水輪機是把水流的能量轉換為旋轉機械能的動力機械，屬于流體機械中的透平機械，用來驅動發電機發電。水輪機葉片型線的準確與否是影響水輪機效率、出力、空蝕和運行壽命的重要因素，是衡量水輪機制造水平的重要標志。

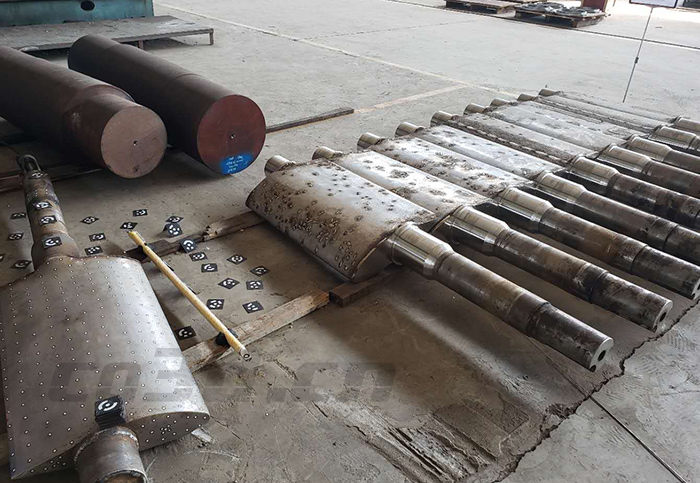

現場掃描圖
面臨問題| Practical problems
水輪機葉片體積較大，由于葉片出水邊不合理設計會對機組造成不良影響，因此對葉片采集數據精度要高。并且對掃描時間要求短，獲取數據能進行精準檢測分析。目前使用的檢測方法耗時耗人力，還不能做到準確分析。

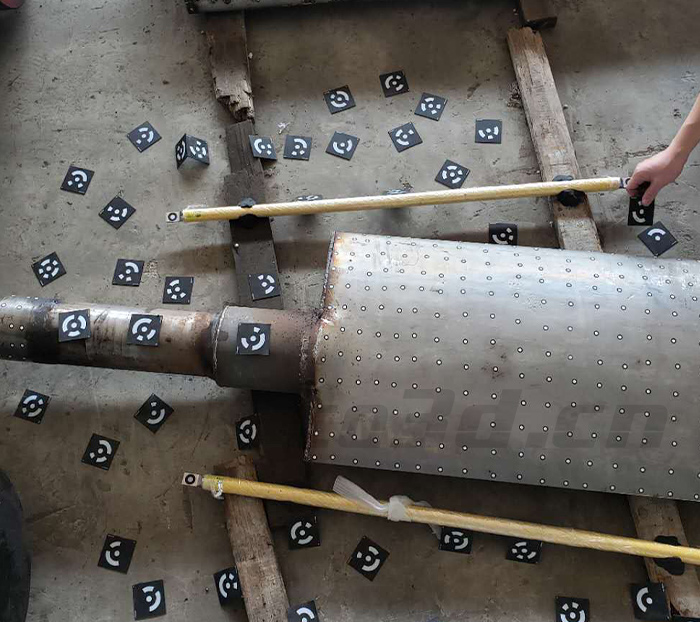

現場掃描圖
解決方案| Co3d solution
使用三維攝影測量搭配三維掃描儀使用，在掃描大型工件的三維測量時，能夠降低三維掃描數據拼接的累計誤差。掃描速度快，數據精度高。
先是使用三維攝影測量拍攝不同角度影像，通過軟件運算得到每一個編碼點圓心的3D坐標。接著使用三維掃描儀進行快速掃描，并獲取高精度數據。將數據導入三維檢測軟件進行對比分析，可生成簡而易懂的檢測分析報告。從而能對比了解葉片存在的問題，進行修改調整，避免影響水輪機的運行工作。

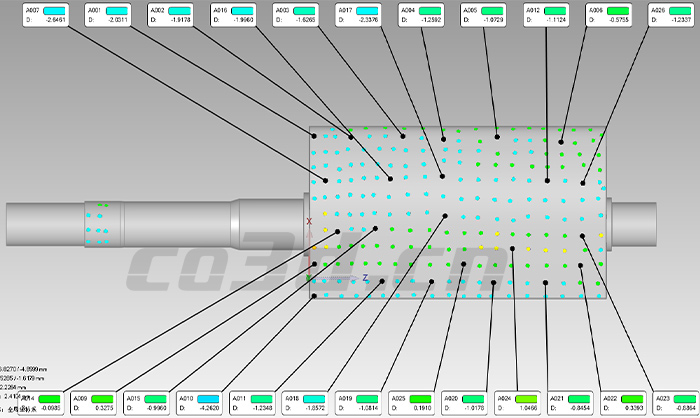

檢測分析圖
檢測分析圖
