上海某電梯設備有限公司委托華朗三維測量的這款電梯長度達18米，體型龐大。根據該公司實際情況，華朗工程師使用三維攝影測量系統HL-3DP，耗時僅一個小時，就獲得了電梯的三維數據，精度達到0.25mm。
1、電梯長度達18米，體型龐大，且電梯曲面多，結構復雜，測量難度較大。
2、該電梯公司傳統測量方式是手工測量，時間成本人力成本耗費太高，精度誤差極大。
根據該公司實際情況，華朗三維工程師決定使用三維攝影測量系統HL-3DP來獲取電梯的三維數據。三維攝影測量系統HL-3DP是以一架手持式的高分辨率（4288×2848）數字相機，對被測物拍攝數字相片，由2D數字相片影像的迭合，來獲取被測物的3D坐標，而這項移動式的技術在對于擷取被測物的3D坐標、質量控制(Inspection)及變型分析(Deformation)上都能夠有效的節省量測時間。
1、前期準備工作
黏貼編碼點：使三維攝影測量系統獲取物件表面3D坐標值。

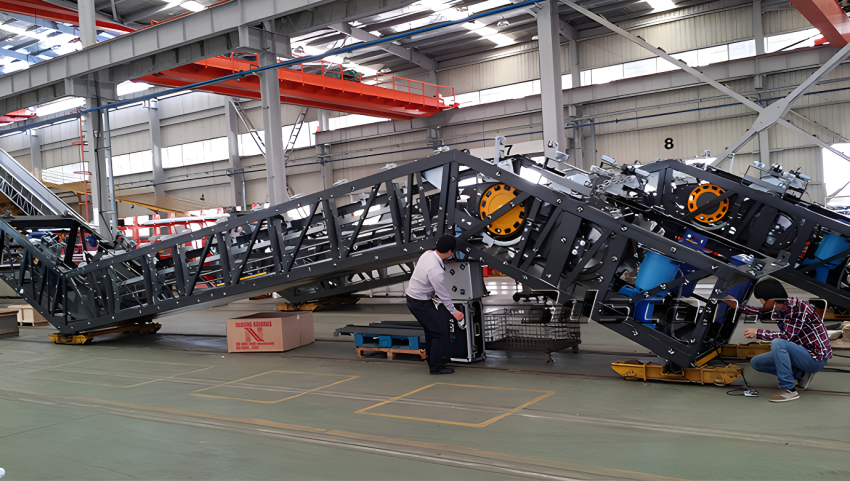

黏貼編碼點
2、三維攝影測量
所拍攝的電梯長度達18米，體型龐大，且電梯曲面多，結構復雜，測量難度較大。華朗工程師使用三維攝影測量系統（HL-3DP）拍攝電梯的多幅圖像，通過三維測距方式，HOLON3DP軟件自動的將這些影像結合起來經過運算之后，就可得到每一個編碼點圓心的3D坐標，計算出物體表面關鍵信息點的3D坐標值。運用獲取的三維數據，迅速檢測電梯(CAD) 模型和產品之間的差異，清晰知曉電梯的質量，以使公司能及時對產品進行改進。

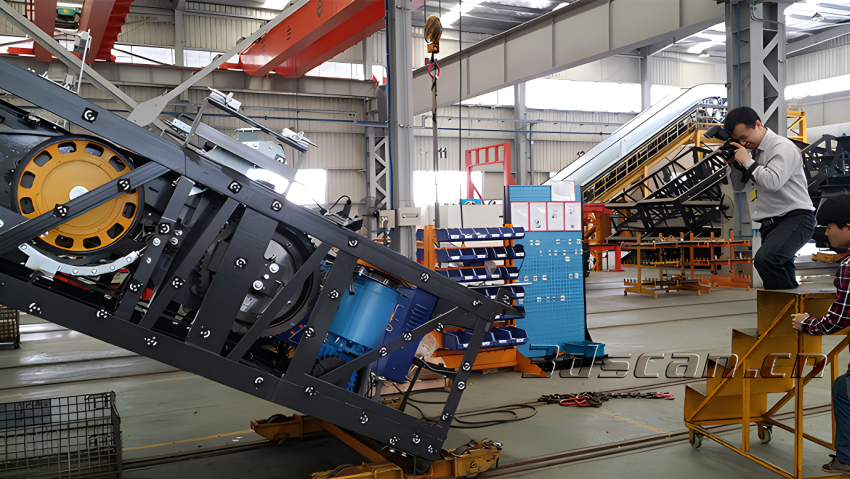

三維攝影測量現場

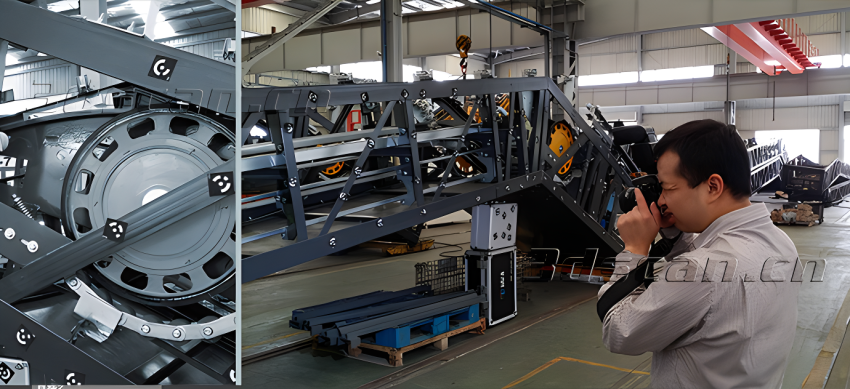

三維攝影測量現場

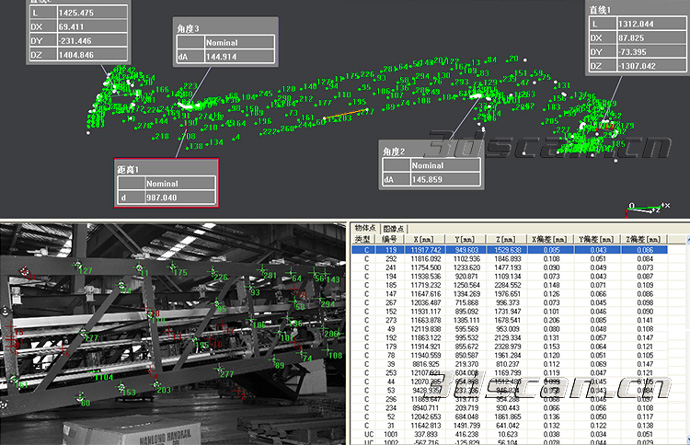

三維攝影測量數據
