機器人機械臂底座三維掃描案例
發布時間：2024-04-23
瀏覽數：1126
- A +
- A
- A -
四川某知名企業需要對機器人機械臂底座進行三維檢測，獲取高精度的三維數據，分析機械臂底座生產是否合格，從而解決機器人機械臂底座無法正常安裝匹配等問題，華朗三維為該企業提供解決方案。
面臨問題
1、機械臂底座體積較大而又笨重且底座輪廓較多形狀不規則不易檢測，需要測量機械臂底座與機械臂安裝孔位是否匹配。
2、現場光線亮，掃描時干擾比較大，客戶需要對機械臂底座進行快速掃描，掃描數據要求精度高，用于機械臂底座與原數模進行比對三維檢測。
解決方案
機械臂底座檢測中，由于體積較大而又笨重，局部輪廓安裝孔位要求精度非常高，采用傳統的檢測方式進行測量，很多尺寸及形位特征無法有效的測量，容易產生二次誤差，影響該產品安裝效率。該企業為摒棄傳統檢測方法，使用手持三維掃描儀對機械臂底座進行產品質量檢測，制定合理的設計方案。華朗技術工程師提出解決方案：使用華朗最新研發的三維掃描儀W3000對機械臂底座進行三維數據采集，得出三維檢測分析報告，為企業生產鍛壓數控錘提供有效的安裝解決方案。

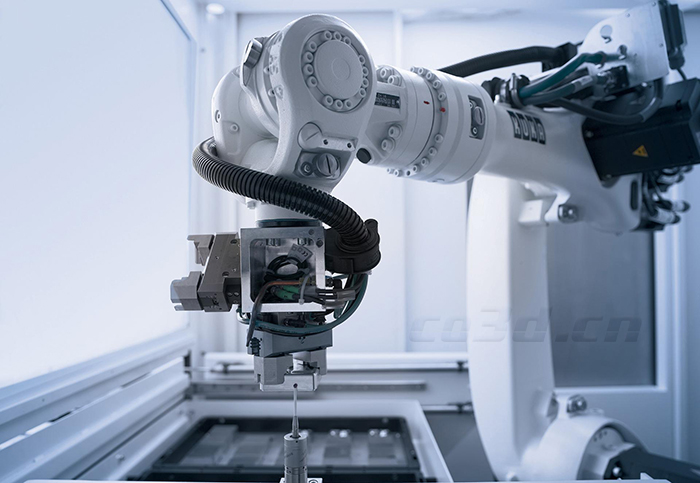

機器人機械臂底座效果圖

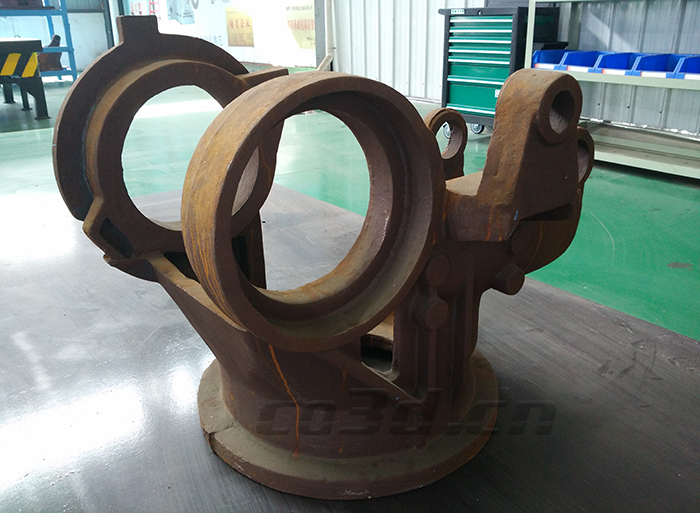

機器人機械臂底座實物圖

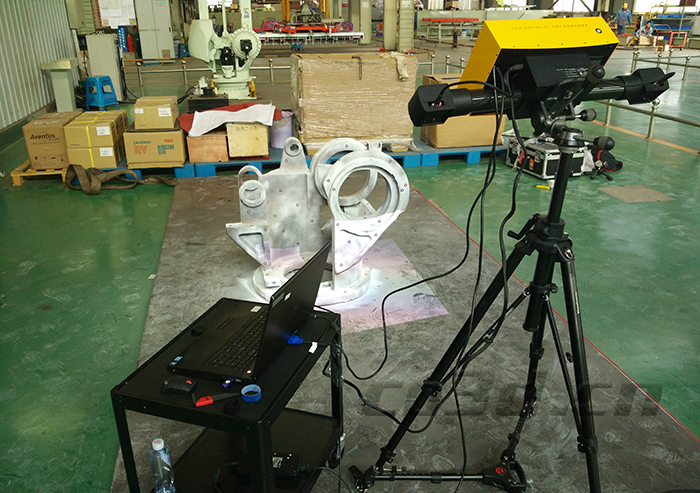

機器人機械臂底座現場圖

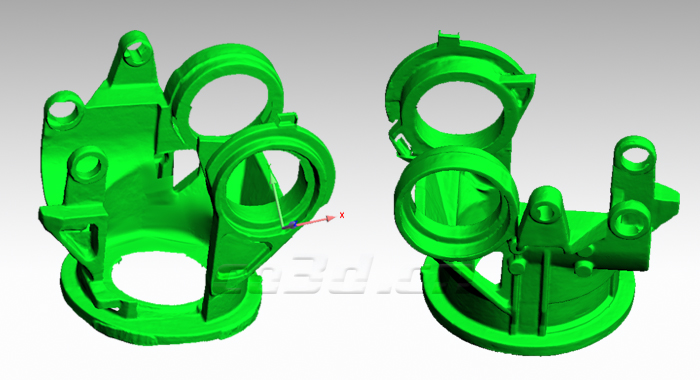

機器人機械臂底座三維數據圖

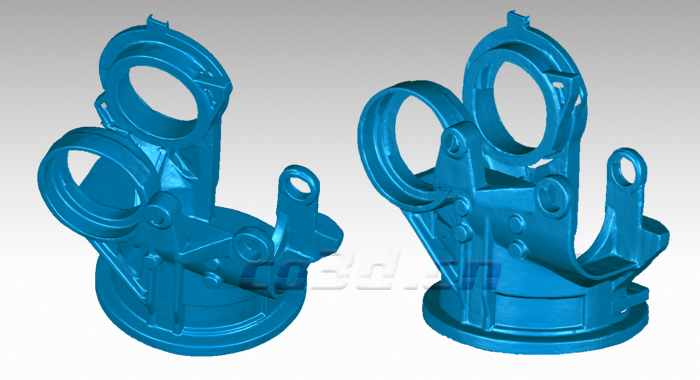

機器人機械臂底座STL數據圖

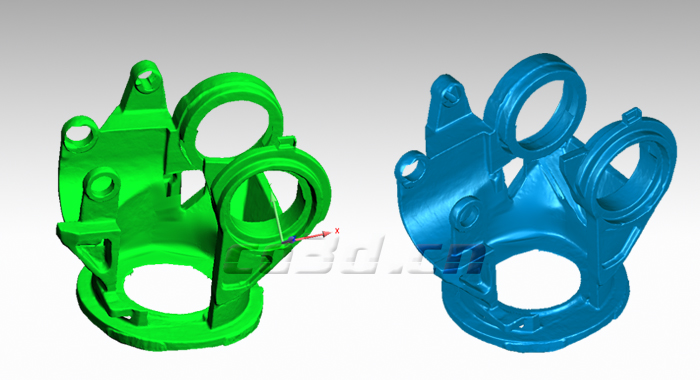

機器人機械臂底座STL數據圖
