在汽輪機運行過程中，汽輪機滲漏和汽缸變形是最為常見的設備問題，汽缸結合面的嚴密性直接影響機組的安全經濟運行，檢修研刮汽缸的結合面，使其達到嚴密，是汽缸檢修的重要工作，在處理結合面漏汽的過程中，要仔細分析形成的原因，根據變形的程度和間隙的大小，可以綜合的運用各種方法，以達到結合面嚴密的要求?？蛻粽业饺A朗三維對汽輪機進行掃描，掃描后的數據進行逆向設計做加工。
1.汽輪機體積外形大，葉片排間隙小，易形成夾角，客戶需求掃描數據精度高。
2.客戶要掃描三維數據做逆向建模，要求掃描速度要快、數據要全，具有很大的挑戰性。

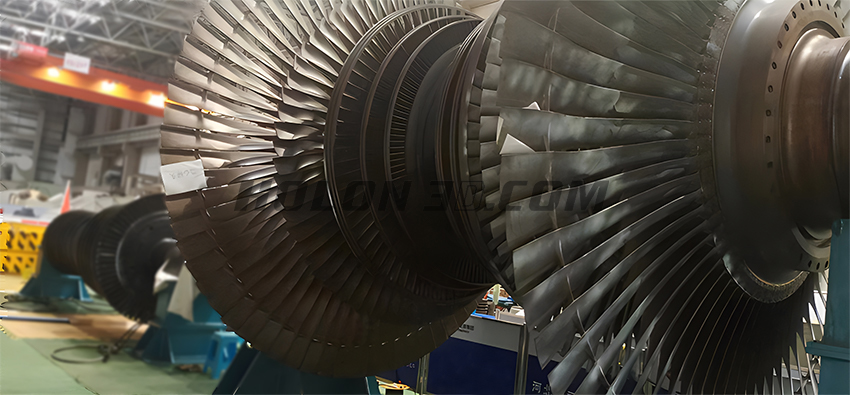

汽輪機現場掃描圖
1.根據客戶的需求，華朗三維工程司提出了解決方案：使用手持式三維掃描儀Model 37+三維攝影測量HL-3DP對汽輪機進行掃描。掃描速度高達2020000次測量/秒，最高精度可達0.01mm?？焖俑呔全@取汽輪機完整三維數據，為下一步逆向建模提供參考依據。
2.根據掃描儀掃描儀的三維數據，華朗工程師采用逆向設計軟件對汽輪機進行三維建模，用于后期的維修跟再生產，提高效率。

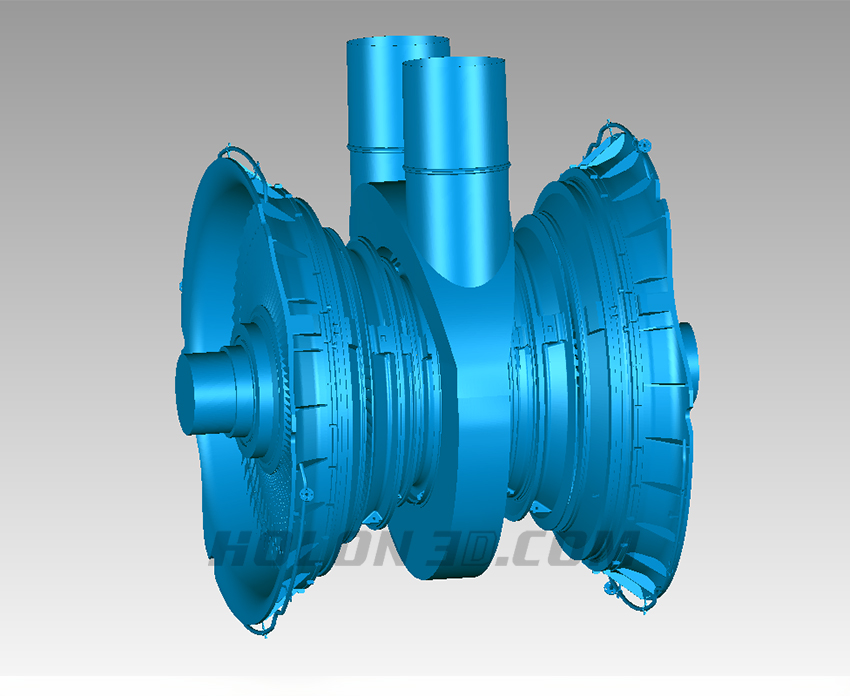

汽輪機STL數據圖

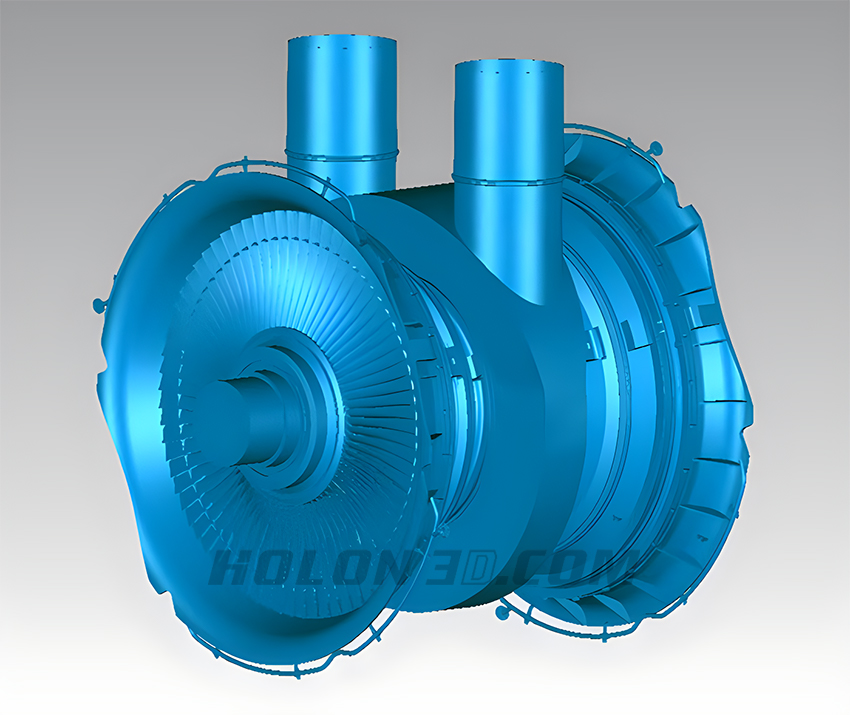

汽輪機STL數據圖
