汽輪機零件三維掃描案例
發布時間：2024-04-23
瀏覽數：948
- A +
- A
- A -
汽輪機零部件復雜多變，且汽輪機在運行過程中，汽輪機溫度變化較大，將沿著長寬高三個方向都將發生膨脹，針對這種高溫高壓情況下發生的形變問題，為確保零部件后期使用的周期，制造企業在汽輪機零部件制造的流程中逐漸采用新型測量方式。客戶決定對汽輪機進行掃描，掃描后的數據進行逆向設計做加工。

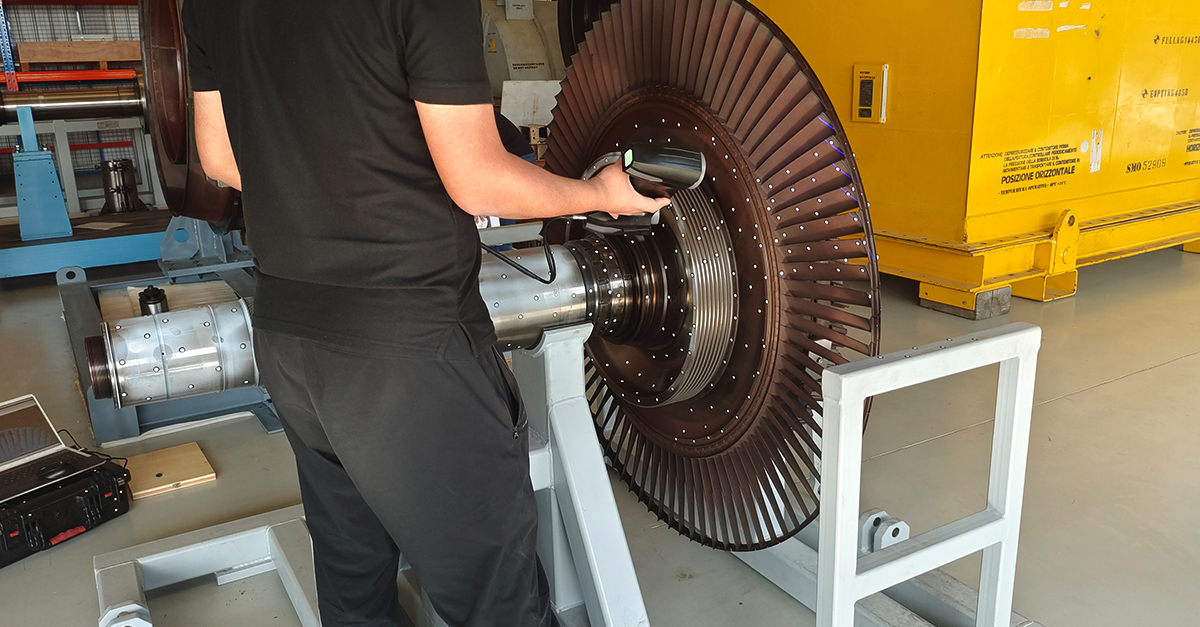

汽輪機零件掃描現場
面臨問題
1.零部件變化多樣，測量過程中無法確保數據穩定可靠
2.汽輪機構造復雜，曲面方向多變，零件細節數據采集難度大大增加
3.汽輪機零件體量大，測量工作量較大，測量速度需要達到企業要求

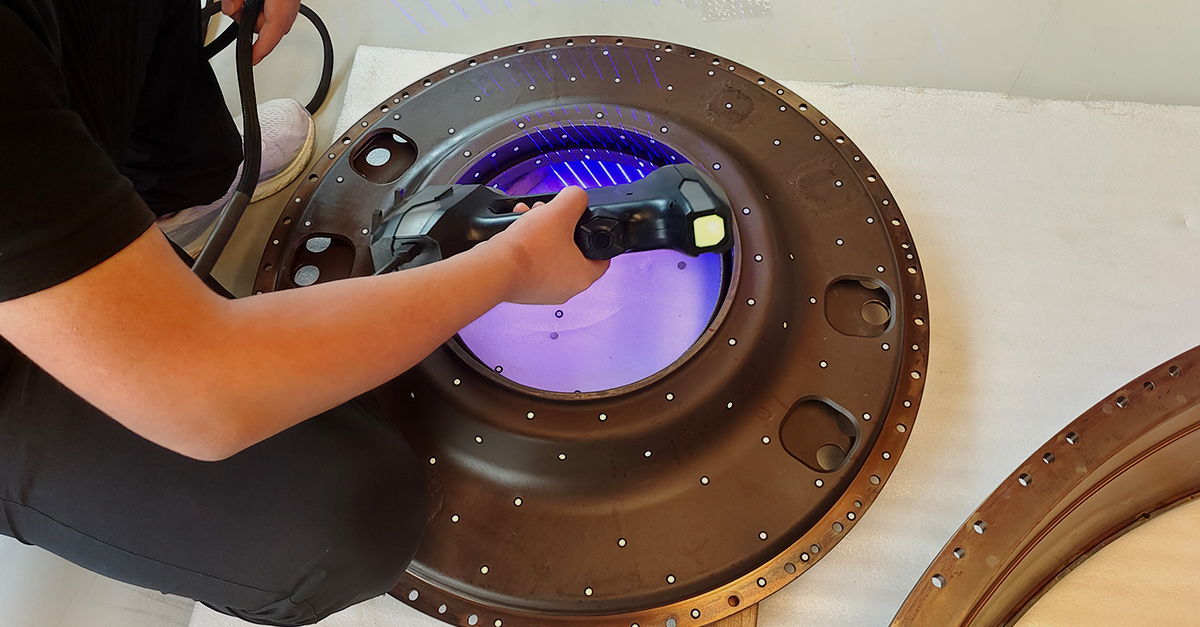

汽輪機零件掃描現場
解決方案
1.華朗手持式三維掃描儀自帶多種掃描模式，針對不同工件多種特征，快速切換對應掃描模式，不同掃描模式下設備放射激光線樣式不同，大大減小掃描過程中數據變化反差，
2.零件表面微小特征，使用精細模式，多條平行激光線照射下，零件微小特征也可完美捕捉，豐富細節數據，最大掃描精度可達0.01mm。
3.針對大體量零件測量，采用大范圍模式下，最大程度使用交叉激光，快速捕捉數據，輪廓數據即刻生成。

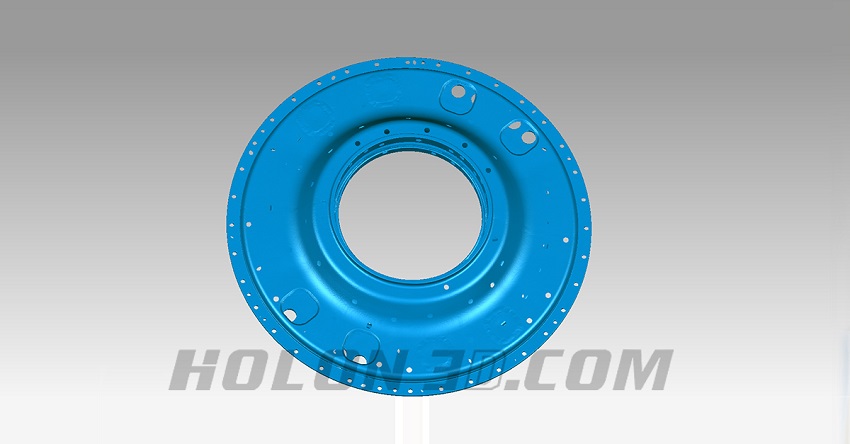

汽輪機零件STL數據圖
