行走馬達的三維檢測應用
發布時間：2025-09-13
瀏覽數：215
- A +
- A
- A -
某行走馬達制造商計劃對進口產品進行逆向研發，需獲取高精度三維數據。因傳統測量方式效率低、細節缺失，最終選擇Holon 3D三維掃描技術，以實現快速建模與精準仿制開發。

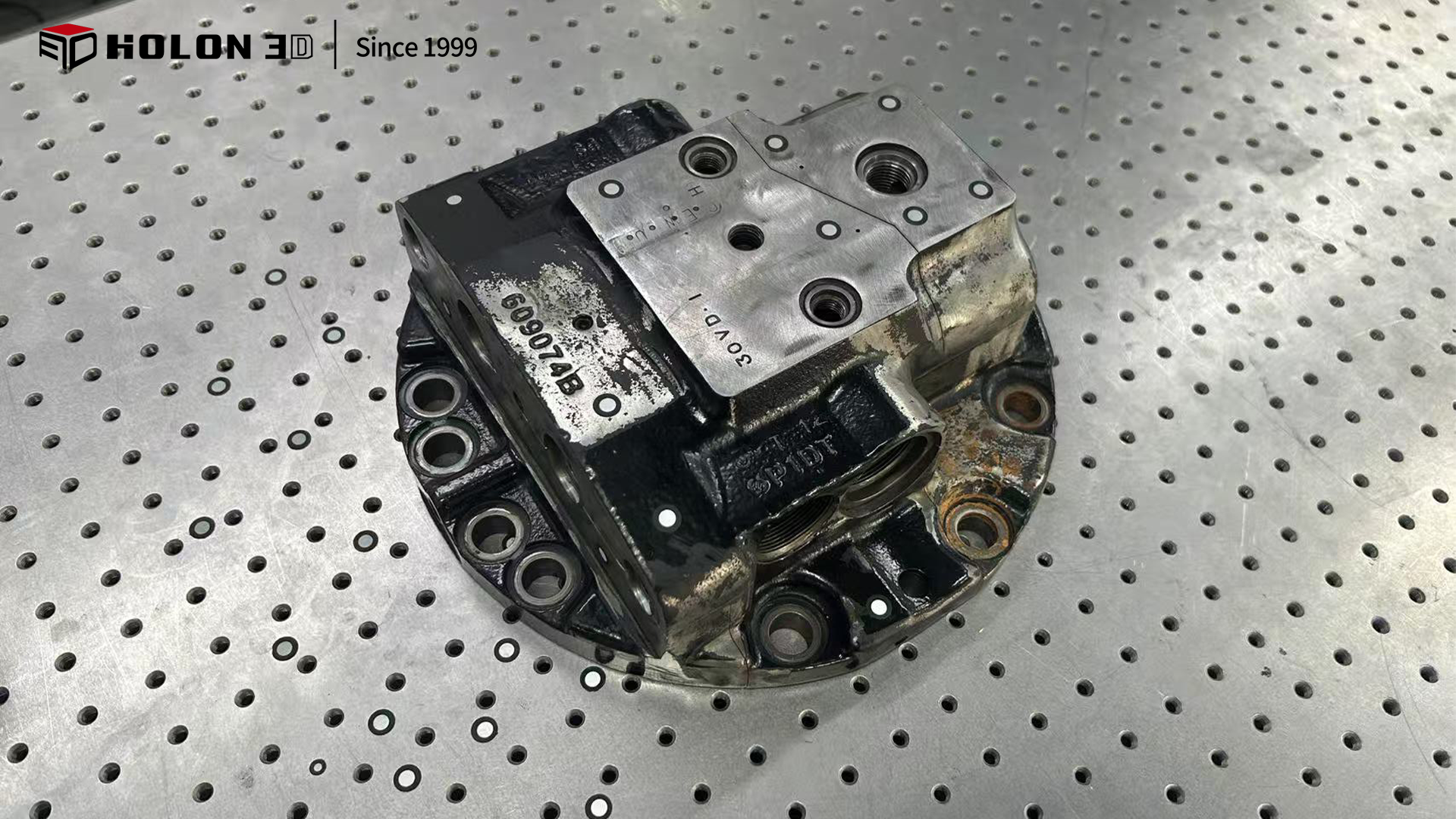

行走馬達實物圖
面臨問題
行走馬達外殼表面存在大面積黑色啞光區域吸光嚴重，同時具有反光表面，普通掃描儀效率低且易丟失細節。此外，馬達內部及表面都分布有散熱孔及螺紋孔，傳統設備難以捕捉完整結構，導致逆向模型精度不足，影響后續研發準確性。

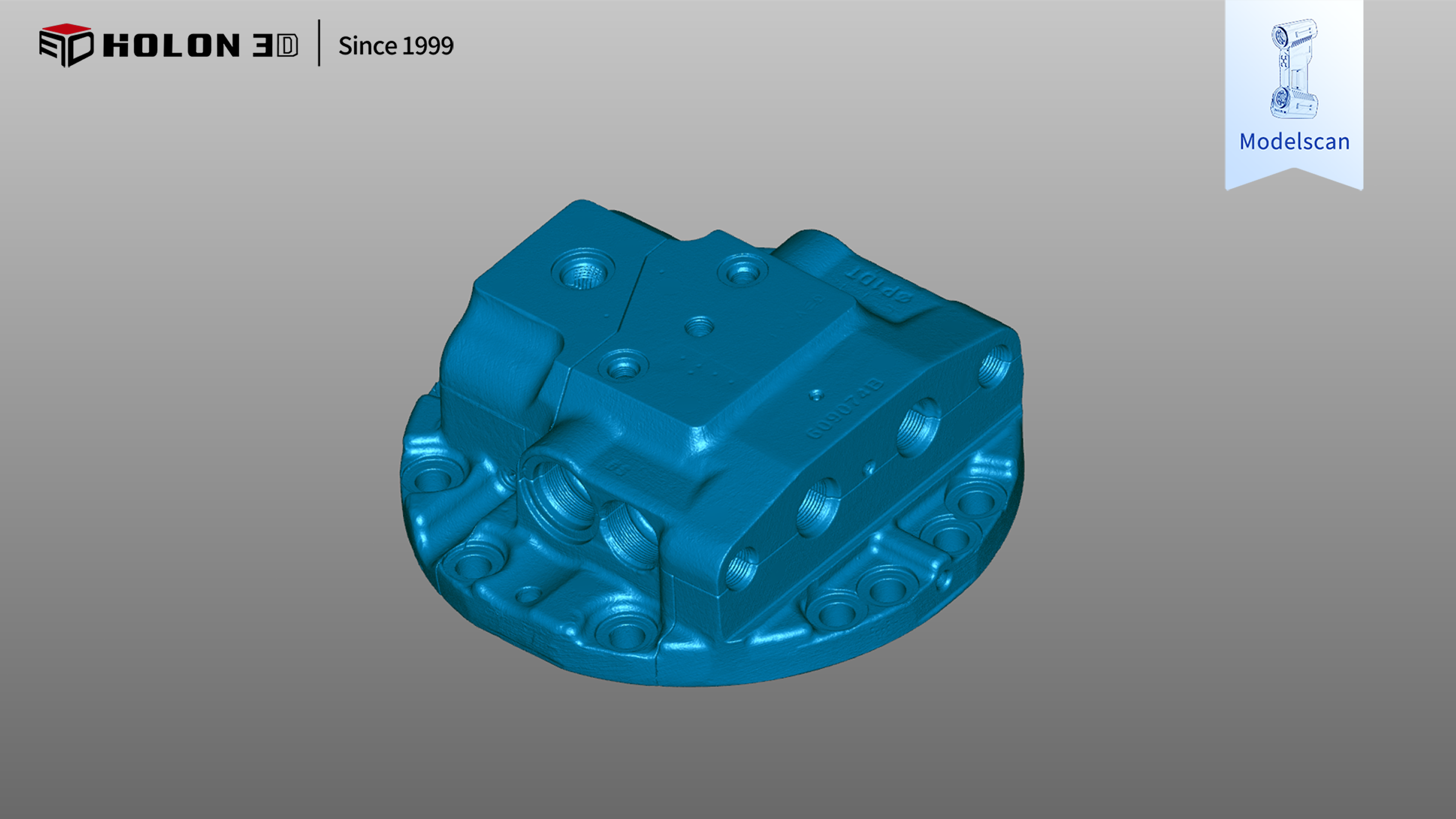

掃描數據圖

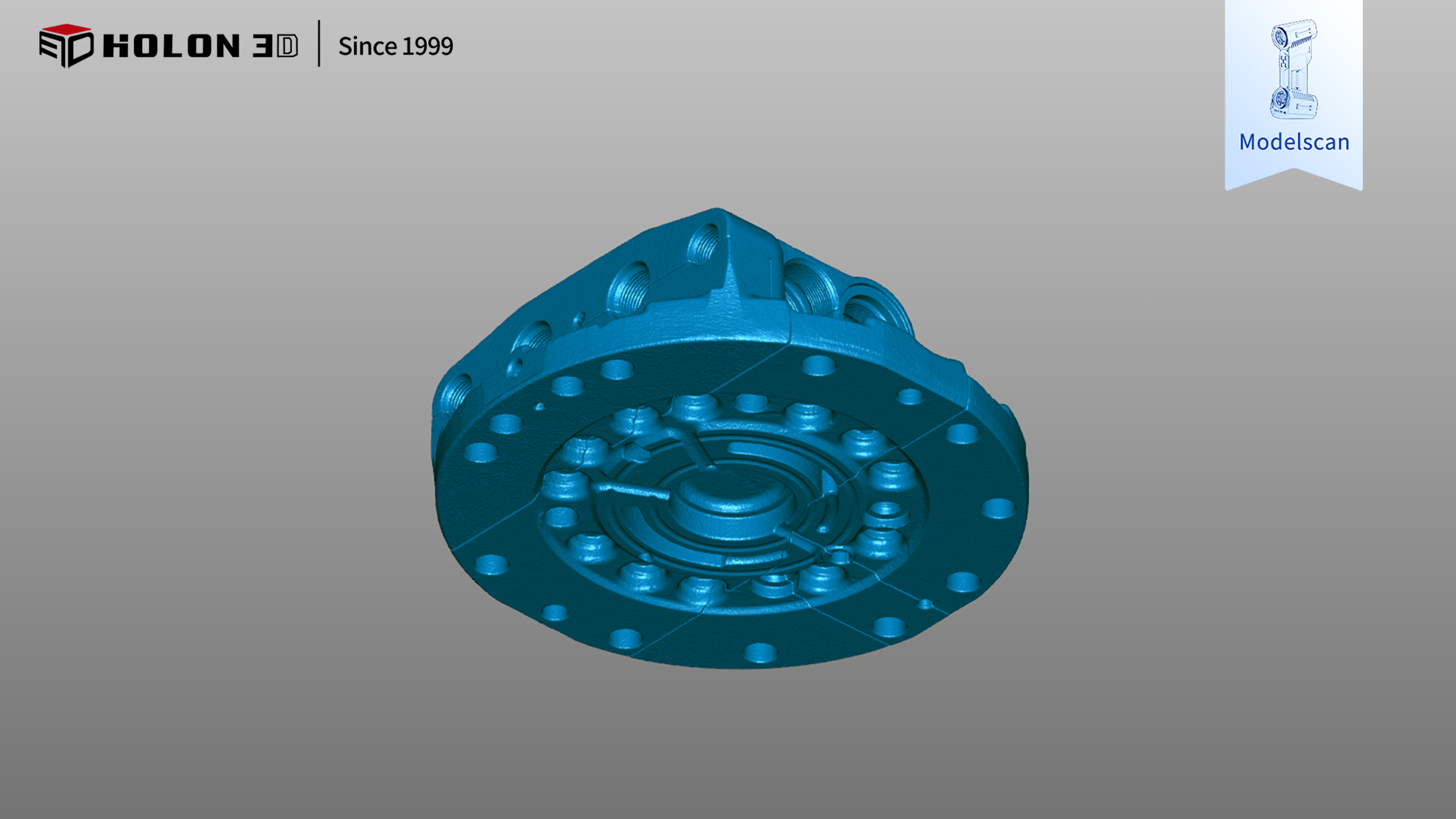

掃描數據圖
解決方案
Holon3D采用Model 49全藍光掃描儀，通過可調激光亮度穿透黑色表面反射干擾，智能抑制金屬反光噪點。0.02mm超高精度配合420萬點/秒掃描速度，結合深孔模式與精密模式，完整獲取螺紋牙型、深孔底徑等關鍵數據，快速完成全尺寸逆向建模，數據可直接用于逆向設計開發。

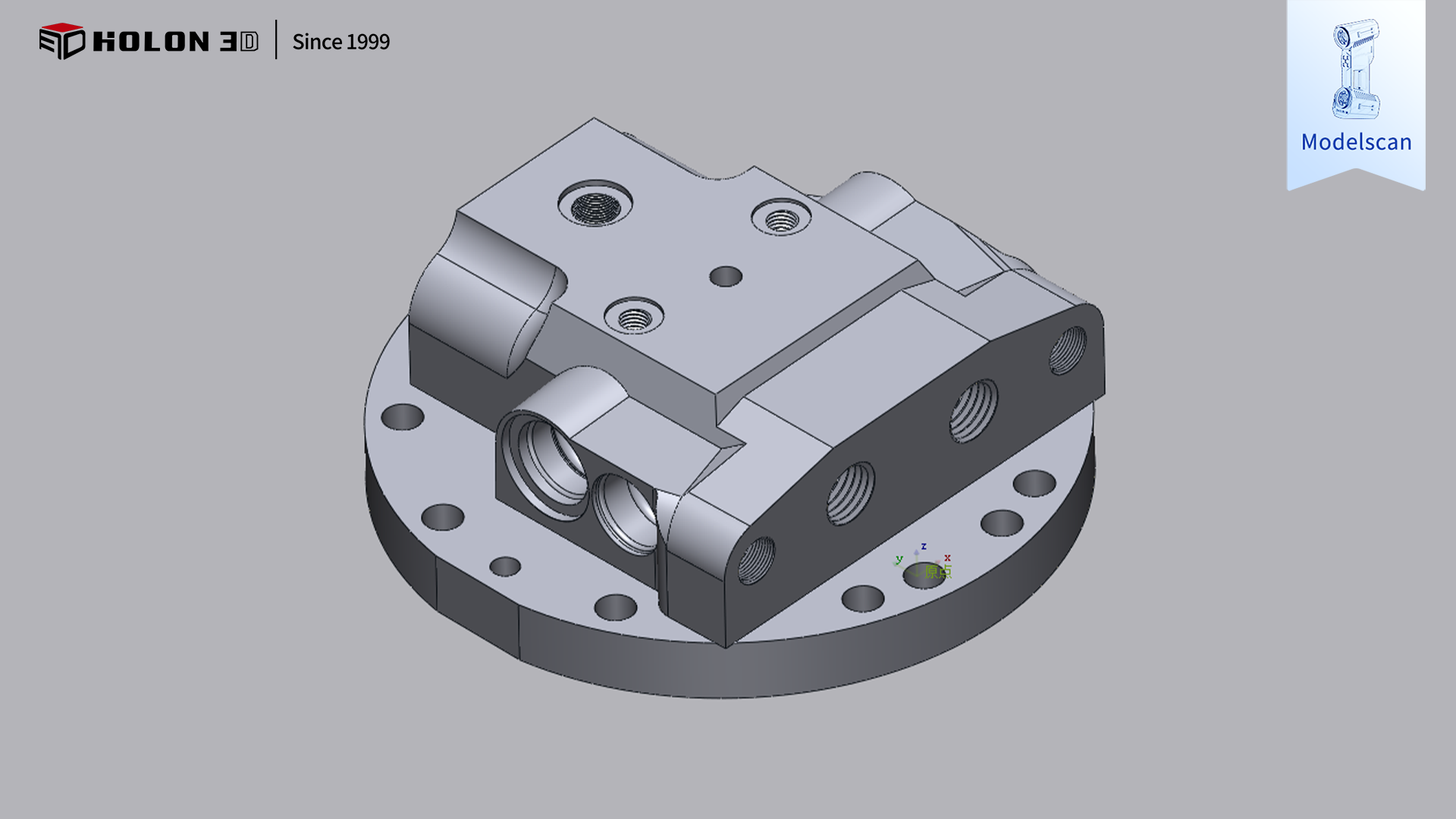

逆向建模數據

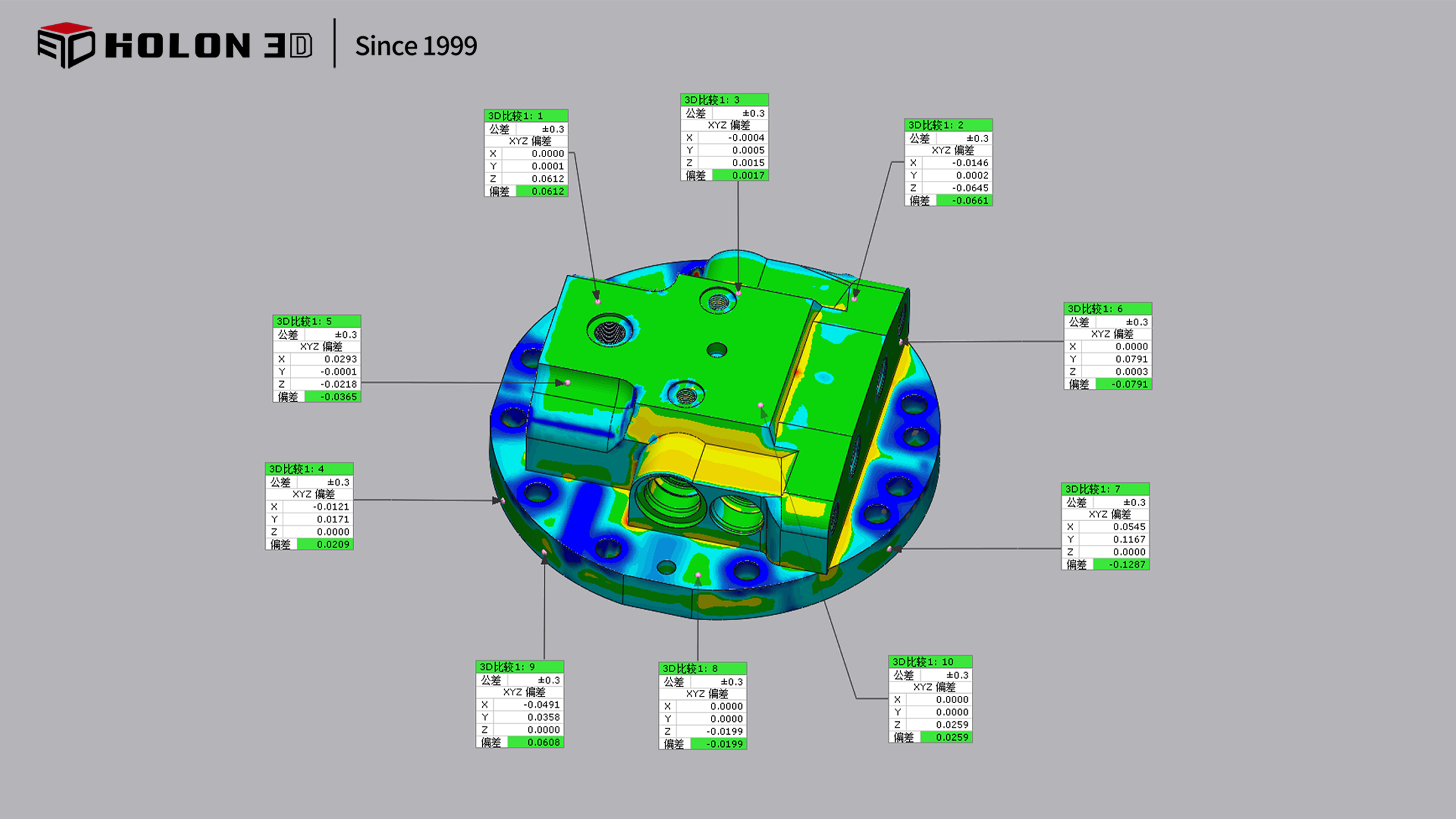

比對數據圖

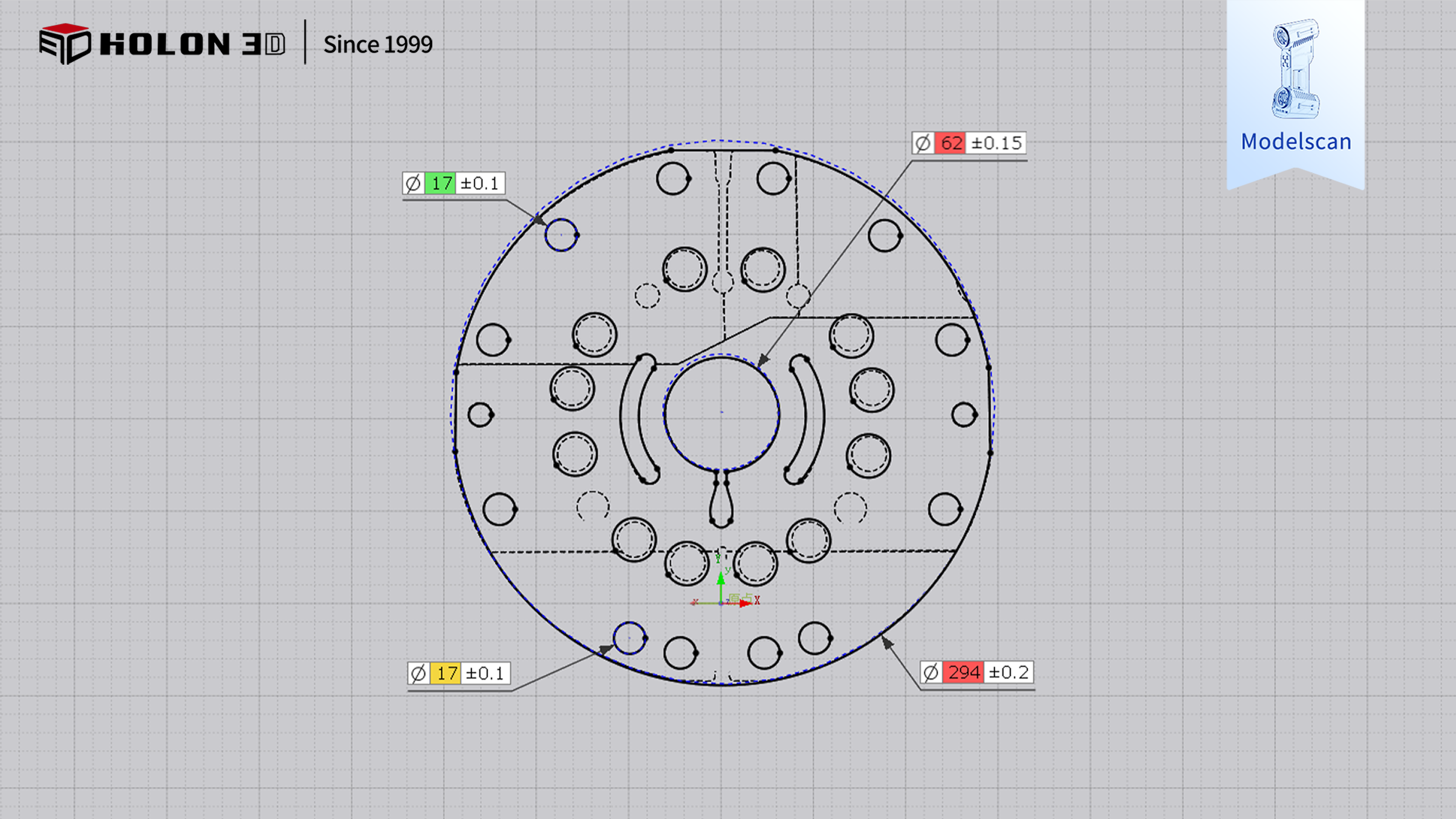

2D截面測量數據圖
