直徑 1.3 米的圓形工件作為工業生產中常見的大型精密部件，其整體形態精度與尺寸公差直接影響后續裝配適配性與設備運行穩定性。客戶需對該圓形工件進行三維掃描，獲取高精度、完整的三維數據，通過與原始模型比對生成三維檢測色譜圖，借助色譜圖直觀量化誤差分布，以此判斷工件是否合格。由于工件尺寸較大且客戶對掃描精度、數據完整性要求極高，同時需適配客戶現場的檢測場景，傳統測量方式難以滿足需求，因此選擇 HOLON 3D Smart 49 手持式全藍激光工業級三維掃描儀，為圓形工件的精準質量檢測提供可靠數字化支撐。

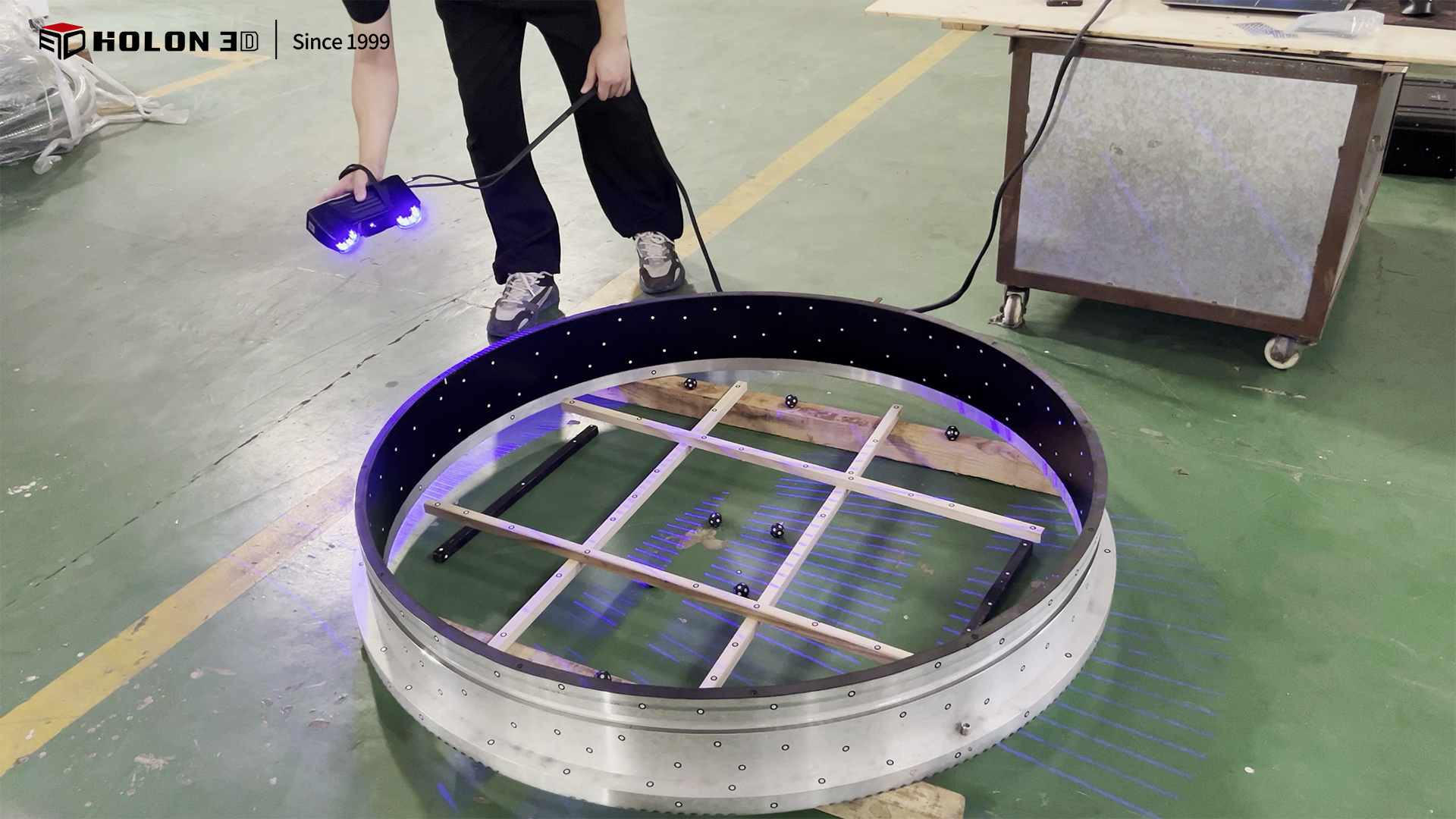

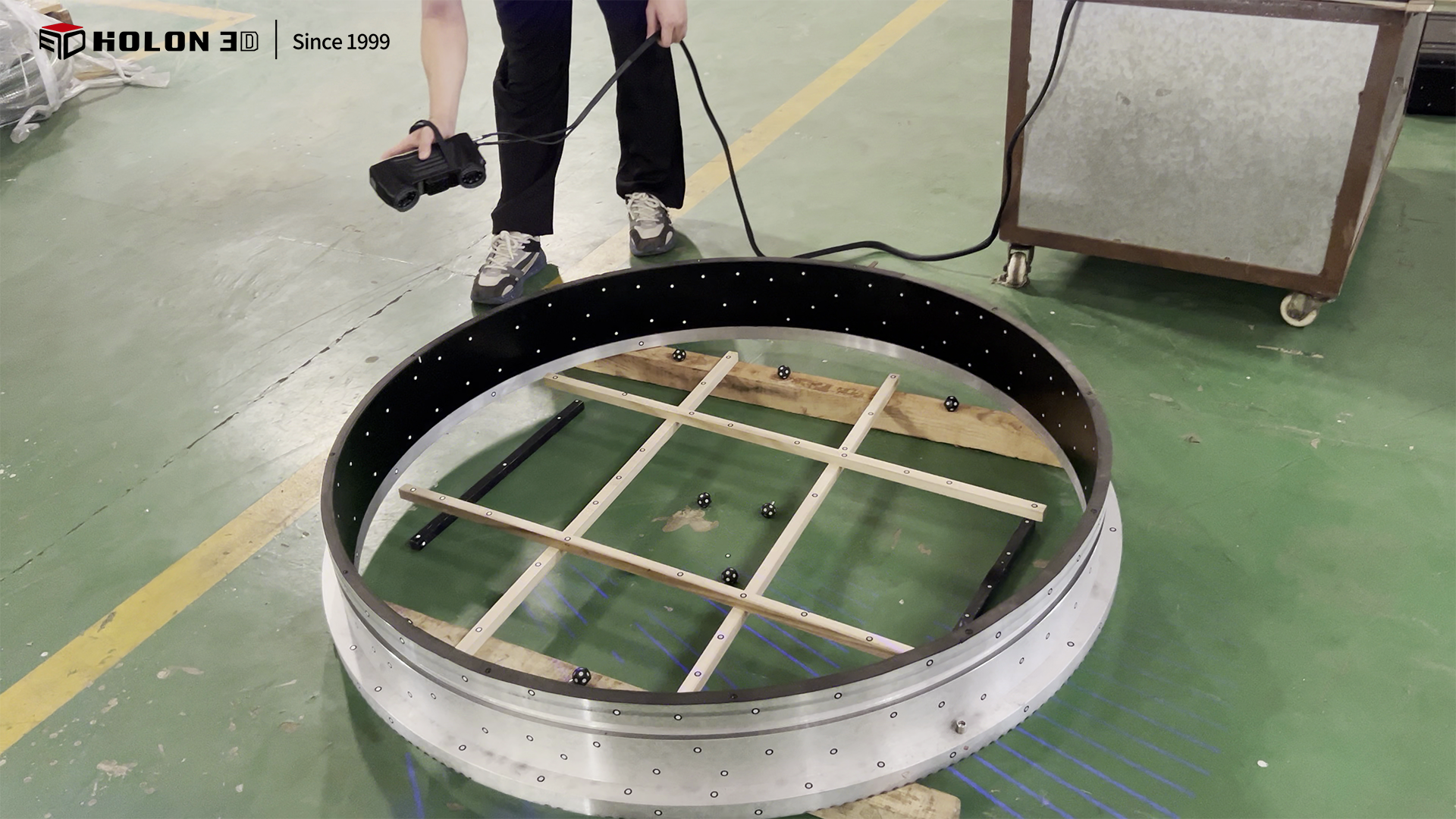

掃描現場圖
掃描現場圖
圓形工件直徑達 1.3 米，傳統測量工具（如卷尺、游標卡尺）僅能獲取局部點位尺寸，無法覆蓋整體表面，難以生成完整三維數據，導致三維檢測色譜圖缺乏全面數據支撐，無法準確判斷整體合格性；工件的圓度、平面度等關鍵指標需依賴全表面數據計算，傳統分段測量易產生拼接誤差，使誤差分析失真，影響合格性判定結果；接觸式測量不僅效率低下，且在測量大型工件時易因操作角度受限造成數據偏差，同時可能刮蹭工件表面；此外，傳統光學測量易受環境光、工件表面反光等因素干擾，數據穩定性不足，且受場景約束大，無法靈活適配車間、倉庫等不同檢測環境，嚴重制約檢測效率與準確性。

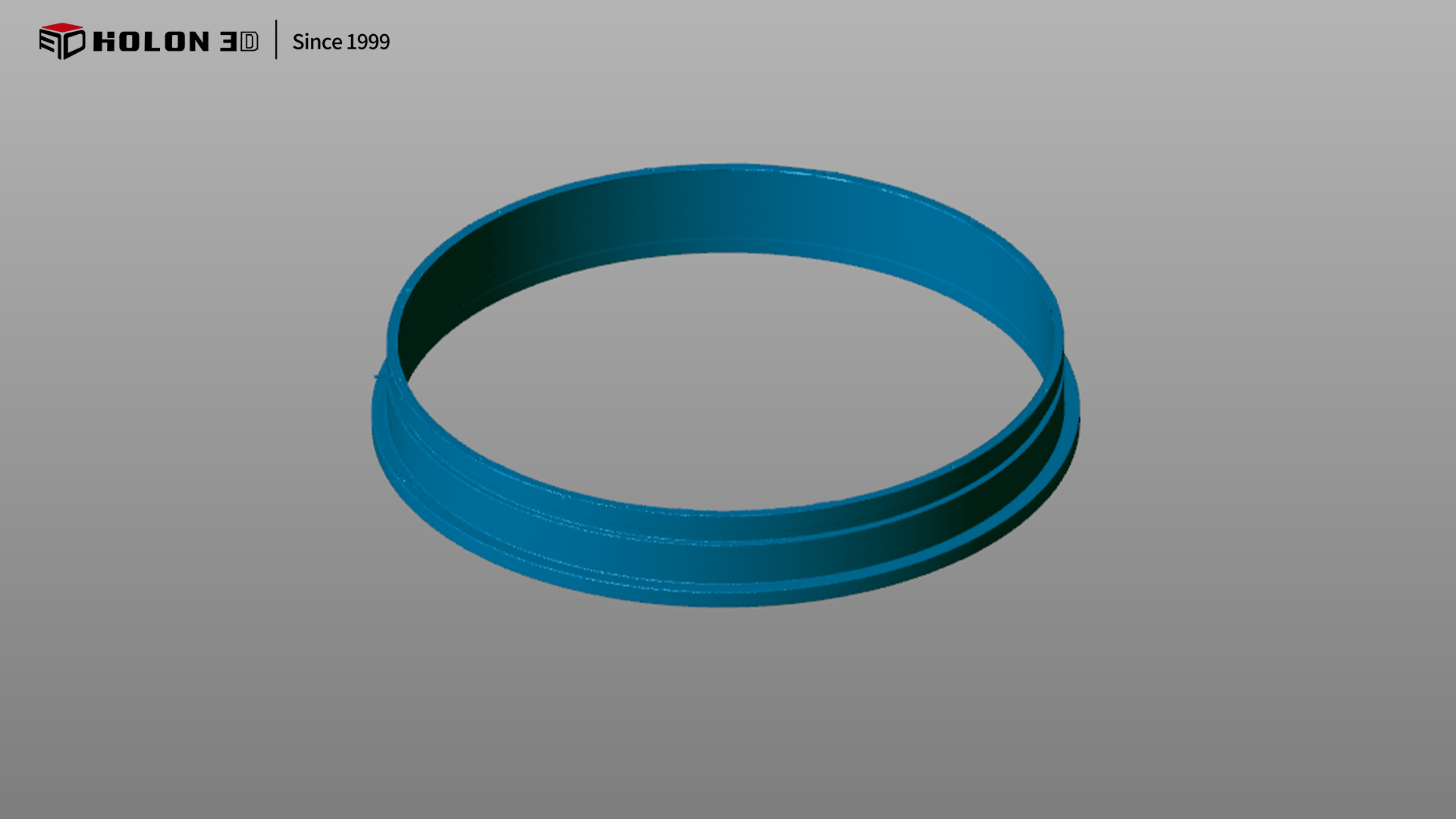

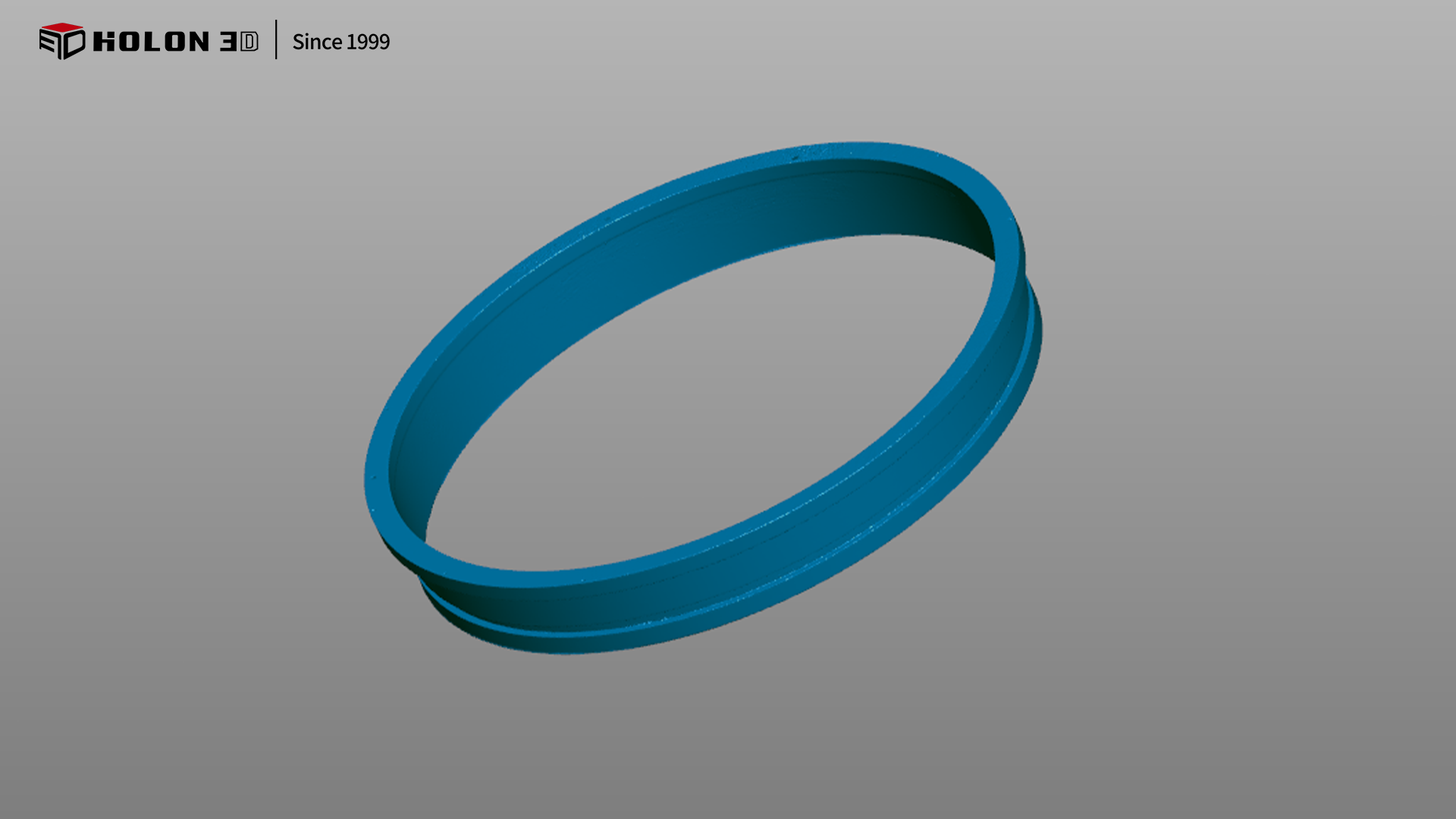

掃描數據圖
掃描數據圖
采用 HOLON 3D Smart 49 手持式全藍激光工業級三維掃描儀，針對性破解圓形工件掃描檢測的核心難題。該掃描儀搭載全藍激光技術，具備超高掃描精度，能精準捕捉圓形工件表面的細微形態變化，清晰還原工件表面特征，為生成精準三維檢測色譜圖提供可靠數據基礎；手持設計靈活便捷，不受 1.3 米大尺寸限制，可圍繞工件自由移動掃描，全面覆蓋工件全表面，無測量盲區，保障數據完整性，確保色譜圖能完整呈現誤差分布；高速掃描能力大幅縮短數據采集時間，配合無接觸式測量方式，既避免了對工件表面的損傷，又能快速獲取全表面三維數據，高效支撐合格性判定工作；掃描儀適應性強，不受場景約束，在車間、倉庫等復雜環境下均能穩定輸出高質量數據，無需復雜前期準備。掃描后生成的三維數據精準、完整，與原始模型比對可清晰生成三維檢測色譜圖，能準確量化誤差以判斷工件合格性，完全符合客戶需求，為圓形工件的質量管控與生產工藝優化提供了高效且可靠的數字化保障。

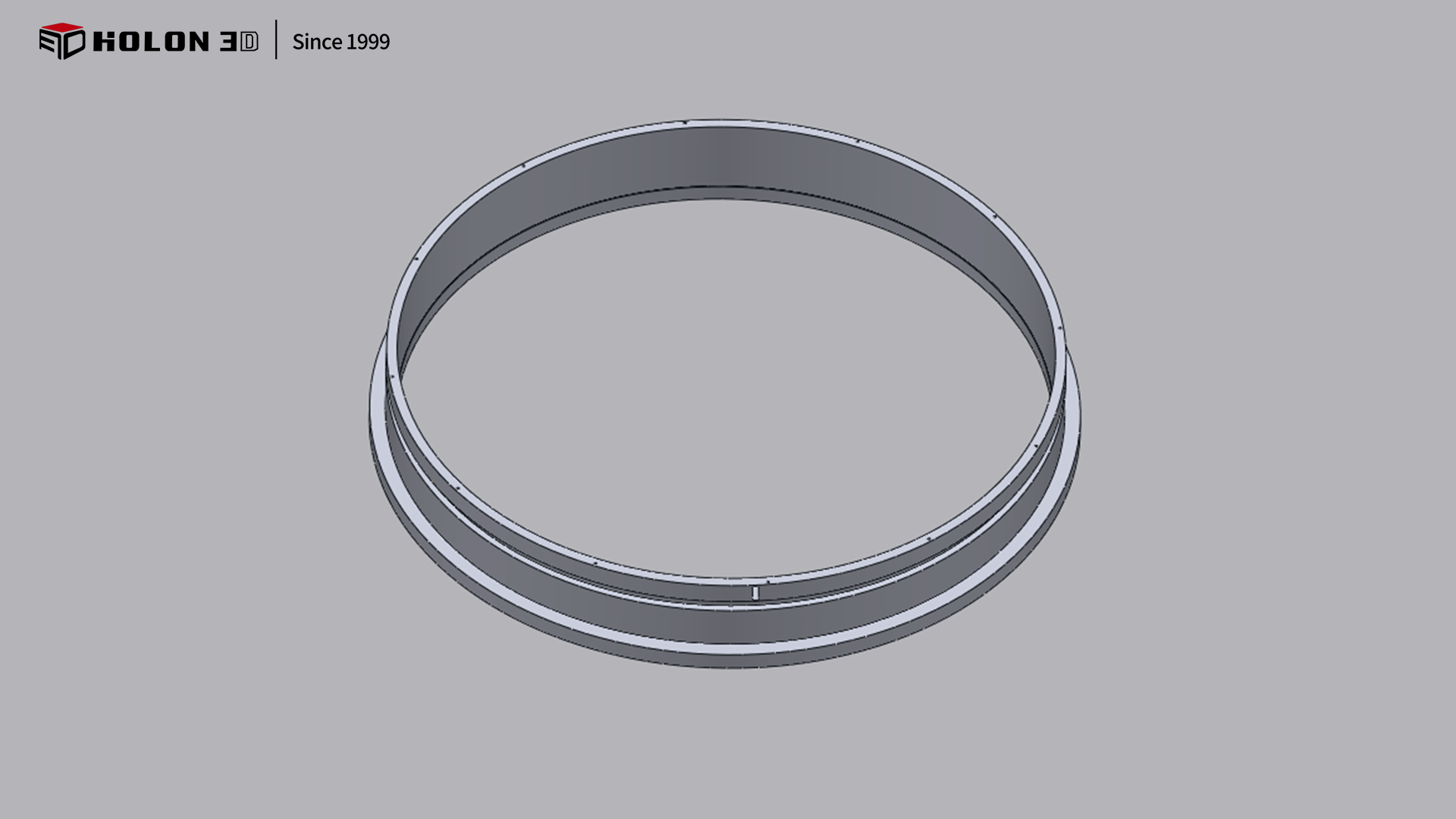

模型數據圖

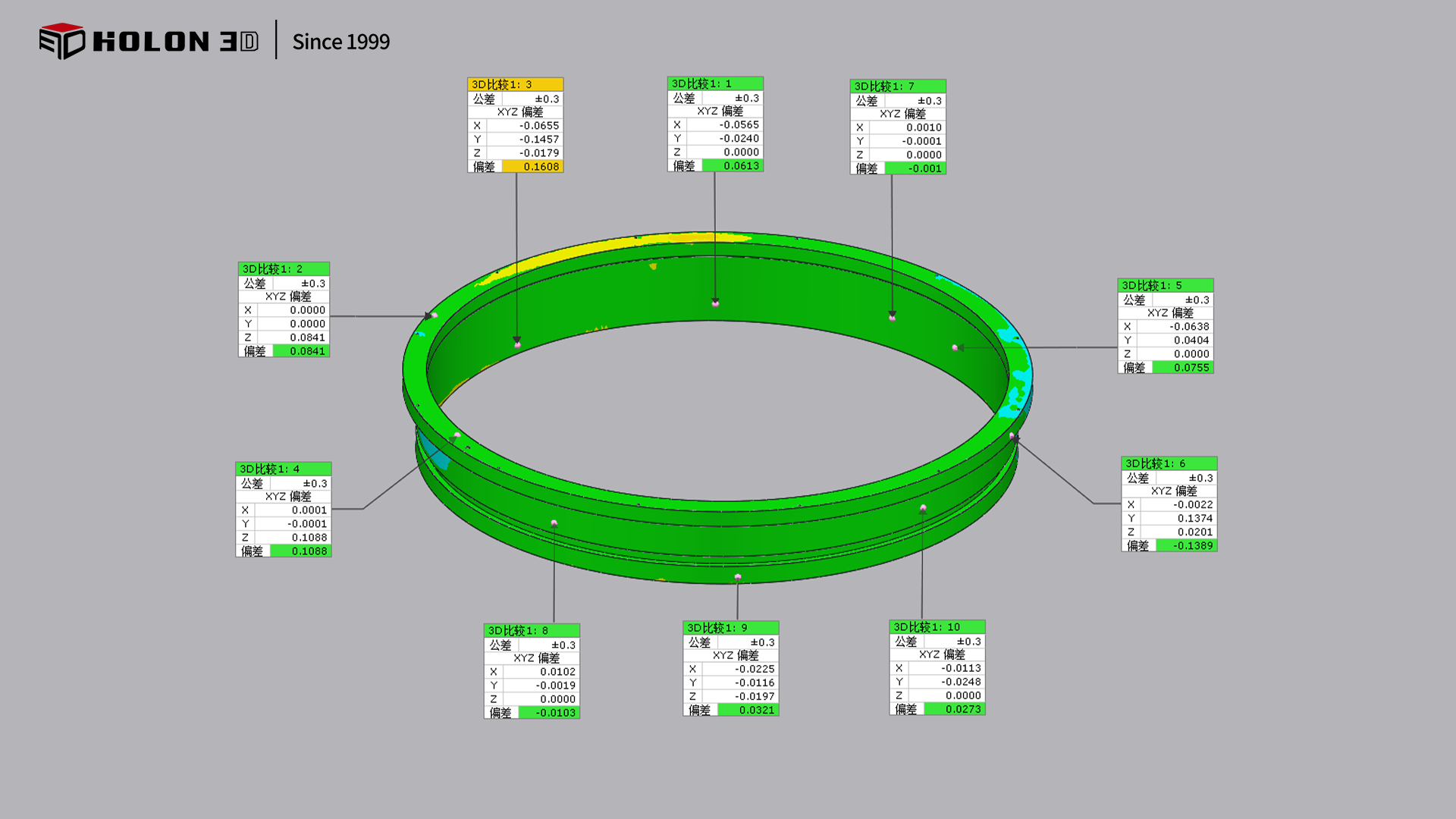

三維檢測數據圖（色譜圖）

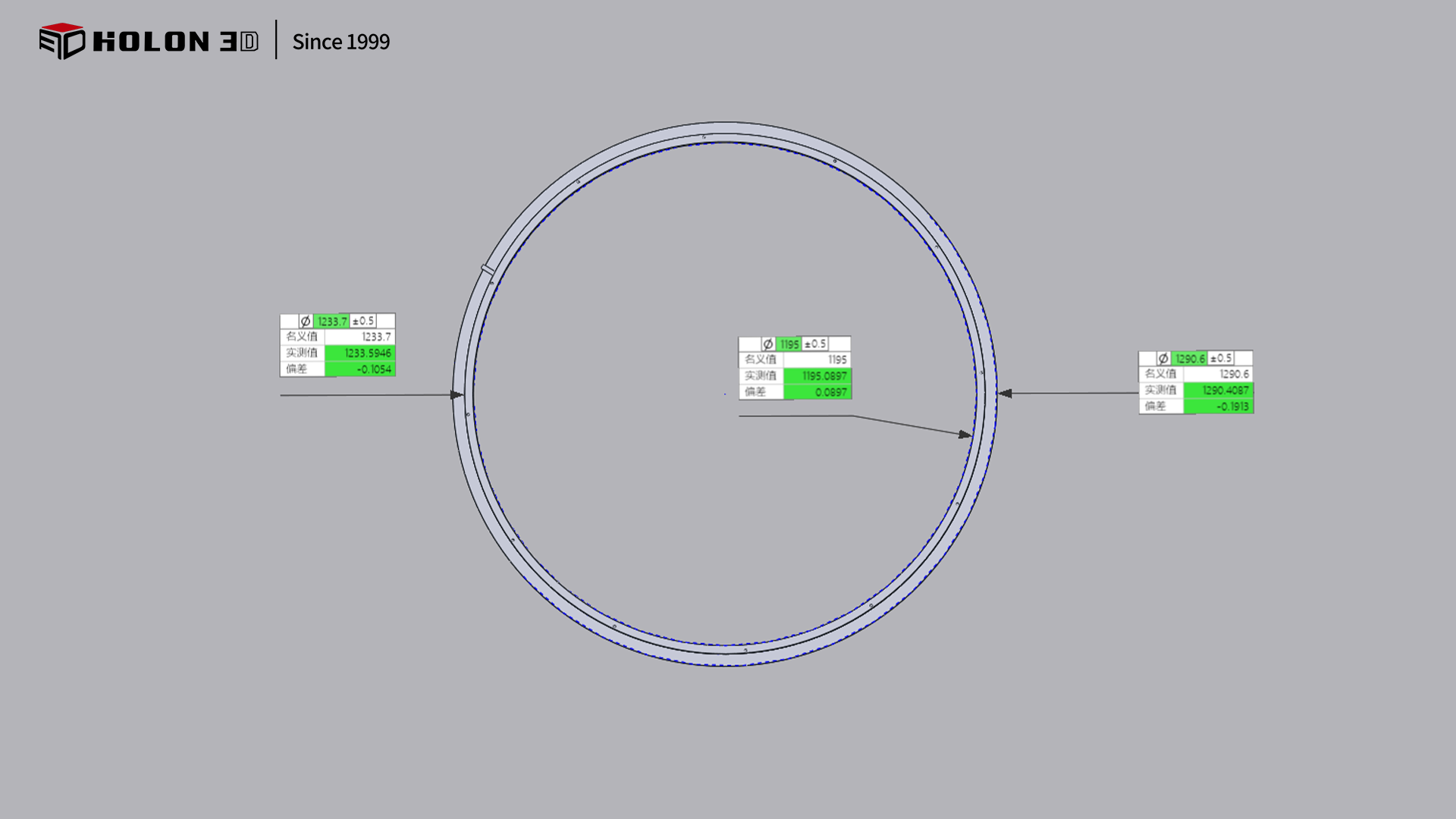

三維檢測尺寸測量圖
