cnc數控大型工件的三維掃描應用
發布時間：2025-06-13
瀏覽數：520
- A +
- A
- A -

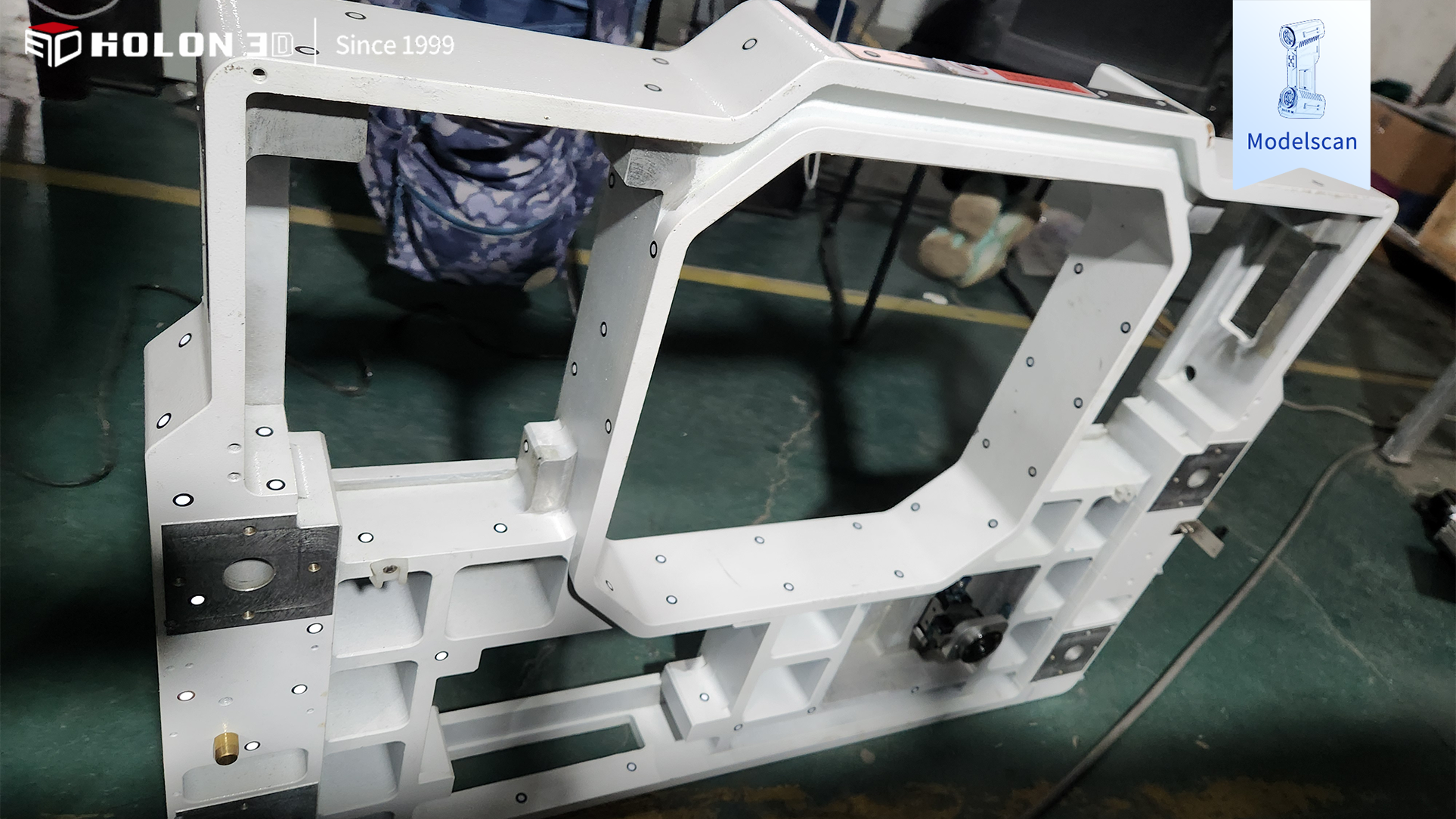

某CNC數控精密大件制造商引入Holon3D三維掃描技術，針對其cnc工件質量檢測與新產品研發需求，計劃通過高精度三維數據采集，實現生產質量數字化管控與逆向設計升級。

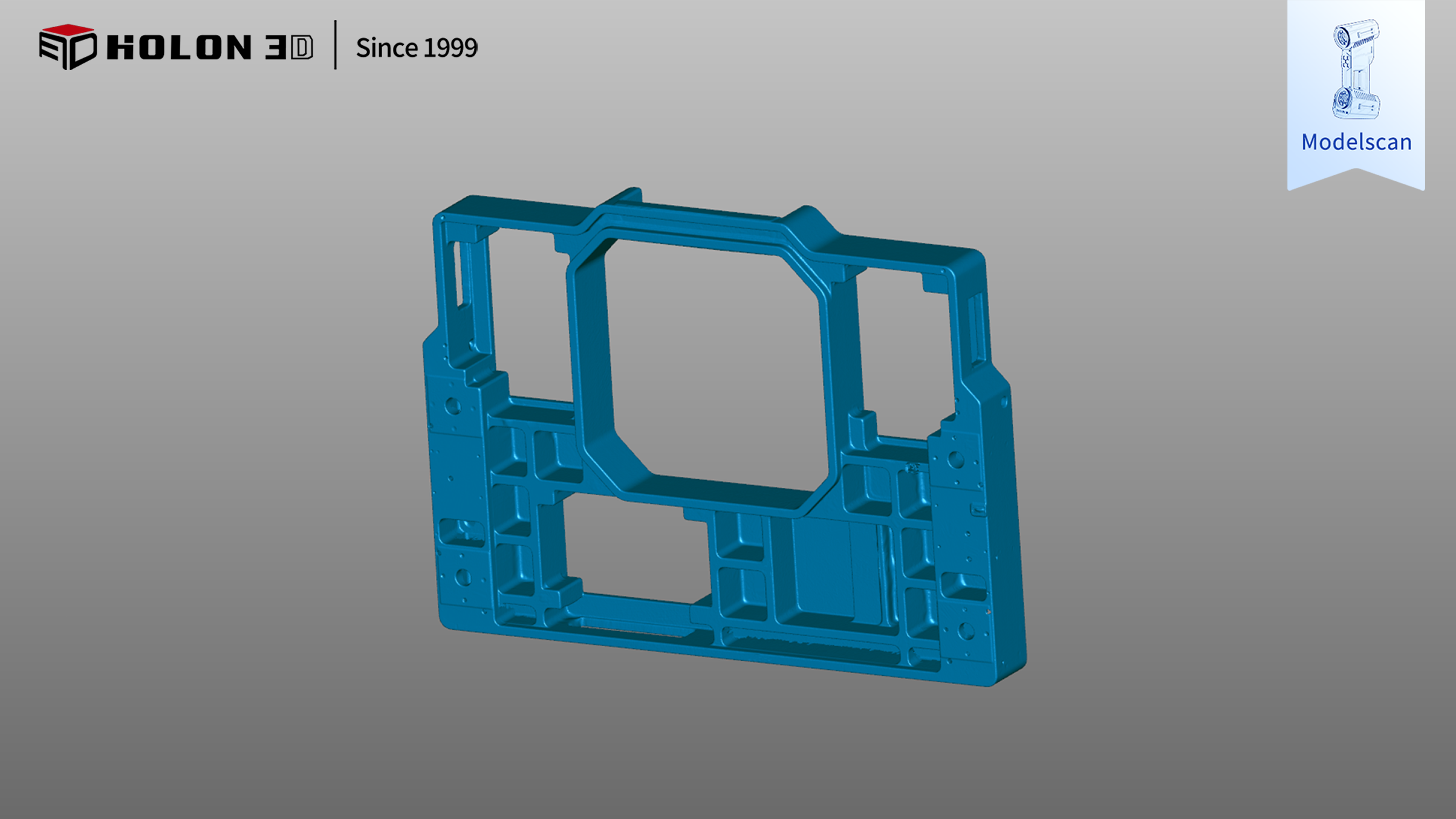

掃描數據圖
面臨問題
工件尺寸較大、特征較多，傳統檢測手段效率低且難以覆蓋輪廓細節；質量評估需完整點云數據支撐，精度要求達±0.05mm，而工件表面有拋光面、方形槽等特征，傳統測量設備、測量手段難以平衡精度與效率，制約新產品研發數據迭代速度。

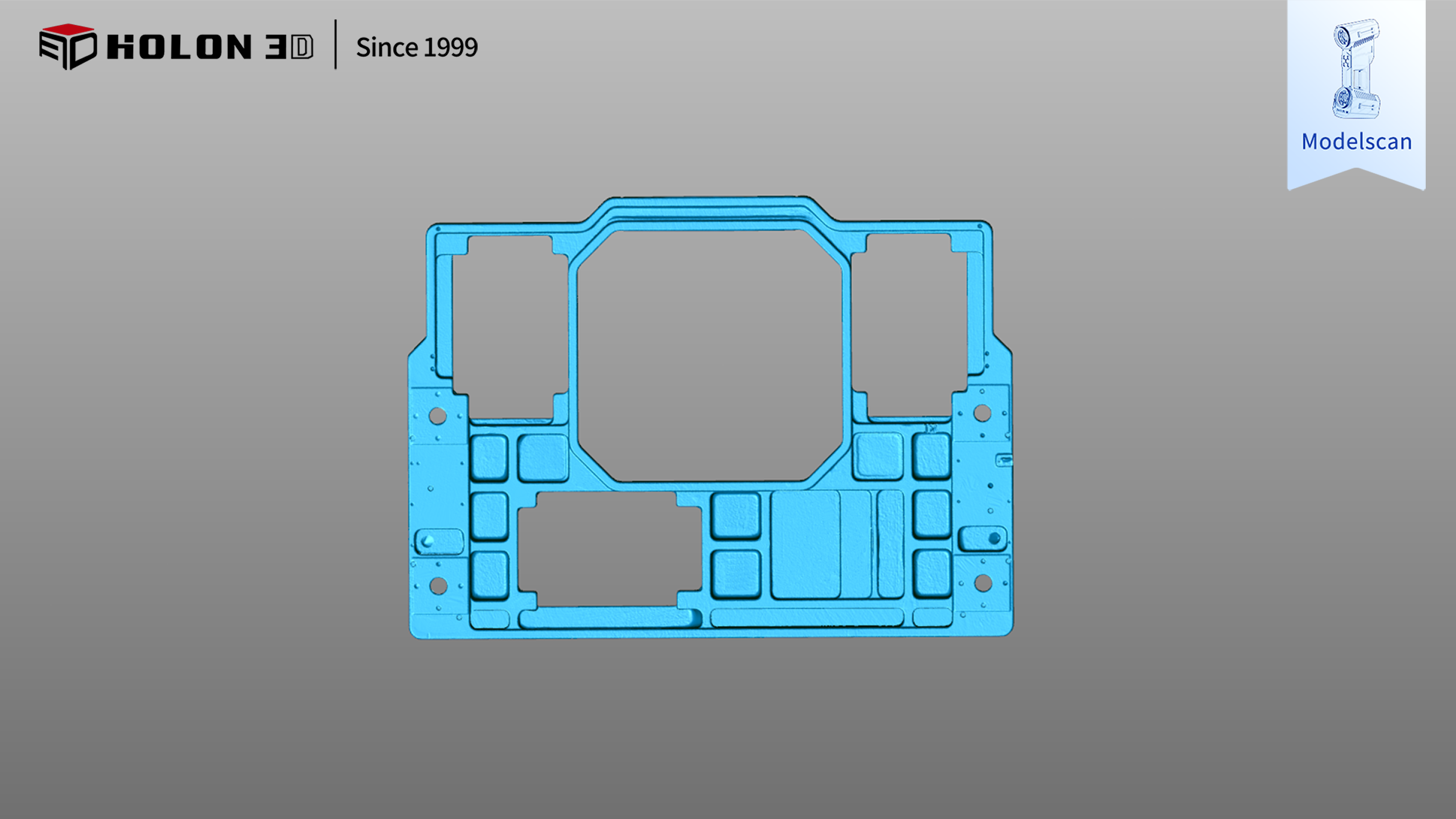

掃描數據圖
解決方案
Holon 3D Model 49搭載全藍激光，通過調節激光亮度消除高反光干擾，0.02mm工業級精度精準捕獲細微特征。420萬點/秒高速掃描結合大范圍模式，單次掃描覆蓋面積提升60%，幾分鐘就能完成大工件全尺寸建模。四種掃描模式隨意切換，深孔、螺紋等復雜結構一掃即成型，點云數據完整率質量非常高，為質量評估與新品研發提供毫米級可信數據底座，充分滿足了客戶的要求。
掃描數據圖

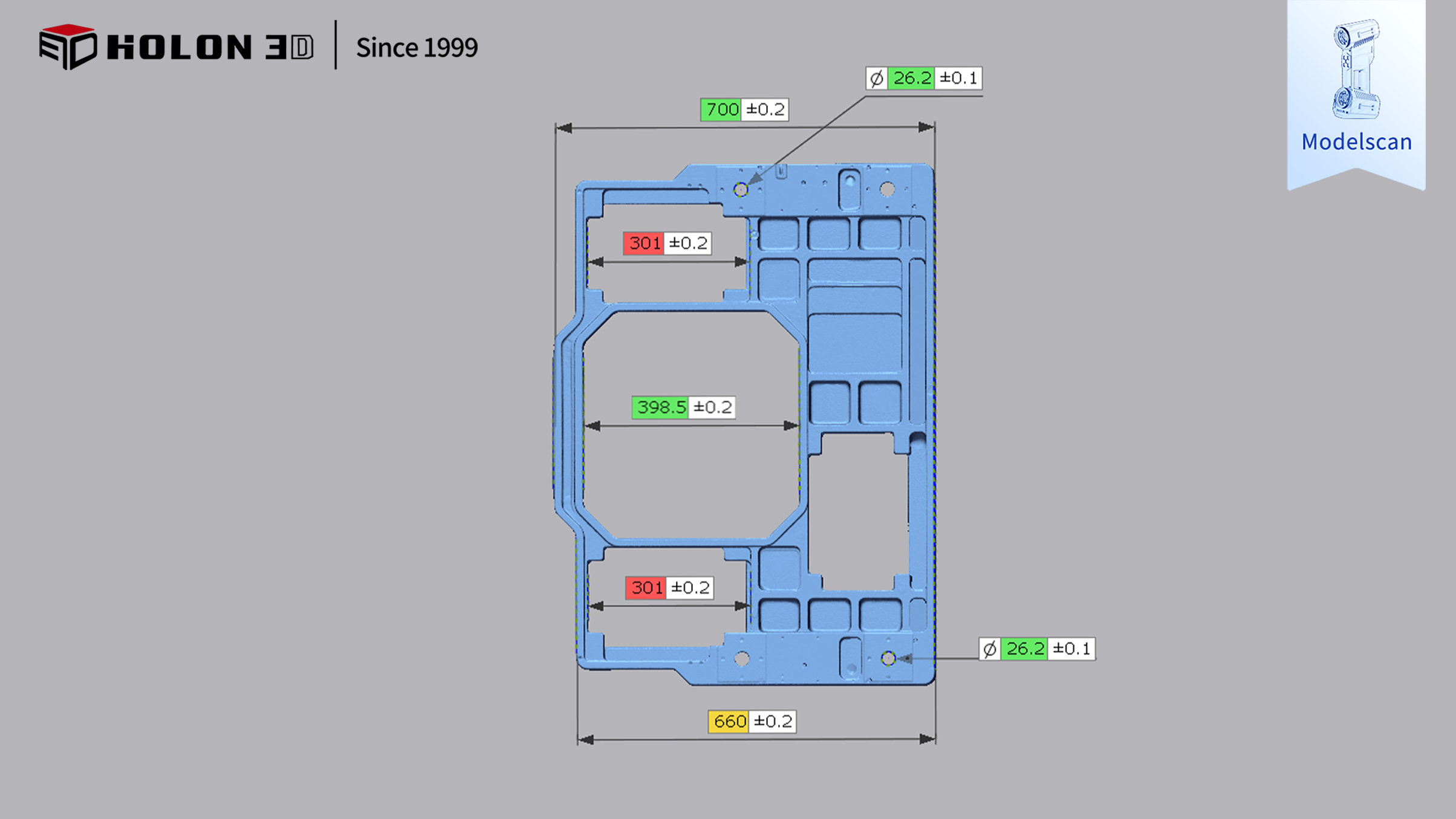

尺寸測量數據

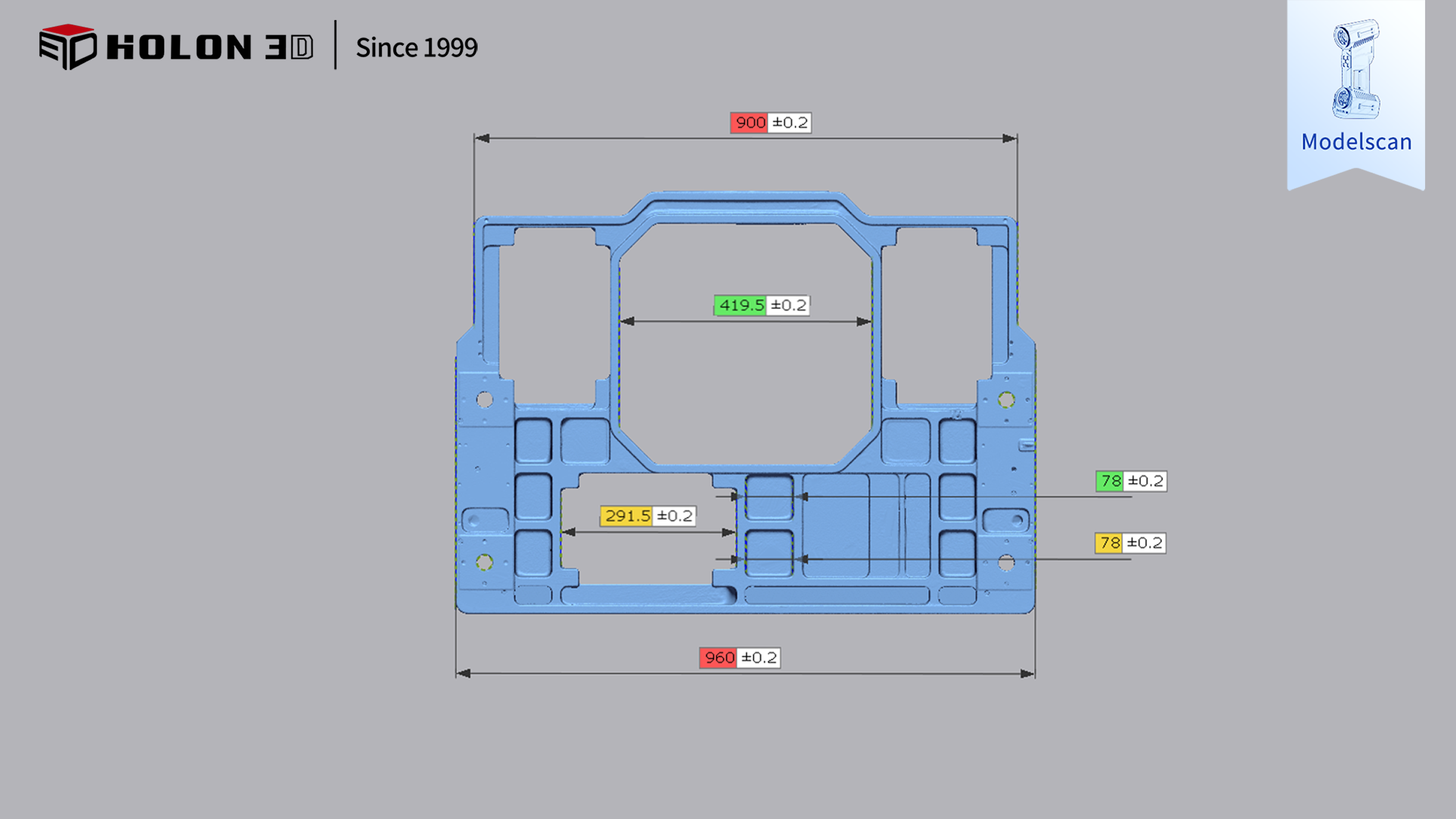

尺寸測量數據
