高爐工作過程中的爐料從料流調節閥經過高的落差沖向布料溜槽，通過溜槽干涉將按照工藝要求分布到爐喉各個位置，在生產過程中溜槽易產生磨損。由于客戶沒有設計圖紙，后期無法進行維修，因此采用三維掃描技術幫助獲取物體的表面數據，從而進行逆向設計為修復維護磨損提供有效的數據幫助。

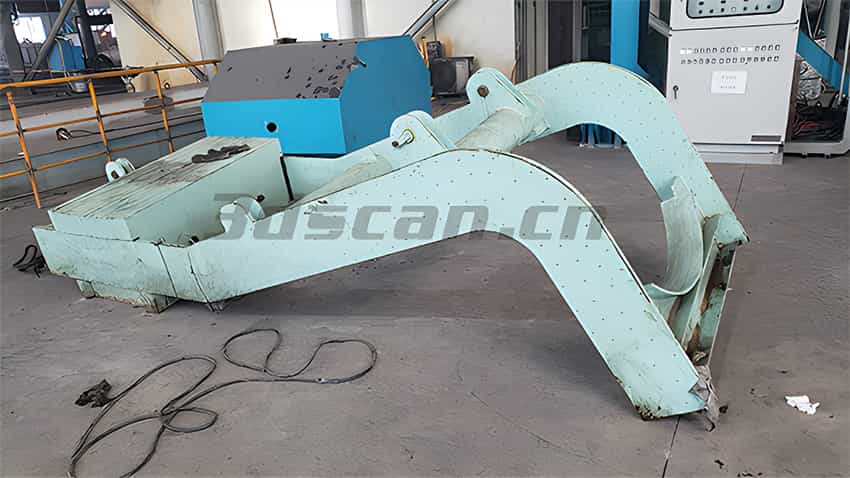

高爐溜槽現場圖
溜槽體積較大，而且結構復雜，按照客戶要求掃描所需局部，細節之處也需要精準掃描出來，快速掃描獲取數據，掃描數據精度高，能用于后期逆向設計。使用一般三維掃描儀，掃描數據不完整，細微地方?jīng)]能掃描出數據，需要使用新型三維掃描技術才能完成掃描。
使用我司手持式三維掃描儀Model 37，這款設備掃描精度高達0.01mm，掃描速度快，還有精細模式掃描細節，使用方便，操作簡單，能快速完成掃描工作。
先是貼標志點用于定位拼接，接著使用三維掃描儀對掃描部位全方位進行掃描獲取高精度數據，用時半個小時就可以完成掃描工作，工作效率高。
將掃描數據導入到逆向軟件進行處理，生成模型，可進行創新設計，后期修改，在現有的基礎上進一步設計出更適合的產品，幫助客戶解決了一大難題。

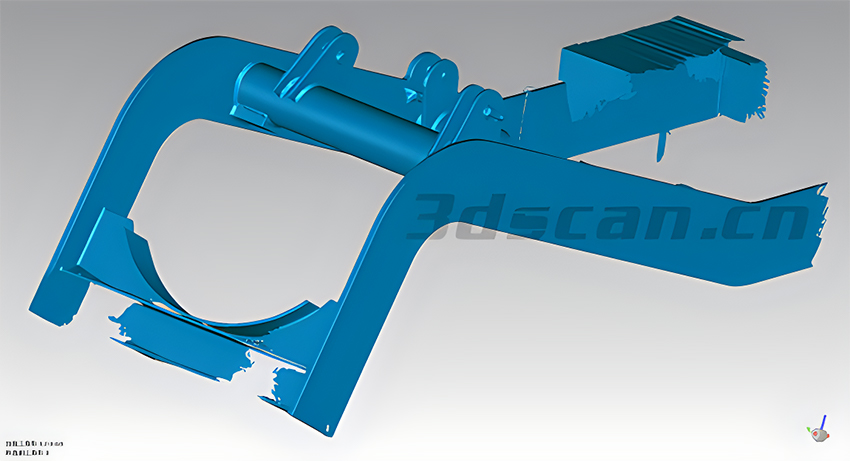

高爐溜槽STL數據圖

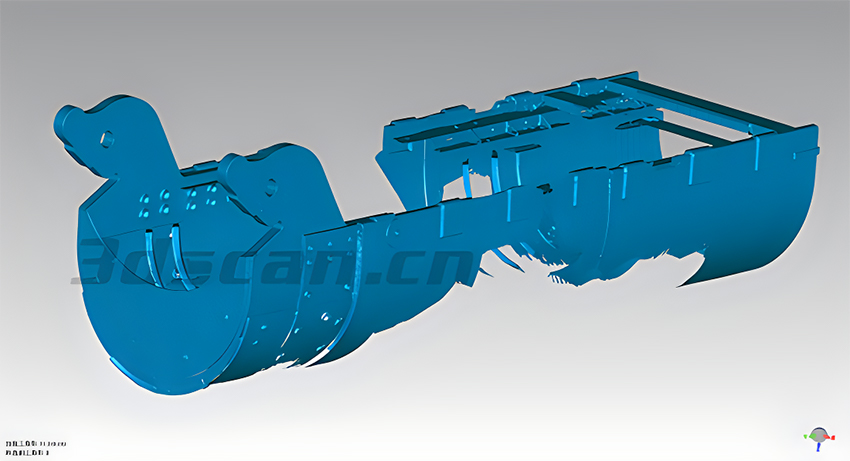

高爐溜槽STL數據圖
