汽車模具，從狹義上講就是沖制汽車車身上所有沖壓件的模具的總稱。也就是“汽車車身沖壓模具”。隨著汽車銷售量的速度增長，汽車零部件規模比整車還大，這些零部件90%靠模具生產，這就有利推動汽車模具產業發展。因此對制造出來的模具質量要求高，需要與原始數模進行對比差距。
面臨問題
掃描件汽車模具表面結構較為復雜，布有孔位，需要檢測與原始數模做對比分析，查看存在差距問題，于是對掃描獲取的數據精度要求高，數據能準確的做出對比分析報告。傳統的測量方式數據采集精度不高，無法進行精準測量，后期做不了對比檢測。

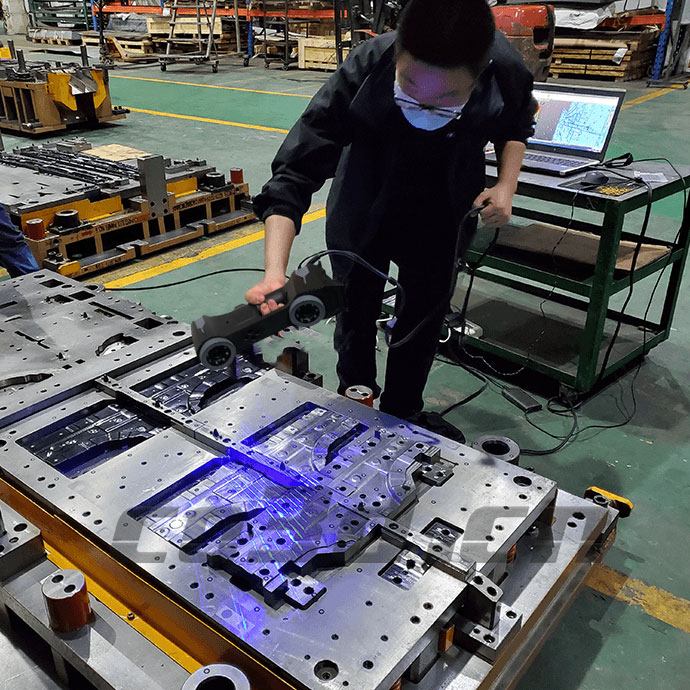

現場掃描圖
解決方案
采用Model 41手持三維掃描儀快速獲得汽車模具的點云數據，用時20分鐘就能完成掃描。這款設備掃描數據精度高，獲取數據速度快，且具有單線掃描深孔模式，能對深孔進行精準掃描，獲取汽車模具點云數據密度大，細節特征還原性好。將獲取數據導入檢測軟件中與原始數模進行對比分析，生成簡而易懂的誤差質量報告，用結果顯示兩者之間的差異，方便提高產品質量，方便后期批量生產。

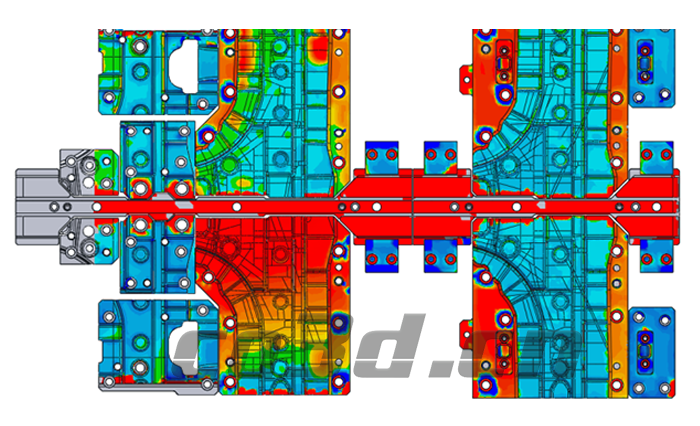

對比分析數據圖

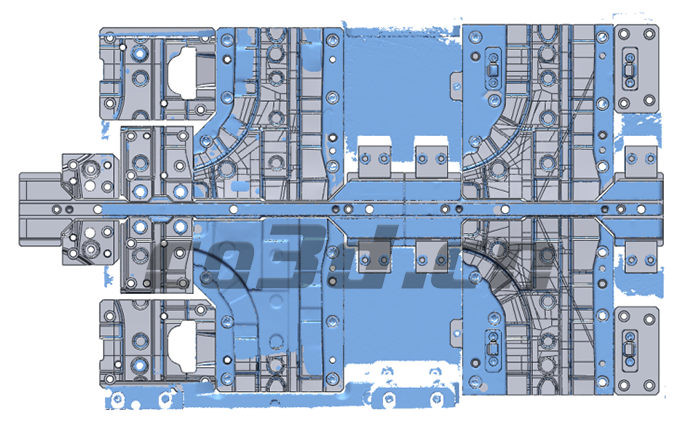

數模圖
