汽車防傾桿的功能是減小車輛轉彎時的側傾和改善乘坐舒適性。從小型轎車到重型載貨車的前懸大多裝有穩定桿。由于設計時需要避開周圍的其他部件，穩定桿有各種各樣的形式，但基本都是屈臂與扭力桿為一體的形狀。另外，材料的斷面有實心和中空兩種形式，對輕量化有利的中空材料的使用正在不斷增加，汽車防傾桿市場的需求量和應用量也相對應的增加。
某國內外知名汽車零件制造廠，為測量防傾桿的三維數據，采用獲取的三維數據后和原有的數據進行對比檢測，即可得出非常直觀的三維檢測色譜圖。根據比對報告，可以很清晰地看到實際生產的防傾桿與原先設計圖紙的整體偏差，清晰知曉工件的誤差。
汽車防傾桿掃描實物圖
汽車防傾桿掃描實物圖
面臨問題| Practical problems
以汽車防傾桿的對稱中心向兩對邊延伸檢測偏差。檢測汽車防傾桿屈臂與汽車結合處的磨損及變形情況。汽車防傾桿圓曲，表面不能貼過多點，會影響表面特征，造成檢測偏差。傳統的檢測方式費時且不易檢測，檢測會出現偏差。

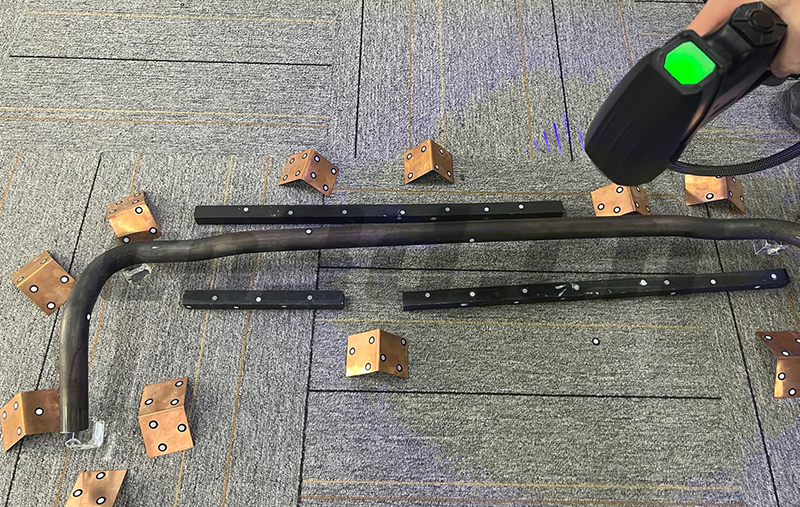

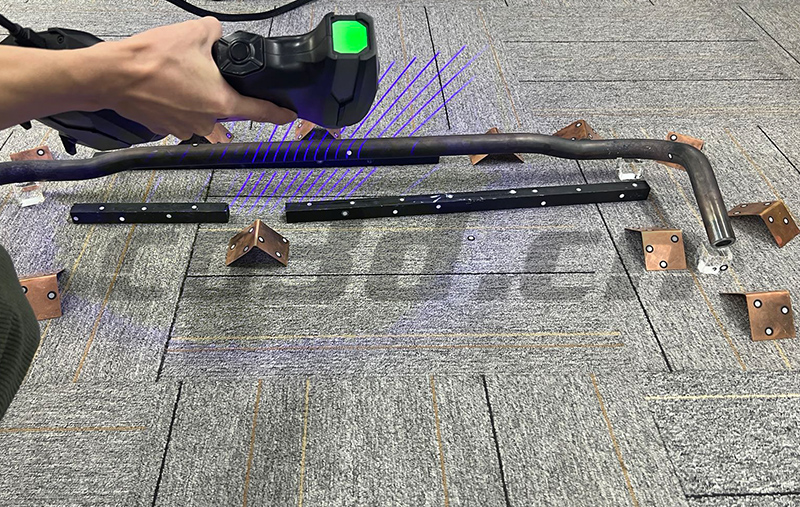

汽車防傾桿掃描現場圖
汽車防傾桿掃描現場圖
解決方案| Co3d solution
1.在汽車防傾桿周圍貼點掃描，從中心軸向兩邊延伸掃描，點云數據的自動拼接，掃描出防傾桿的表面特征。
2.華朗三維技術工程師使用手持式三維掃描儀A22掃描快速獲得汽配件防傾桿的三維數據，提高工作效率，手持式便捷靈活，設計輕巧易攜帶，操作過程靈敏方便，22條激光線線束，掃描速度快，多模式切換掃描精度高、穩定性強，應用領域廣泛。
3.導入三維軟件進行數據的對比檢測處理，成功解決客戶問題，達到客戶需求的精度及效果。加快了客戶生產加工的效率，節省人工檢測大量的時間成本。

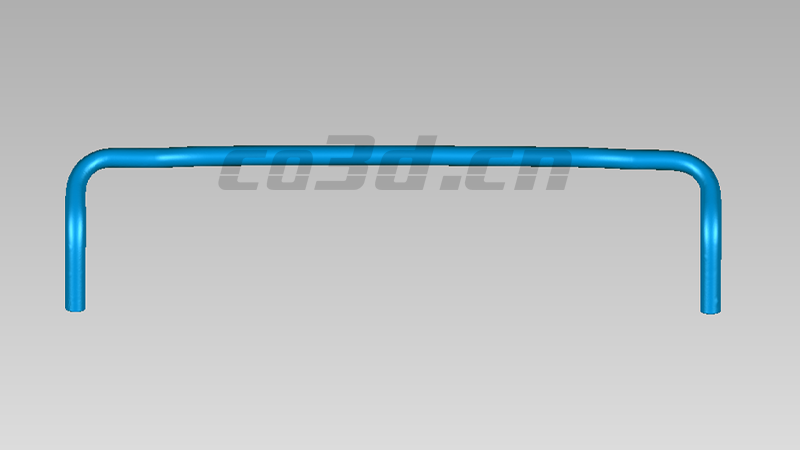

汽車防傾桿三維掃描STL數據圖

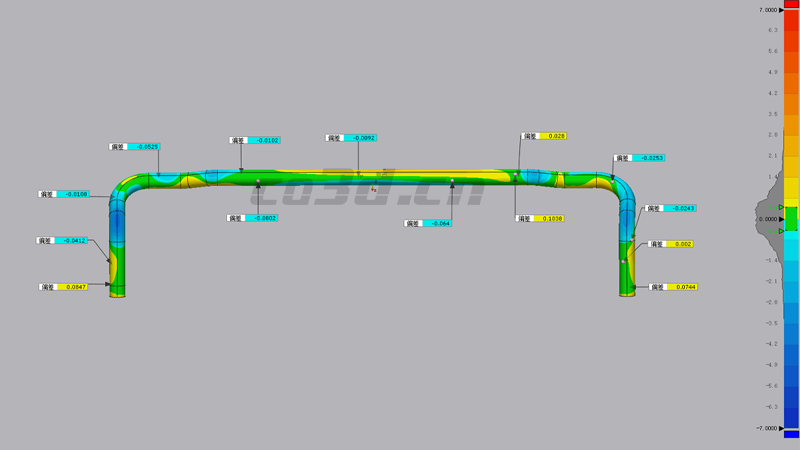

汽車防傾桿三維掃描對比檢測分析圖
