汽車工業發展已有一百多年歷程，汽車不僅僅是普及的交通運輸工具，更是一個充滿動感造型特點的工業化產品。近年來，在美學原理設計和人機工程學的指引下，汽車車身、內外飾、零配件的設計已經愈發顯得日新月異。
汽車尾門掃描現場圖
面臨問題
需要快速獲取汽車尾門的三維數字模型，檢測汽車尾門裝配誤差。但汽車車門的孔位頗多，形變較大，且各面凹槽形狀各異，非常復雜，很難確定導致塑膠件裝配間隙不均、塑膠件配合面高低偏差等問題。
汽車尾門掃描現場圖
解決方案
華朗三維工程師使用手持式三維掃描儀Model 41從不同的角度和位置掃描汽車尾門，精準獲取汽車尾門的三維數據，對三維數據進行對比檢測，即可得出非常直觀的三維檢測色譜圖。根據比對報告，可以很清晰地看到實際生產的尾門整體誤差，清晰知曉工件的質量，如哪個位置有突起或者凹進。

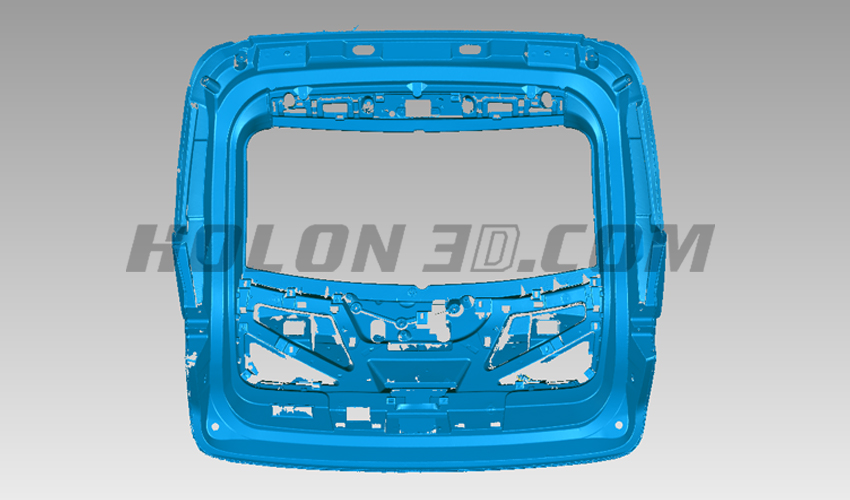

汽車尾門STL數據圖

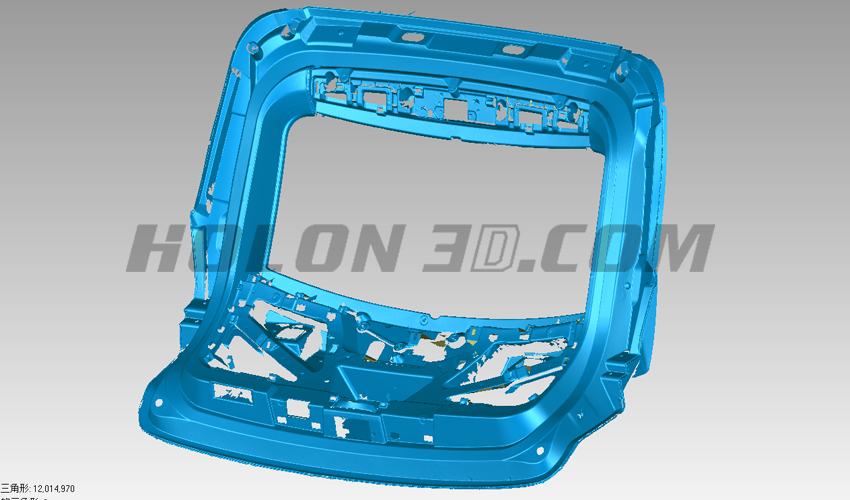

汽車尾門STL數據圖

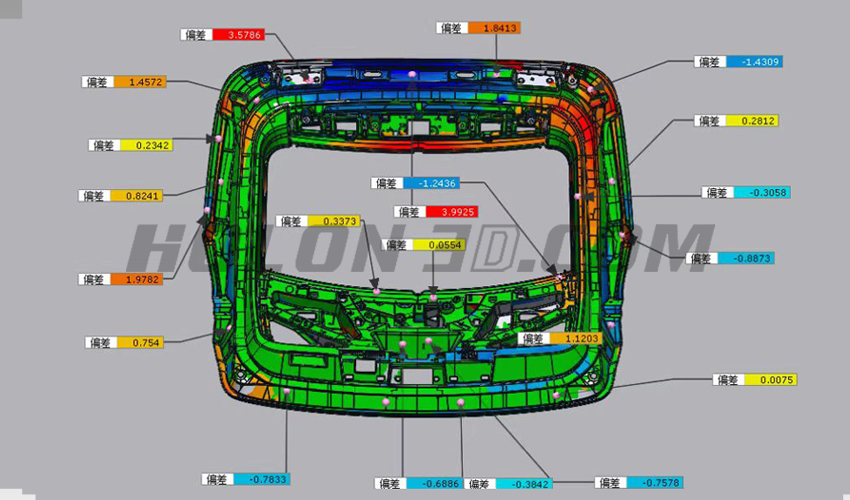

汽車尾門對比檢測圖

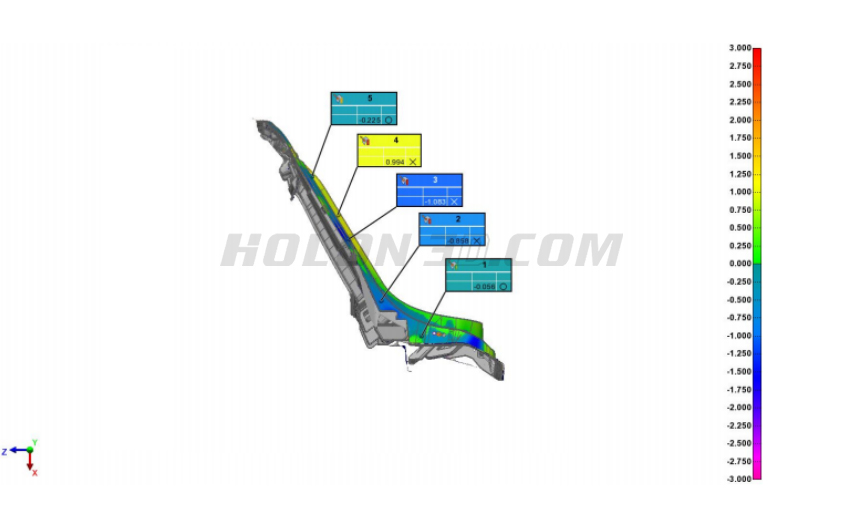

汽車尾門側邊對比檢測圖
