汽車油泥模型的好壞直接影響后期整車的開發，所以汽車油泥模型質量控制格外重要。華朗三維工程師使用三維攝影測量系統HL-3DP+三維掃描儀HL-3DW得到車油泥模型的三維數據與原始的CAD模型進行針對性數據比對，看到實際模型與CAD圖紙的整體偏差，清晰知曉車油泥模型的質量，使公司能及時對汽車油泥模型進行改進。
使用傳統的方法不僅耗費大量時間而且投資巨大，不能滿足該車隊的實際要求。華朗三維根據該車隊所面臨的難題，提出的解決方案中使用：三維攝影測量系統（HL-3DP)+三維掃描儀（HL-3DW）來獲取賽車車身及車輪拱數據。利用獲取賽車外觀數據后制造出賽車模型進行風洞實驗，測試風阻系數 。

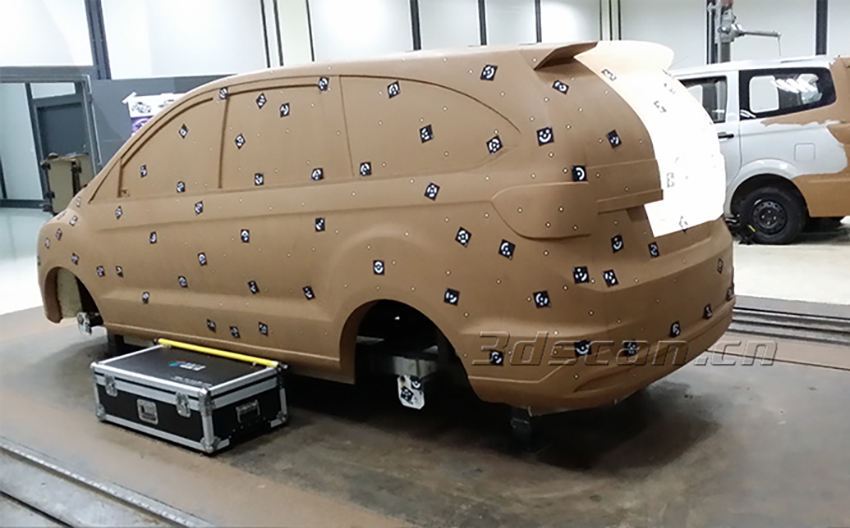

汽車油泥模型掃描現場
針對汽車油泥模型面積大，曲面很多，也較復雜，華朗三維工程師提出解決方案中使用：三維攝影測量系統HL-3DP（計算出油泥模型表面關鍵信息點的3D坐標值）+三維掃描儀HL-3DW（快速獲取油泥模型高精度的三維數據）+逆向設計軟件（將油泥模型點云數據轉換為三角網格面數據），進行汽車油泥模型的二次設計。
1、前期準備工作
噴顯像劑：提高樣件表面底色對比度，獲取更好的掃描數據。
貼標志點：使獲取的數據在掃描軟件中進行定位拼接。
貼編碼點：使三維攝影測量系統獲取物件表面3D坐標值。
2、三維攝影測量
針對汽車油泥模型面積大的特點，華朗工程師首先使用三維攝影測量系統（HL-3DP）拍攝汽車油泥模型的多幅圖像，通過三維測距方式，HOLON3DP軟件自動的將這些影像結合起來經過運算之后，就可得到每一個編碼點圓心的3D坐標，計算出物體表面關鍵信息點的3D坐標值，對大面積曲面的點云信息進行校正，大大提高三維掃描儀的整體點云拼接精度。
3、三維掃描
將汽車油泥模型3D坐標數據導入HOLON3DS掃描系統，使用三維掃描儀HL-3DW，快速獲得高精度的汽車油泥模型3D數據。該三維掃描儀具有超大的掃描幅面、便攜式設計、掃描速度極快、精度高、高穩定性等特點。利用三維攝影測量系統（HL-3DP）與三維掃描儀（HL-3DW）的配合可以對大面積曲面的點云信息進行校正，大大提高三維掃描儀的整體點云拼接精度，提高工作效率。僅需要1個半小時就獲得了汽車油泥模型三維數據，精度達到0.15mm。利用獲取的汽車油泥模型三維數據，加快汽車油泥模型制作，減少了后期數據采集的難度，給其他相關部門提供可靠的參數,加快了整車的開發。

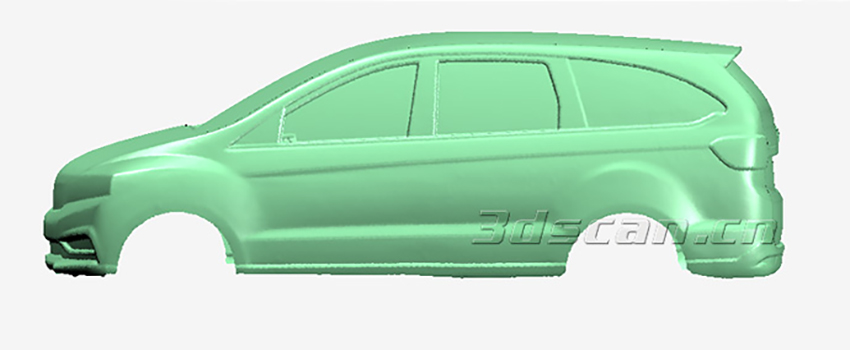

汽車油泥模型點云數據

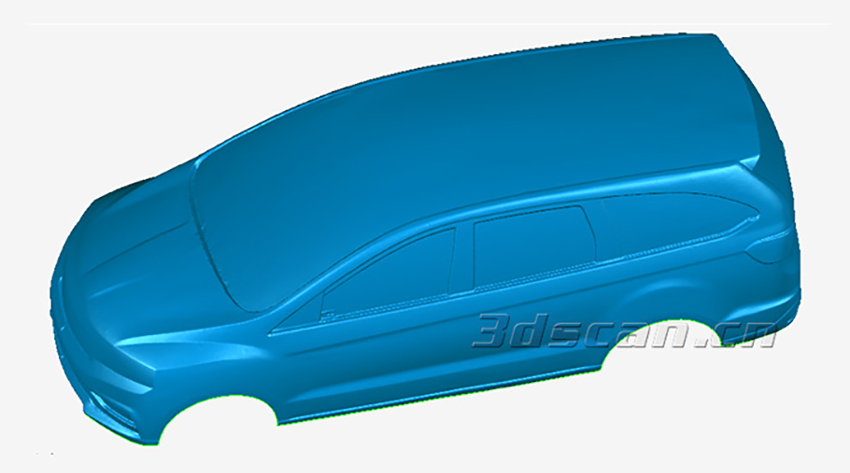

汽車油泥模型STL數據

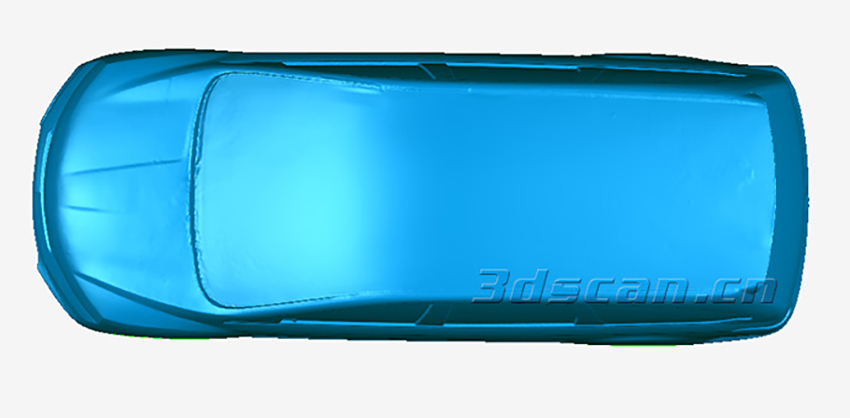

汽車油泥模型STL數據
