摩托車油泥模型逆向設計
發布時間：2024-04-24
瀏覽數：904
- A +
- A
- A -
某大型摩托車生廠商為了提高摩托車生產效率，使用華朗三維掃描儀對摩托車油泥模型進行三維掃描，獲取高精度的三維模型數據提供給有關部門，以縮短摩托車的設計周期。
面臨問題
1、摩托車油泥模型的制作是摩托車整車設計開發中的重要環節，合格的油泥模型不僅是對二維效果圖的完美詮釋，還給后面階段的三維測量、模具制作提供了具體的數據。所以說油泥模型制作與摩托車外觀設計開發的成功與否關系密切。
2、摩托車油泥模型曲面較多，使用傳統的測量方法（如檢具、治具、三坐標等）十分的繁瑣、耗時，而且不易對摩托車油泥模型的結構進行準確、快速地測量。

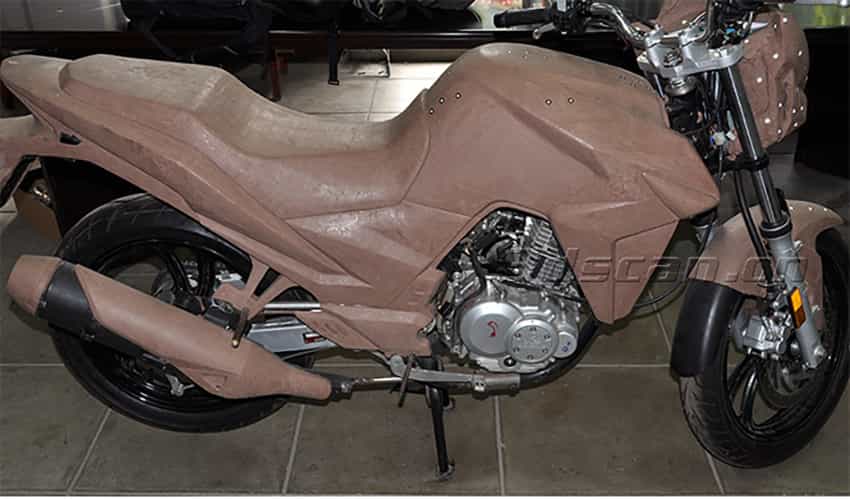

摩托車掃描現場
解決方案
華朗三維工程師提出解決方案：使用三維掃描儀HL-3DS+（快速獲取摩托車油泥模型高精度的三維數據）+逆向設計軟件（將發動機點云數據轉換為三角網格面數據）+設計軟件來解決客戶面臨的問題。
三維掃描儀（HL-3DS+）掃描速度快，獲取摩托車油泥模型的三維數據不到15分鐘，數據精度高達到0.02mm，采用外插法多頻相移光柵技術、編碼點校準技術與全自動拼接等技術。配合后期處理軟件能給其他相關部門提供可靠的參數，大大縮短了摩托車的設計周期，達到高效率生產的目的。

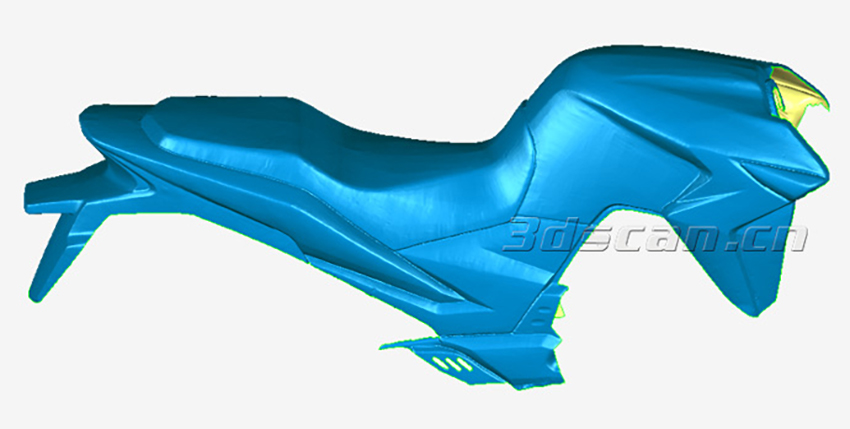

摩托車油泥STL數據圖
