汽車電機外殼逆向設計
發布時間：2024-07-02
瀏覽數：857
- A +
- A
- A -
電機外殼是絕緣的具有防護作用（防止粉塵進入電機、防止傷人）和部件安裝支撐的作用，還可以幫助散熱和減少噪聲震動，很好的保護電機的正常運行。
產品實物圖
面臨問題
面臨問題| Practical problems
客戶需要對電機外殼進行三維掃描，獲取三維數據進行逆向設計，電機外殼的中心孔和軸組裝的精度達不到要求就會影響電機的使用壽命，對精度要求較高，工件表面呈不規則形狀，孔洞較多，傳統的測量方式效率不高，成本過大且數據不夠準確無法精確檢測

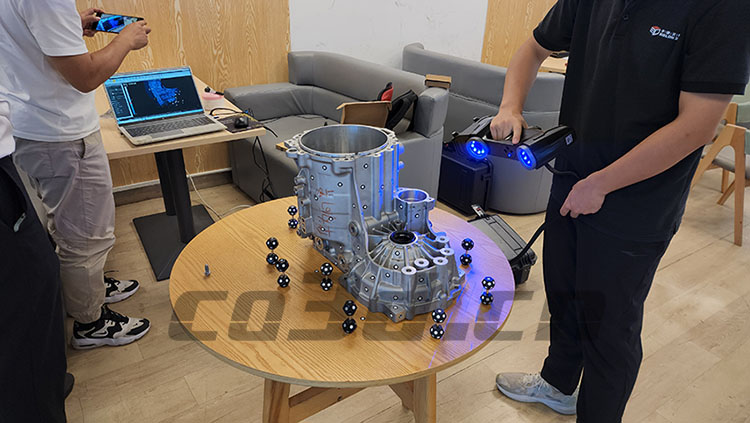

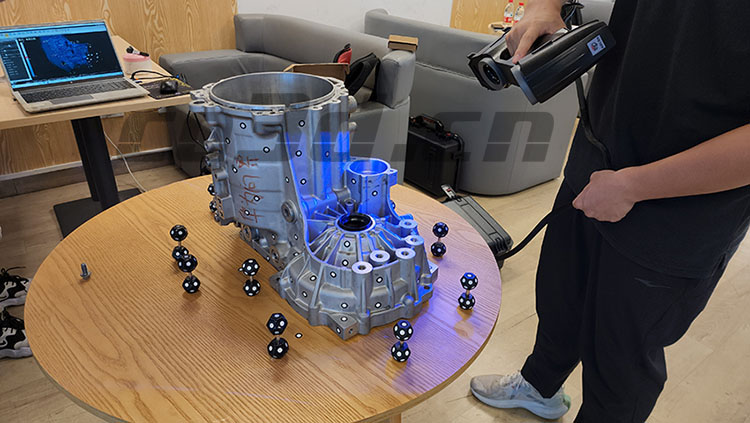

掃描現場
解決方案
解決方案| Co3d solution
針對客戶所面臨的問題，華朗三維工程師使用HOLON B71進行三維掃描快速獲取機電外殼的高精度的三維數據，掃描速度高達202萬次/秒，精密模式下單幅最大精度可達0.01mm，掃描速度快且精度高，將掃描的三維數據導入逆向設計軟件(將電機外殼點云數據轉換為三角網格面數據)可進行逆向設計。提高工作效率，減少開發周期，解決客戶需求。

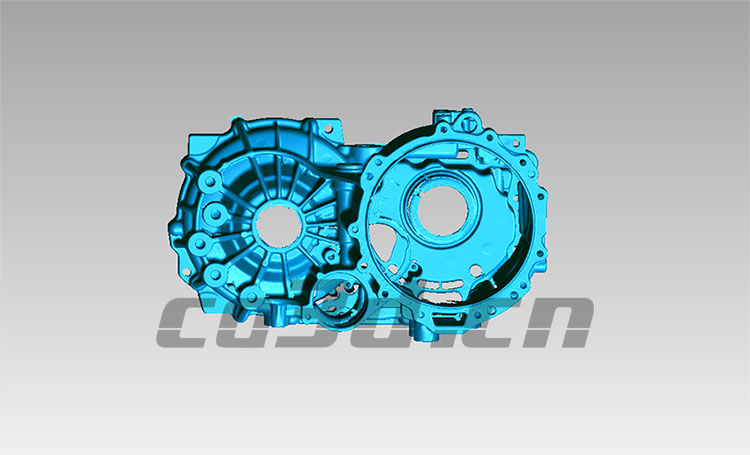

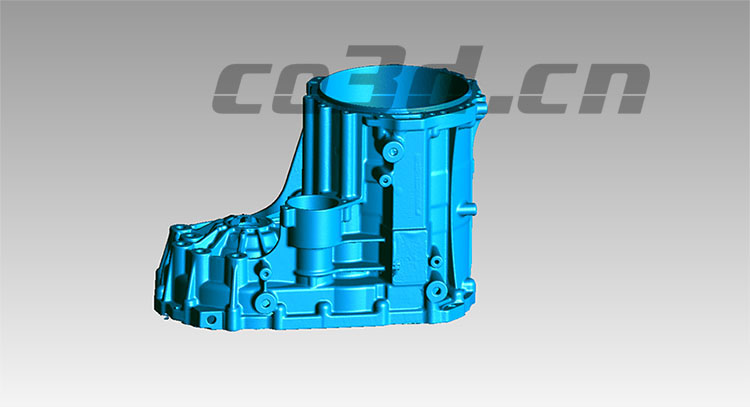

電機外殼STL數據圖
