鋁鈑金件是各類設備的核心結構部件，其外形輪廓、折彎精度及細節尺寸直接影響裝配適配性。客戶需通過三維掃描獲取鈑金件高精度完整數據，與原始模型比對生成三維檢測色譜圖，量化誤差以判斷加工是否合格。因鈑金件表面反光且材質較薄，客戶對掃描精度與細節還原度要求嚴苛，傳統測量方式難以滿足，故選擇 HOLON 3D Smart 49 手持式全藍激光工業級三維掃描儀提供數字化檢測方案。

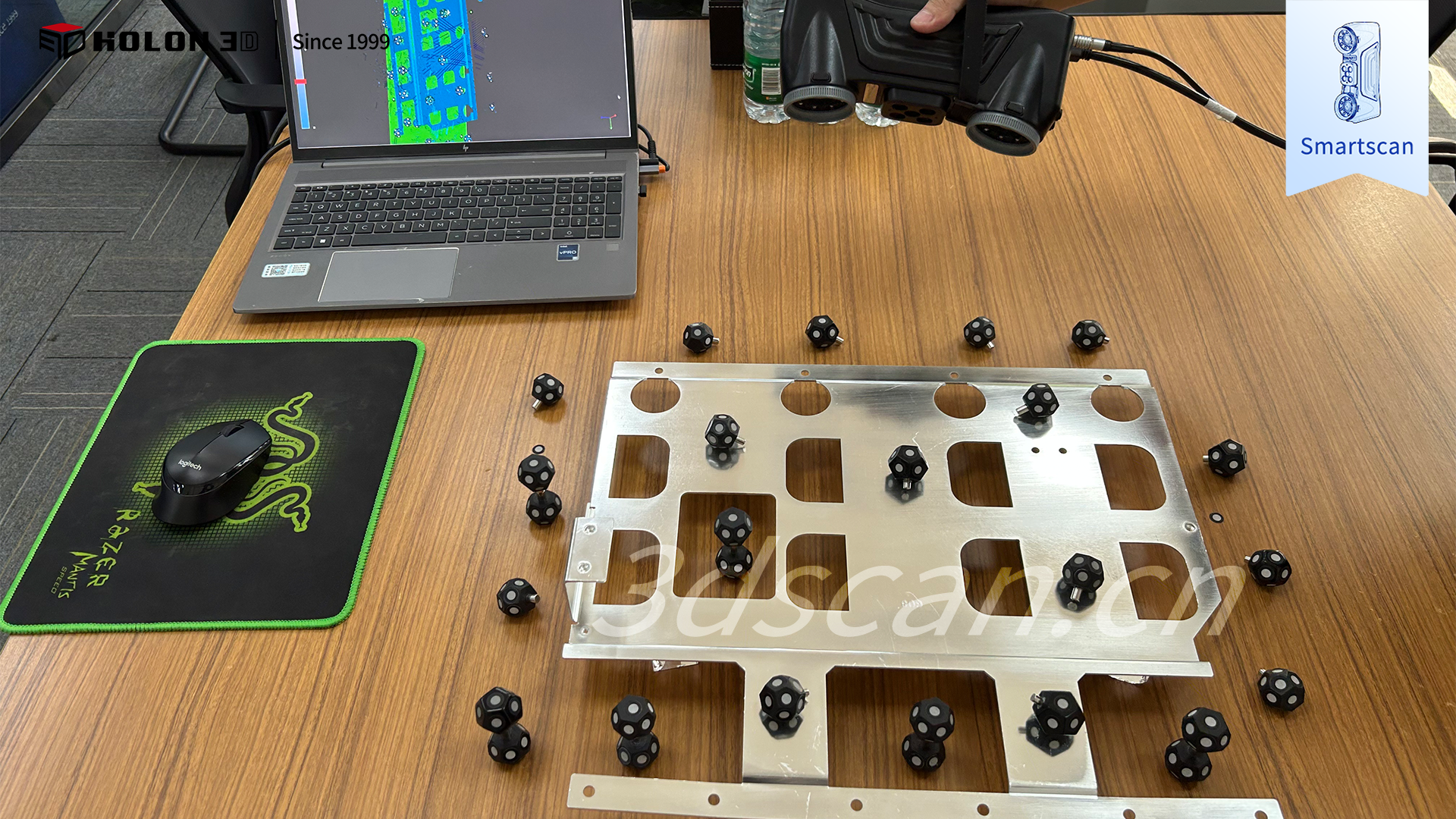

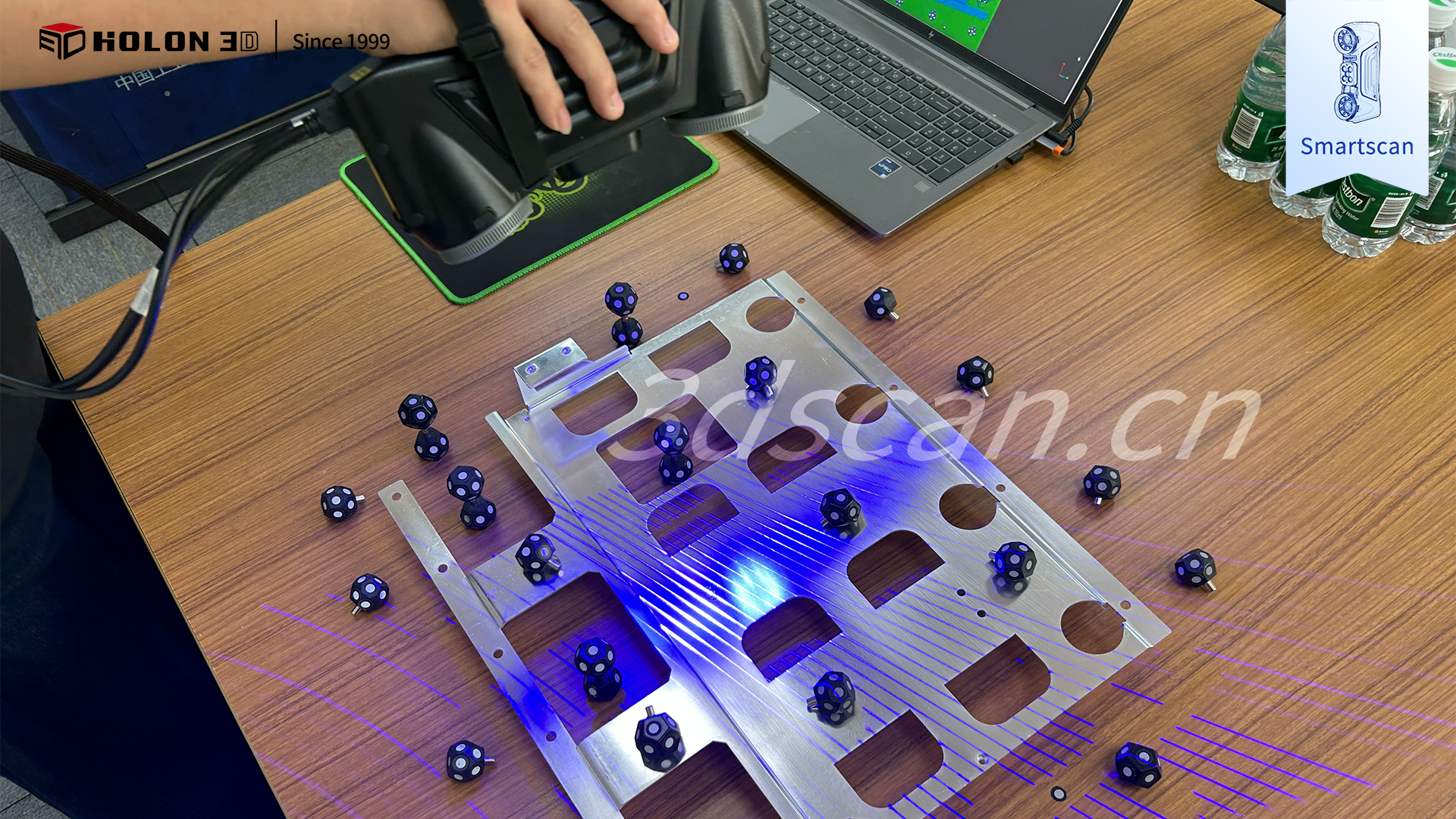

現場掃描圖
現場掃描圖
鋁鈑金件檢測核心難點集中在材質特性與結構特點：表面反光強烈，傳統掃描設備易受干擾導致數據失真、細節模糊；鈑金件較薄，傳統接觸式測量易造成工件變形，且局部測量工具難以全面覆蓋折彎邊、邊角過渡等細節區域，易形成掃描盲區導致數據缺失；外形輪廓度、折彎角度等指標精度要求嚴格，傳統測量方式精度有限且人工拼接數據易產生累計誤差，無法滿足客戶嚴苛標準。

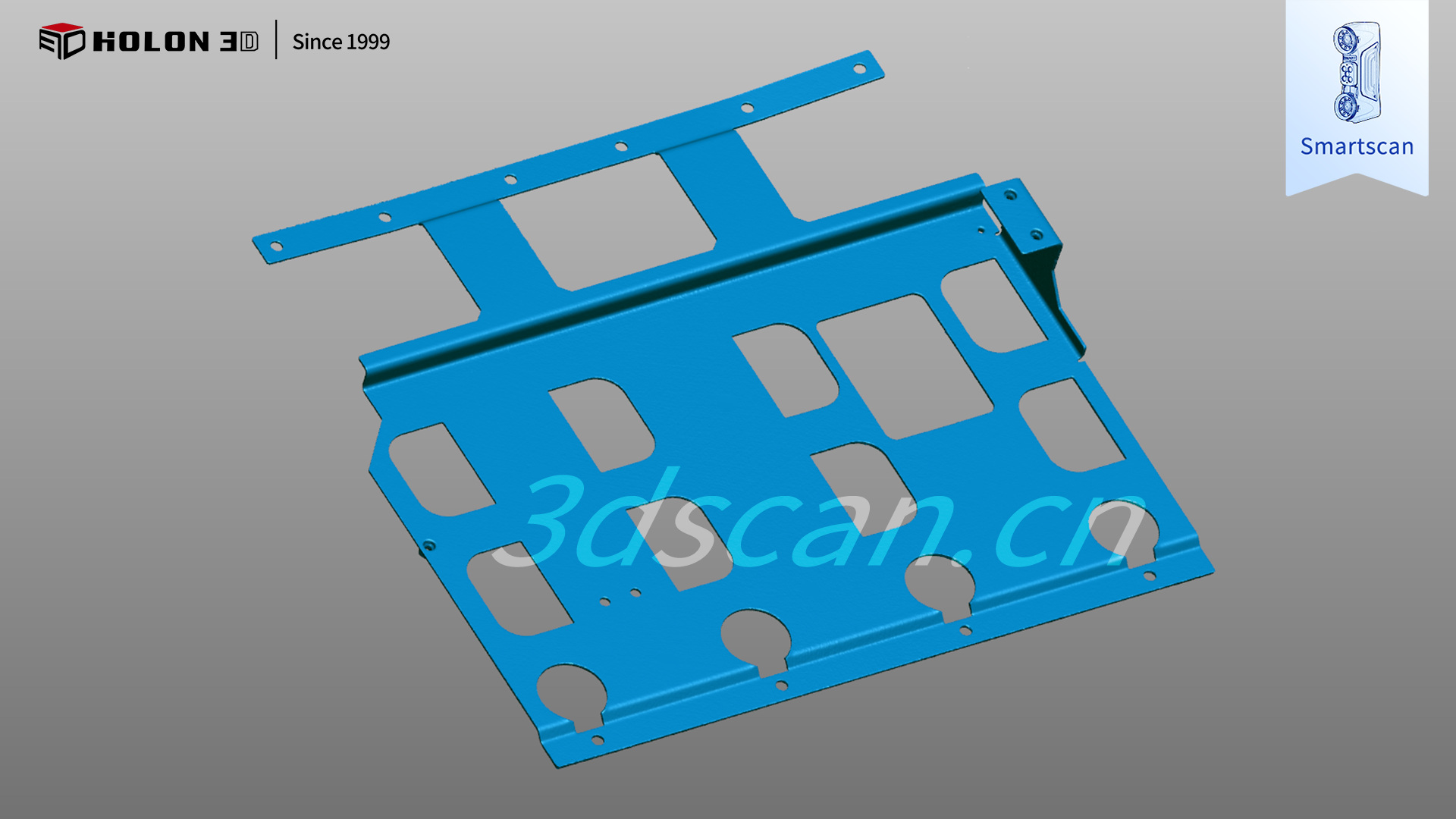

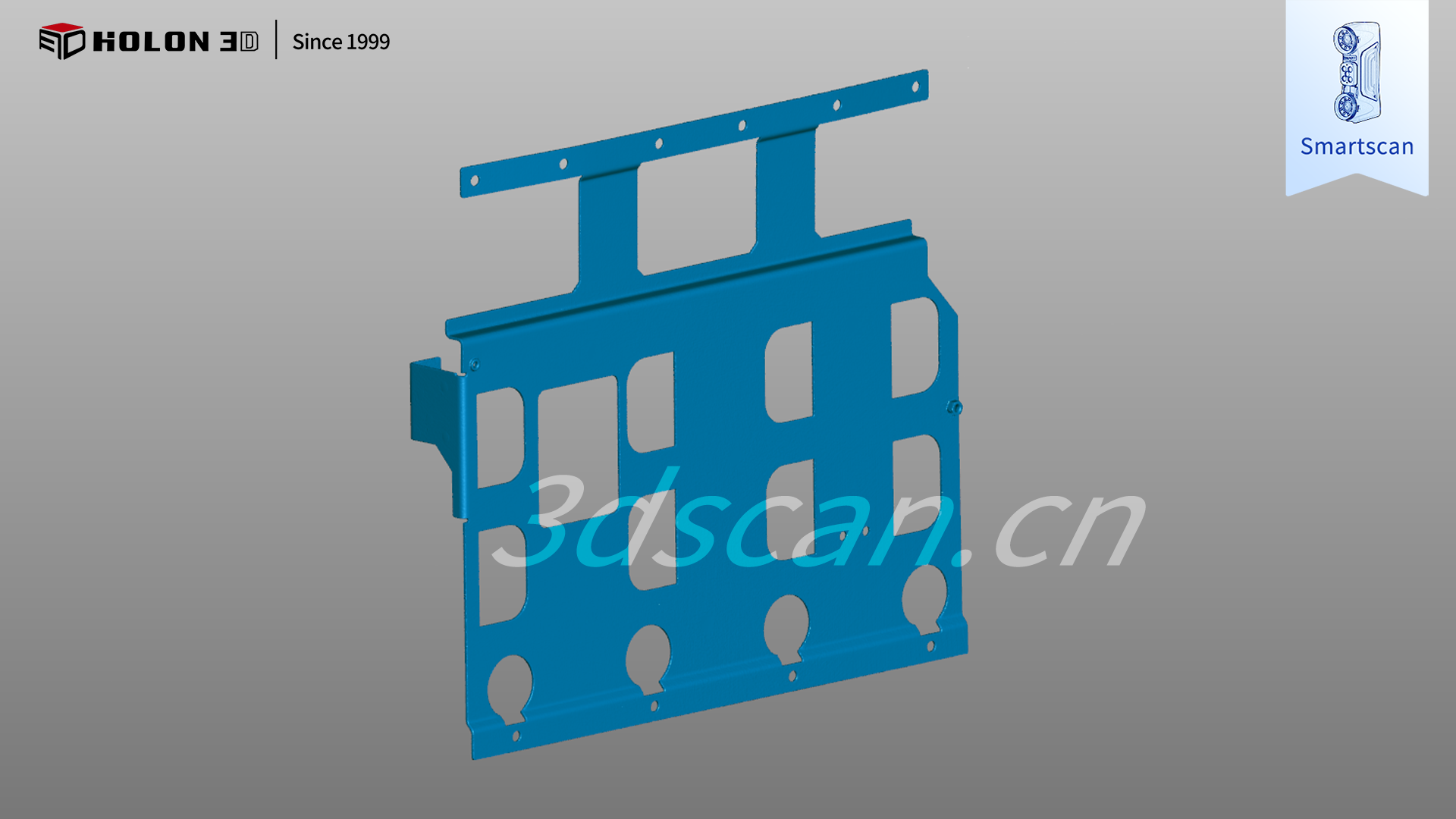

掃描數據圖
掃描數據圖
采用 HOLON3D Smart 49 掃描儀可針對性破解難題，其具備工業計量級精度，搭配全藍激光技術，無需特殊預處理即可穿透反光干擾，精準捕捉鈑金件輪廓及折彎細節數據；搭載四種掃描模式，可根據鈑金件整體輪廓、細微折彎邊等特征靈活切換，配合手持設計自由調整角度，實現全區域無死角掃描；高速無接觸測量避免薄鈑金件變形損傷，不受場景約束，僅需粘貼少量標志點即可穩定輸出高質量數據，掃描數據與原始模型比對生成清晰色譜圖，準確量化誤差，科學判定合格性，完全契合客戶需求，為鈑金件質量管控與工藝優化提供可靠支撐。

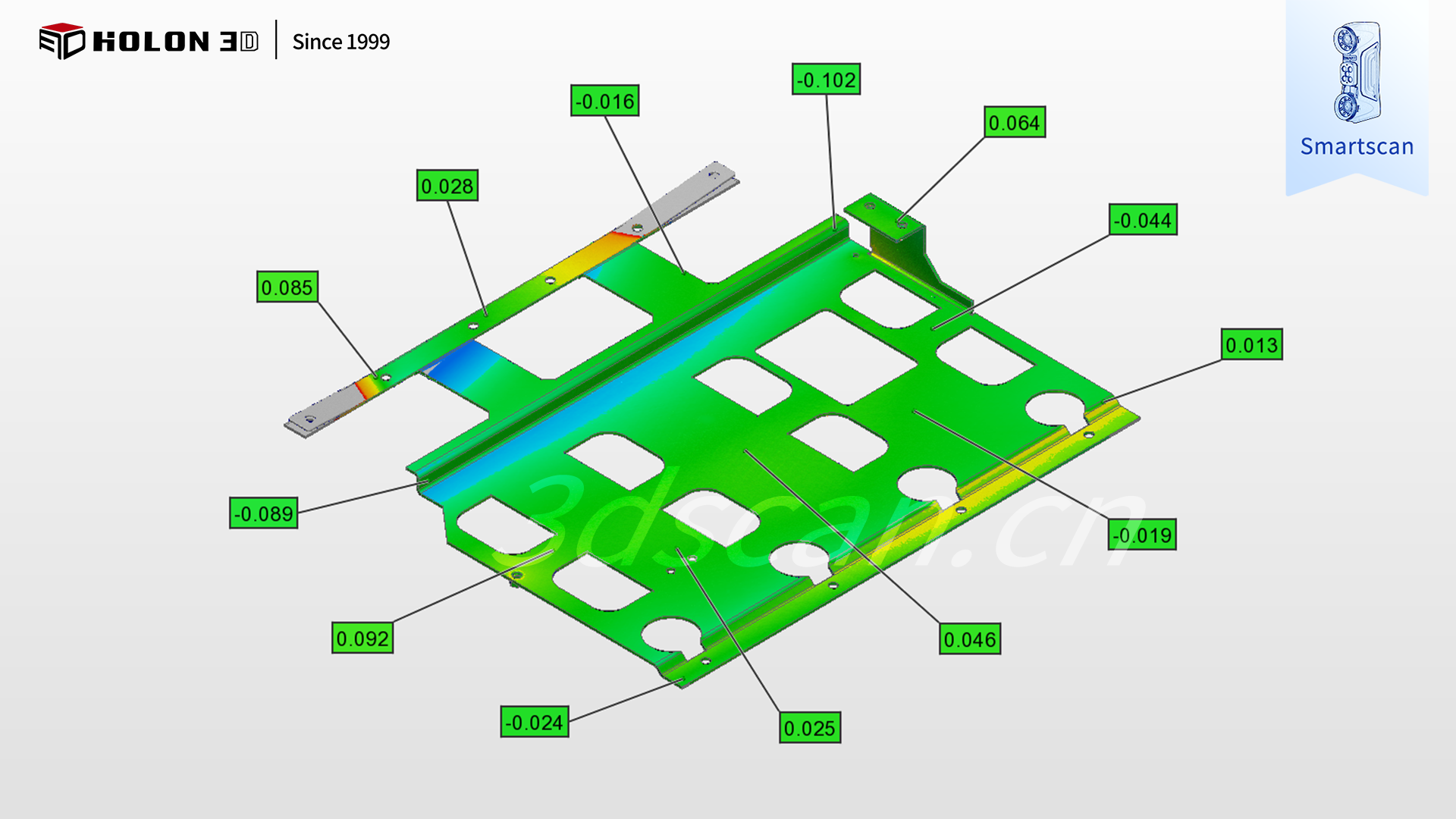

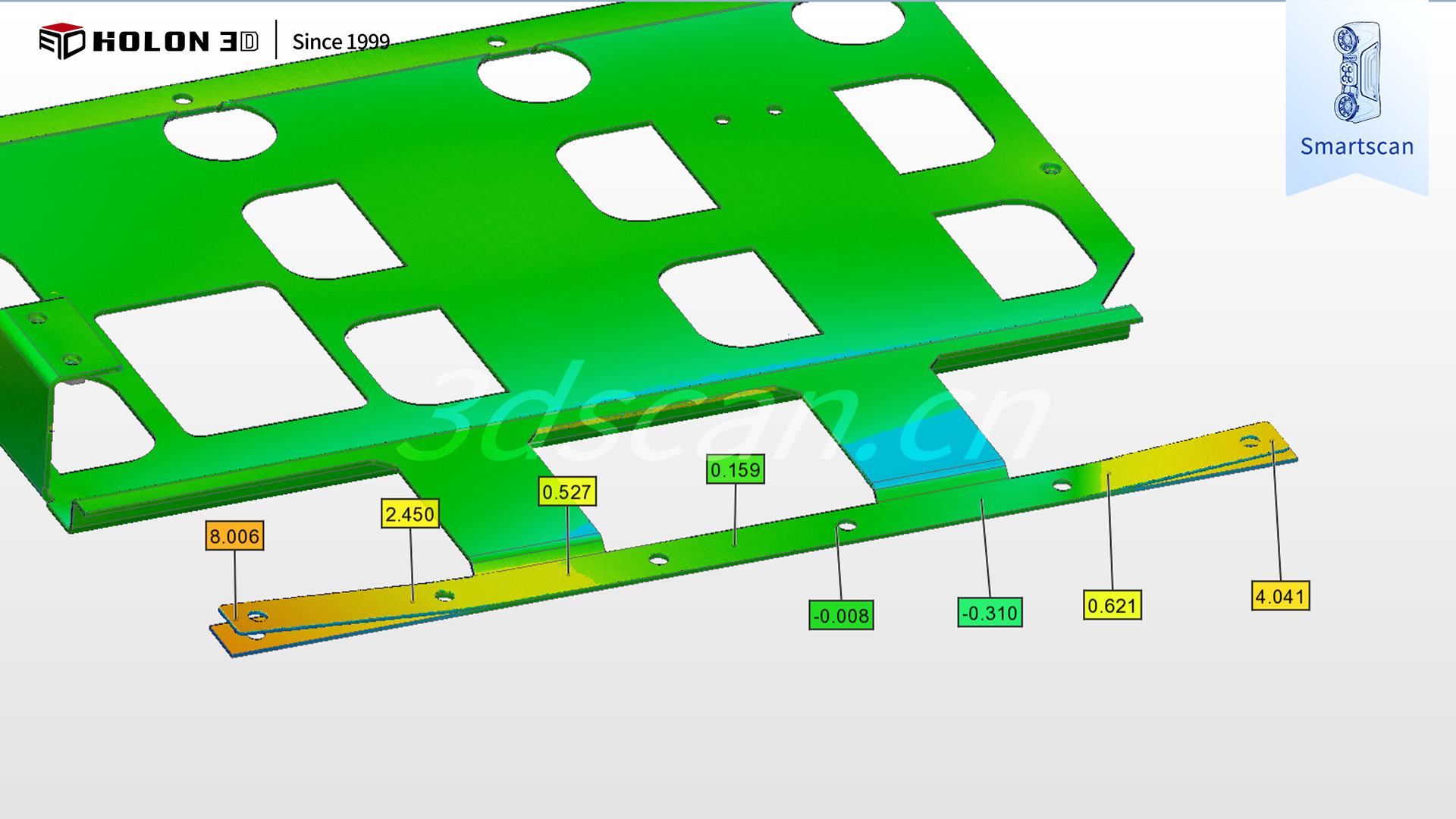

三維檢測色譜圖
三維檢測色譜圖
