泵蓋作為泵體密封與防護的核心部件，其結構精度直接影響介質密封性、組件保護性及設備運行穩定性?？蛻綦m持有泵蓋實物，卻缺乏數字化模型，傳統測繪手段難以高效獲取復雜工件表面數據及其準確孔位數據，導致新品開發與密封性能優化缺乏精準數字基礎?？蛻魣F(tuán)隊了解到華朗三維掃描技術后，欲通過三維掃描技術為泵蓋進行逆向建模，為產品升級提供獲取全流程數據。

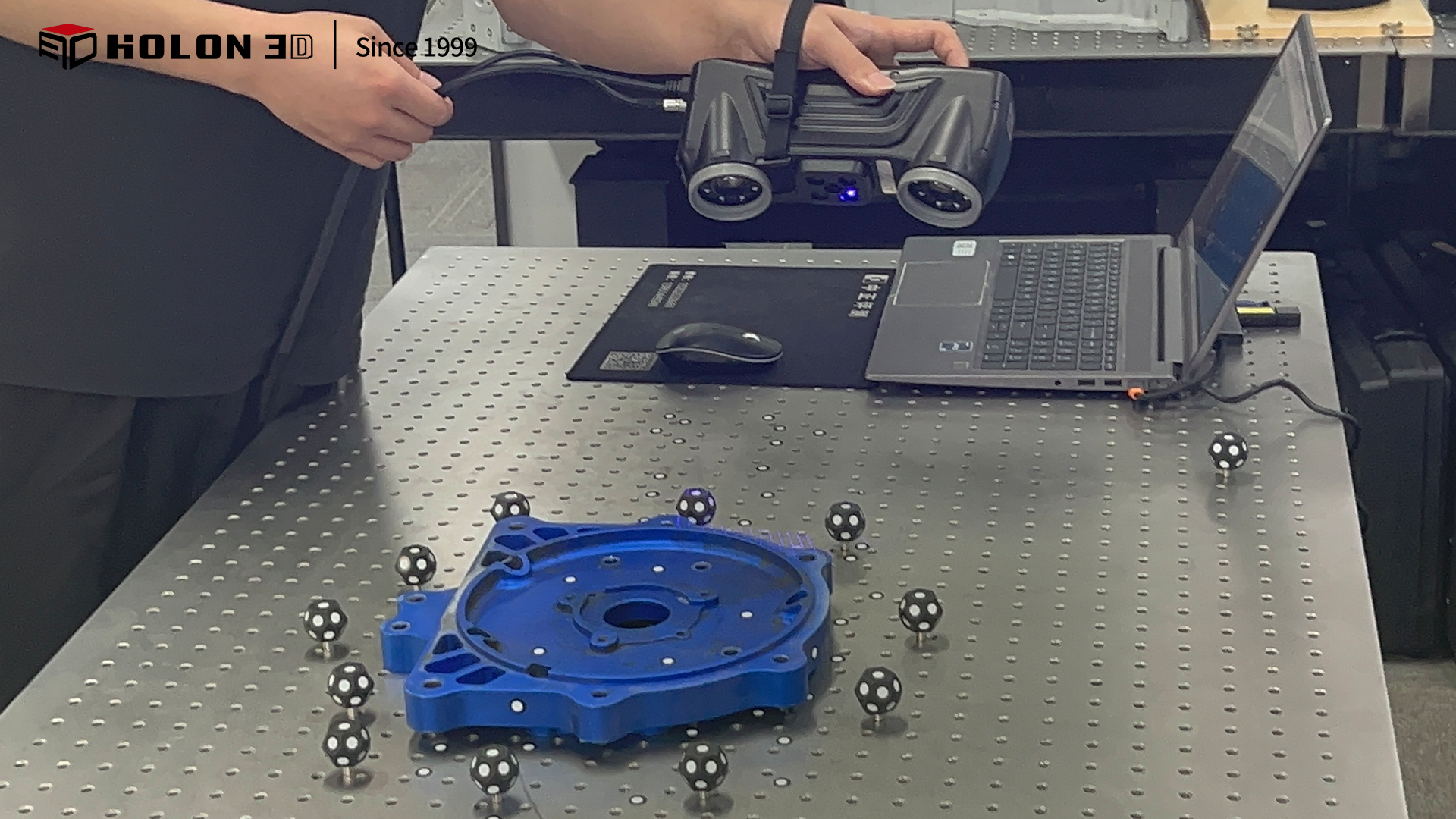

掃描實物現場圖
泵蓋表面特征豐富、孔位密集，傳統測量方法通過手工逐點標記、卡尺讀取，效率極為低下，難以滿足快速研發節奏；人工操作受主觀因素影響大，對孔位同軸度、密封槽弧度等關鍵尺寸的測量精度不足，誤差超出精密裝配標準；深腔、倒角等特殊結構因工具受限無法全面測量，細微特征數據缺失嚴重；且手工測量數據需人工轉錄建模，容易出錯，無法系統評估結構缺陷，導致逆向建模缺乏完整可靠的數據基礎。

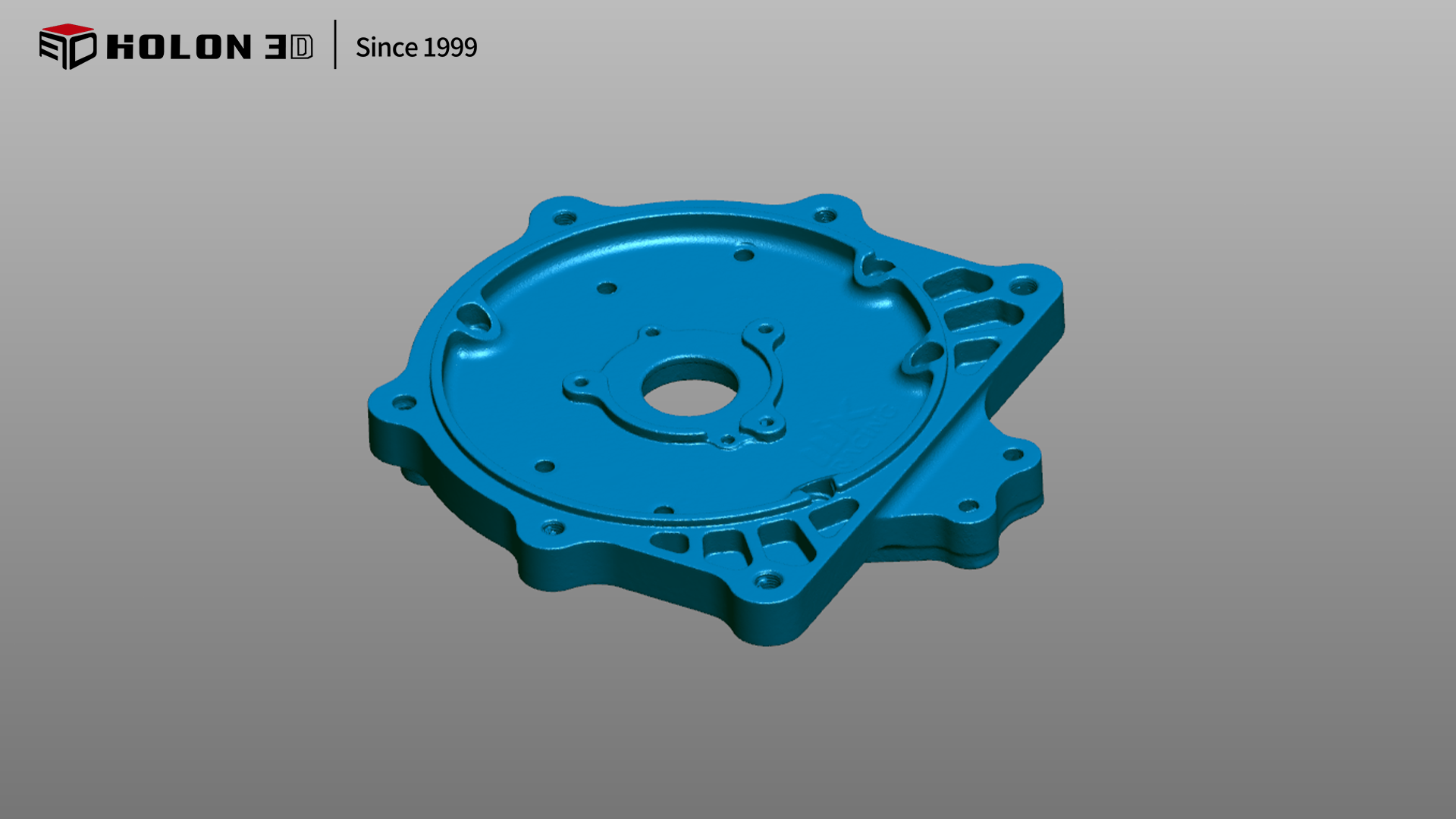

掃描數據STL數據圖

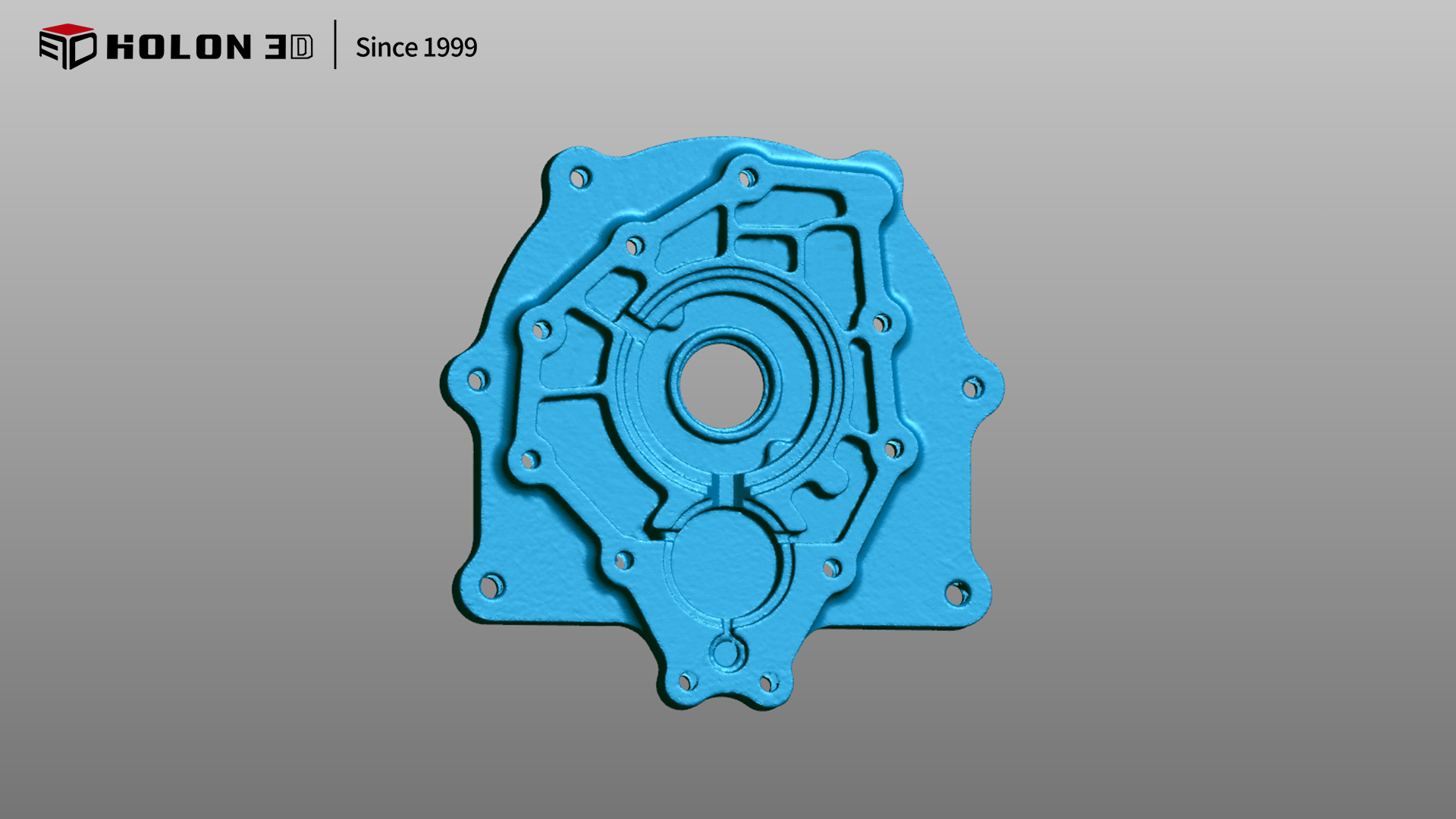

掃描數據STL數據圖
采用手持式工業級掃描儀 smart 49，利用全藍激光技術，有效克服泵蓋表面材質反光干擾，以每秒百萬級點云采集速度，快速且完整地捕捉密封槽輪廓、螺栓孔位、安裝面平面度等關鍵特征。憑借 0.02mm 超高精度，精準還原微小結構細節，真正實現 “肉眼所見，即掃即得”，掃描數據實時生成，大幅縮短數據采集時間。結合專業逆向工程軟件，即可將點云數據轉化為參數化數字模型，為泵蓋新品開發中的密封結構優化、防泄漏性能提升提供可靠數據基礎，顯著提高研發效率與產品質量。

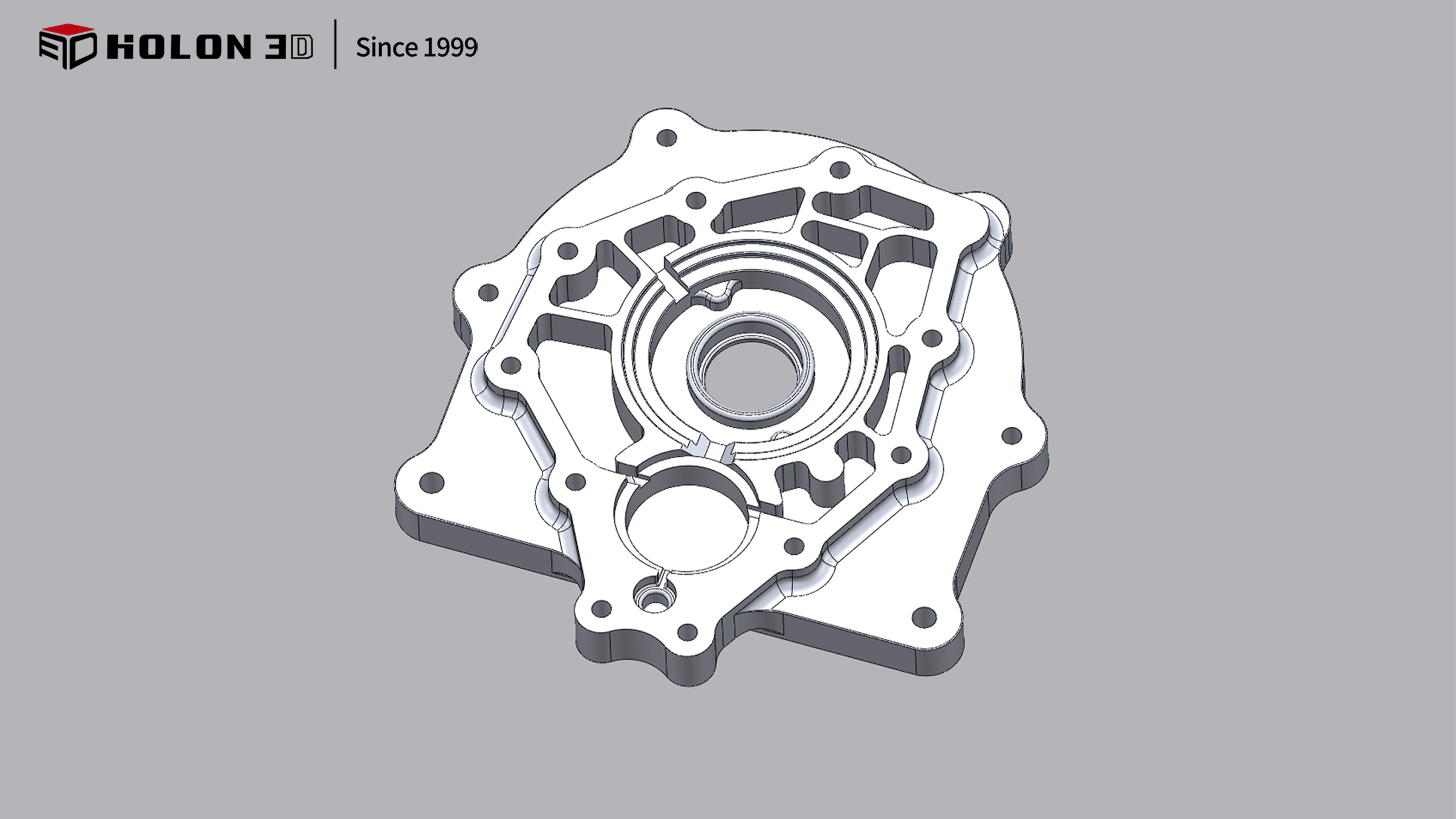

逆向建模數據圖

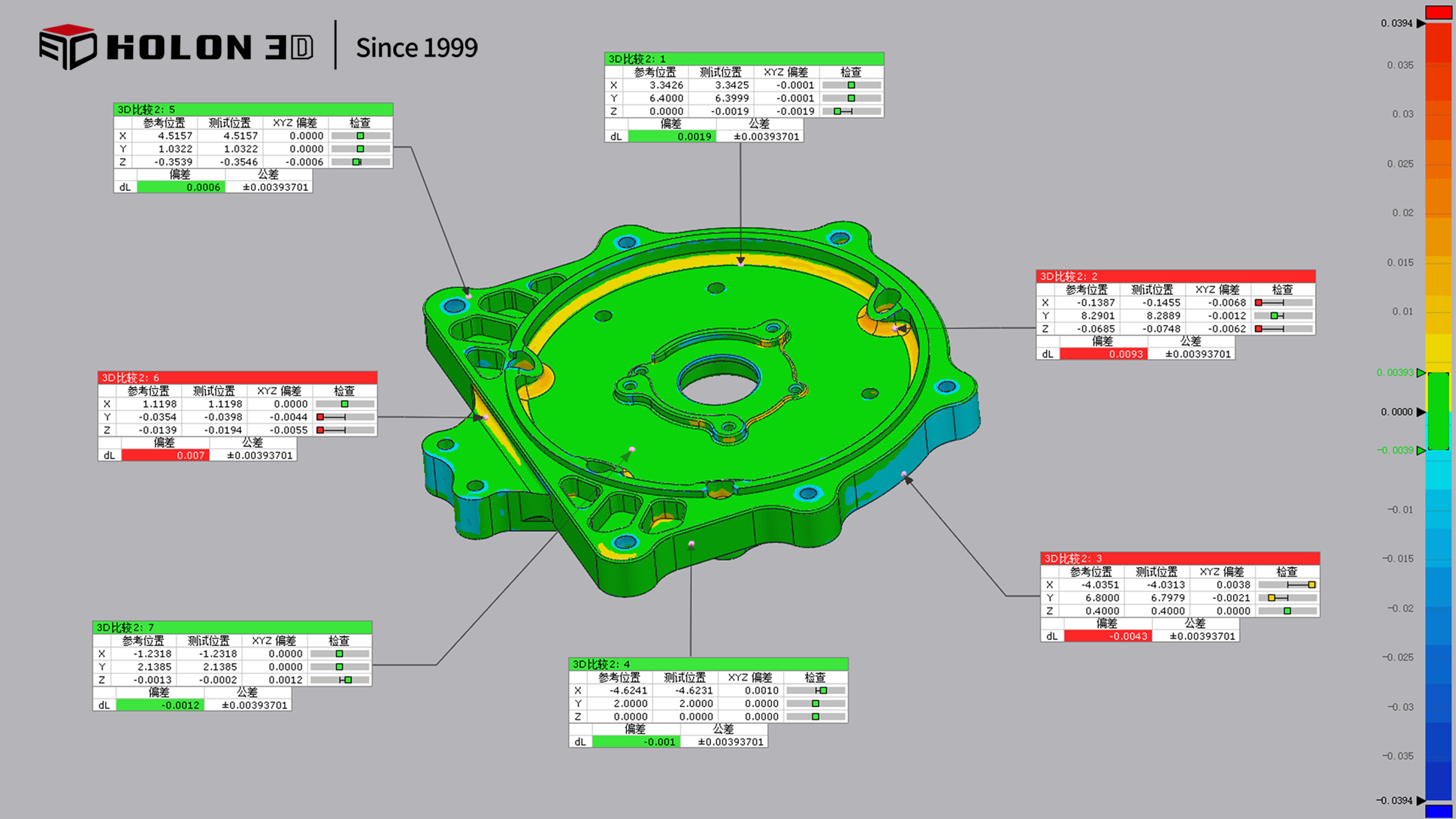

數據比對分析圖

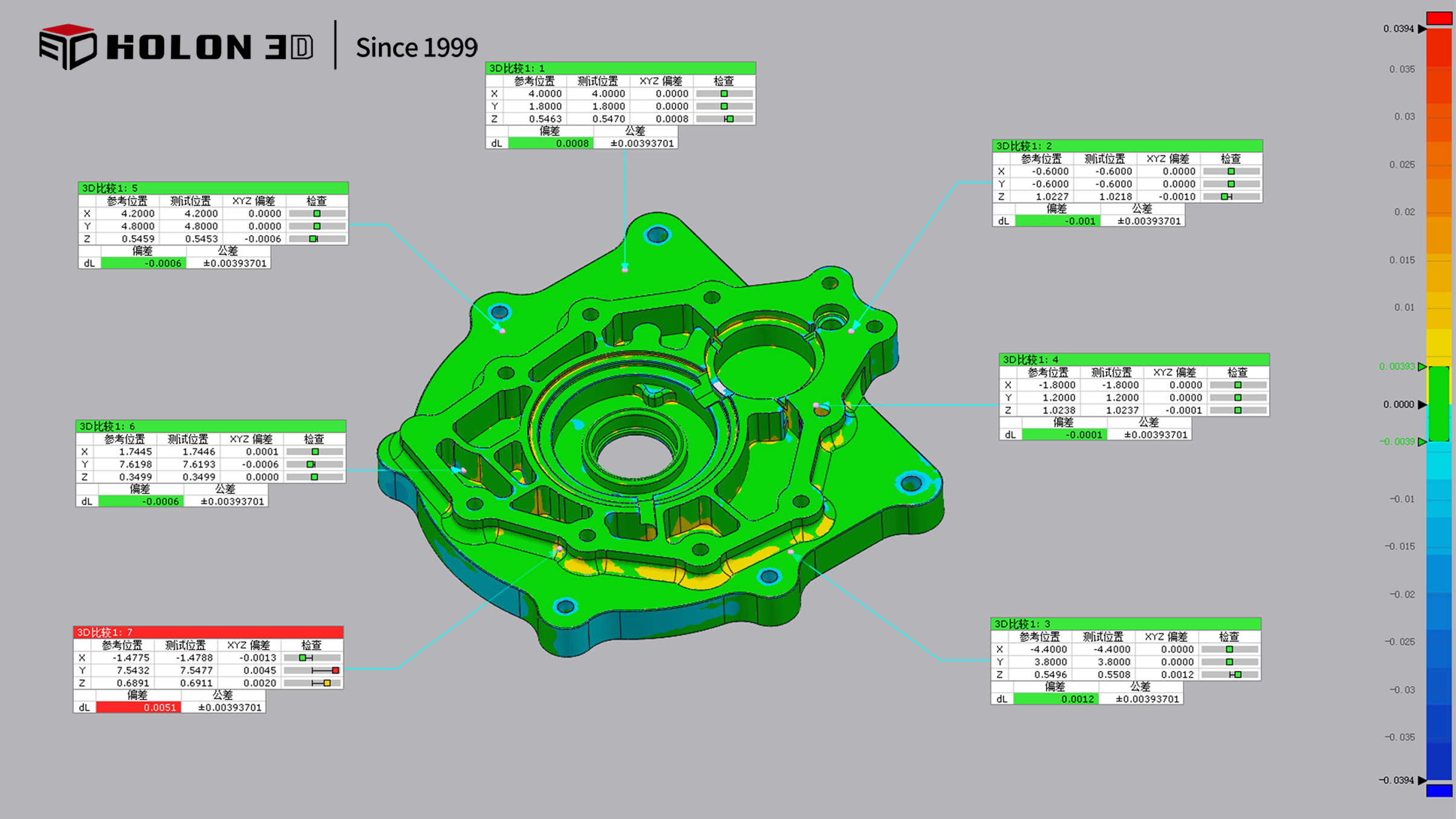

數據比對分析圖
