舷側摩托艇卡合支架是摩托艇船體與外接設備的核心連接部件，其卡合精度與結構強度直接影響設備安裝穩定性及航行安全。客戶需通過三維掃描獲取支架高精度完整數據，既用于逆向建模生成可直接投產的 CAD 模型，也為后續產品結構優化提供數據依據。因支架結構包含精密卡合齒、異形安裝面等復雜特征，對掃描精度與細節還原度要求嚴苛，傳統測量方式難以滿足需求，故選用 HOLON3D Smart 49 手持式全藍激光工業級三維掃描儀，提供高效精準的數字化逆向解決方案。

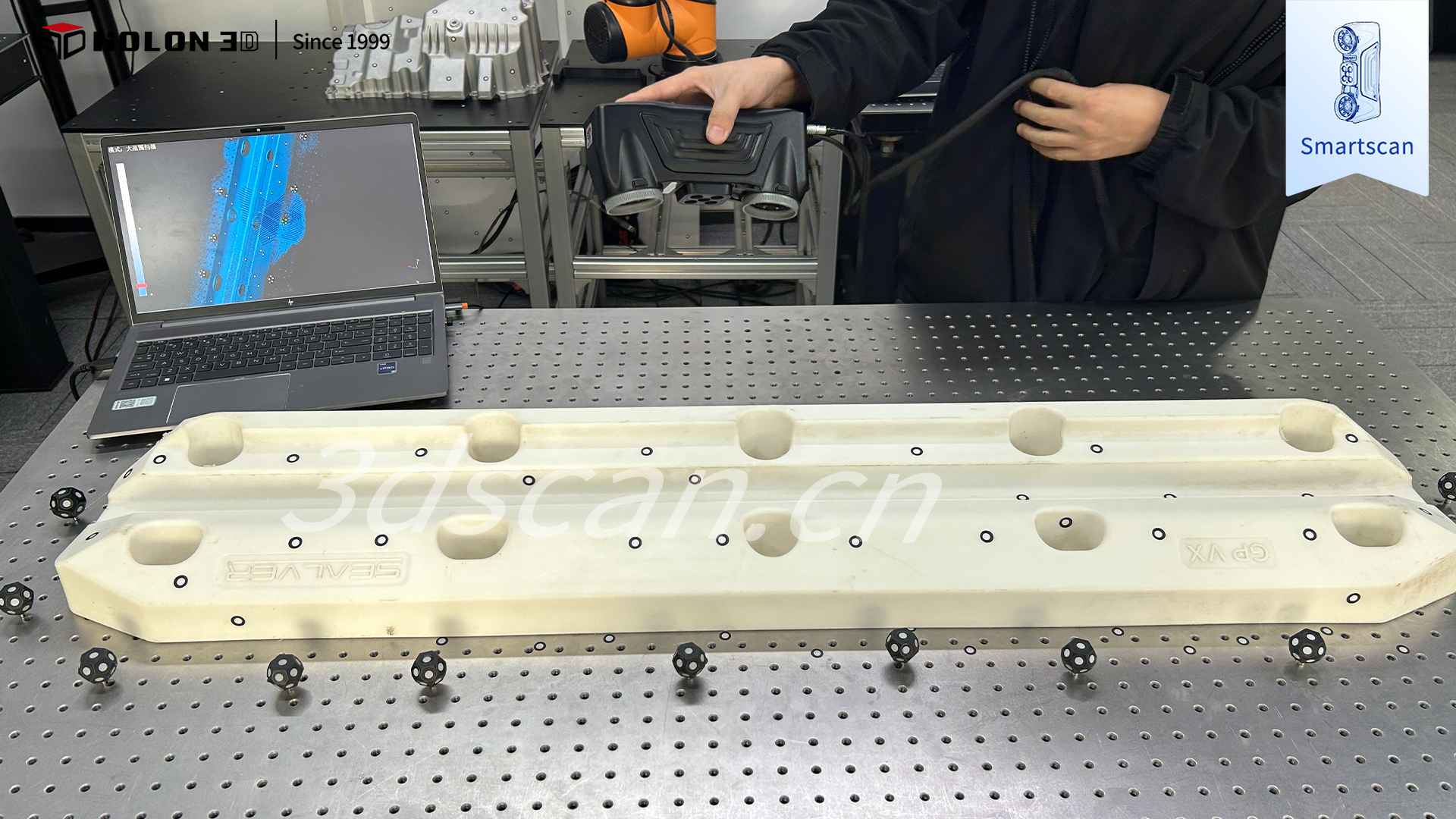

掃描實物圖現場圖

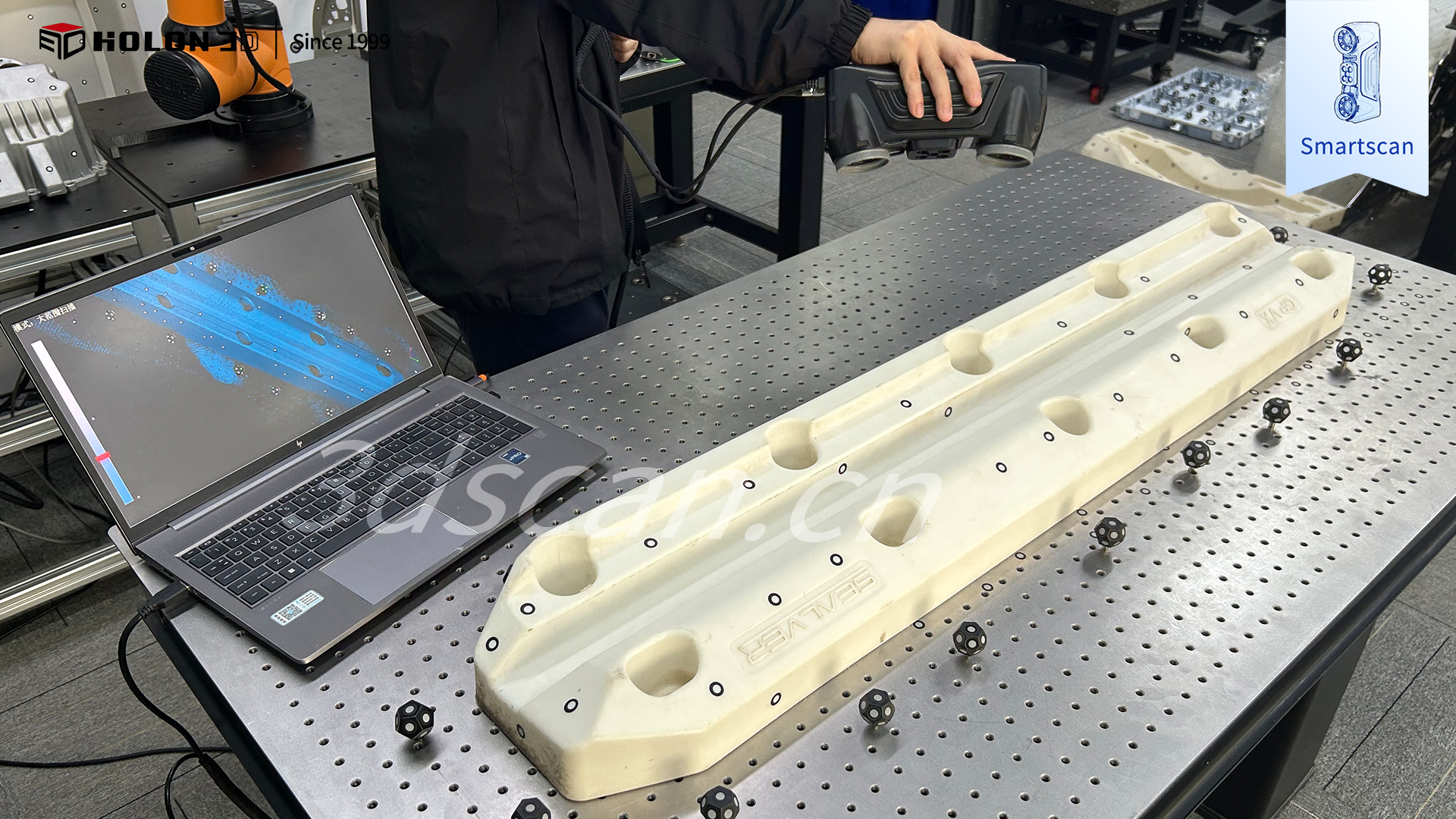

掃描實物圖現場圖
該發泡材質卡合支架的掃描核心難點在于數據完整性的保障，傳統局部測量工具無法全面覆蓋所有特征，易形成掃描盲區，導致關鍵細節數據缺失，進而影響逆向建模的精度和后續產品優化的可靠性。同時，傳統測量方式人工拼接數據易產生累計誤差，無法滿足生產加工與結構優化的雙重高精度要求。

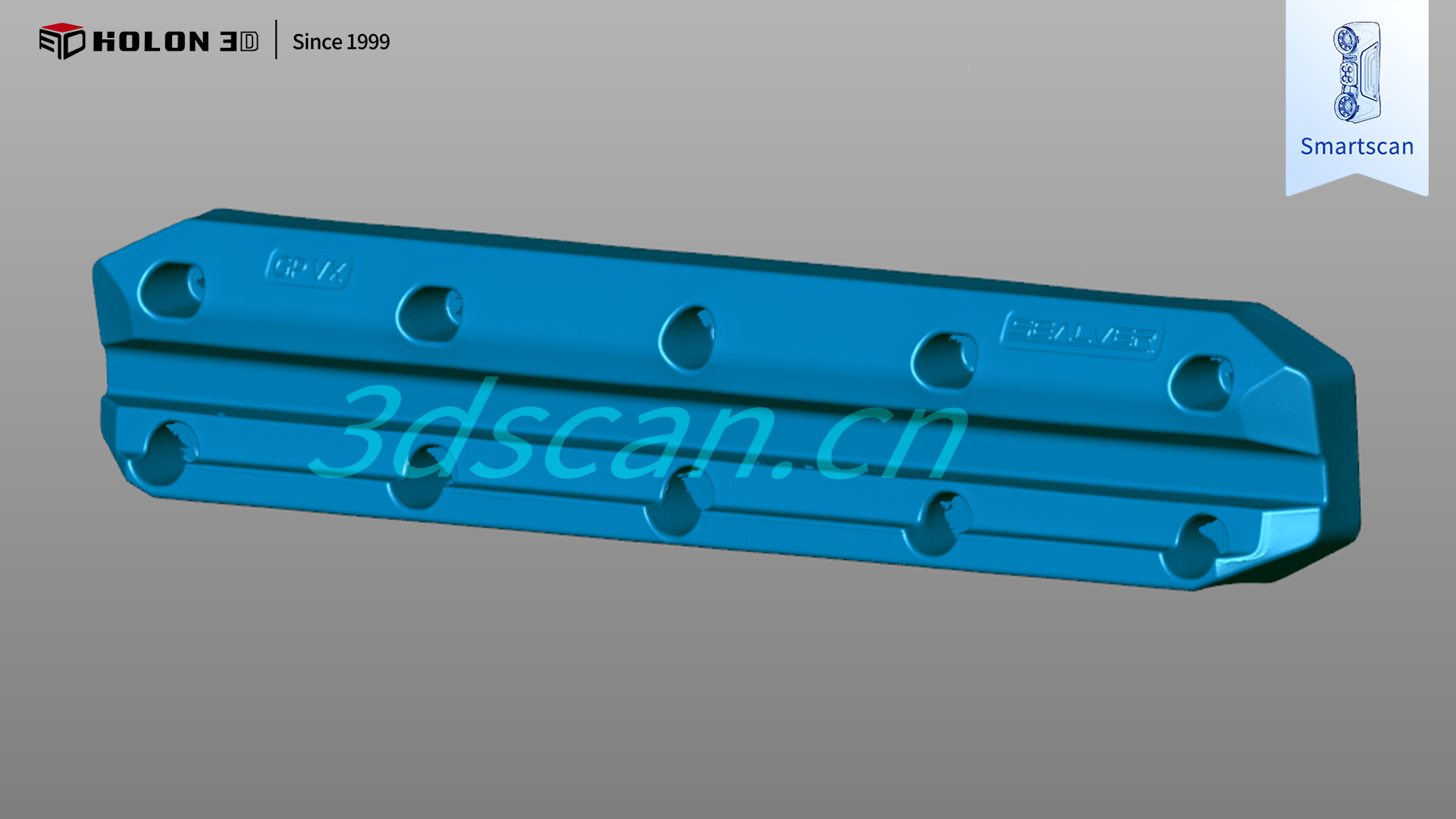

掃描數據圖

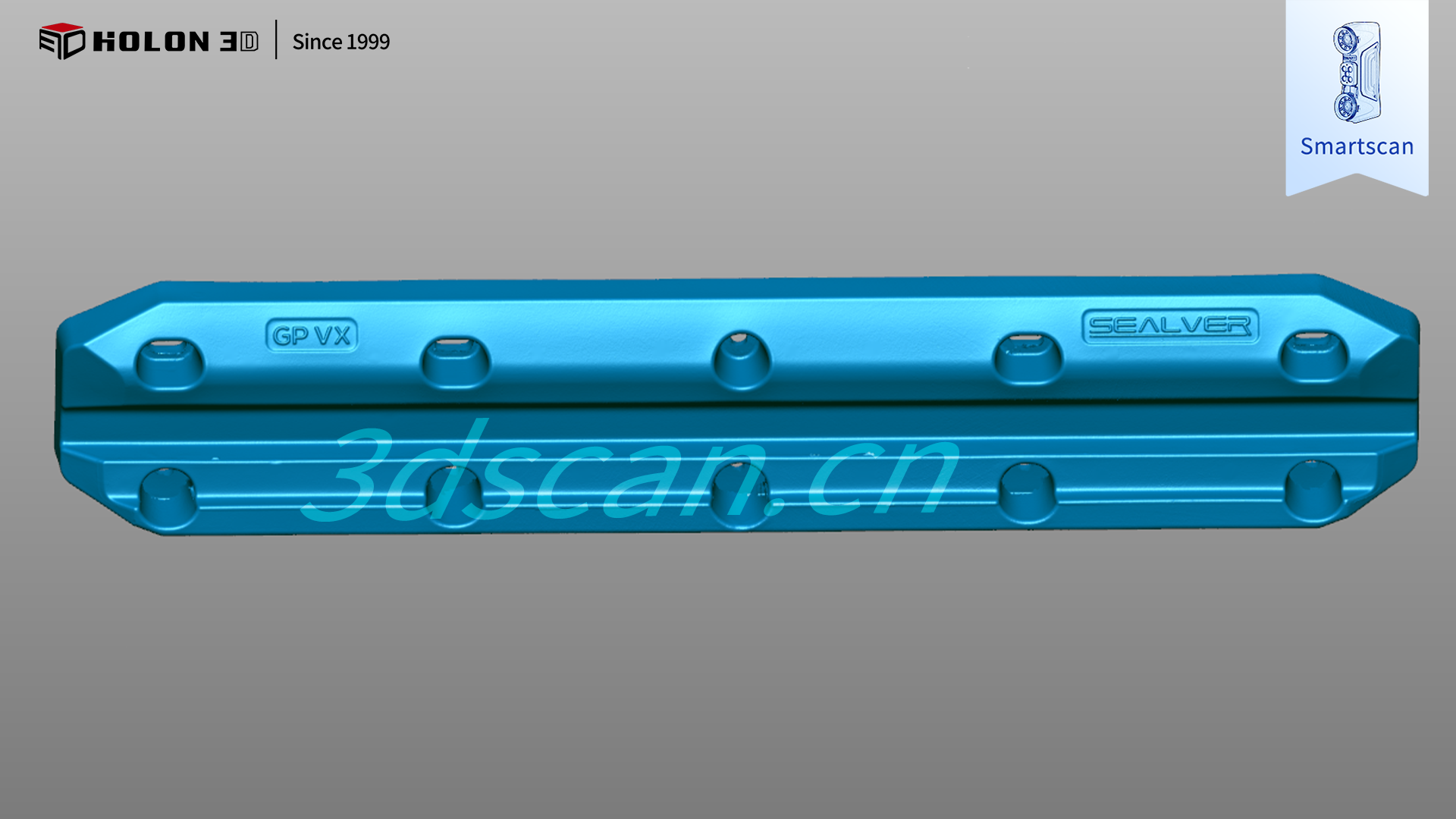

掃描數據圖
采用 HOLON3D Smart 49 掃描儀可針對性破解完整性難題，其具備工業計量級精度，搭配全藍激光技術，無需特殊預處理即可適配發泡材質，精準捕捉支架的整體輪廓與細微特征。設備搭載四種掃描模式，可根據支架不同特征區域靈活切換，配合手持設計自由調整掃描角度，輕松深入隱蔽銜接部位，實現全特征無死角掃描。高速無接觸式測量避免對發泡材質造成損傷，且不受場景約束，僅需粘貼少量標志點即可穩定輸出高密度點云數據。掃描數據可直接導入逆向建模軟件生成合格的生產用 CAD 模型，同時為產品結構優化提供精準數據支撐，完全契合客戶雙重需求，為舷側摩托艇卡合支架的復刻生產與性能升級提供可靠數字化保障。

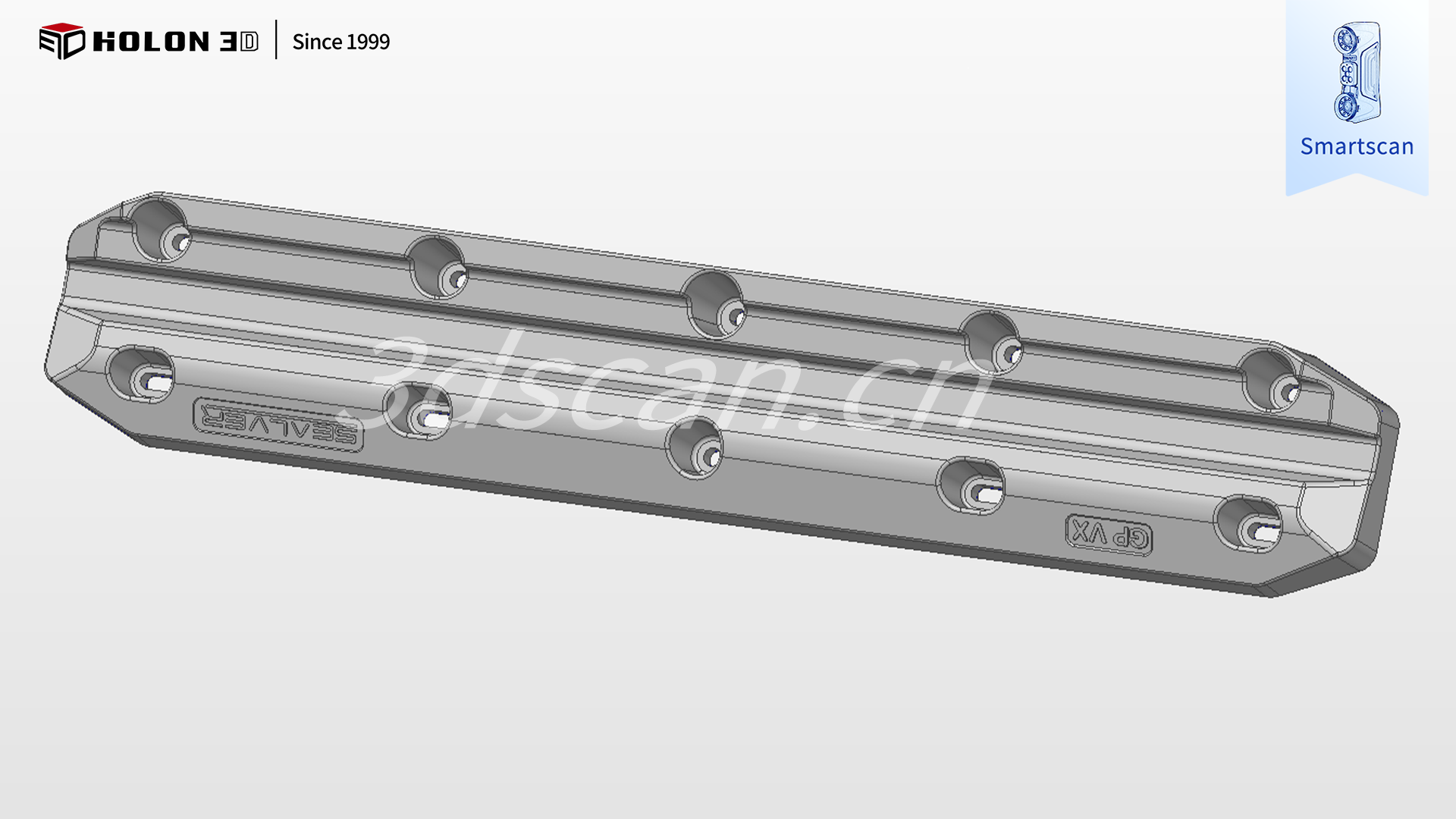

逆向建模數據圖

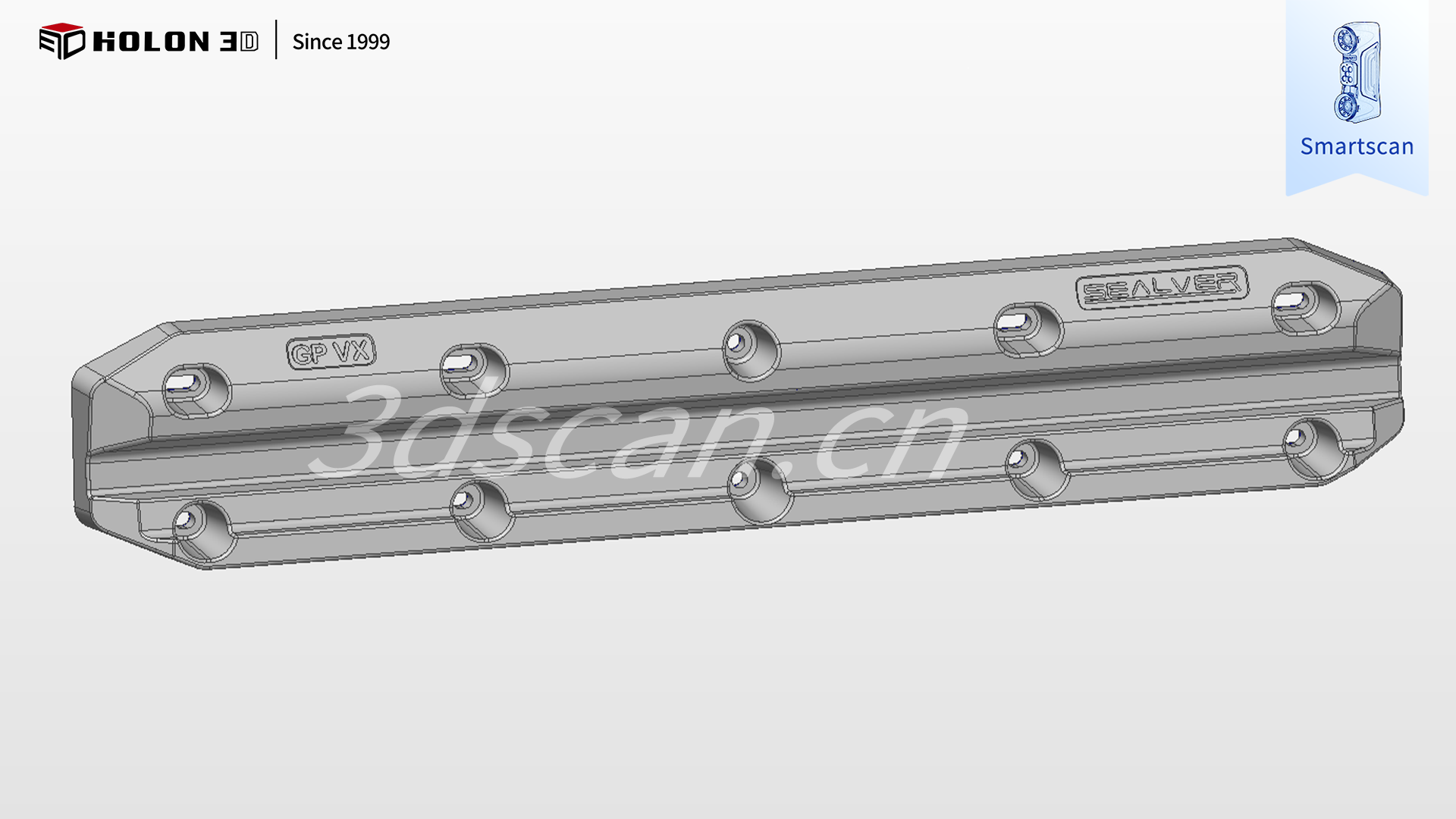

逆向建模數據圖
