飛機零配件三維掃描
發布時間：2025-02-27
瀏覽數：465
- A +
- A
- A -
飛機是高端制造技術的體現，無論是對于組件的制造，還是產品檢測，甚至飛機裝配過程，不允許有任何的錯誤，對測量檢測技術要求極高。華朗三維憑借專業，嚴謹，豐富的技術手段，為客戶提供三維數字技術綜合解決方案。
面臨問題
1、客戶對飛機零配件的三維數據有非常高的精度要求，整體誤差需要控制在0.02mm以下。
2、需要對飛機零配件上的孔位以及溝槽進行精確定位，用傳統的測量方法的獲取飛機零配件數據量不足，無法進行二次設計以及產品的質量檢測。
解決方案

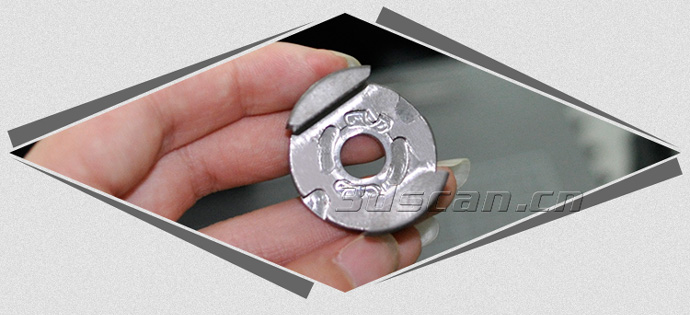

飛機零配件
針對飛機零配件的特征，華朗三維工程師提出解決方案中使用：三維掃描儀HL-3DM（快速獲取飛機零配件高精度的三維數據）+逆向設計軟件（將飛機零配件點云數據轉換為三角網格面數據），進行飛機零配件的二次設計。
1、前期準備工作：
噴涂顯像劑、黏貼標識點。
2、三維掃描：
變換飛機零配件不同角度，使三維掃描儀（HL-3DM）全方位的獲取飛機零配件三維數據，僅需10分鐘就能獲取飛機零配件三維數據，精度達到0.01mm。獲取的飛機零配件點云數據密度大，細節特征還原性好。將飛機零配件三維數據導入逆向設計軟件中，進行飛機零配件的二次設計。

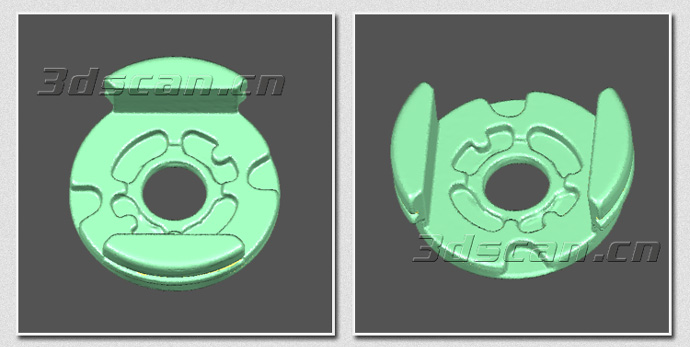

飛機零配件點云數據

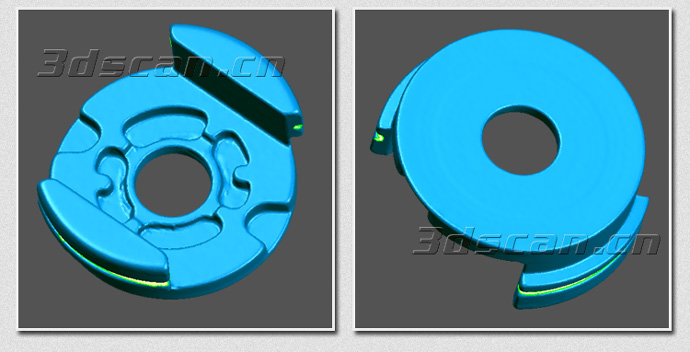

飛機零配件STL數據
