采用華光三維拍照式三維掃描儀HL-3DS，并應用對戰斗機操縱桿三維模型與實體進行對比分析以獲得精確的三維數據。從而提高了產品設計的準確性，大大縮短產品研發設計和加工周期并降低了成本。
面臨問題| Practical problems
1、戰斗機操縱桿對項目技術指標非常嚴苛，對飛機配件三維數據精度要求非常高，整體誤差需要控制的非常低，傳統的測量方法不能滿足客戶需求。
2、一般的測量方法數據采集密度不夠(數據量不足)而且對于戰斗機操縱桿曲面以及弧度無法測量，無法正常的進行檢測，后期也不能進行質量檢測與二次設計。

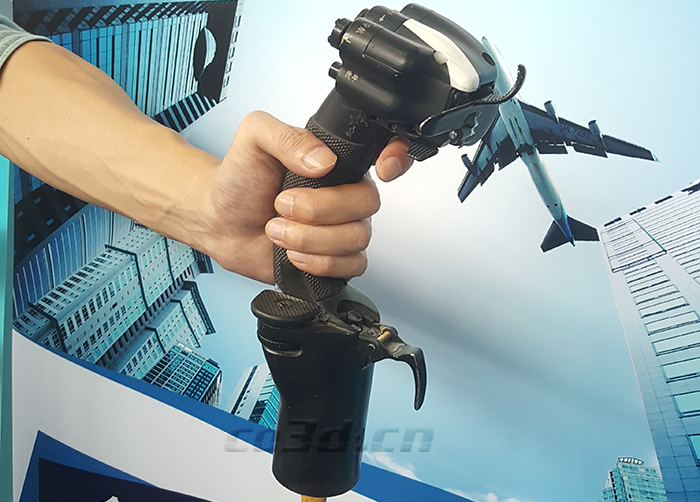

蘇27戰斗機操縱桿實物圖
解決方案| Co3d solution
配件構造質量直接影響到制造飛機的效率，因此對戰斗機操縱桿的質量把控特別重要。華光三維工程師提出解決方案中使用：拍照式三維掃描儀HL-3DS快速獲取戰斗機操縱桿高精度的三維數據通過逆向設計軟件將戰斗機操縱桿點云數據轉換為三角網格面數據在用檢測軟件迅速檢測戰斗機操縱桿 (CAD) 模型和產品的制造件之間的差異，協助該公司進行高端技術的研究和突破。
前期準備工作
噴涂顯像劑：提高樣件表面底色對比度，獲取更好的掃描數據。
貼標志點：使獲取的數據在掃描軟件中進行定位拼接。
蘇27戰斗機操縱桿掃描圖
蘇27戰斗機操縱桿STL數據圖
蘇27戰斗機操縱桿STL數據圖
