飛機擋風玻璃是保障擋風玻璃裝配精度與座艙密封性能的關鍵結構件，客戶需通過三維掃描獲取該邊框的高精度、高細節還原度及完整三維數據，與原始模型比對生成三維檢測色譜圖，直觀量化邊框尺寸公差、裝配基準位偏差等核心指標，以此科學判斷邊框是否合格。由于客戶對掃描精度、數據完整性要求嚴苛，且需適配維修廠、生產車間等多場景檢測需求，傳統測量方式難以滿足高精度檢測標準，因此選擇 HOLON 3D Model 49 手持式全藍激光工業級三維掃描儀，為飛機擋風玻璃邊框提供精準高效的數字化檢測方案。

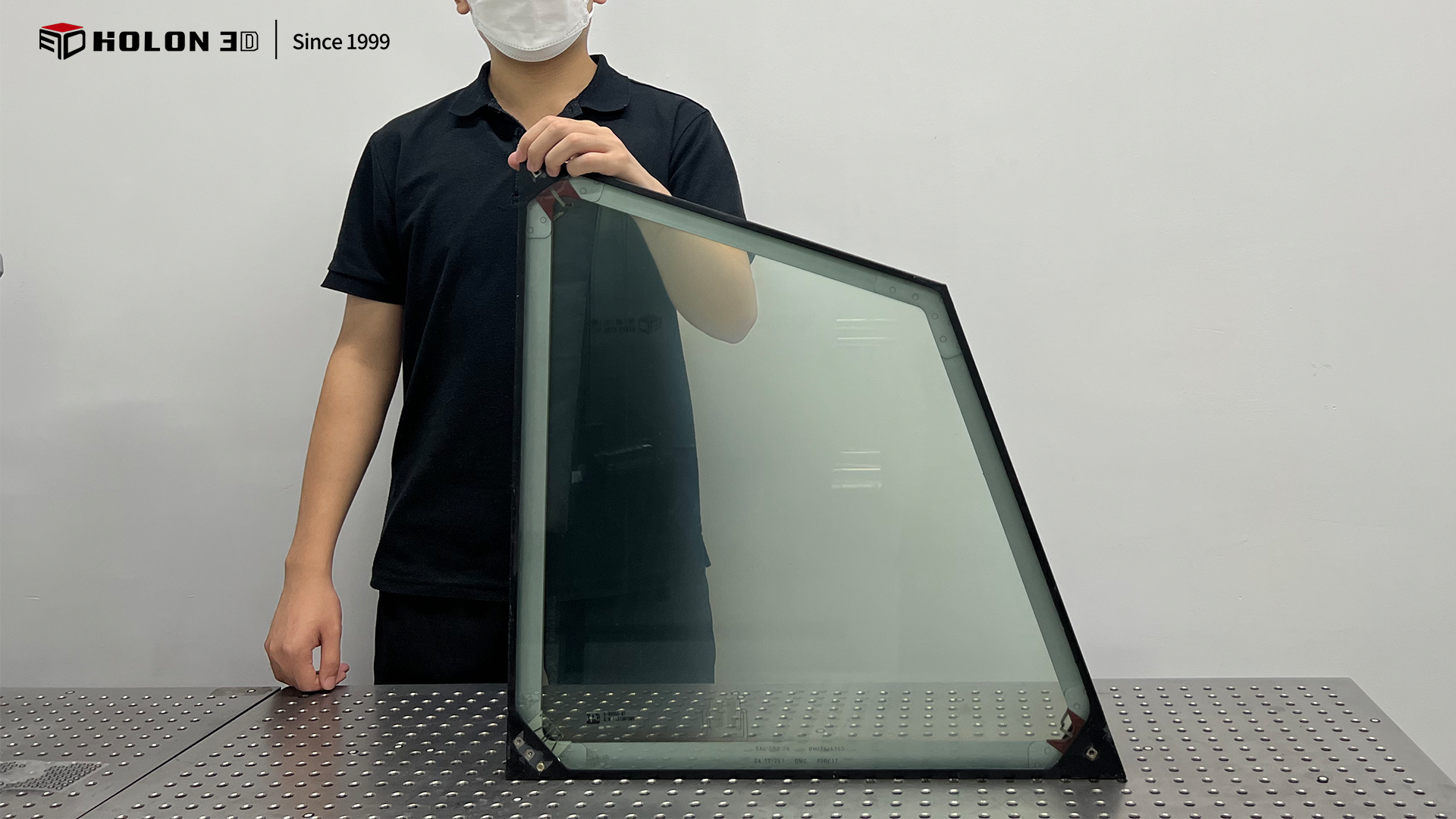

飛機玻璃實物圖
飛機擋風玻璃的檢測核心難點集中在尺寸精度與細節捕捉上：其一，邊框雖無特殊曲面結構，但作為裝配關鍵件，其邊緣平整度、裝配孔位間距、基準面公差等指標要求嚴格，傳統局部測量工具（如卡尺、量規）無法一次性獲取全尺寸數據，人工多點測量易產生累計誤差，影響檢測結果準確性；其二，邊框表面材質特性特殊，傳統掃描設備易受材質影響出現局部數據失真，難以精準還原孔位邊緣、基準面交界等細節特征；此外，傳統測量方式效率低下，受場景約束明顯，無法靈活應對維修廠現場快速檢測、生產車間批量抽檢等需求，制約整體質檢進度。
采用 HOLON 3D Model 49 手持式全藍激光工業級三維掃描儀可針對性破解飛機擋風玻璃檢測的核心難題。該掃描儀具備工業計量級精度，搭配全藍激光技術的強材質適配性，無需對邊框表面進行任何預處理，即可穩定采集高質量數據，避免材質干擾導致的失真問題；搭載標準模式、大范圍模式、深孔模式、精細模式四種掃描模式，可根據邊框的整體輪廓、裝配孔位、邊緣細節等不同特征靈活切換，配合手持靈活操作設計，不受邊框結構限制，全面覆蓋孔位內側、基準面交界等關鍵區域，實現無死角全特征掃描；掃描儀高速掃描能力大幅縮短單件檢測時間，無接觸式測量方式既避免了對邊框表面的損傷，又能快速獲取高密度點云數據，保障檢測效率與數據可靠性；其適應性極強，在維修廠、生產車間等不同環境下，僅需粘貼少量標志點輔助定位，無需搭建復雜檢測平臺，即可穩定輸出高質量數據。掃描后的數據與原始模型比對可生成清晰的三維檢測色譜圖，準確量化各項誤差分布，科學判斷邊框合格性，完全契合客戶嚴苛的檢測需求，為飛機擋風玻璃的質量管控、維修校準及生產工藝優化提供可靠數字化支撐。

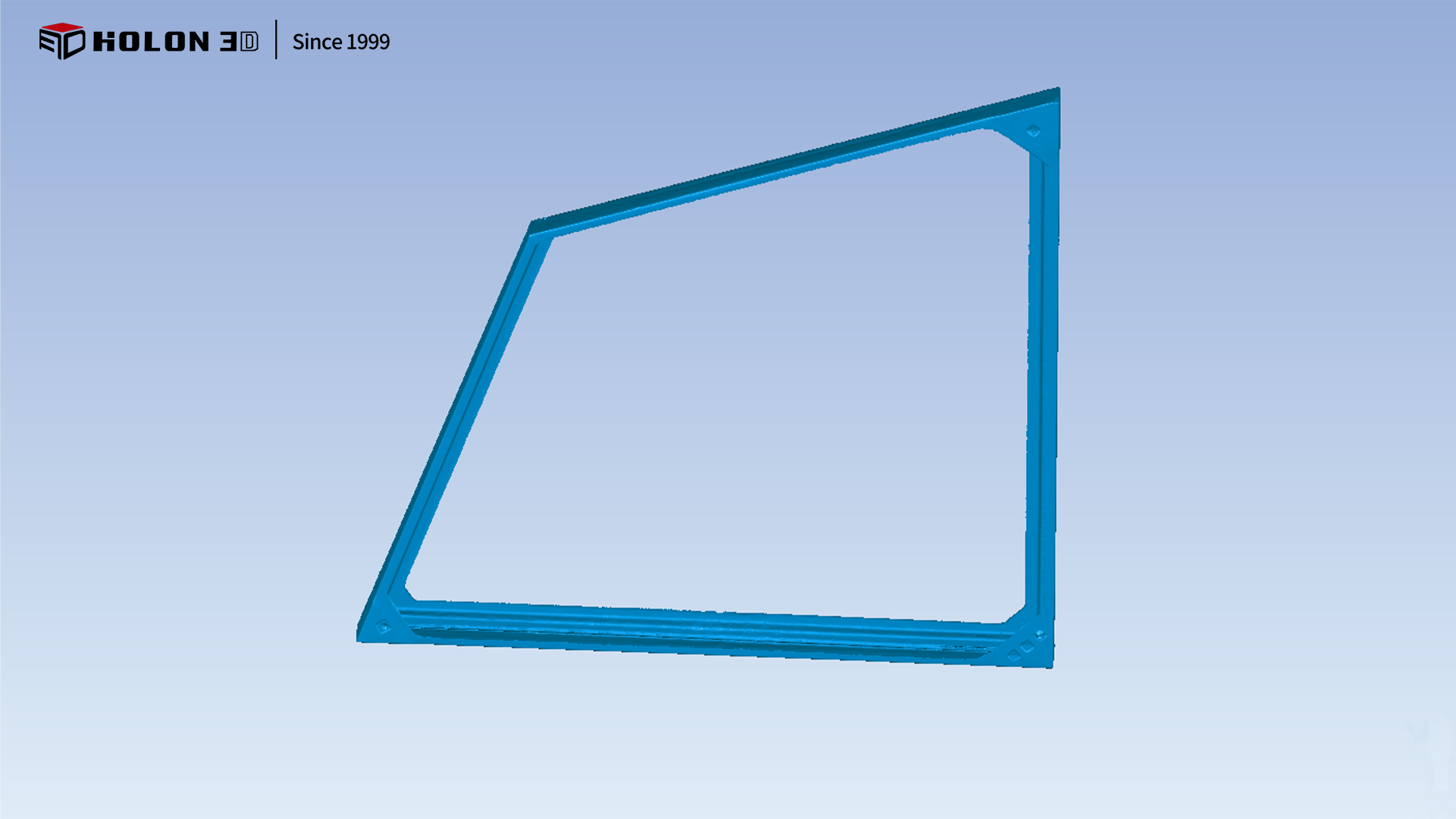

掃描數據圖

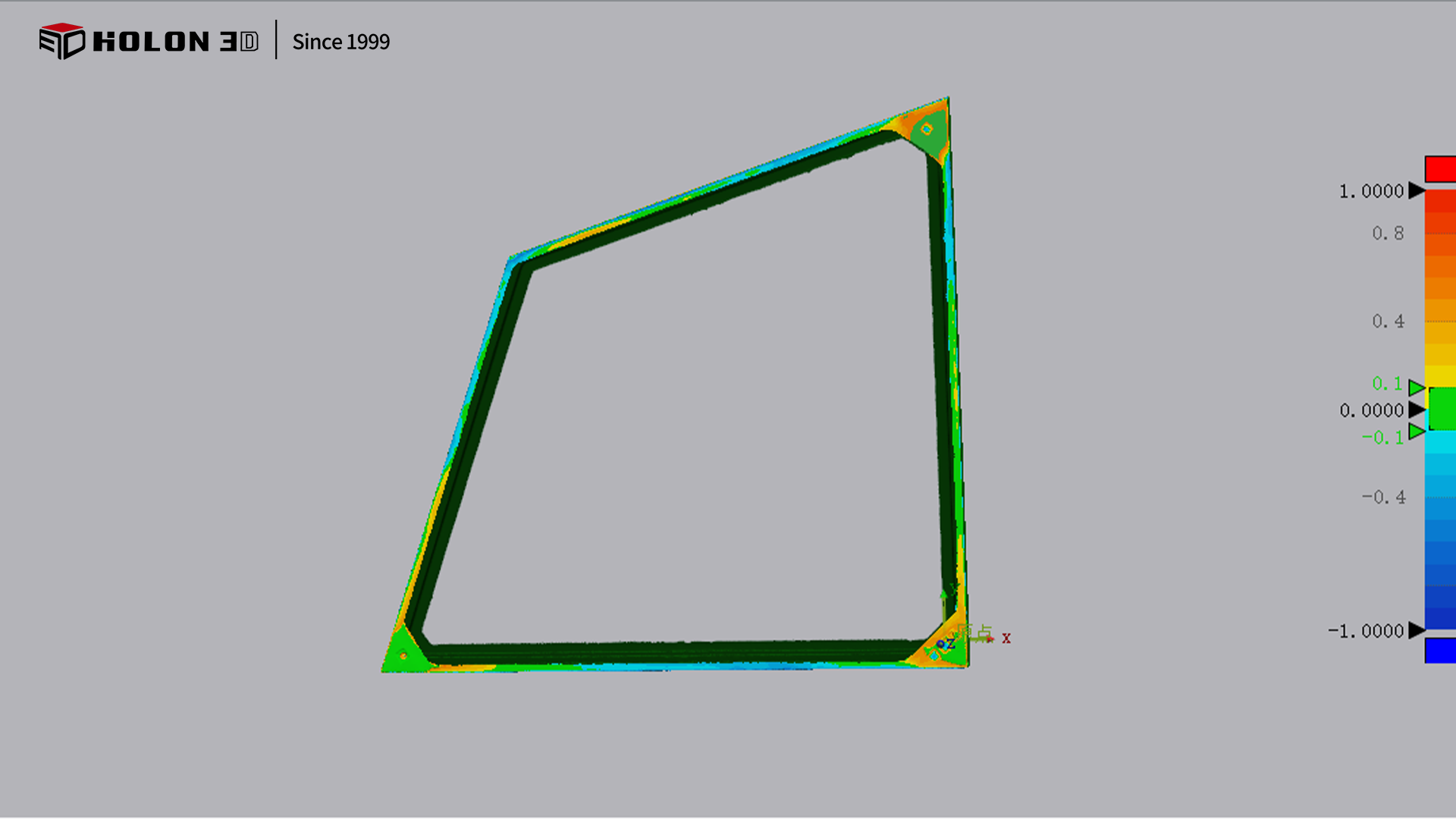

三維檢測色譜圖
