境外某企業需要對小型功放音響進行三維掃描，想改進現有的生產方式，加快產品生產效率，增加產品合格率。采用傳統的生產方式，設計成本高，生產周期長，相似度還很難達到客戶要求的標準。經過多途徑的技術了解后，決定采用三維掃描儀獲取掃產品三維數據，提高產品的生產效率。

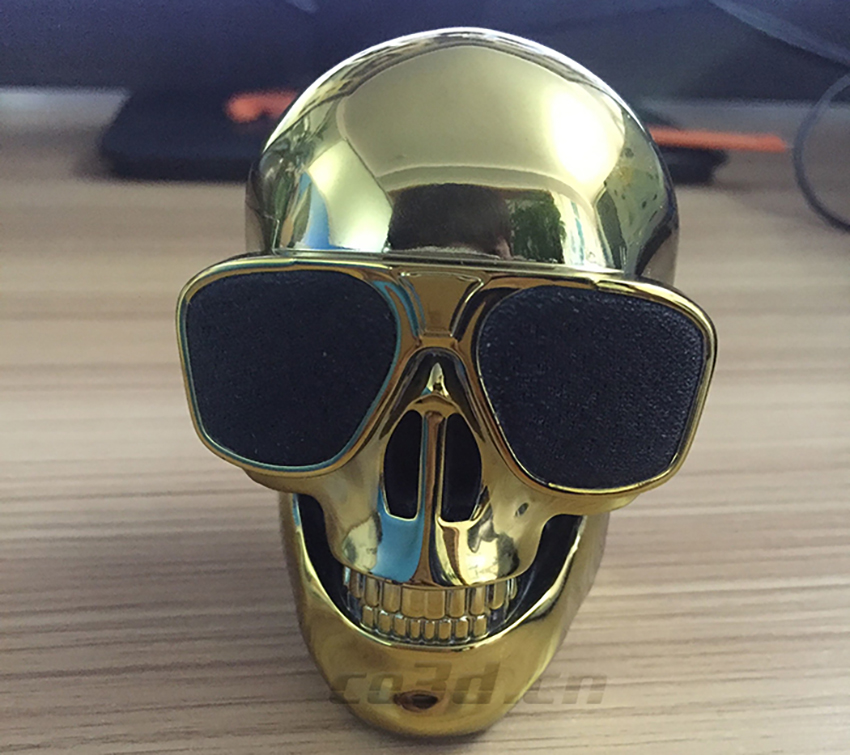

音響現場圖
面臨問題
1、采用傳統的設計方式，成本高，生產周期長，不能在期限內交貨。
2、功放音響的表面復雜，曲面變化大，紋理精細且反光采用傳統的測量方法獲取數據的速度慢且不完整。
解決方案
針對客戶所面臨的問題，華朗三維工程師提出解決方案，使用綜合型三維掃描儀HL-3DX+(快速獲取音響高精度的三維數據)+逆向設計軟件(將音響點云數據轉換為三角網格面數據)+設計軟件(根據客戶需求直接在音響的三維數字模型上修改設計)，加快音響生產效率，增加合格率。

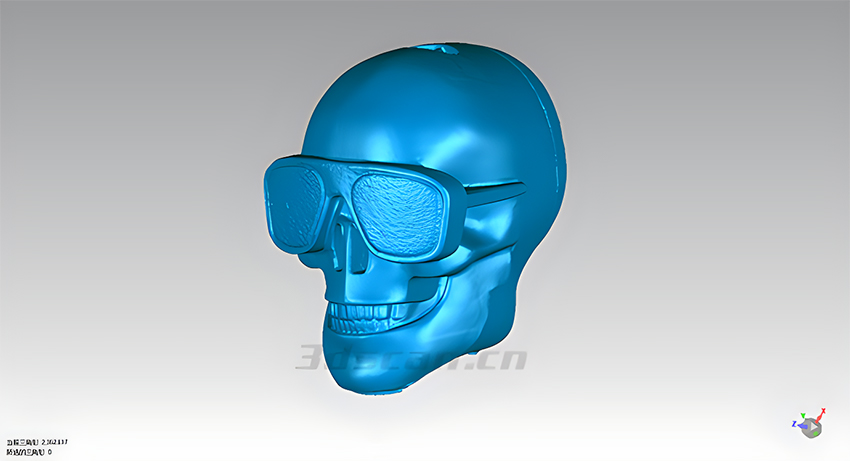

音響STL數據圖
