LED燈具有使用低壓電源、耗能少、適用性強、穩定性高、響應時間短、對環境無污染、多色發光等的優點，使用率越來越高。相對應的對于LED燈的生產廠家的加工效率也需要越來越高。

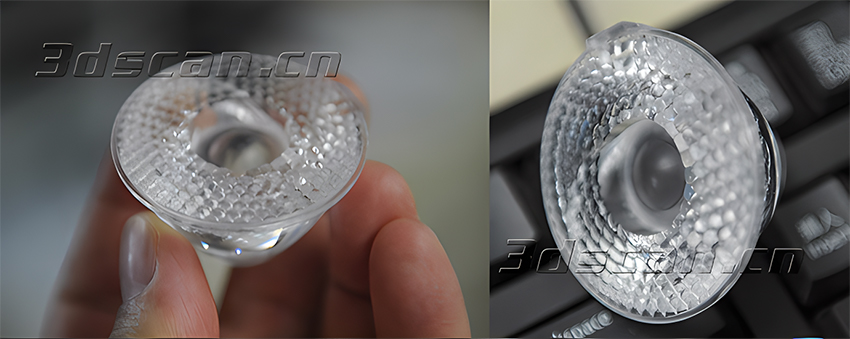

LED燈珠現場圖
1、此LED燈芯曲面較多，形狀也較復雜，從而使得模具設計越來越困難，設計的時間也增長。
2、傳統的三坐標測量儀在測量復雜幅面時：
①所取得測量點數目有限而不能準確地表達曲面的三維數據
②同時作為使用硬質探頭的測量儀器也不適合像塑料這樣的軟質材料的三維數據測量。
該LED燈芯曲面較多，形狀也較復雜，從而使得模具設計越來越困難，設計的時間也增長。針對客戶所面臨的問題，華朗三維技術工程師使用三維掃描儀HL-3DM（快速獲取LED燈芯高精度的三維數據）+逆向設計軟件（將LED燈芯點云數據轉換為三角網格面數據）+設計軟件中進行后期處理，加快LED燈芯的二次設計。
1、首先利用三維掃描儀HL-3DM對LED燈芯進行掃描，獲得高精度、高精確度的點云資料；
2、通過逆向設計軟件處理得到STL格式的三維模型；
3、 將LED燈芯三維數據導入逆向建模軟件進行逆向建模。
4、 利用逆向建模軟件處理得到的CAD數據，即可用于CNC機床加工、快速成型、外觀質量檢測等應用
獲取LED燈芯三維數據后續應用廣泛：
1.產品的改良；
2.產品質量比對；

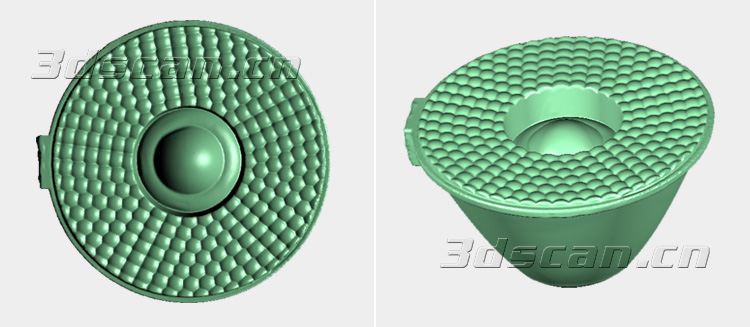

LED燈珠STL數據圖

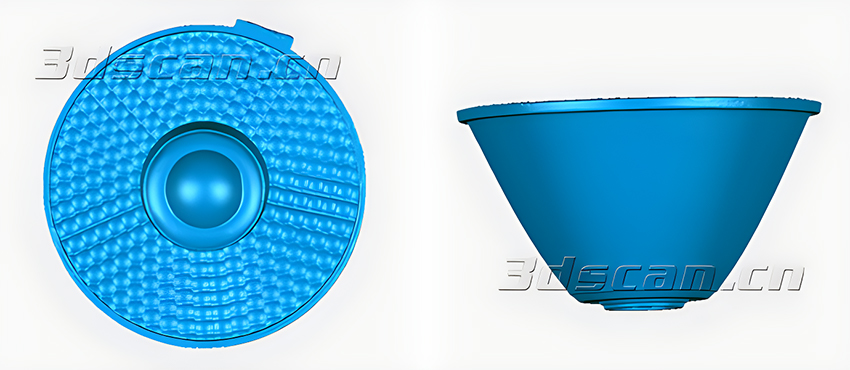

LED燈珠點云數據圖
