光學儀器精密配件三維掃描案例
發布時間：2024-04-11
瀏覽數：1228
- A +
- A
- A -
國內某知名企業需對日本進口光學儀器精密配件進行三維測量，獲取高精度三維數據進行開模加工生產，為后期加速產品配件跟換、設計與開發，提高精密儀器配件的生產效率。
面臨問題
1、光學儀器精密配件形狀不規則且孔位較多，表面紋理輪廓弧面多，客戶需要對測量的三維尺寸數據和孔位精度要求高，給傳統的測量工作帶來很大難度。
2、采用傳統的測量方法，十分的繁瑣、耗時，而且不易對光學儀器精密配件整體結構、孔位進行準確、快速地測量與掃描，且獲取的數據不夠完善。

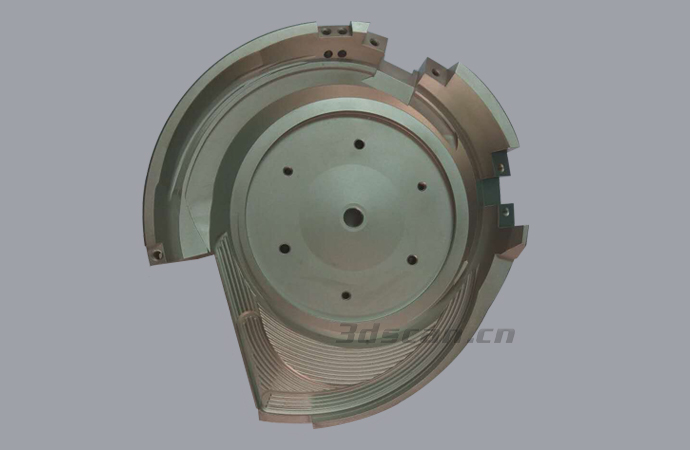

光學儀器實物圖
解決方案
根據儀器精密配件形狀不規則且孔位較多，表面紋理輪廓弧面多等特點。華朗三維技術工程師提出解決方案使用HL-3DS+快速獲取了光學儀器精密配件三維數據，不僅數據精度高而且掃描速度快結合三維逆向軟件成功完成工件的整體掃描，為后期產品的開模加工生提高了效率，節約了成本，產滿足了客戶的掃描需求。

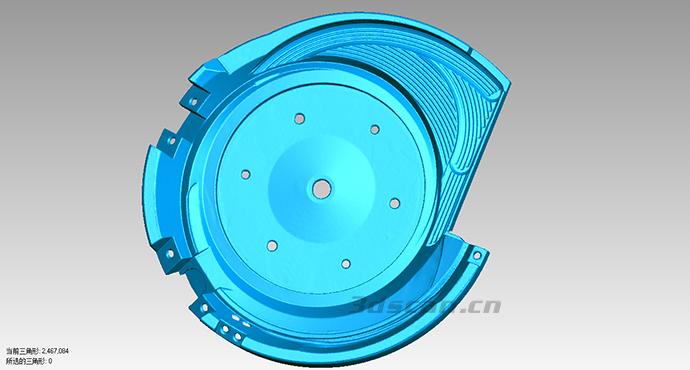

光學儀器掃描數據圖

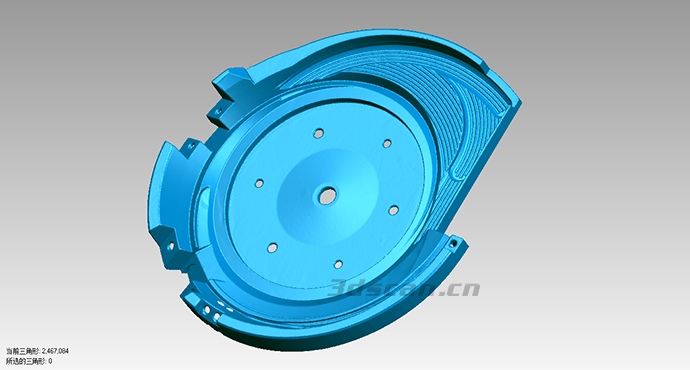

光學儀器掃描數據圖
光學儀器掃描數據圖
