客戶是一家集生產和銷售為一體的知名風機制造企業，需要對風機葉輪進行掃描對比分析。為了迎合市場需求，提高企業的競爭力，客戶決定摒棄傳統的對比方法，引進新型掃描對比手段。客戶了解到華光三維為國內首家手持式掃描儀廠家，能夠快速精確地獲取詳盡的三維掃描對比結果，分析產品是否合格，提高產品質量以及檢測對比的效率。
風機葉輪實物圖
面臨問題| Practical problems
1、風機葉輪整體輪廓復雜，表面有曲面和弧度等結構組成，葉片部分容易造成死角陰影，客戶需要能精確測量出葉輪的數據，精度要高，然而掃描工作具有一定的難度。
2、如果采用以往傳統的檢測方法（如檢具、治具、三坐標等），制作方法難度高，在人力和時間上會消耗較多，且會出現數據不完整的現象，很多尺寸及形位特征無法有效的測量，容易產生二次誤差，影響該產品生產質量和生產效率。

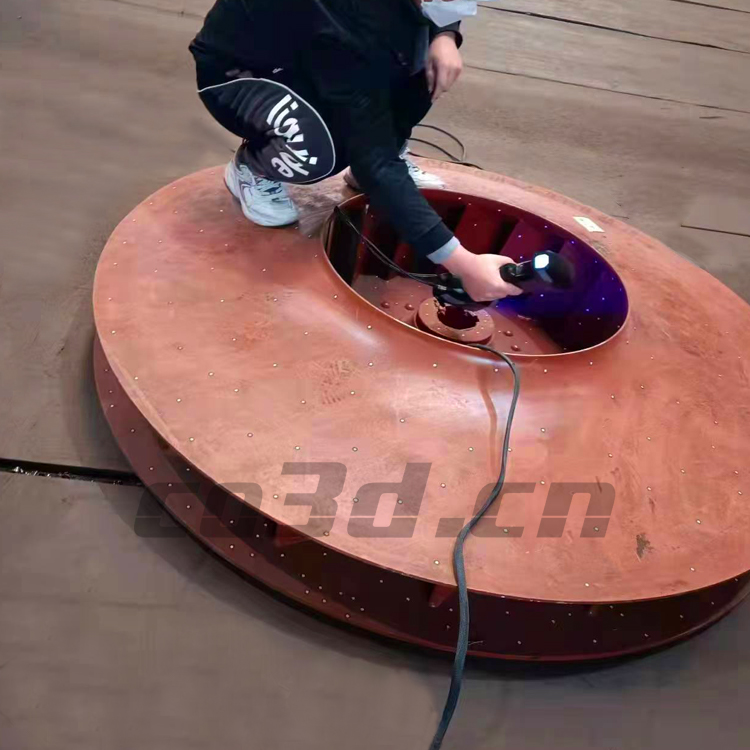

風機葉輪掃描現場圖
解決方案| Co3d solution
針對客戶面臨的問題，根據華光三維以往積累的經驗，在客戶提出需求的時候，快速就能想到可行解決方案。在掃描樣件上貼標志點，利于定位拼接。使用我司手持式三維掃描儀HOLON771對樣件進行快速的全面掃描，掃描儀掃描速度極快，單機測量精度高，輕松掃描大中型物體。而且能實時可視化，在電腦屏幕上看到正掃描的部分，可進行補掃漏缺，方便實用。
掃描獲取高精度數據，將三維數據導入三維軟件處理，對數據進行分析，可查看葉輪是否合格或所存在的問題在哪，細節掃描處理效果好，提高了產品質量和檢測的效率，也為后期產品開發提供了可參考數據。
風機葉輪掃描STL數據圖
風機葉輪掃描對比圖
