大型機械齒輪軸三維掃描
發布時間：2024-07-03
瀏覽數：883
- A +
- A
- A -
齒輪軸主要承受交變載荷，沖擊載荷，剪切應力和接觸應力大。軸部易產生裂紋，齒部易磨損。因此對齒輪軸的心部要求有一定的強度和韌性，有較高的疲勞極限和抗多次沖擊能力。表面還應具有一定的硬度和耐磨性。
面臨問題
面臨問題| Practical problems
1.大型機械齒輪軸對加工生產精度要求很高，齒輪曲面較為復雜，客戶需要對工件進行掃描檢測，測量齒輪變形量。
2.為了保證精度，客戶要求不能噴涂顯像劑，齒輪軸的反光面給掃描帶來了很大的難度。

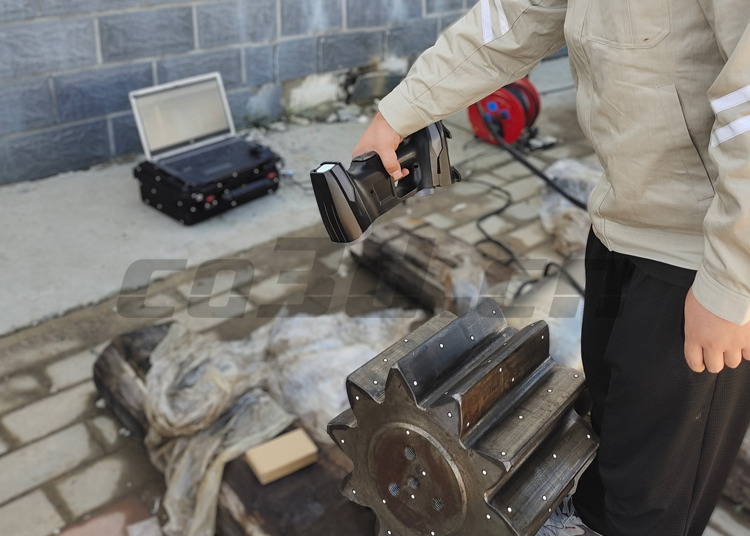

大型機械齒輪軸掃描現場
解決方案
解決方案| Co3d solution
大型機械齒輪軸長2m，直徑50cm，使用HOLON B71三維掃描儀，11對交叉藍色激光線用于大范圍模式對軸部進行快速掃描，7束平行藍色激光線用于精密模式對細節部分進行特征提取，1束單線深孔模式對特別曲面進行掃描，最終獲得大型機械齒輪軸完整三維數據。
HOLON B71手持式三維掃描儀測量精度高達0.02mm，將完整高精度三維數據與原始數模進行三維對比，獲得簡單易懂的對比檢測報告，用于齒輪軸的變形量分析。
大型機械齒輪軸掃描現場
大型機械齒輪軸STL數據圖
