針對摩托車儀表盤孔位，曲面很多，也較復雜。華朗三維工程師提出解決方案中使用：三維掃描儀HL-3DS（快速獲取摩托車儀表盤高精度的三維數據）+逆向設計軟件（將摩托車儀表盤點云數據轉換為三角網格面數據），進行摩托車儀表盤的二次設計。
1、摩托車儀表盤有許多扣位和孔位，需要和摩托車上的儀表緊密配合。對摩托車儀表盤的三維數據有非常高的精度要求，整體誤差需要控制在0.02mm以下。
2、傳統的測量方法數據采集密度不夠（數據量不足）而且對于摩托車儀表盤的曲面以及孔位無法測量，后期也不能為二次設計提供數據支持。

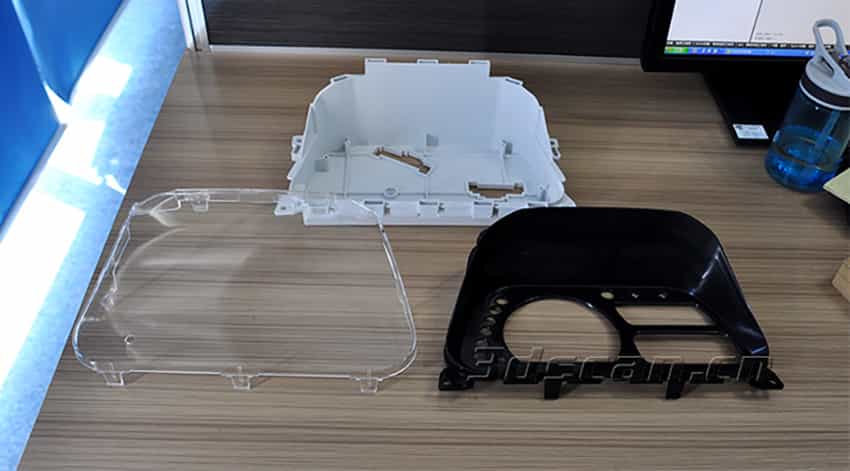

摩托車儀表盤
客戶原有的摩托車儀表盤設計進度已經不能滿足市場需求。針對客戶所面臨的問題，華朗三維工程師提出解決方案中使用：三維掃描儀HL-3DS（快速獲取摩托車儀表盤高精度的三維數據）+逆向設計軟件（將摩托車儀表盤點云數據轉換為三角網格面數據），進行摩托車儀表盤的二次設計。
1、前期準備工作
噴涂顯像劑：提高樣件表面底色對比度，獲取更好的掃描數據。
黏貼標志點：使獲取的數據在掃描軟件中進行定位拼接。
2、三維掃描
三維掃描儀（HL-3DS）掃描速度快，獲取摩托車儀表盤三維數據僅需10分鐘，數據精度高達到0.02mm。三維掃描儀（HL-3DS）采用外插法多頻相移光柵技術、標志點校準技術與全自動拼接等技術。將摩托車儀表盤數據導入三維逆向軟件中進行處理，快速的解決摩托車儀表盤生產質量與二次設計的問題，保證產品的正常生產，也為后續的設計改型提供了總要依據，提高了該公司的競爭力，為公司創造利益。

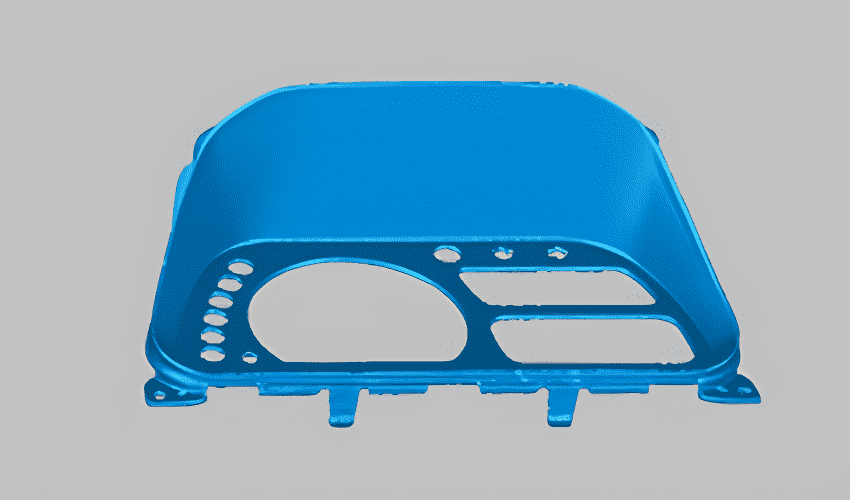

汽車儀表盤STL數據圖

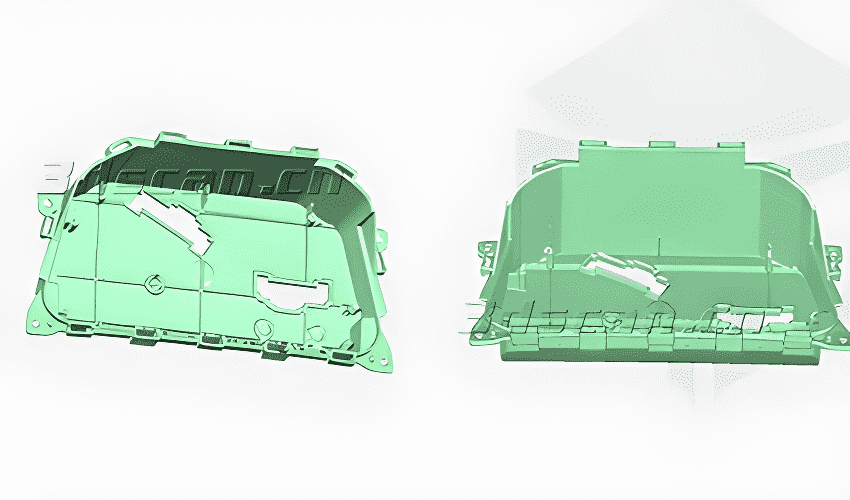

汽車儀表盤STL數據圖

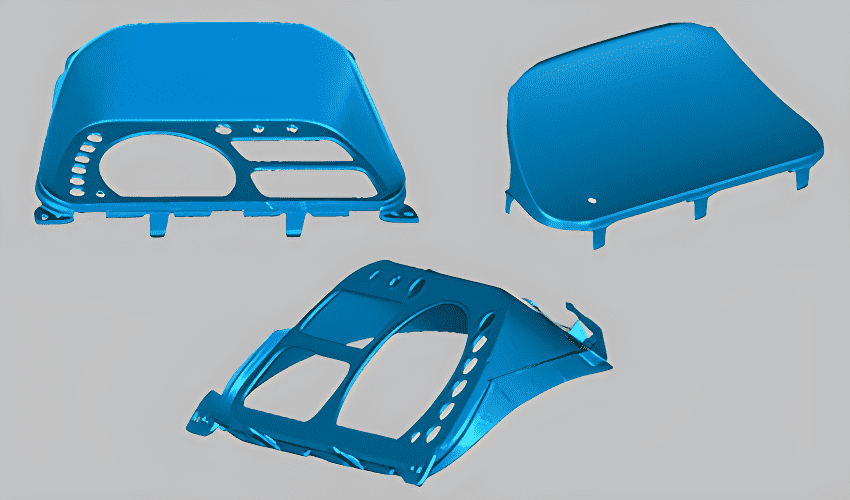

汽車儀表盤STL數據圖
