賽車運動起源距今已有超過100年的歷史。關于車手的安全越來越受到關注。華朗三維受某知名賽車公司的委托，優化賽車安全性。在了解實際情況后，華朗三維工程師使用三維掃描儀HL-3DW描賽車內部空間以及發動機艙，安裝防滾架和保護發動機的裝置用來提高賽車安全性。

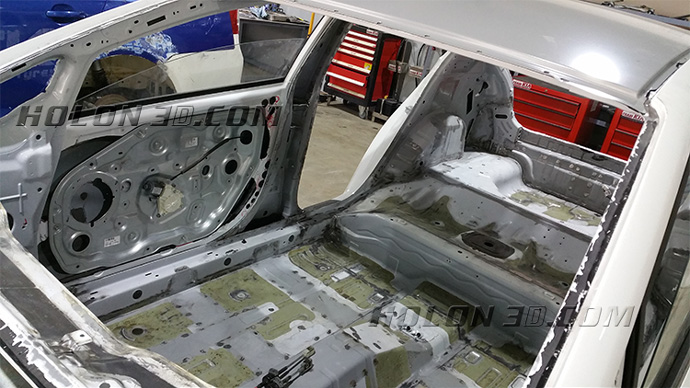

賽車車內空間現場圖
1、傳統的測量方法數據采集密度不夠（數據量不足）而且對于車內飾的曲面以及弧度無法測量，后期無法正常的進行檢測也不能逆向制圖。
2、掃描賽車內部空間，獲取車內部空間數據，設計更為合理的防滾架。賽車車身長4.5m寬2.3m高1.7 m，一般三維掃描儀掃描幅面小，掃描時累計掃描幅面過多，出現找不到標志點且拼接不上等問題。產生工作量大，工作效率低且獲取的數據精度達不到要求等問題。
賽車車內空間現場圖
安裝防滾架的時候是一根一根按照車廂內部的輪廓進行連接或焊接的，經過專業安裝的防滾架除了應付意外情況以外，還可以起到增強車身強度和抗扭曲度的作用。為發動機設計保護裝置，可以讓賽車在翻滾時發動機不會受到太大擠壓，導致賽車爆炸，釀成重大事故。
1、前期準備工作

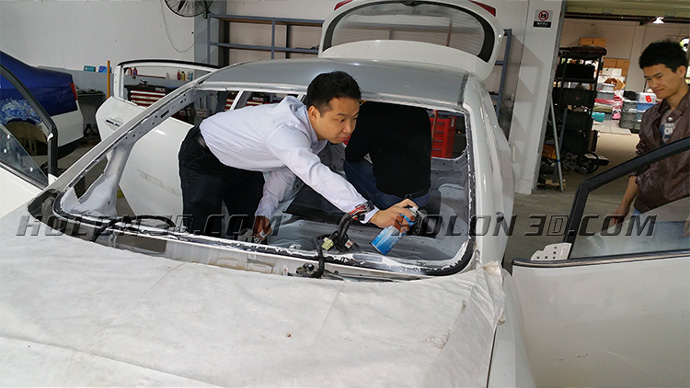

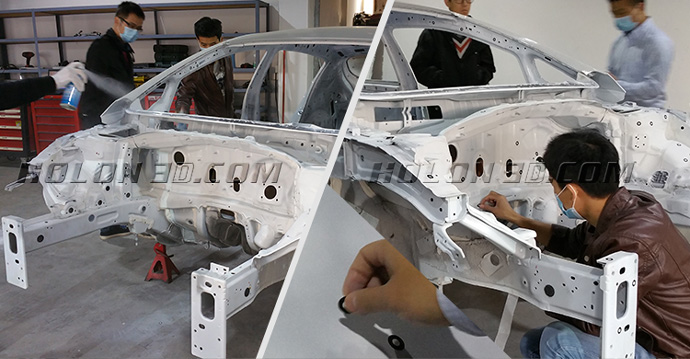

噴顯像劑：提高樣件表面底色對比度，獲取更好的掃描數據。貼標志點：使獲取的數據在掃描軟件中進行定位拼接。

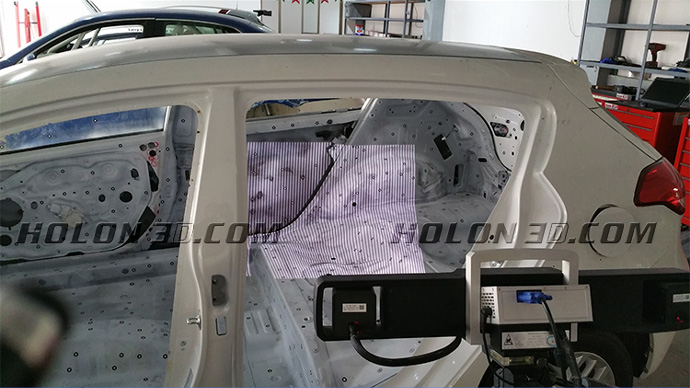

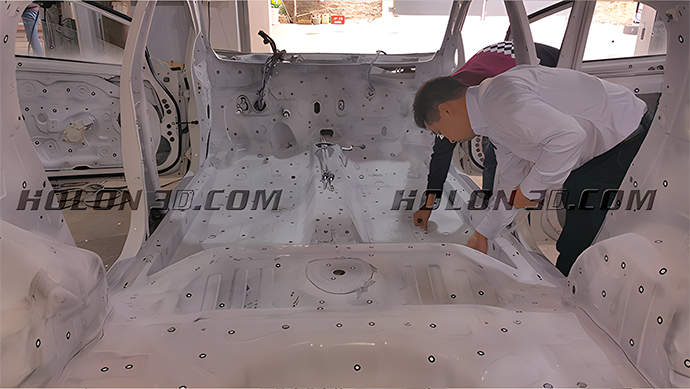

賽車車內空間現場圖
2、三維掃描
●便攜式設計：方便帶至測量現場。

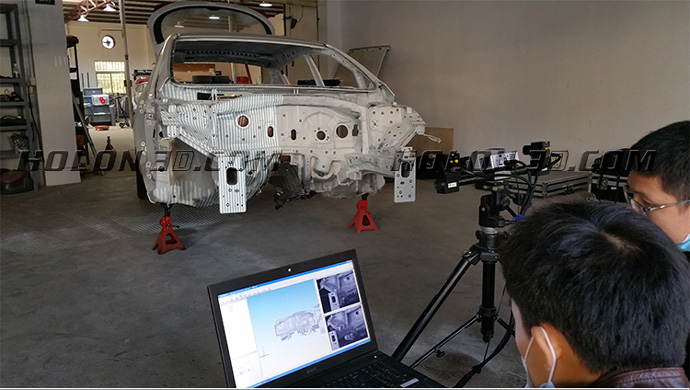

賽車車內空間現場掃描圖

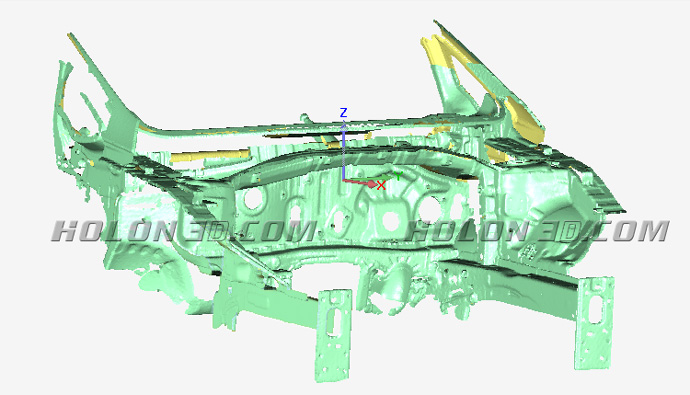

賽車車內空間STL數據圖

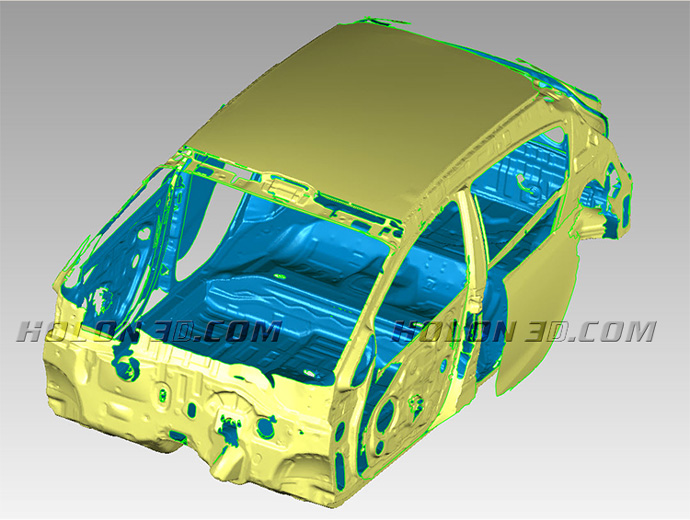

賽車車內空間STL數據圖

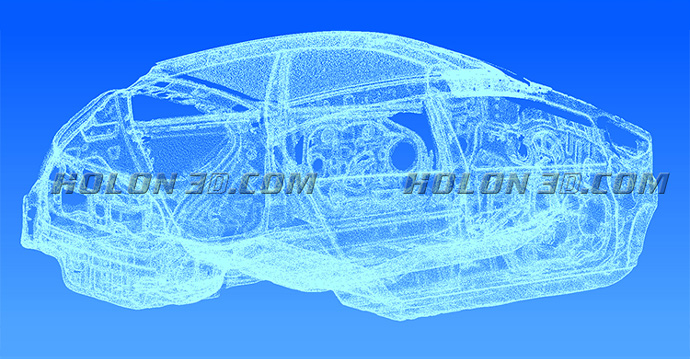

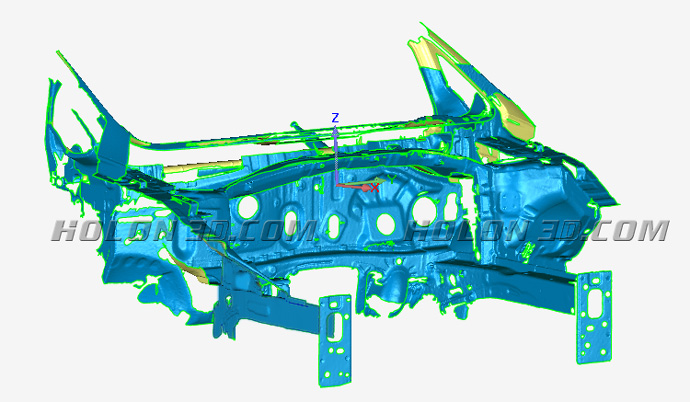

賽車車內空間點云數據圖
賽車車內空間點云圖
