塑料材質的進氣歧管具有質量輕、導熱性差、空氣阻力小等特點。同時在生產過程中它一次成型，合格率高，相比鋁制進氣歧管成本降低了20%~35%。某客戶需要對一款380×330×180的進氣歧管進行抄數，將數據導入電腦上稍作修改，然后開模，實現高效、低成本的批量生產。
進氣歧管是一個結構比較復雜的物體，不僅死角很多，而且表面的加強筋形狀變化不一。如果采用市面上普通的三維掃描儀，可能會出現數據拼接不上，加強筋部分精度差等問題。
進氣歧管指的是化油器或節氣門體之后到氣缸蓋進氣道之前的進氣管路。它的作用是將空氣、燃油混合氣由化油器或節氣門體分配到各缸進氣道，維護行車的安全。進氣歧管與發動機的連接尺寸公差要求很嚴格，歧管上各傳感器、執行器等安裝也要很準確，因此從數據獲取開始，就不容出現較大誤差。
華朗工程師根據進氣歧管結構復雜，精度要求高等特點，使用了工業級三維掃描儀：HL-3DS+。它具有掃描速度快，光學畸變小，掃描精度高等優點。

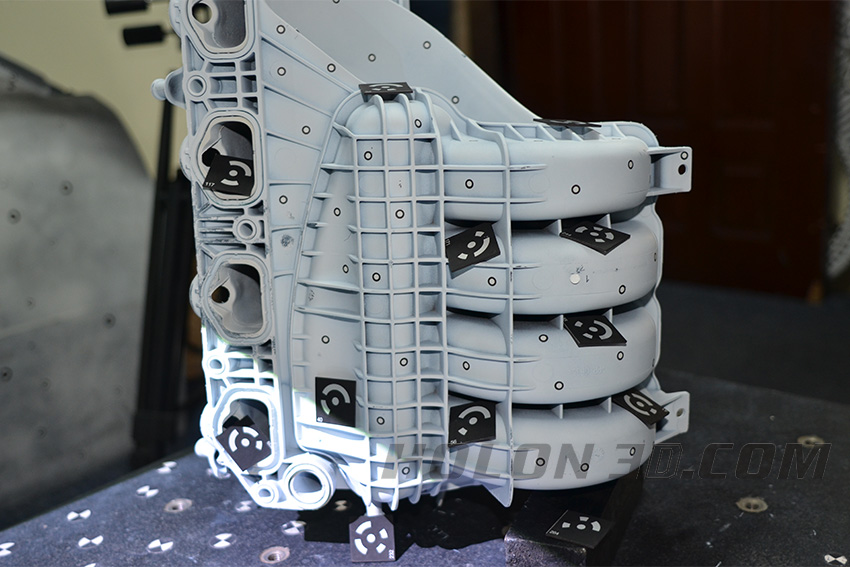

噴粉、貼點后的進氣歧管

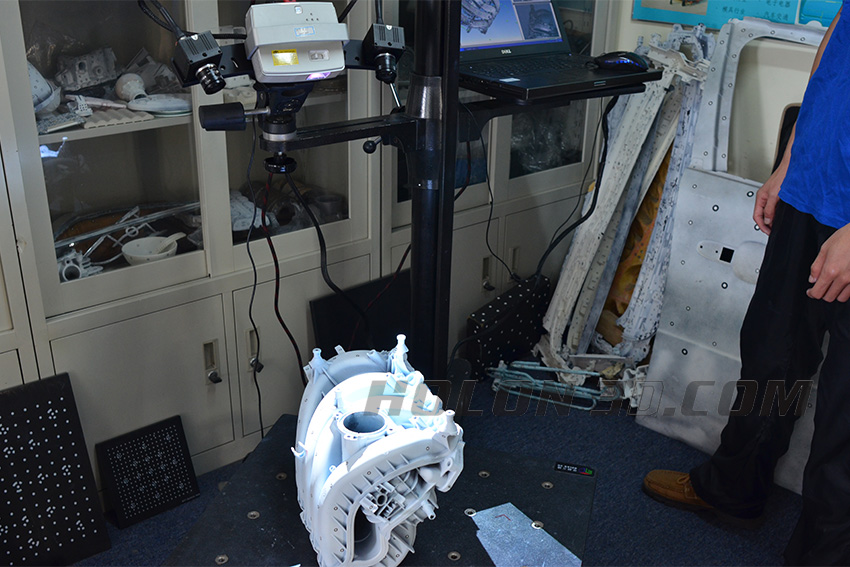

掃描現場
掃描步驟：
噴顯像劑（提高工件表面底色的對比度，獲取更全更好的掃描數據）
↓
帖標志點（實現掃描數據自動拼接）
↓
三維掃描
（一鍵拍攝，操作簡單，變換物體或設備的角度，使得鏡頭能夠捕捉到物體的每一個面）
↓
點云數據，STL數據（高精度的三維數據，可轉變各種格式進行逆向設計）
↓
數據導入機加工設備加工出模具，目的達成

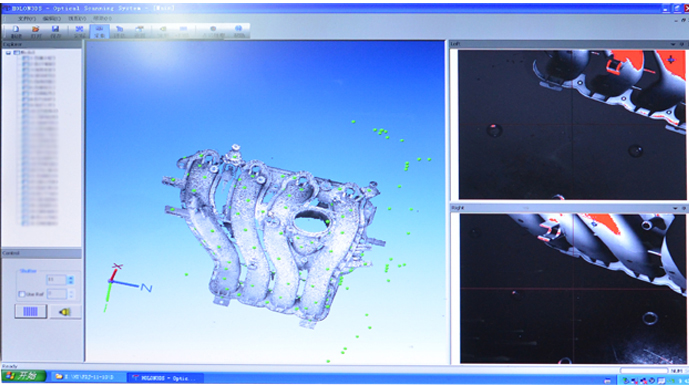

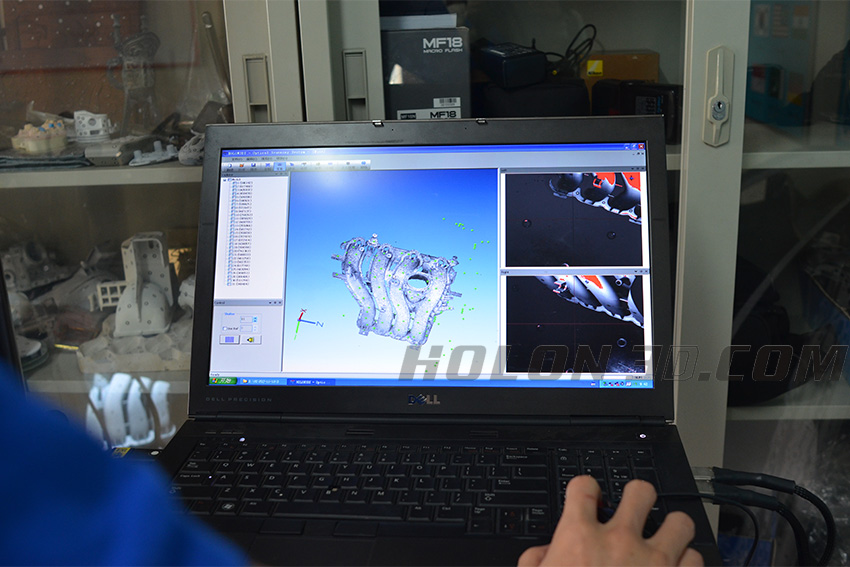

電腦正在處理數據

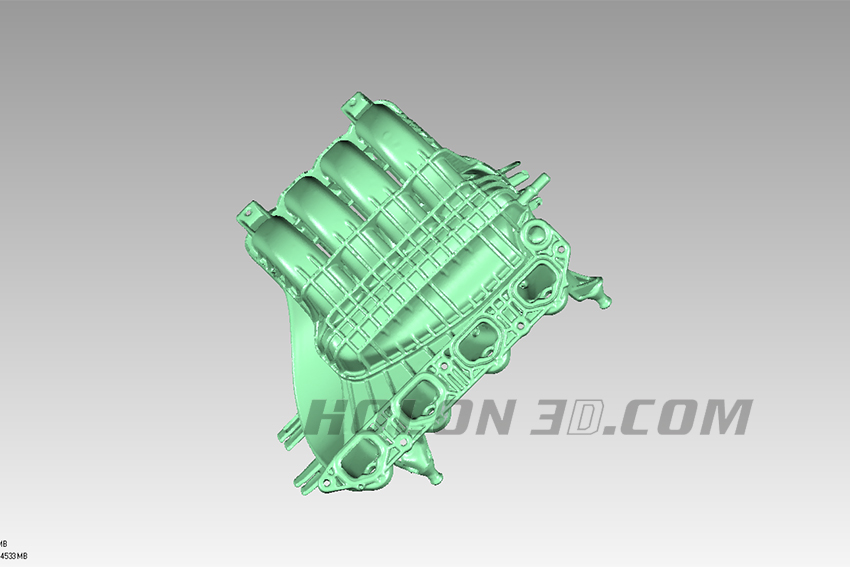

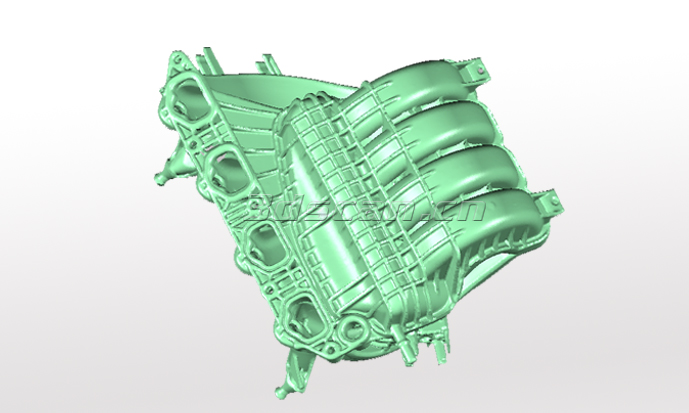

進氣歧管點云數據

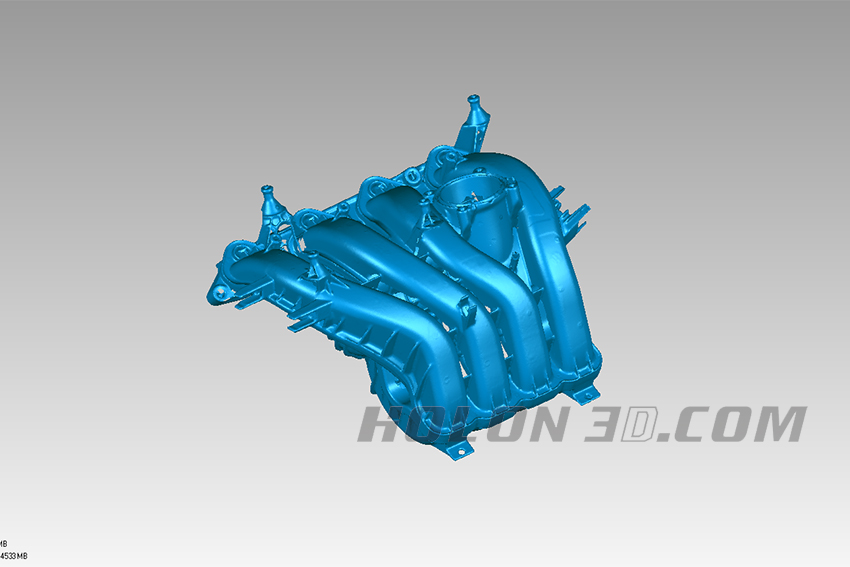

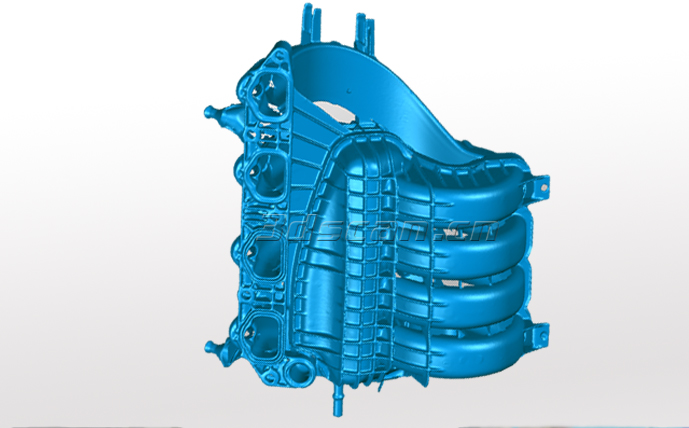

進氣歧管STL數據
