汽車車窗是車身的重要組成部件，客戶需通過三維掃描獲取其高精度完整數據，經逆向建模生成可用于生產加工的 CAD 模型。該車窗為透明材質，需經噴粉預處理才能開展掃描，客戶對數據精度與細節還原度要求嚴苛，傳統測量方式難以滿足需求，因此選擇 HOLON3D Model 49 手持式全藍激光工業級三維掃描儀提供數字化解決方案。
汽車窗戶實物圖

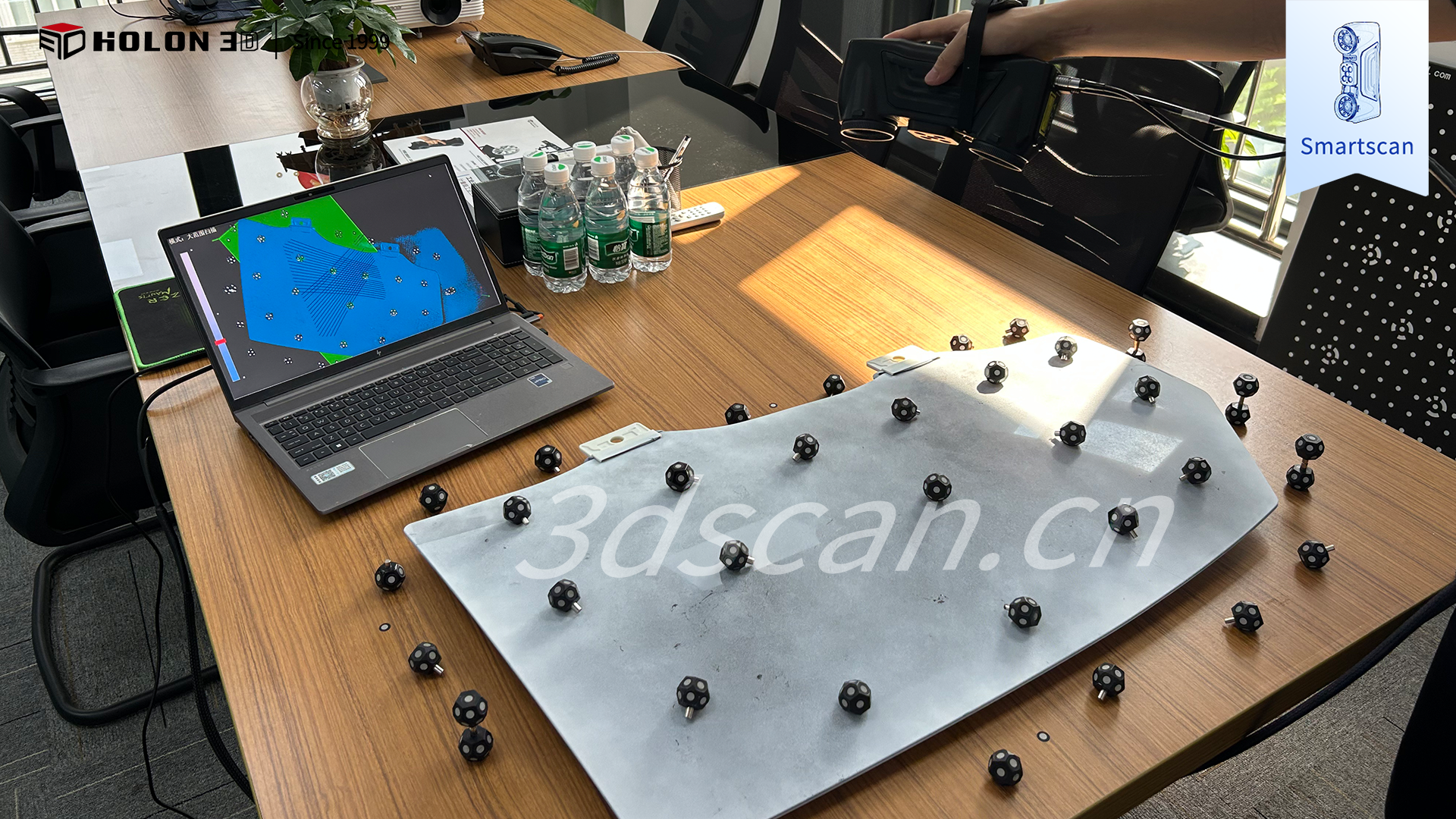

噴粉處理后汽車窗戶實物圖
汽車車窗的逆向建模掃描核心難點集中于材質特性：透明玻璃對測量信號的穿透性強，傳統掃描設備無法直接捕捉其表面輪廓與尺寸數據，必須進行噴粉預處理；車窗為大尺寸異形曲面結構，傳統局部測量工具難以全面覆蓋全域特征，易出現數據缺失；逆向建模對數據精度要求極高，傳統測量方式人工拼接數據易產生累計誤差，無法滿足生產級建模標準。

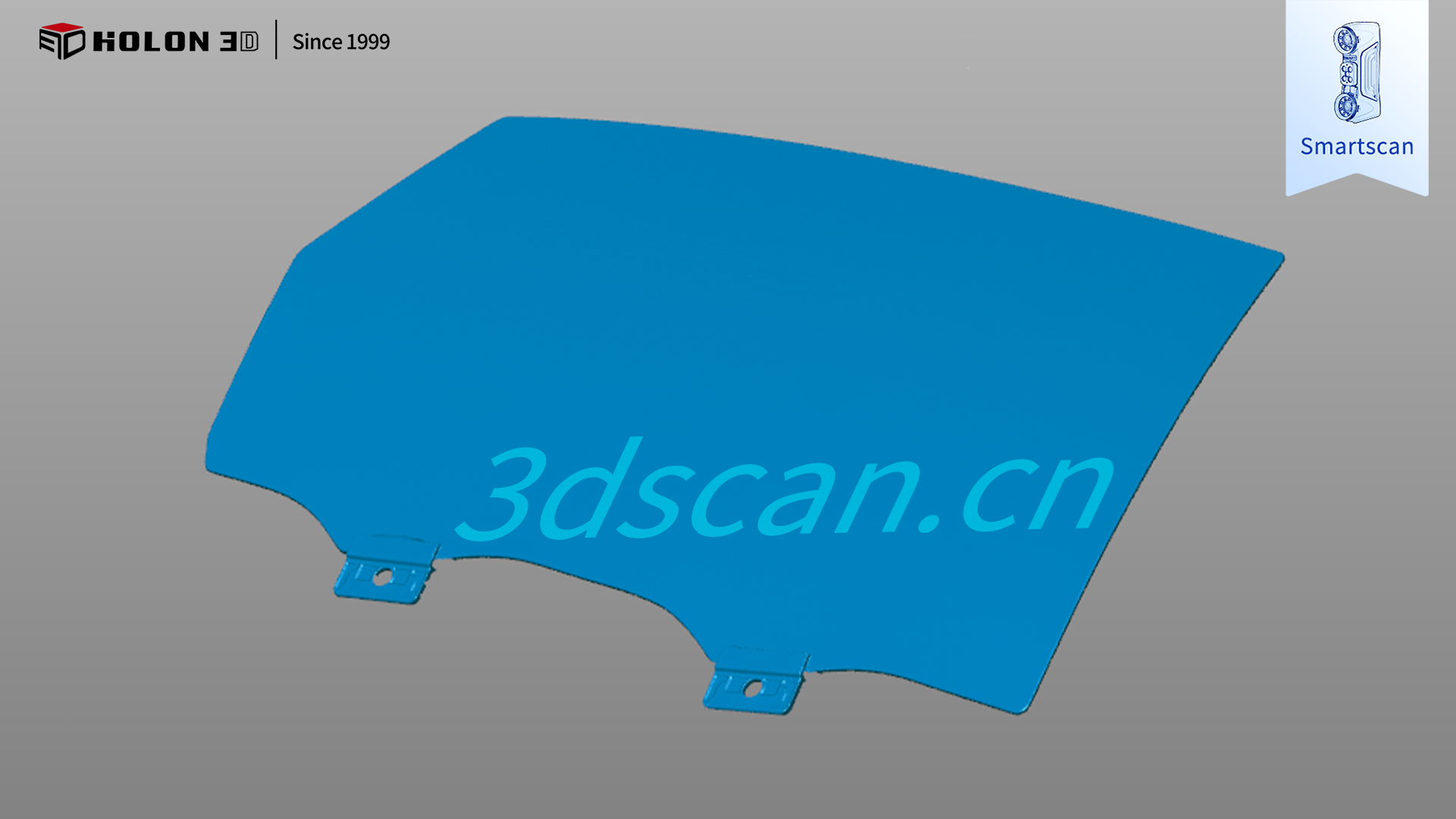

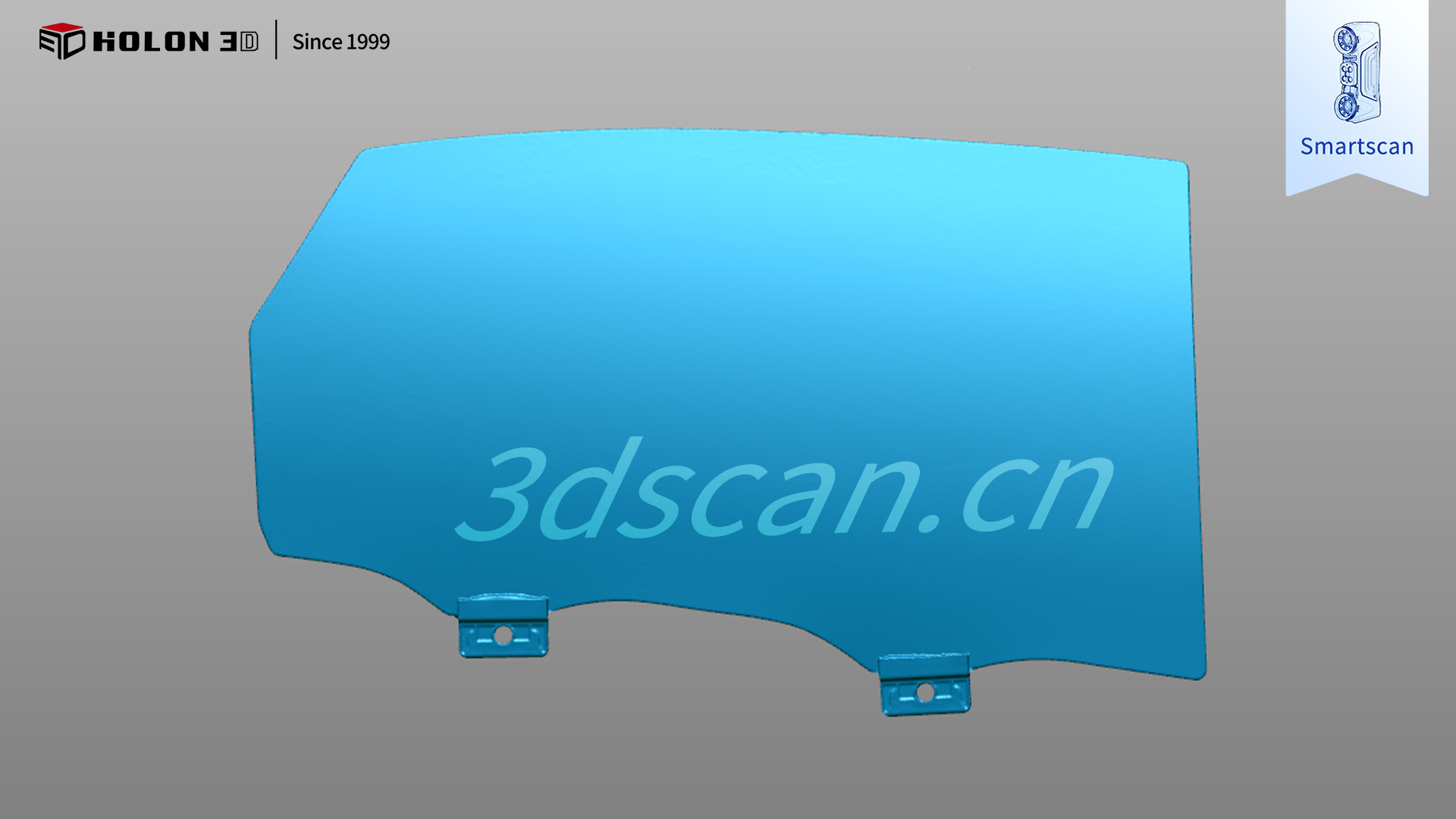

掃描數據圖
掃描數據圖
采用 HOLON3D Model 49 手持式全藍激光工業級三維掃描儀可針對性破解核心難題，該設備具備工業計量級精度，搭配全藍激光技術，可精準識別噴粉后車窗的表面特征，高效捕捉曲面輪廓與關鍵尺寸；搭載四種掃描模式，可根據車窗的大面積曲面、邊緣輪廓等不同特征靈活切換，配合手持設計自由調整掃描角度，實現全區域無死角掃描；高速無接觸測量大幅縮短掃描耗時，避免對噴粉表面造成損傷，且不受場景約束，僅需粘貼少量標志點即可穩定輸出高質量數據，掃描后的數據可直接導入逆向建模軟件生成生產用 CAD 模型，完全契合客戶需求，為汽車車窗的復刻生產與工藝優化提供可靠支撐。

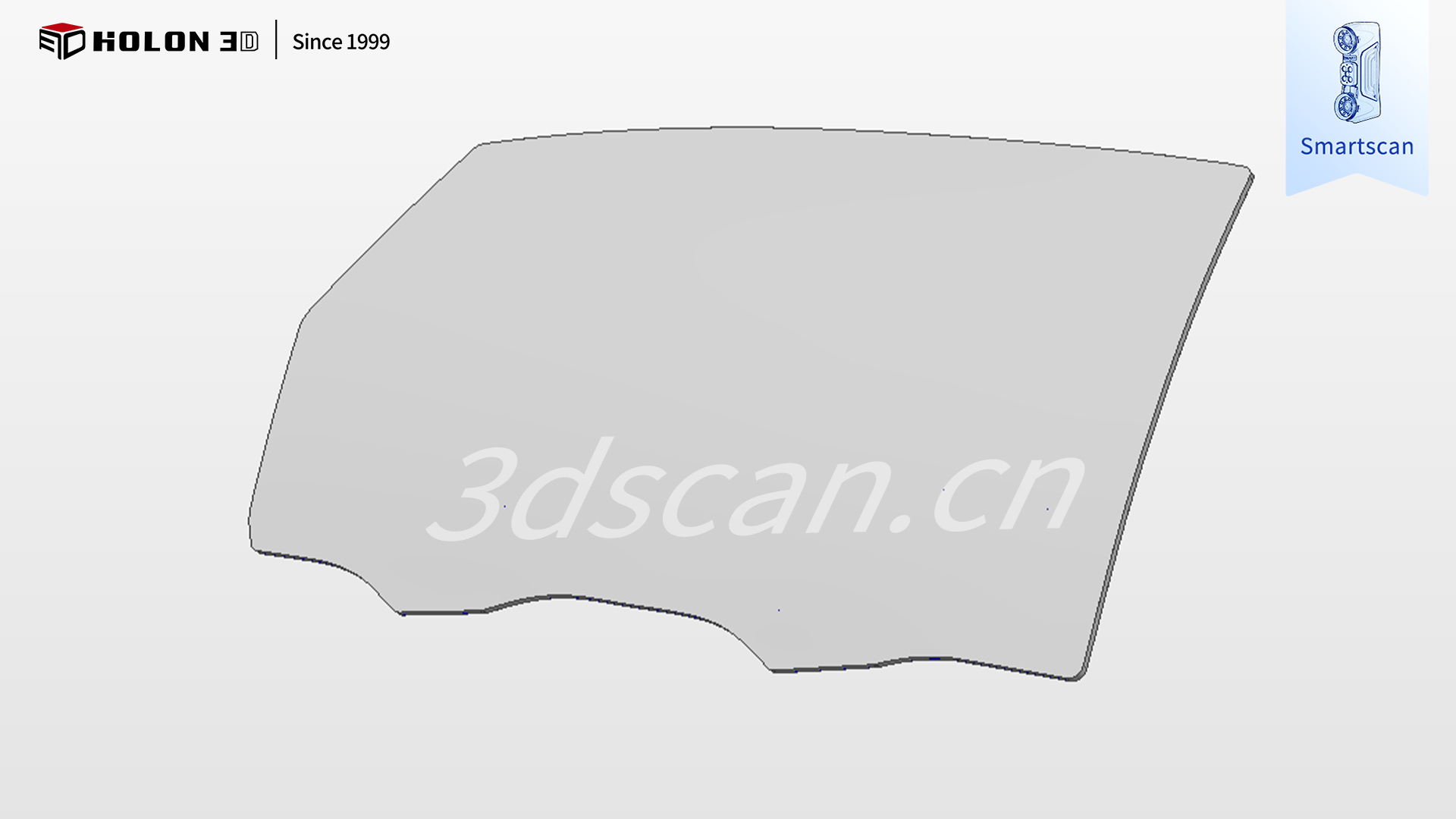

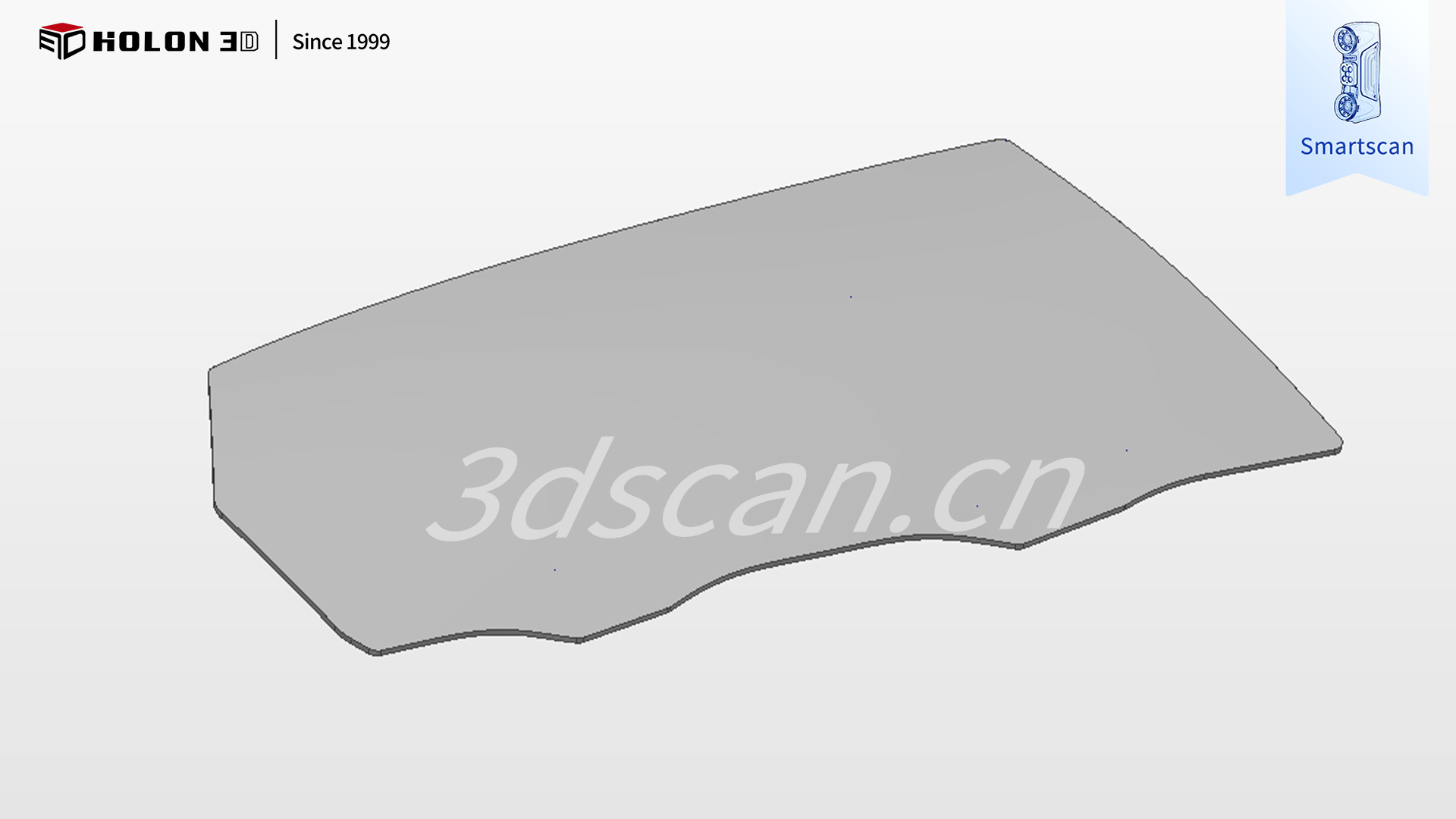

逆向建模數據圖
逆向建模數據圖

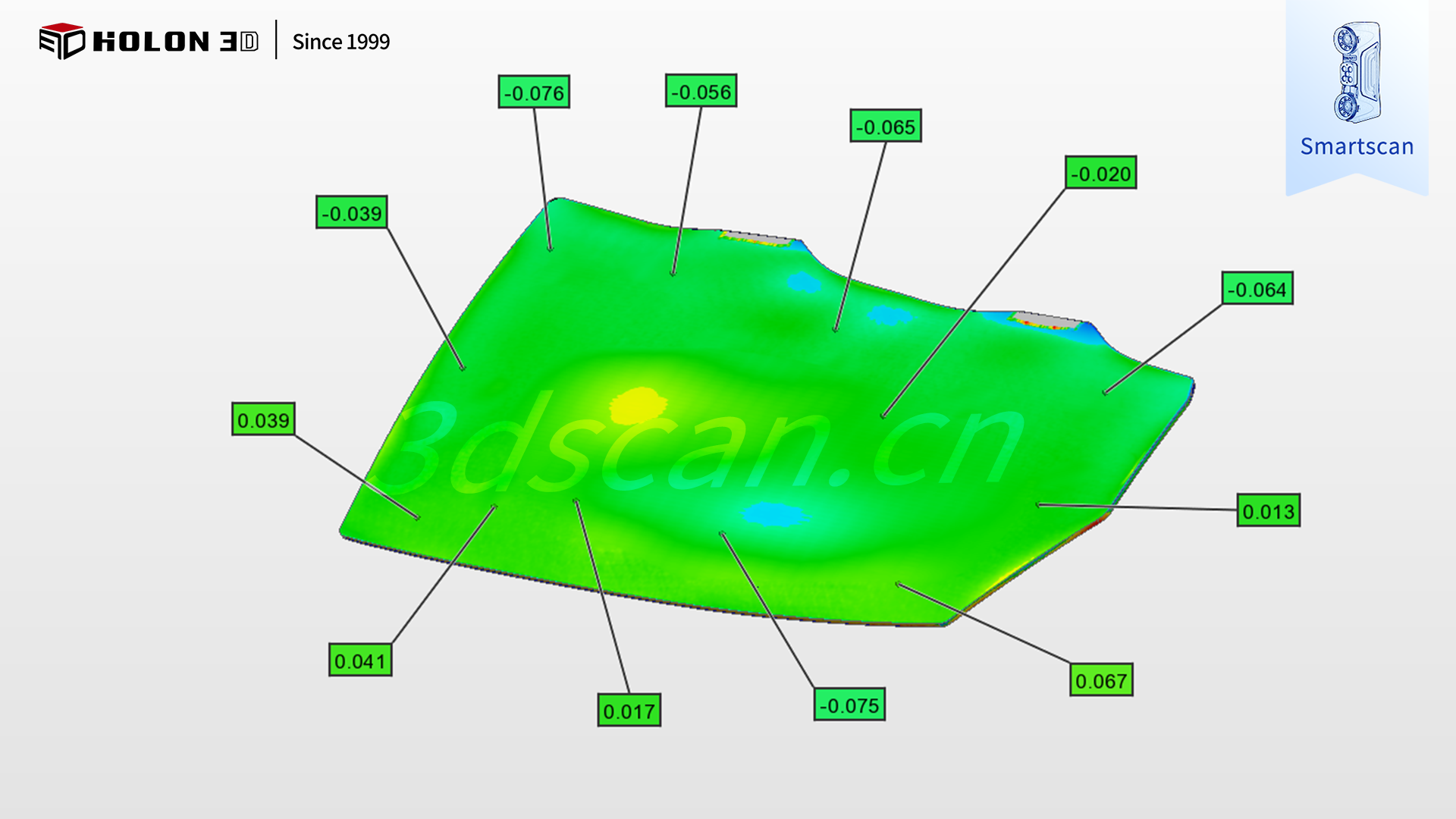

三維檢測色譜圖
