卡車轉向臂的三維掃描檢測
發布時間：2025-03-06
瀏覽數：549
- A +
- A
- A -
卡車轉向臂是車輛轉向系統的核心部件，負責將方向盤輸入的轉向力精準傳遞至車輪，并協調轉向幾何關系，確保操控靈活性與行駛穩定性。其高強度材料和精密結構設計直接關乎行車安全，一旦斷裂或變形可能導致轉向失控，引發嚴重事故。因此，制造中需嚴格把控幾何精度（如孔位公差±0.02mm）并通過三維掃描等技術進行高精度檢測，保障其在復雜載荷下的可靠性與耐久性。

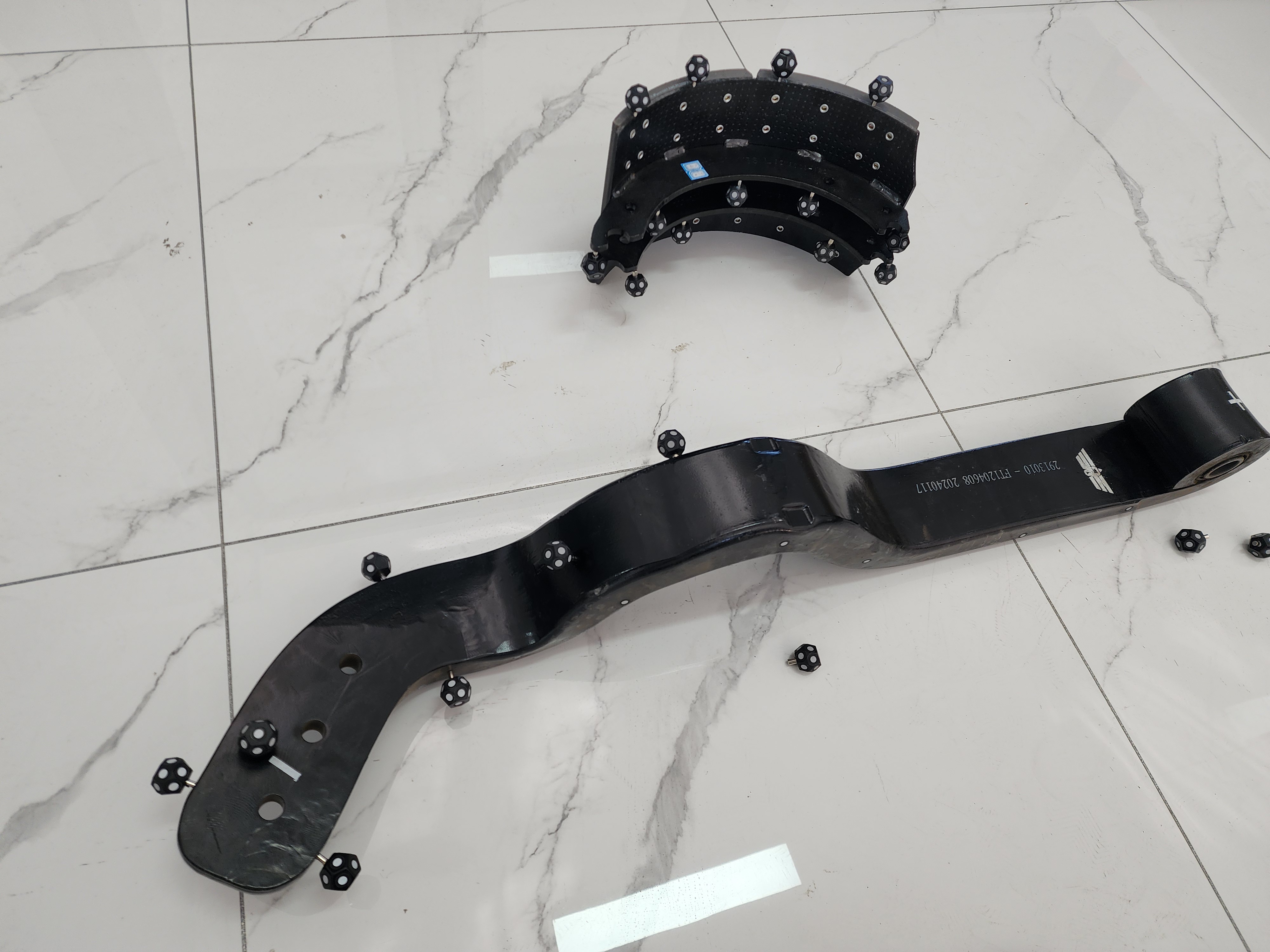

現場實物圖
面臨問題
1、客戶所提供掃描部件結構較復雜，并且?guī)в锌孜唬w上給掃描工作帶來一定的難度。
2、表面為深色面，客戶要求不能噴顯像劑，需要的掃描效果好，獲取的數據精度高，能在后期的運用中起到很大的效果。

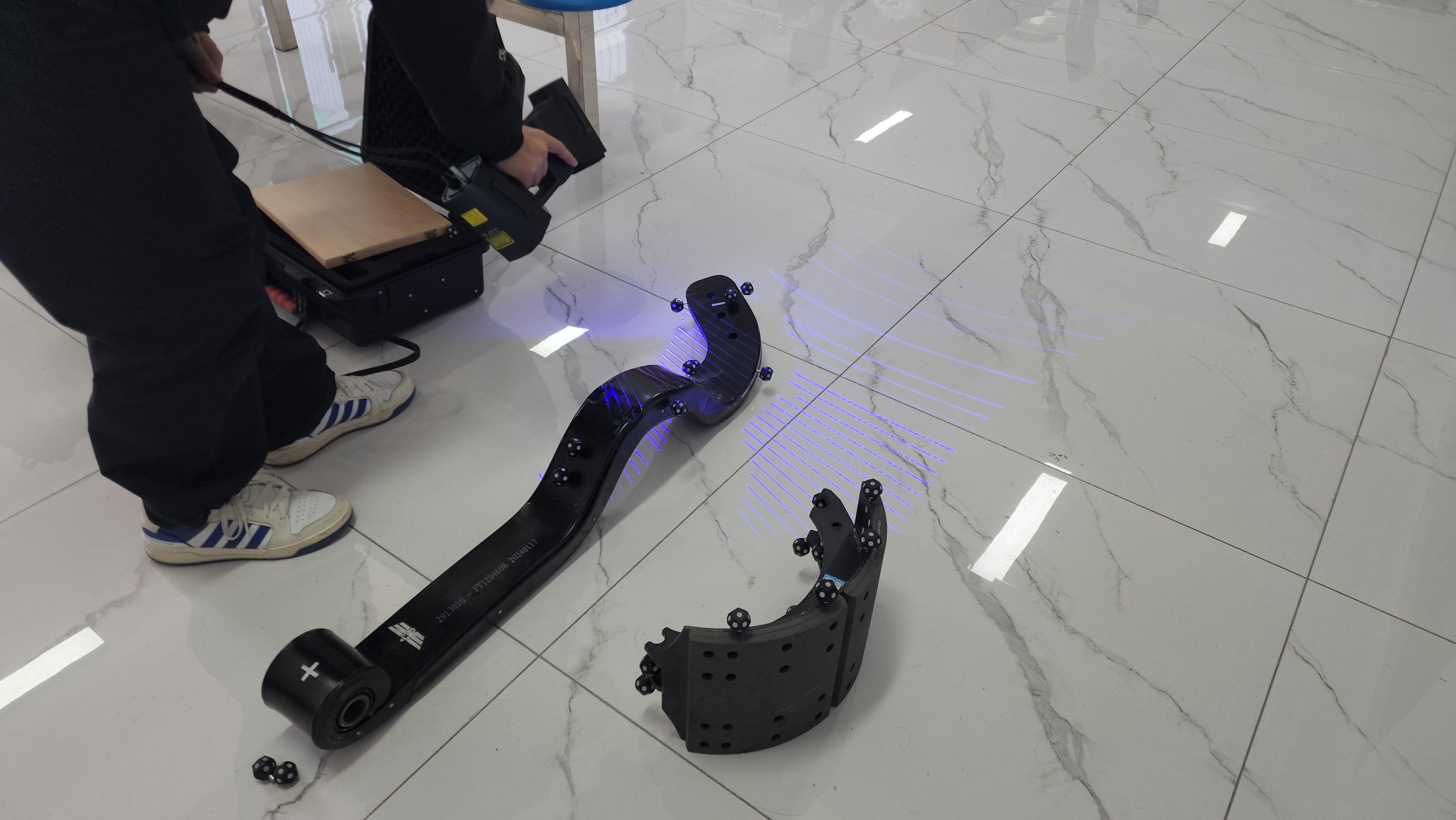

現場掃描圖
解決方案
華朗三維工程師使用帶有精細模式的手持三維掃描儀model49配合磁吸標志點進行工件全面掃描，切換單條激光掃描儀可適用于掃描深孔及死角，有利解決細節特征帶來的難度。

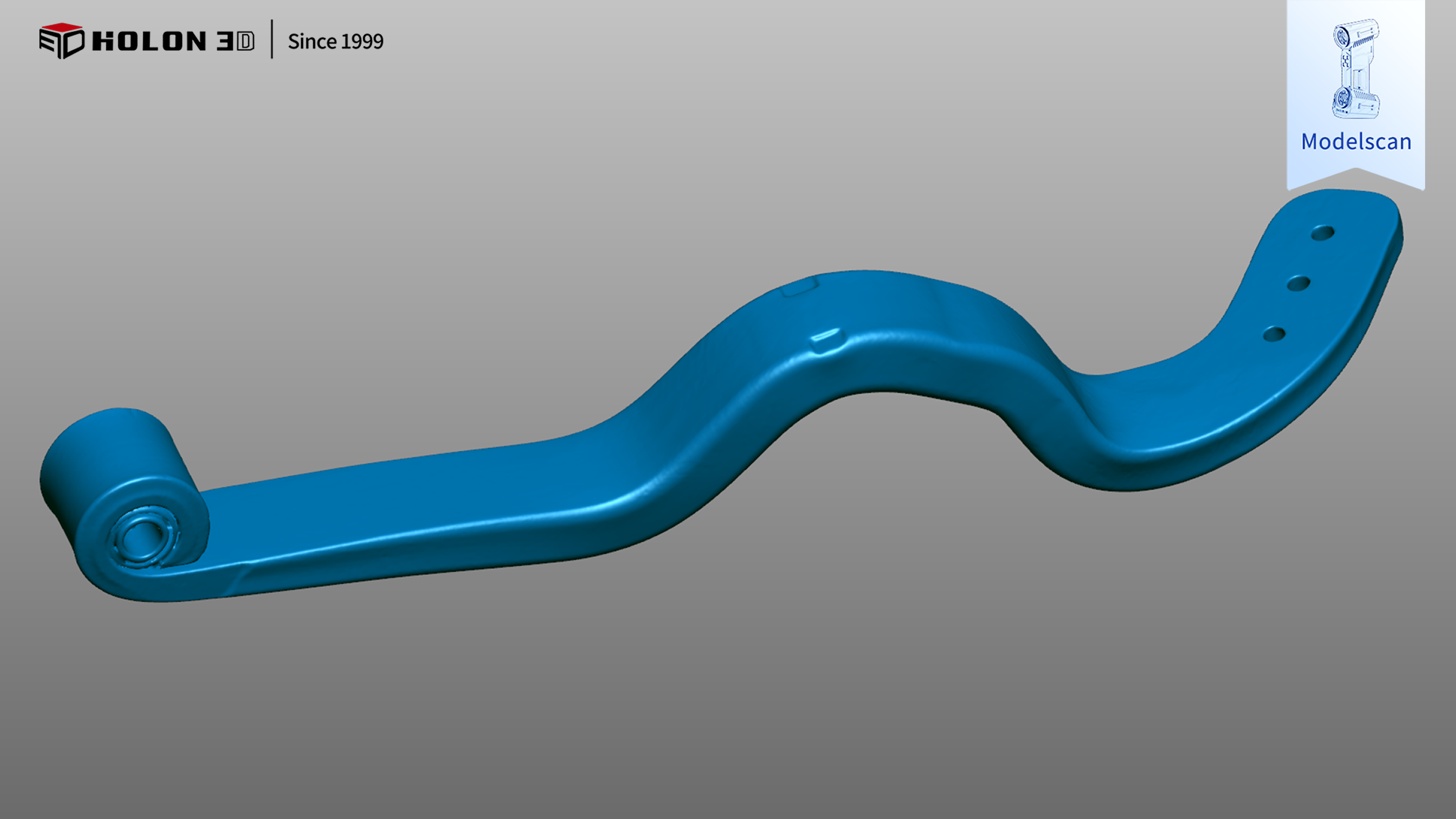

工件STL數據圖
手持式掃描儀操作靈活，能多方位變換角度掃描，捕捉快準。掃描出來數據導入到三維軟件中進行數據處理，即可導出客戶所需要的數據格式，以便客戶熟練使用軟件制作設計?？蛻魧ξ覀儝呙钄?shù)據感到很滿意，數據精度高，可以運用到后期設計的效果圖。

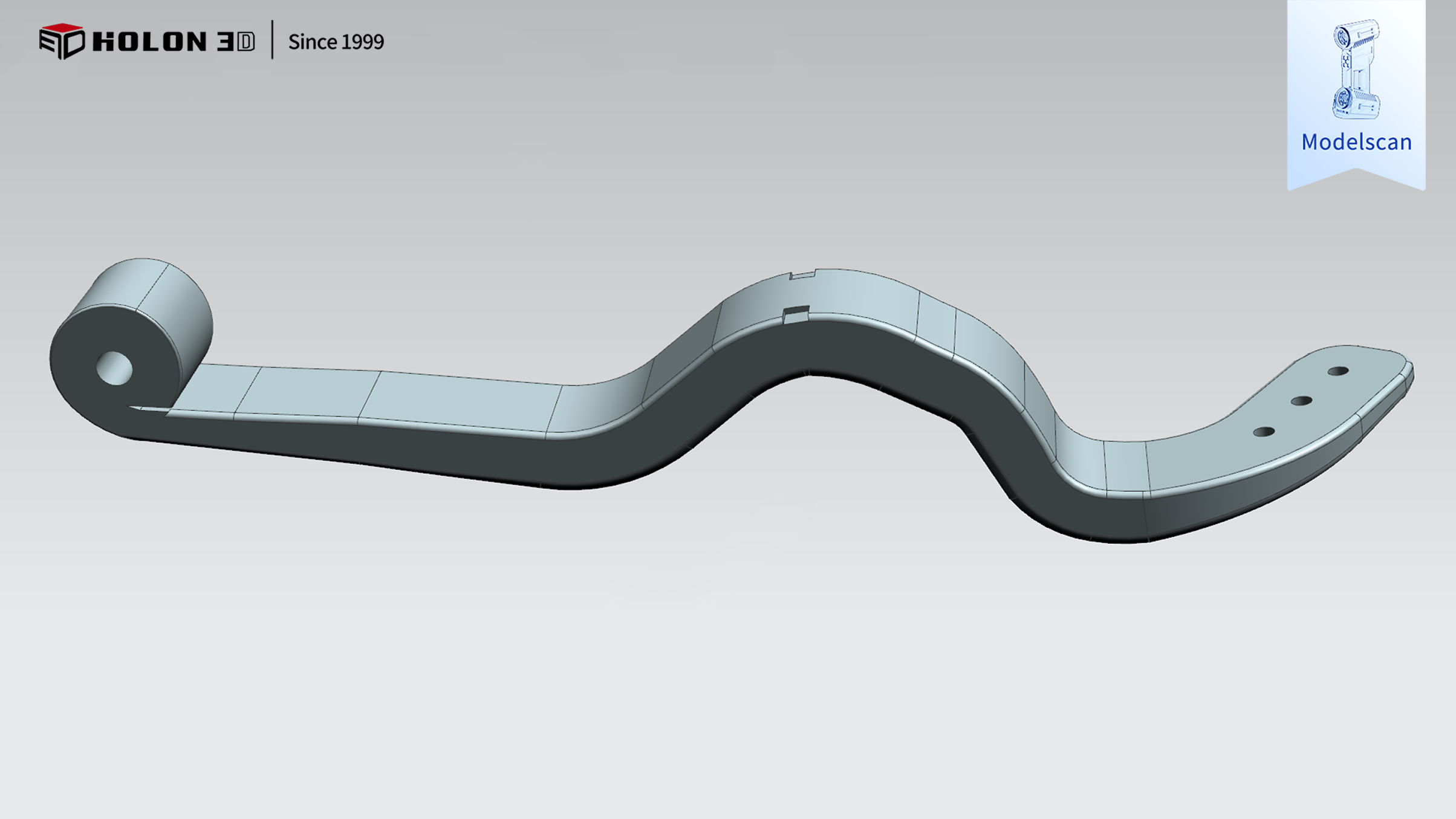

逆向建模圖

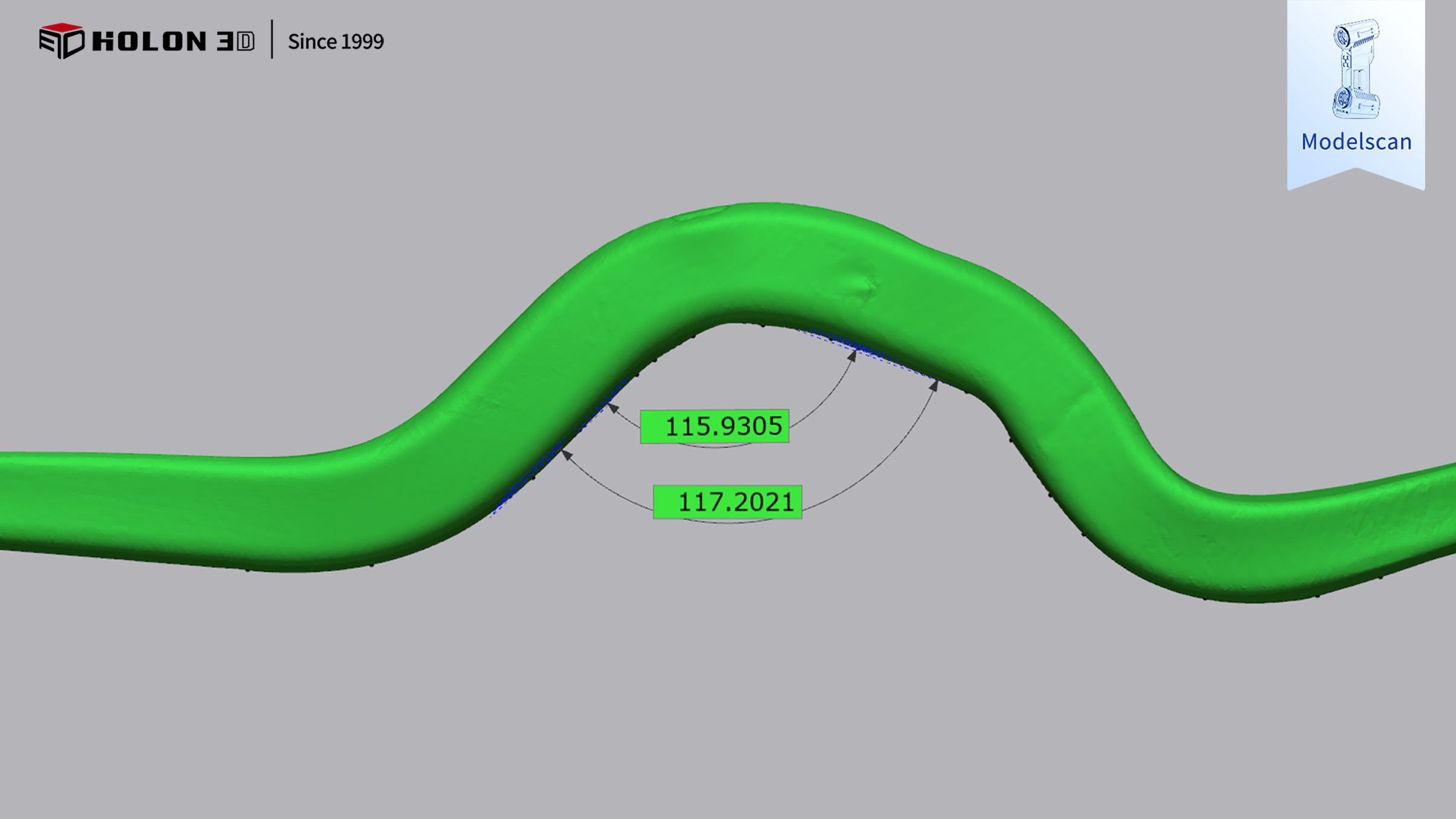

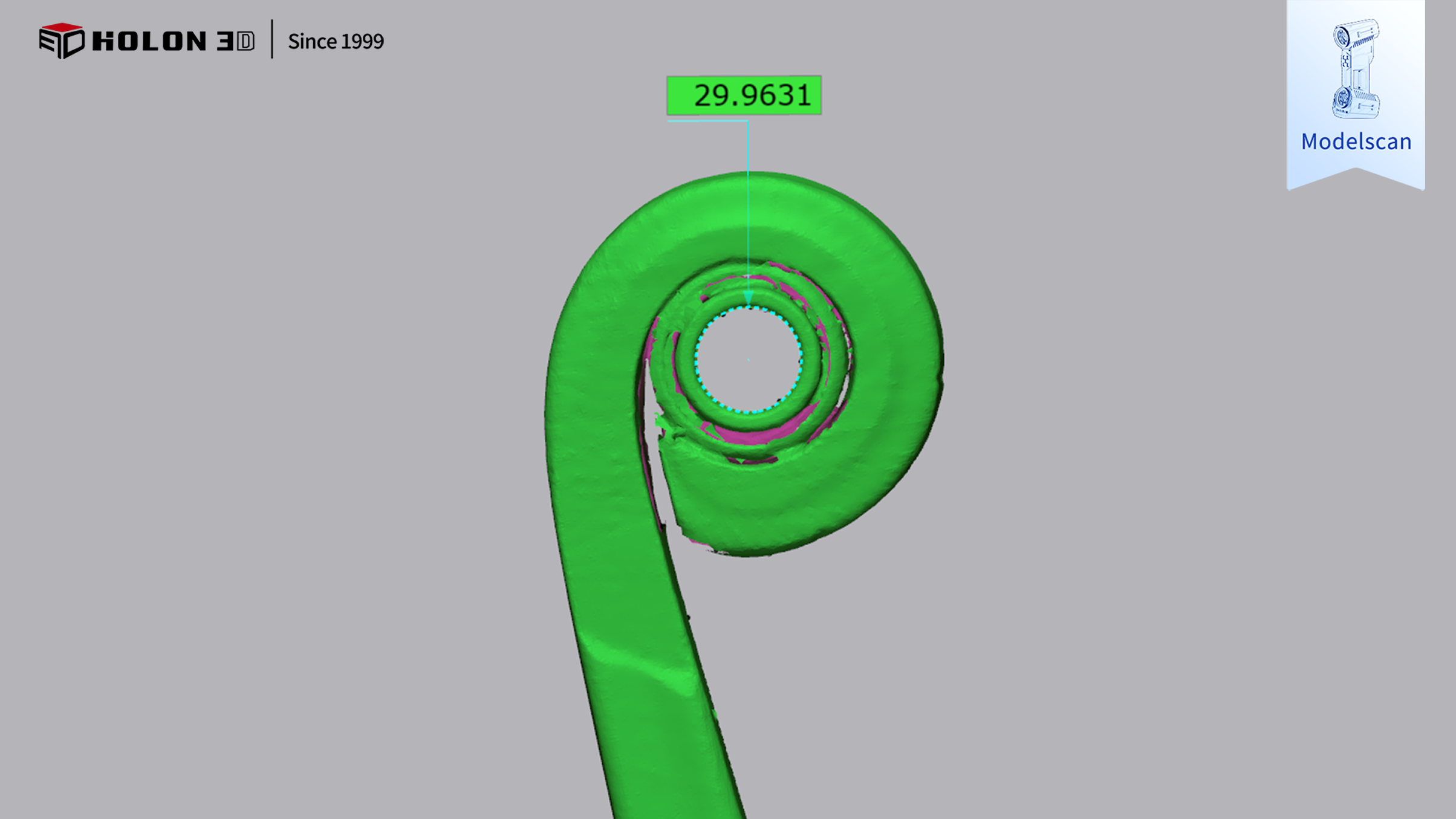

尺寸測量圖
