汽車輪轂作為車身核心承載與傳動部件，其輪輞尺寸精度、輻條結構完整性及曲面輪廓精度直接決定行車安全性、輪胎適配性與行駛穩定性。客戶需對該汽車輪轂進行三維掃描，獲取高精度、完整的三維數據，通過與原始模型比對生成三維檢測色譜圖，直觀量化輪輞直徑、輻條厚度、安裝孔位公差及曲面弧度等關鍵部位的誤差分布，以此科學判斷輪轂是否合格。由于客戶對掃描精度、數據完整性要求極高，且需適配車間抽檢、生產線質檢等多樣化檢測場景，傳統測量方式難以滿足需求，因此選擇具備工業計量級精度的 HOLON3D Model 49 手持式全藍激光工業級三維掃描儀，為汽車輪轂的精準質量檢測提供高效可靠的數字化支撐。

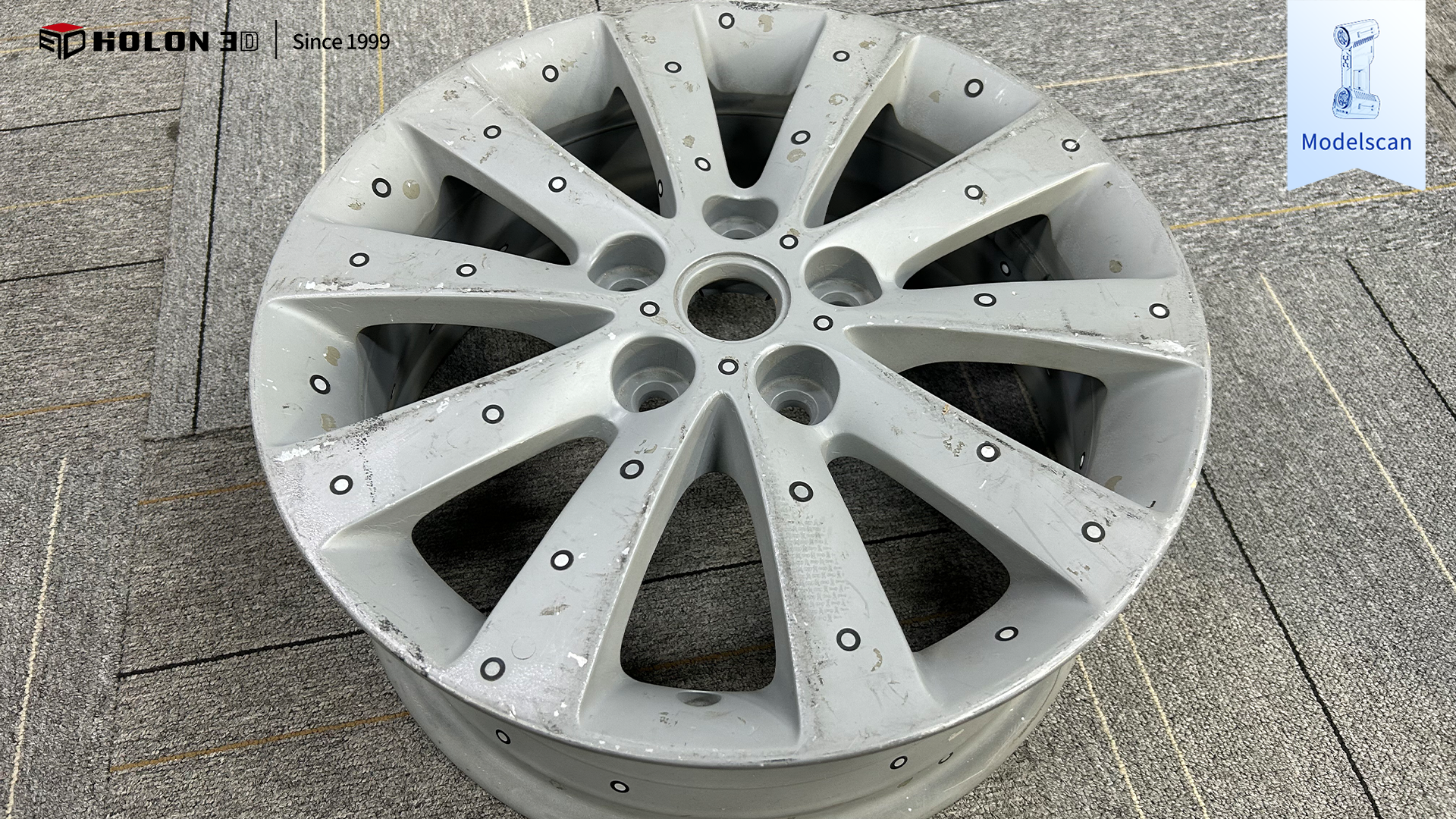

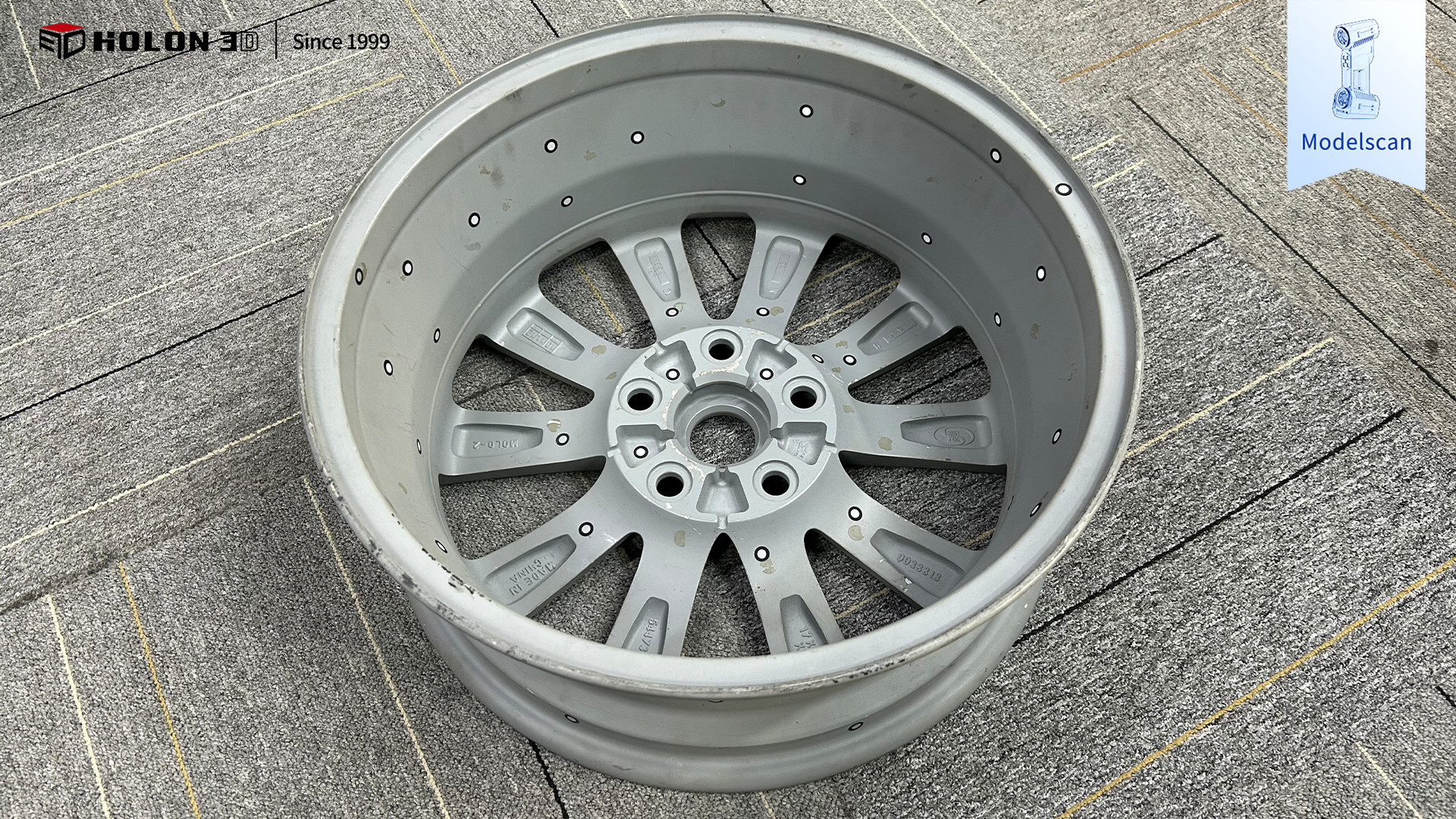

輪轂實物圖
輪轂實物圖
汽車輪轂呈環形輻條式復雜結構，包含弧形輪輞、多根輻條及密集的安裝孔 / 螺栓孔，傳統局部點位測量工具（如卡尺、百分表）無法全面覆蓋輪輞內壁、輻條背面等隱蔽區域，難以獲取全表面三維數據，導致三維檢測色譜圖缺乏完整數據支撐，無法精準反映整體誤差分布；其輪輞圓度、輻條對稱度、安裝孔同軸度等指標對精度要求嚴苛，傳統測量工具精度有限，難以捕捉微米級細微誤差，易產生數據偏差；接觸式測量不僅效率低下，操作中還可能刮傷輪轂表面精密涂層或拉絲工藝，甚至因受力導致輪轂輕微變形，進一步影響檢測結果真實性；同時，傳統測量方式受場景約束明顯，無法靈活應對車間流水線高效檢測、倉儲批量抽檢等不同環境下的需求，嚴重制約質量管控效率與生產進度。

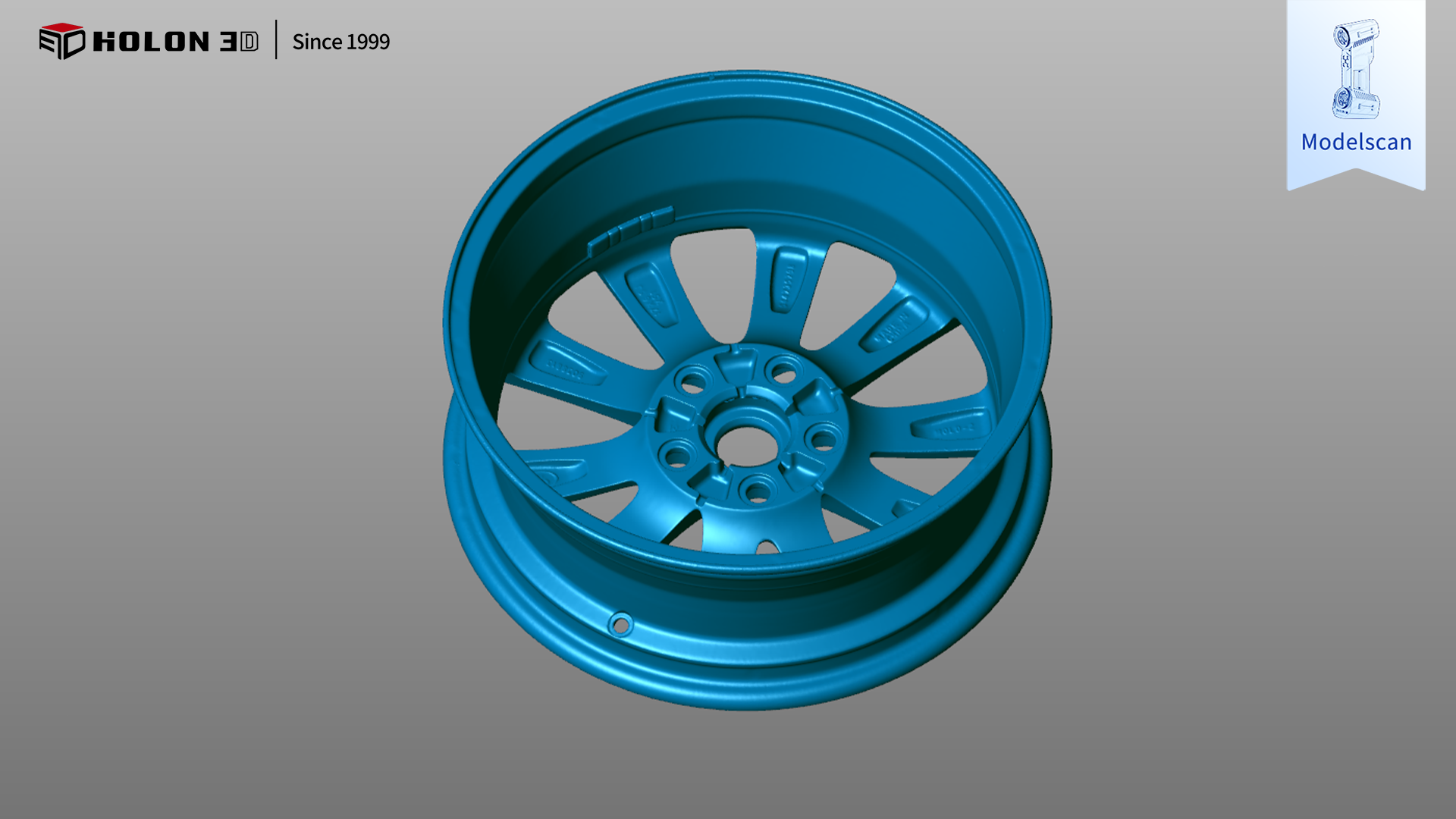

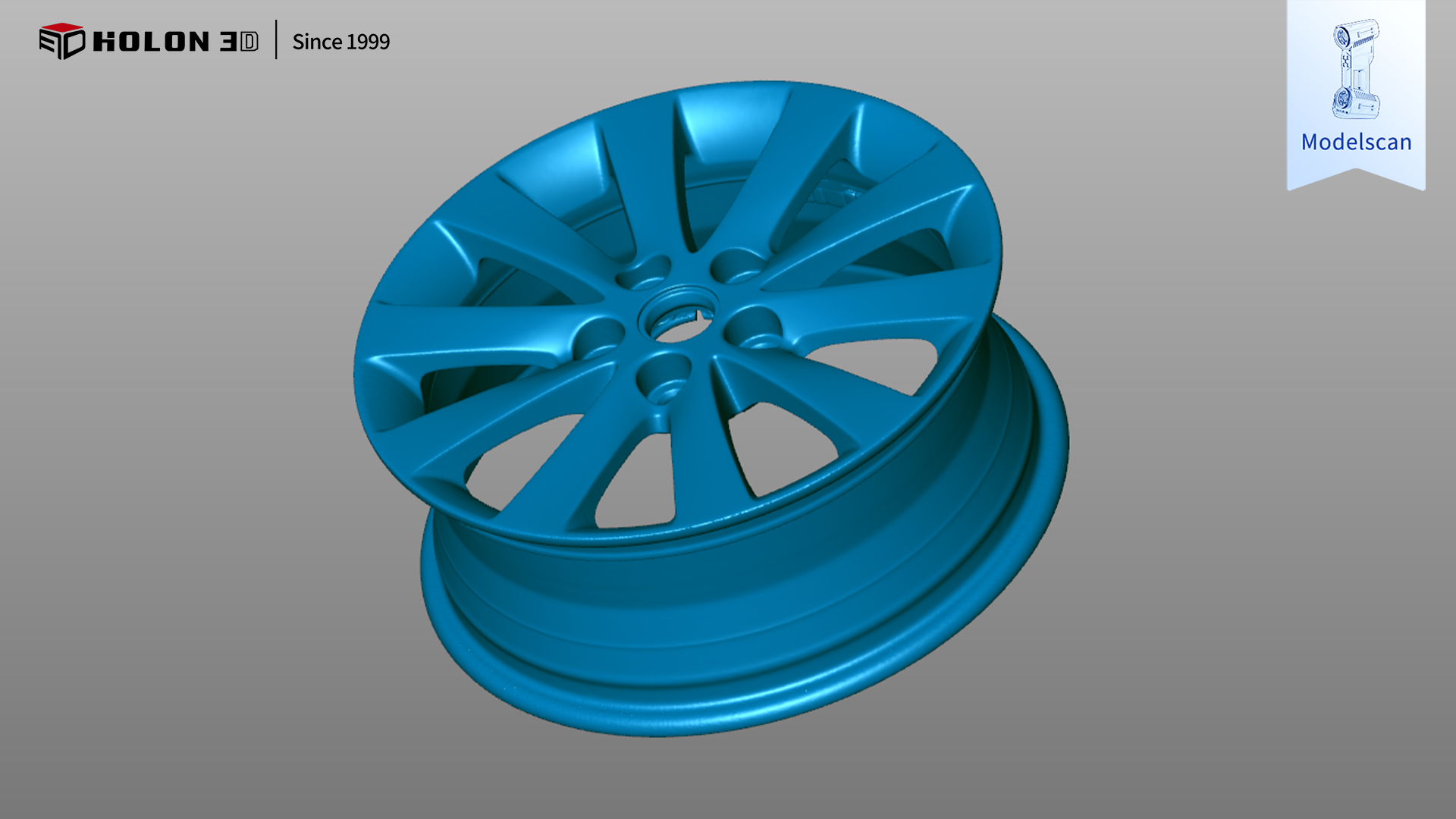

掃描數據圖
掃描數據圖
采用 HOLON3D Model 49 手持式全藍激光工業級三維掃描儀，可針對性破解汽車輪轂檢測的核心難題。該掃描儀具備工業計量級精度，實測精度達 0.02mm，最高可達 0.01mm，憑借全藍激光技術的高穿透性與識別力，無需依賴反光輔助，即可精準捕捉輪轂的輪輞直徑、輻條厚度、安裝孔位尺寸、曲面弧度及邊緣輪廓等關鍵細節，甚至可識別微米級誤差，獲取全表面高精度三維數據，為生成精準三維檢測色譜圖奠定堅實基礎，確保誤差量化無偏差；手持設計靈活便捷，不受輪轂環形結構與隱蔽區域限制，可自由圍繞輪轂調整掃描角度，輕松深入輪輞內壁、輻條間隙等不易觸及的部位，保障數據完整性，讓色譜圖全面呈現整體誤差分布；高速掃描能力大幅縮短復雜輪轂的數據采集時間，配合無接觸式測量方式，既避免了刮傷表面工藝與受力變形的風險，又能快速獲取可靠數據，高效支撐合格性判定；掃描儀適應性強，不受場景約束，在車間生產線、倉儲質檢區等復雜環境下無需復雜前期準備（如表面噴粉、貼標記點），即可穩定輸出高質量數據。掃描后生成的三維數據精準、完整，與原始模型比對可清晰生成三維檢測色譜圖，能準確量化輪輞圓度、輻條對稱度等關鍵指標的誤差，科學判斷輪轂合格性，完全符合客戶對高精度與完整性的嚴苛需求，為汽車輪轂的質量管控、工藝優化及批量生產提供了可靠的數字化保障。

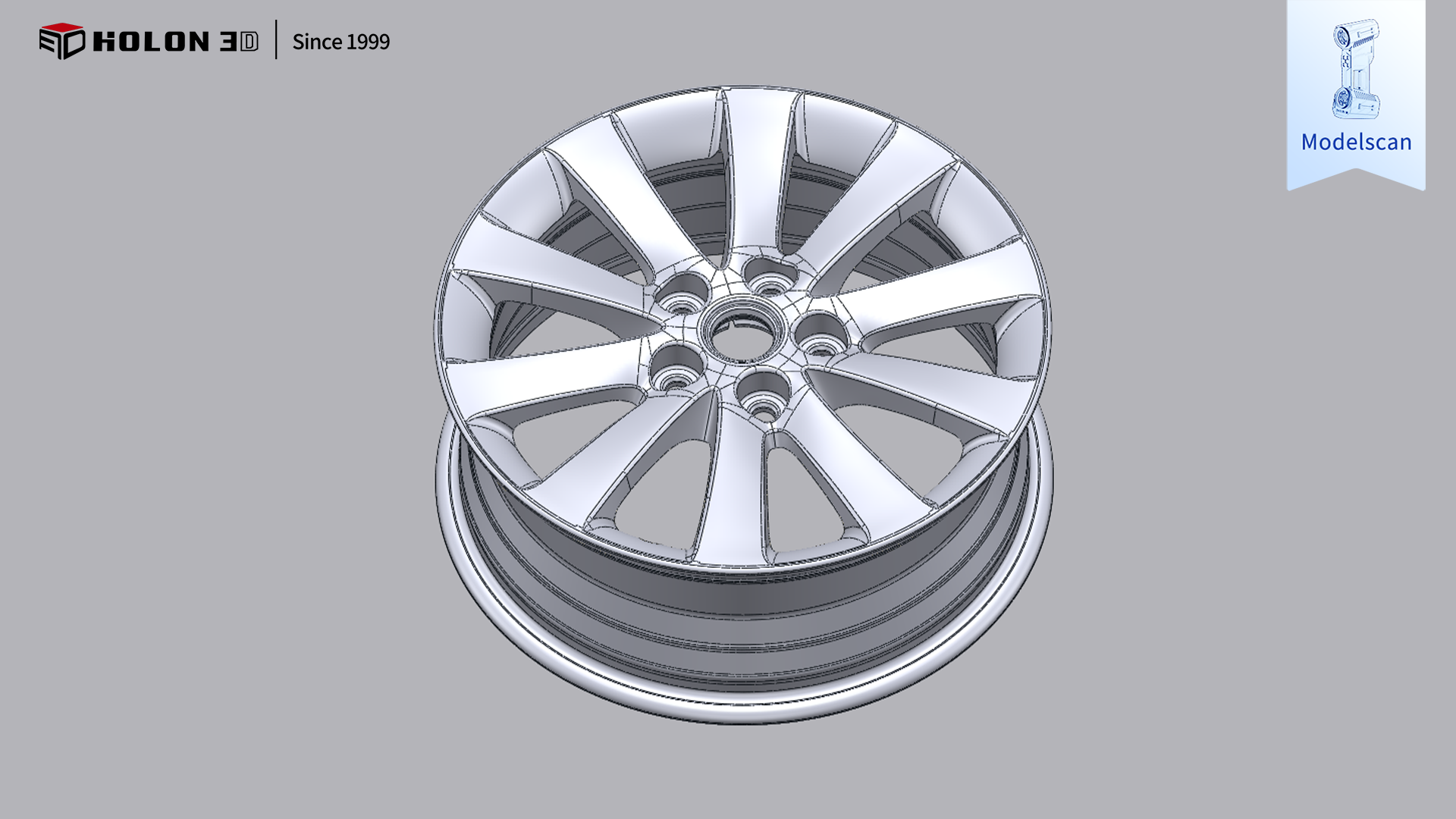

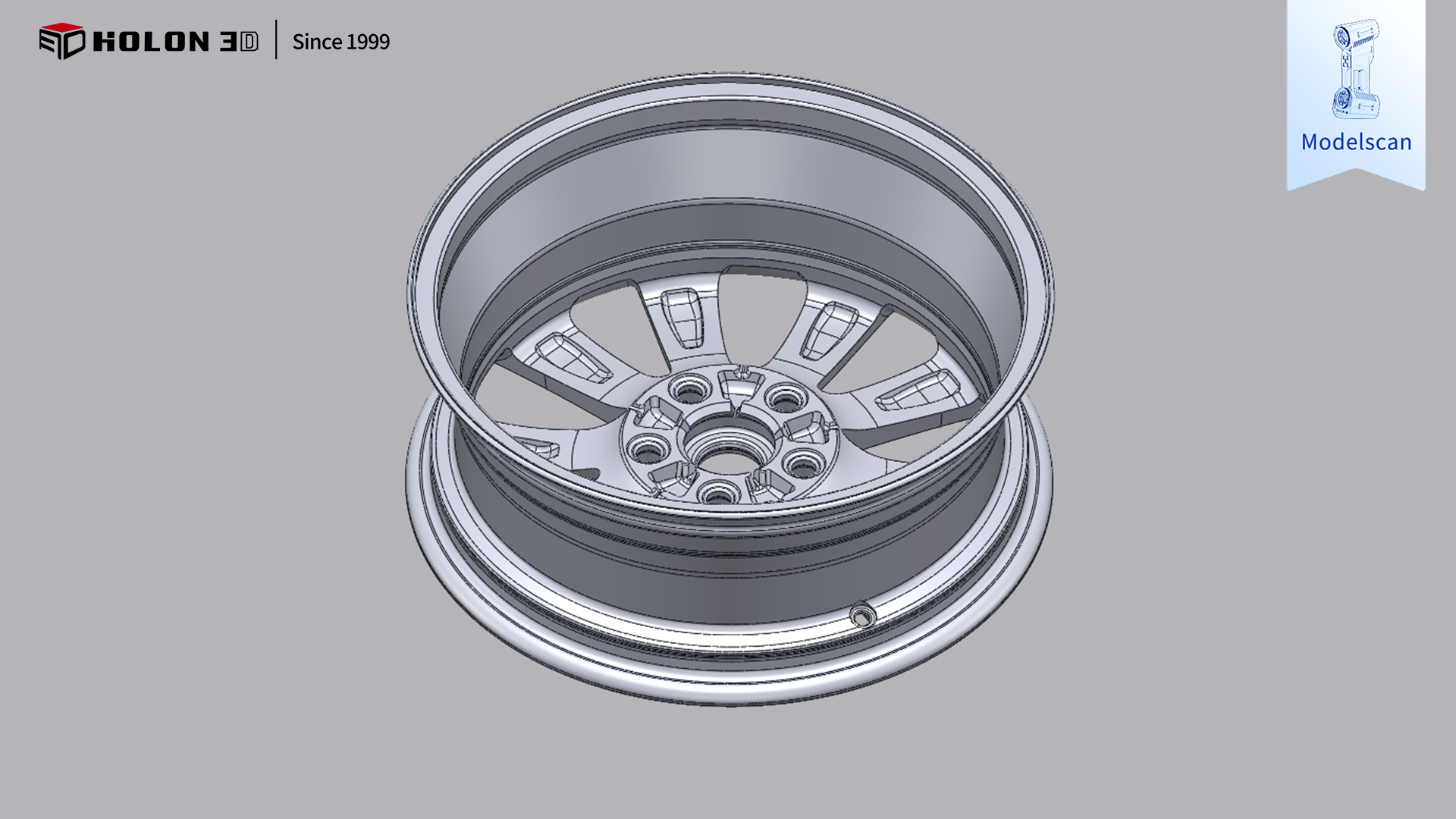

原始數模圖
原始數模圖

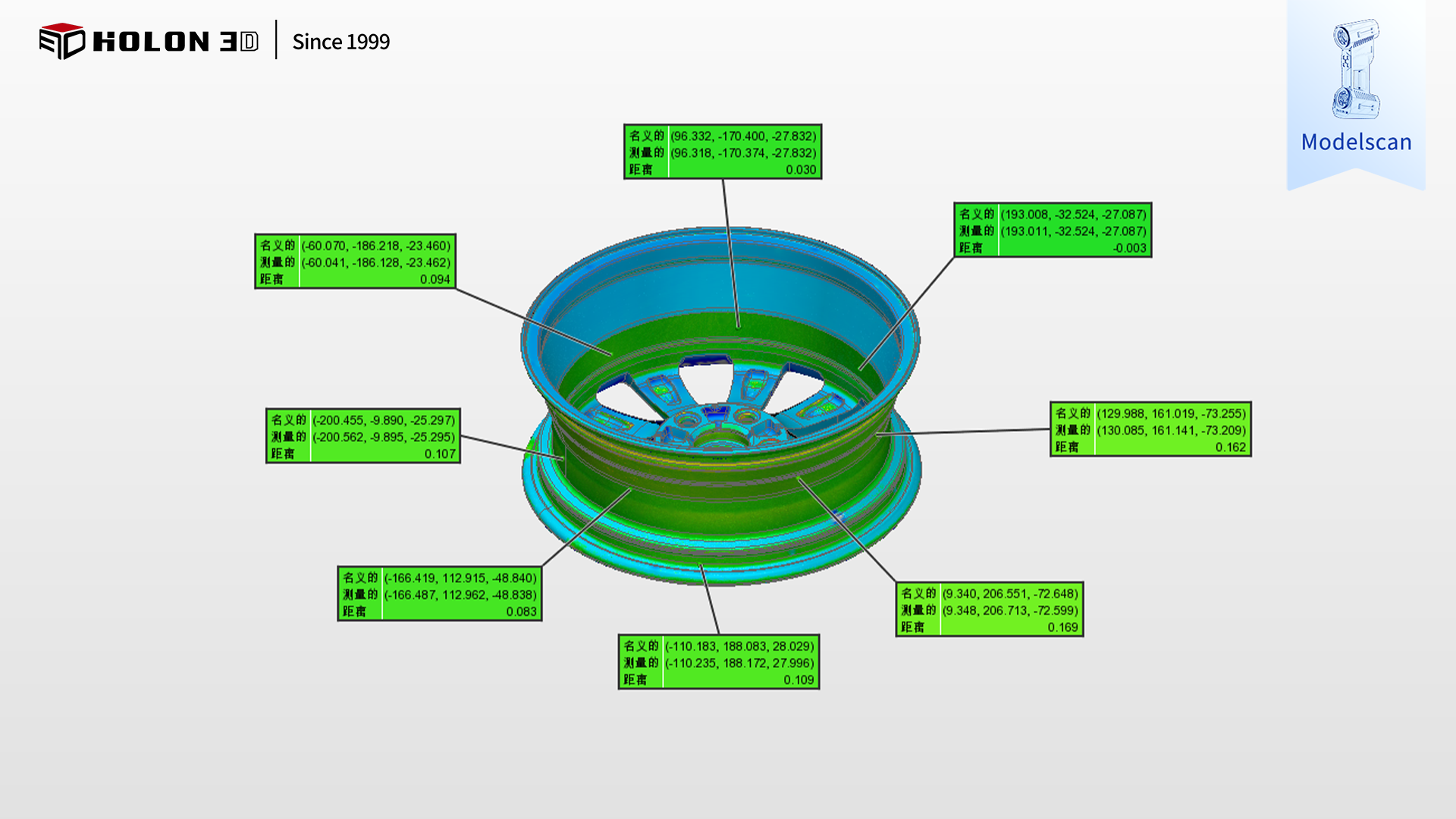

三維檢測色譜圖
三維檢測色譜圖
