大型模具三維檢測
發布時間：2024-04-23
瀏覽數：947
- A +
- A
- A -
模具行業作為制造工業化生產的基礎，它的生產技術和水平高低，已經成為衡量制造業水平的主要標志。天津某知名模具制造企業需要測量一款(長2m、寬1.4m）的大型模具，檢測模具生產加工出來后模具表面上的平面度孔心距鉸位等數據
面臨問題
1. 模具體積較大、重量大、形面復雜的特點，客戶要求工作效率要快，加速工作的進程。并對掃描出來的數據有嚴格的要求，數據分析精準，誤差小、精度高。
2.單純的使用傳統方式去測量不同的位置需要更換不同的工具檢測起來也十分的繁瑣耗時使用起來效率低且精度難以控制，所以決定用新型掃描方式替代傳統的測量方案。

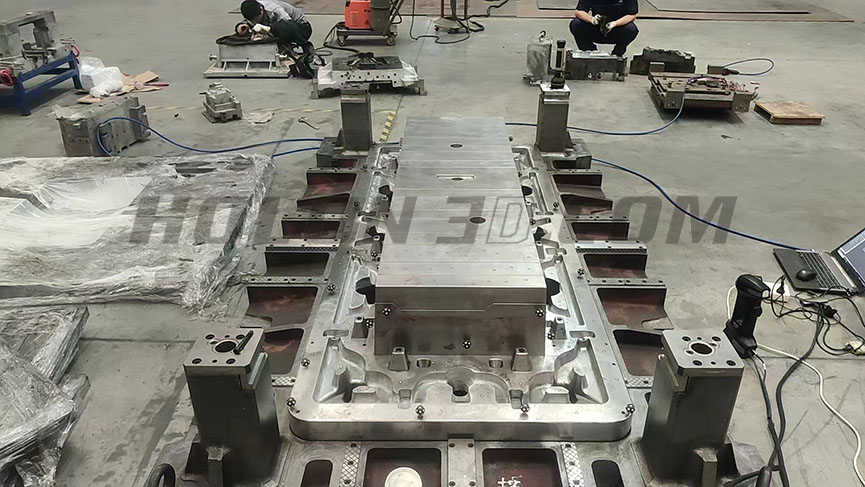

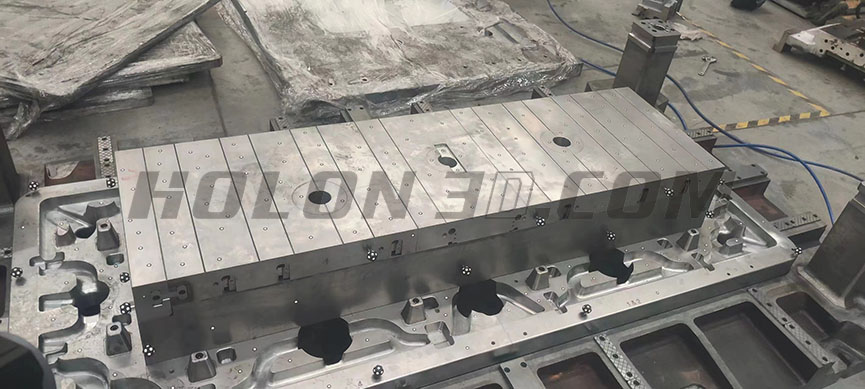

模具掃描實物圖
解決方案
對于模具掃描的問題，華朗采用手持式三維掃描儀Model 37，先對模具整體進行快速掃描可在30分鐘內將數據掃描出來，得到客戶所需要的數據將掃描的數據與數模做比分析獲取簡而易懂的對比報告,模具細節數據誤差一目了然。采用新型手持式三維掃描技術通過非接觸式的測量方式，完美復刻表面特征同時兼具快速掃描的功能。

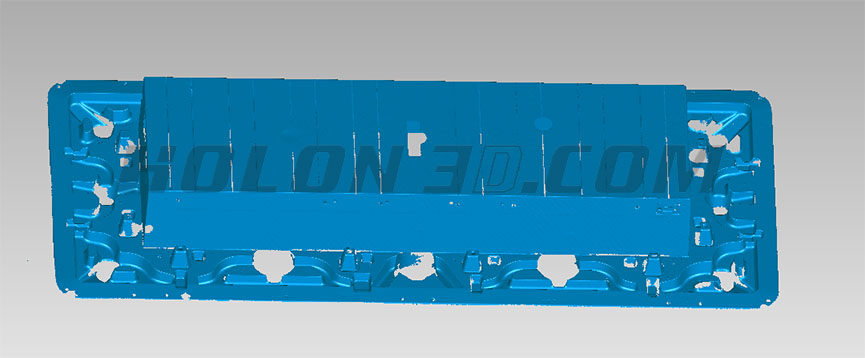

模具STL數據圖

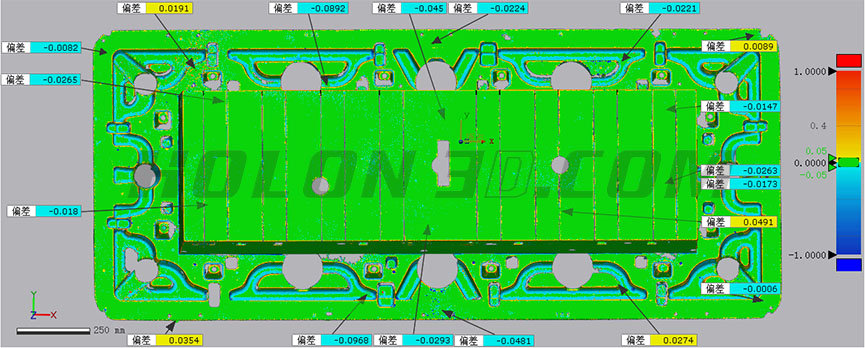

模具對比檢測圖
