某知名風電設備生產企業需對風力發電葉片模具進行三維測量，檢測葉片模具生產是否合格。風力發電葉片是風力發電機中最基礎和最關鍵的部件，葉片的設計直接影響風能的轉換效率和其年發電量，良好的設計、可靠的質量和優越的性能是保證機組正常穩定運行的決定因素。所以風力發電葉片模具的質量能否達標就顯得尤為重要。
1、由于風力發電葉片模具體型巨大(長約20多米，寬約2到3米)，曲面精度要求高且不便移動，用拍照式三維掃描儀測量時，累計誤差會過大，如何消除誤差造成的影響，是面臨的最大問題。
2、使用傳統的測量方法不僅耗時較長，所取得數據有限且不能準確測量出風力發電葉片曲面的三維數據，無法進行完整的掃描與數據拼接。也不能完成對風力發電葉片模具進行質量檢測。
針對該企業對風力發電葉片模具掃描面積大，曲面精度要求高，為消除掃描累積誤差與完整拼接等問題，華朗三維技術工程師提出解決方案：使用三維攝影測量系統HL-3DP無需配合三維掃描儀單獨即可完成超大風電力葉片模具的三維檢測，快速獲取葉片模具高精度三維數據+逆向設計軟件(將風力發電葉片模具點云數據轉換為三角網格面數據)+導入設計軟件進行后期處理，得到檢測分析報告。

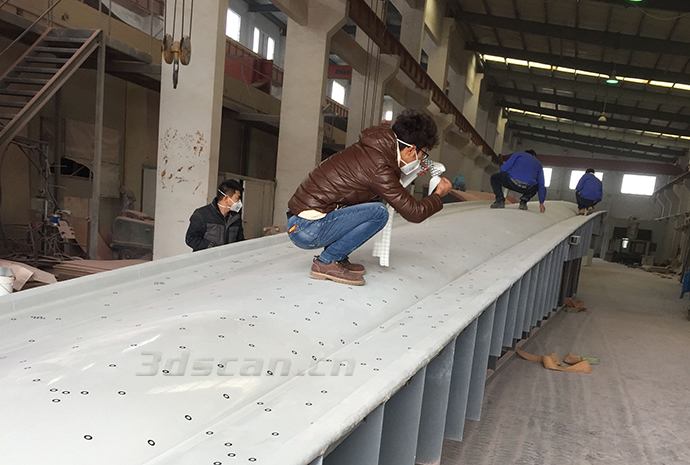

超大型風電葉片模具測量現場實物圖

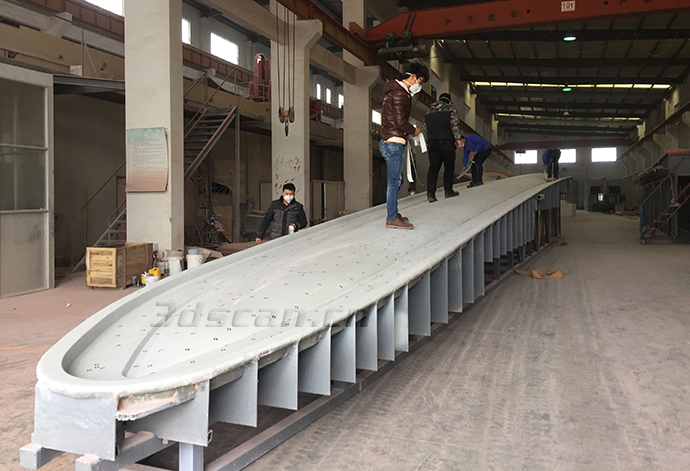

超大型風電葉片模具測量現場實物圖

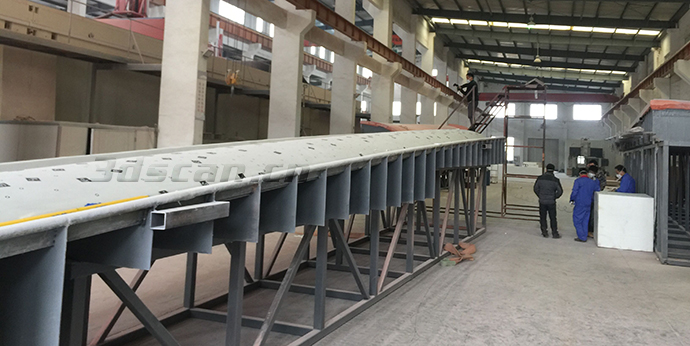

超大型風電葉片模具現場測量實物圖

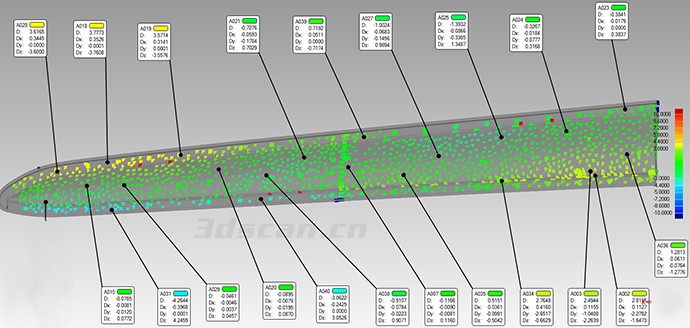

超大型風電葉片模具三維數據圖

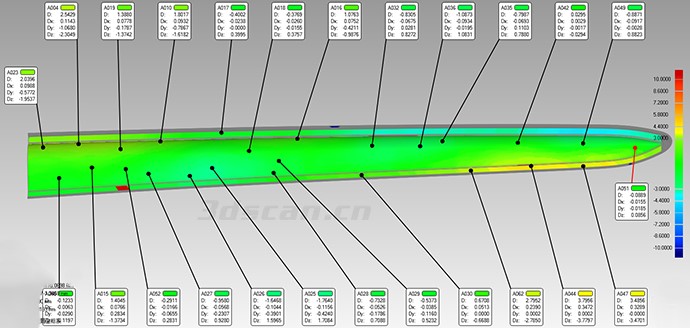

超大型風電葉片模具三維檢測圖
