石墨材質模具胚體是精密成型加工的核心工裝基材，其外形輪廓、型腔結構精度直接決定后續模具加工質量?？蛻粜柰ㄟ^(guò)三維掃描獲取胚體高精度完整數據，與原始模型比對生成三維檢測色譜圖，量化誤差以判斷加工是否合格。因客戶對掃描精度、細節還原度要求嚴苛，傳統測量方式難以滿足，故選擇 HOLON3D Smart 49 手持式全藍激光工業級三維掃描儀提供數字化檢測方案。

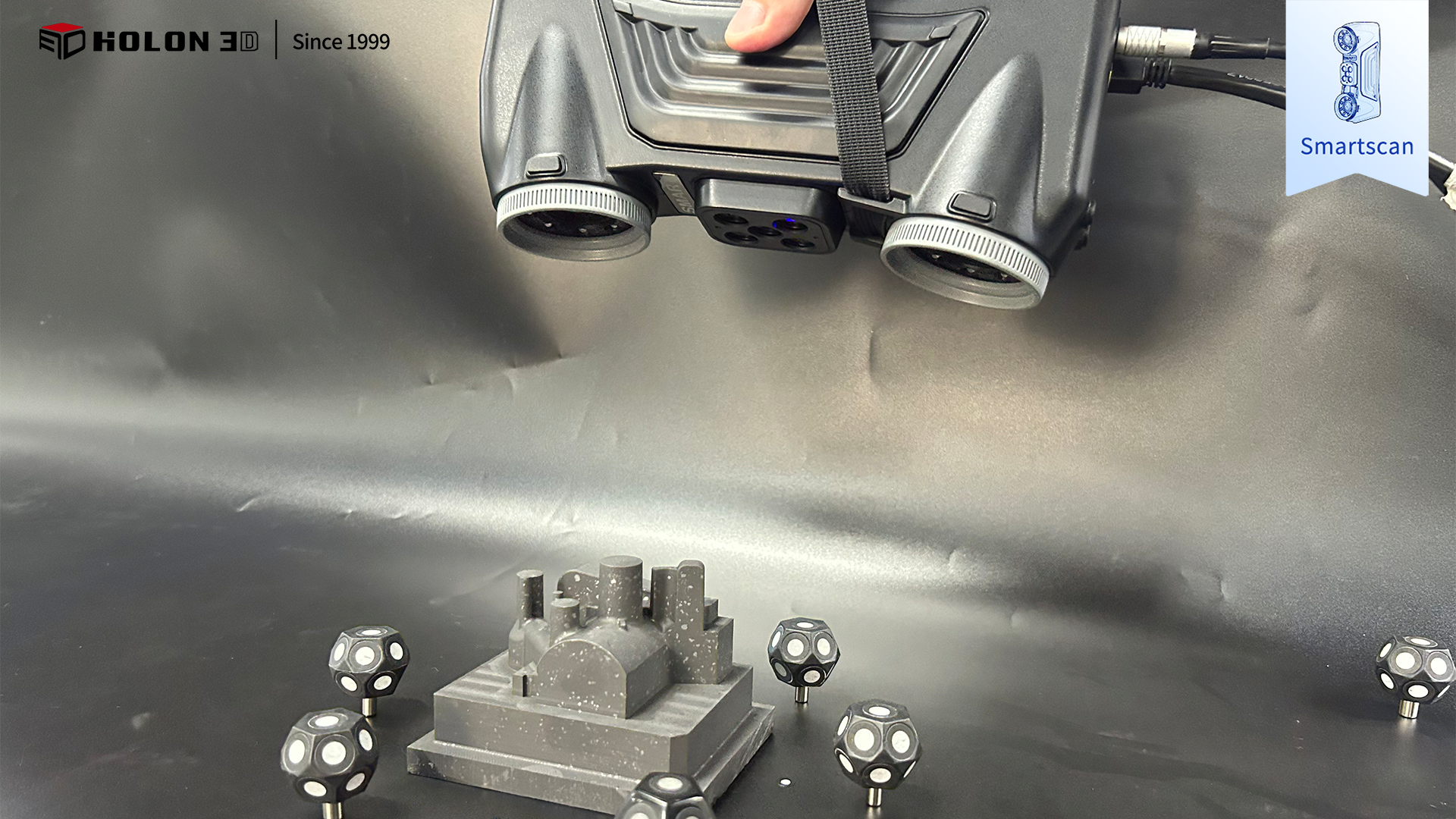

實物掃描圖
實物掃描圖
石墨模具胚體檢測核心難點集中于材質特性與結構要求：石墨表面疏松多孔、呈啞光吸光特性，傳統掃描設備易出現數據采集不完整、細節模糊問題；胚體包含復雜型腔、過渡曲面等特征，傳統局部測量工具難以全面覆蓋，易形成掃描盲區導致數據缺失；胚體輪廓度、型腔尺寸等指標精度要求嚴格，傳統測量方式精度有限且人工拼接數據易產生累計誤差，無法滿足客戶嚴苛標準。

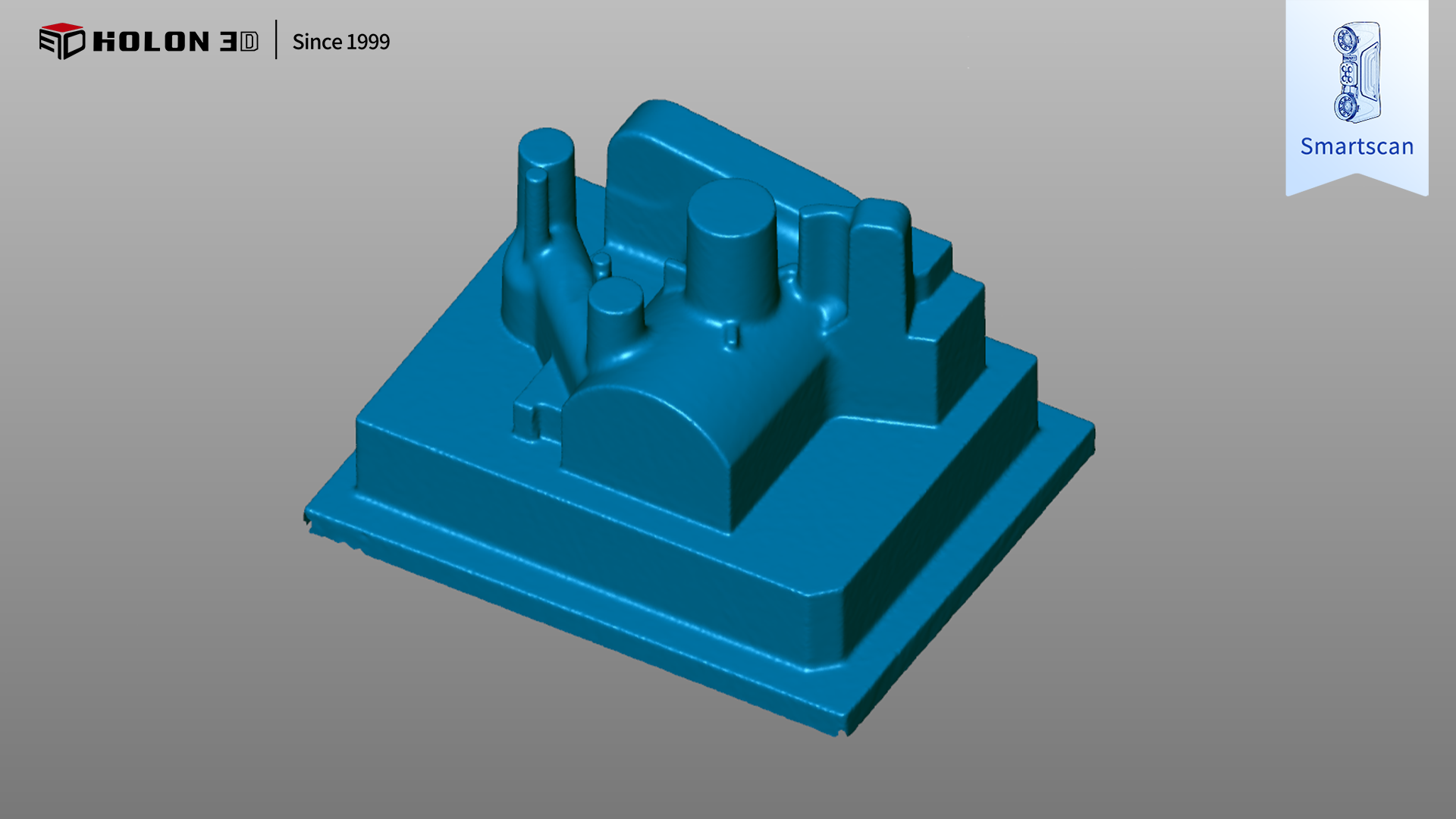

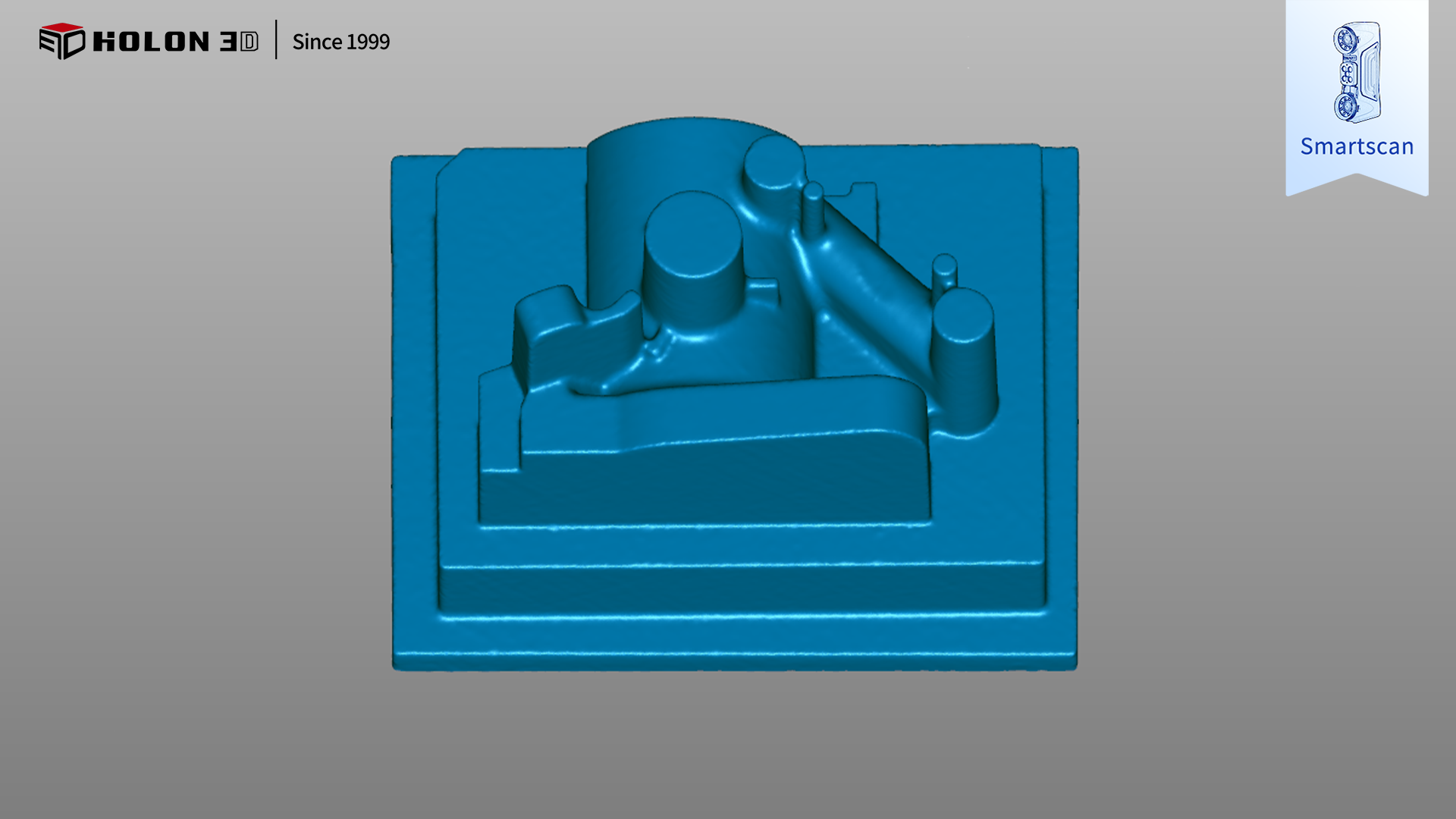

掃描數據圖
掃描數據圖
采用 HOLON3D Smart 49 掃描儀可針對性破解難題，其具備工業計量級精度，搭配全藍激光技術，無需特殊預處理即可適配石墨吸光材質，精準捕捉胚體輪廓、型腔細節等關鍵數據；搭載四種掃描模式，可根據胚體整體輪廓、型腔內部等不同特征靈活切換，配合手持設計自由調整角度，實現全區域無死角掃描；高速無接觸測量避免石墨材質破損，不受場景約束，僅需粘貼少量標志點即可穩定輸出高質量數據，掃描數據與原始模型比對生成清晰色譜圖，準確量化誤差，科學判定合格性，完全契合客戶需求，為胚體質量管控與后續加工優化提供可靠支撐。

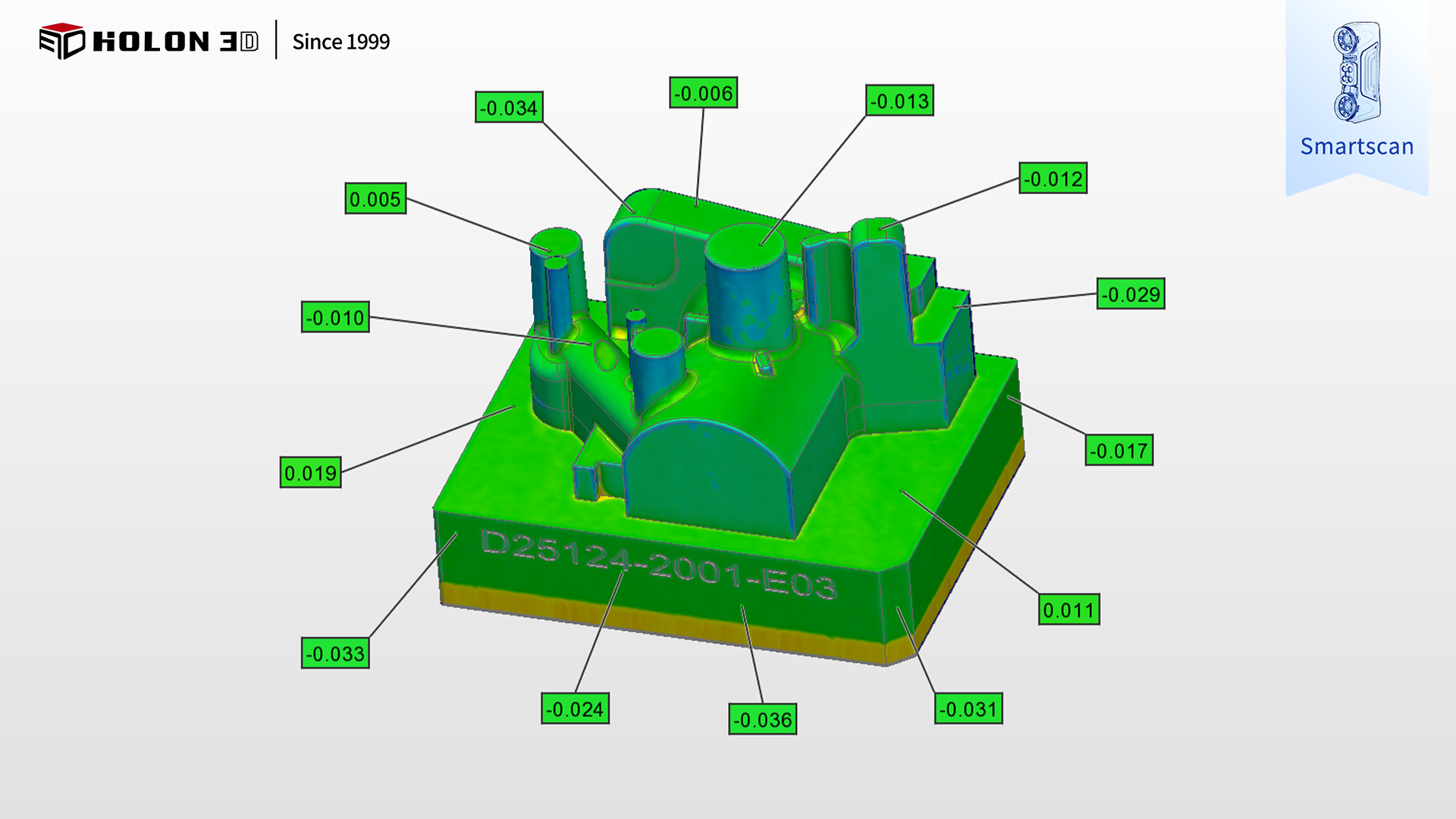

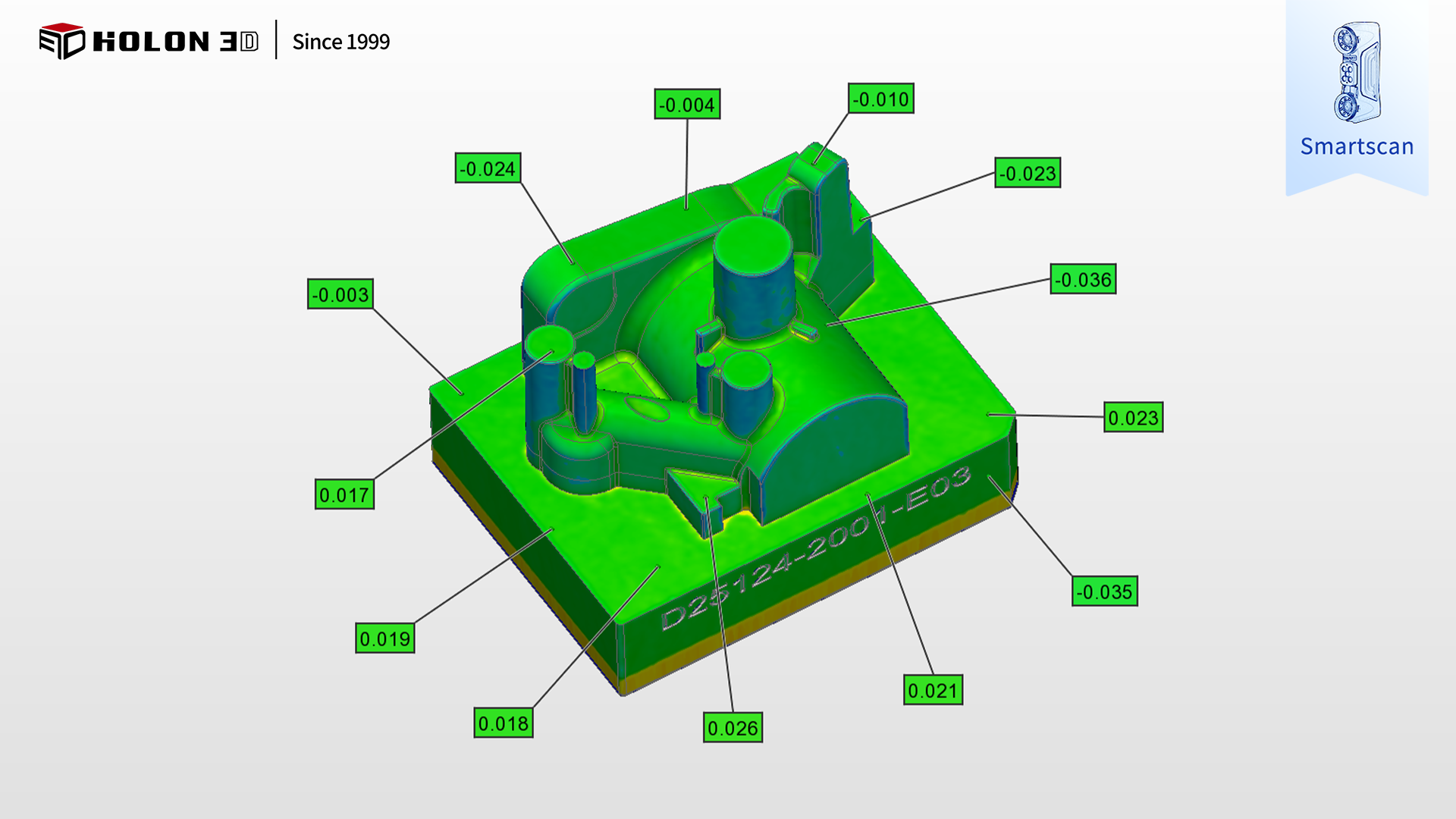

三維檢測色譜圖
三維檢測色譜圖

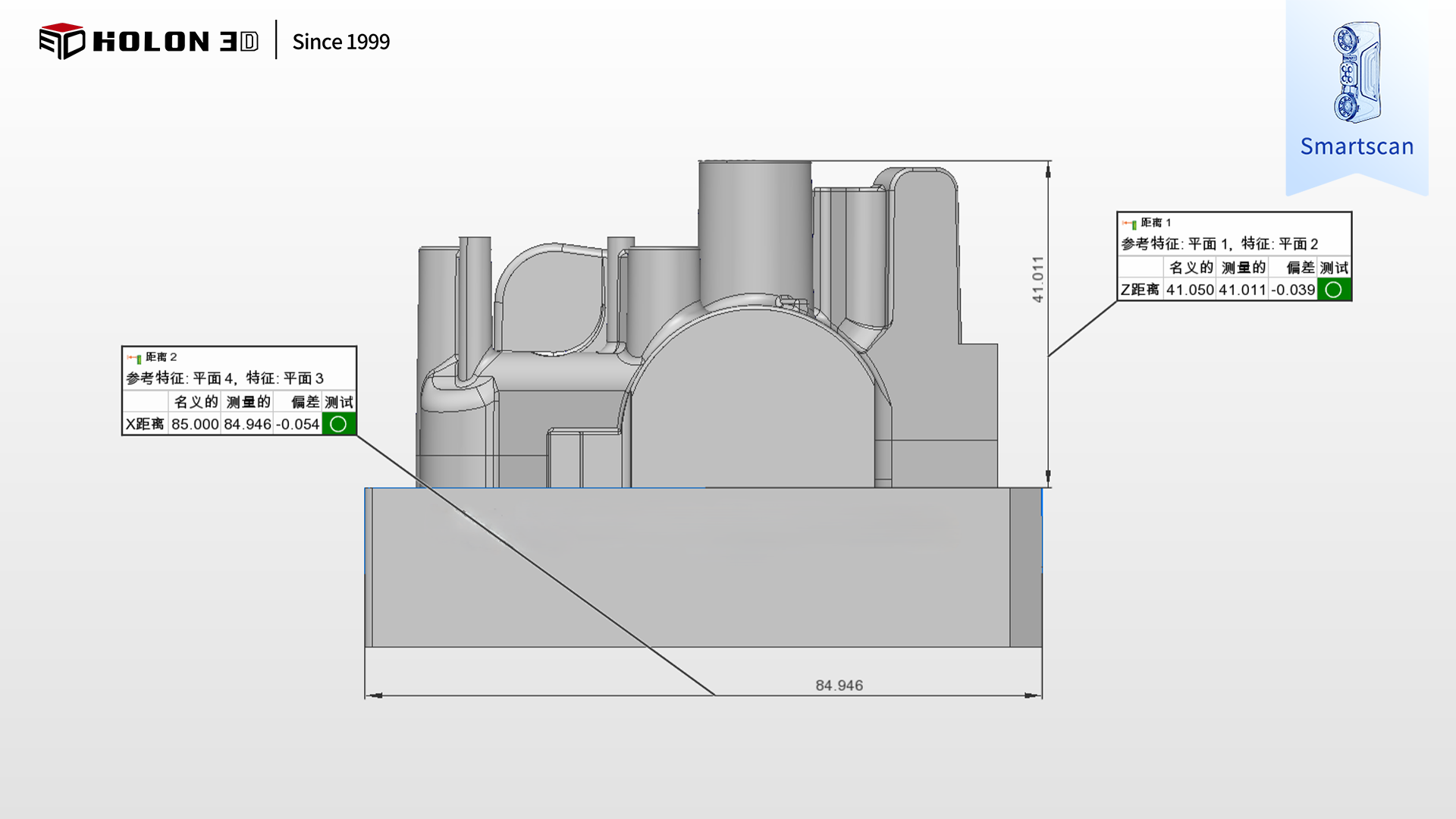

三維檢測尺寸測量圖
