結構件的三維檢測
發布時間：2025-04-02
瀏覽數：426
- A +
- A
- A -
某企業需對某類復雜結構組件進行批量樣品檢測，以確保其關鍵幾何特征與裝配要求相符，避免因檢測誤差影響整體設備性能。
面臨問題
組件表面多為曲面且具有孔位，傳統測量手段難以全面覆蓋三維形貌；檢測過程中需進行數據拼接，易因環境干擾或操作誤差導致模型錯位或細節丟失；同時，組件對精度要求極高，常規方法難以穩定滿足嚴苛的公差標準
解決方案

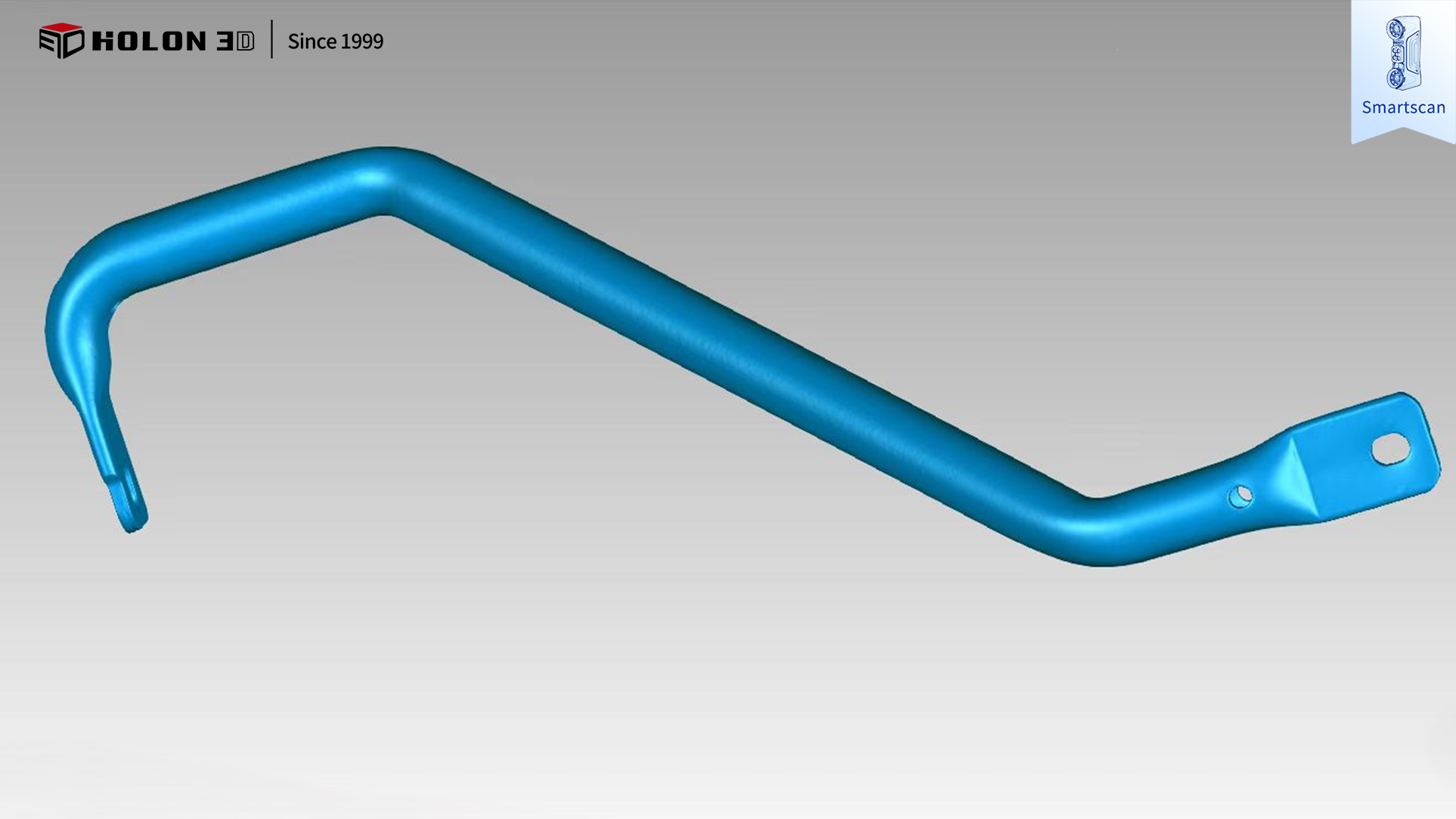

HOLON 3D工程師決定采用smart 49三維掃描儀對物體進行掃描，針對結構桿的曲面特征與孔位的檢測需求，通過三維掃描技術快速獲取完整表面數據，結合多視角拼接校準確保模型整體一致性；基于掃描結果與設計模型比對，利用可視化分析定位孔位偏差及曲面變形問題，并生成綜合檢測報告，保障關鍵尺寸與裝配精度符合要求，充分滿足了客戶的要求。

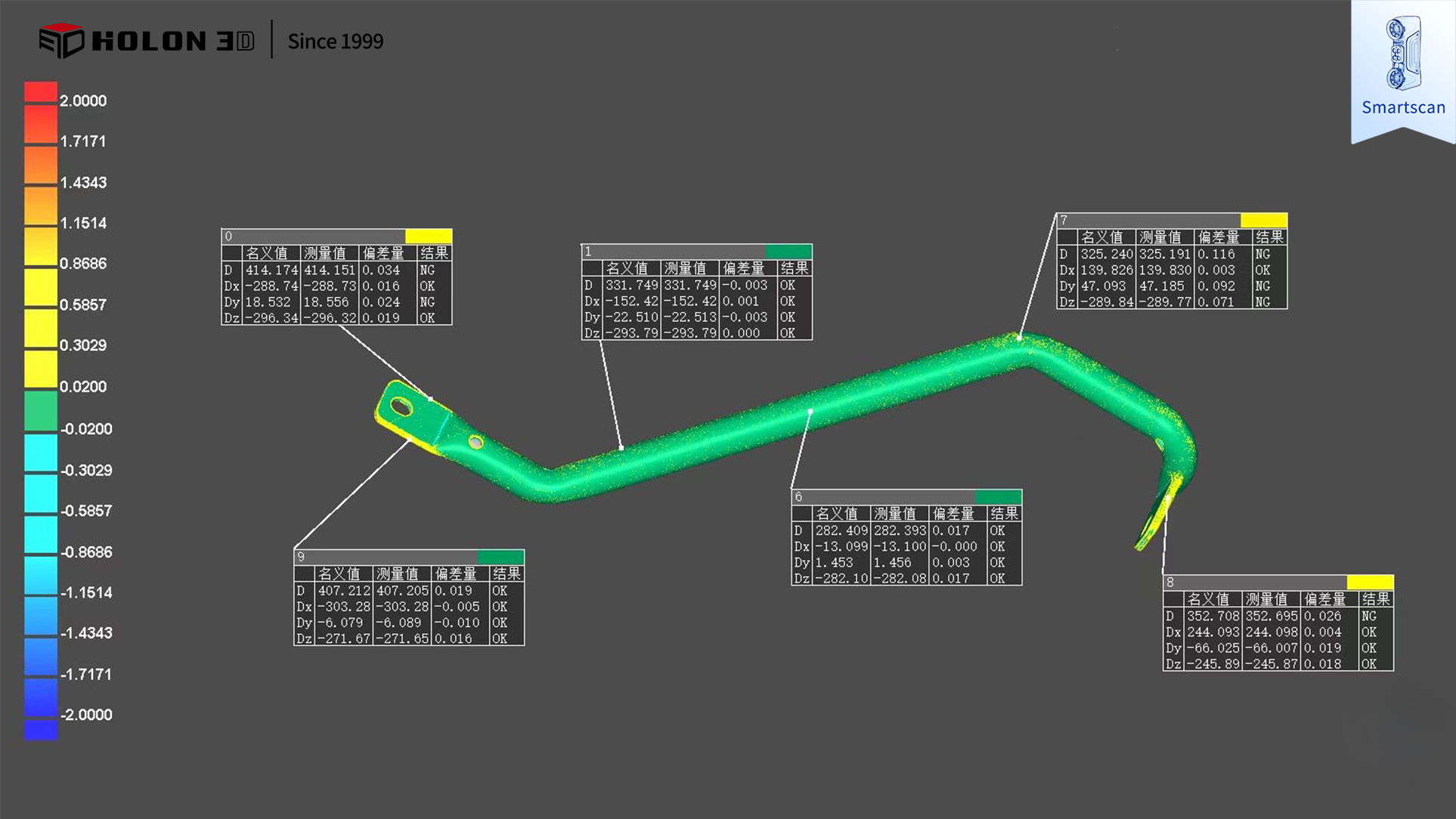

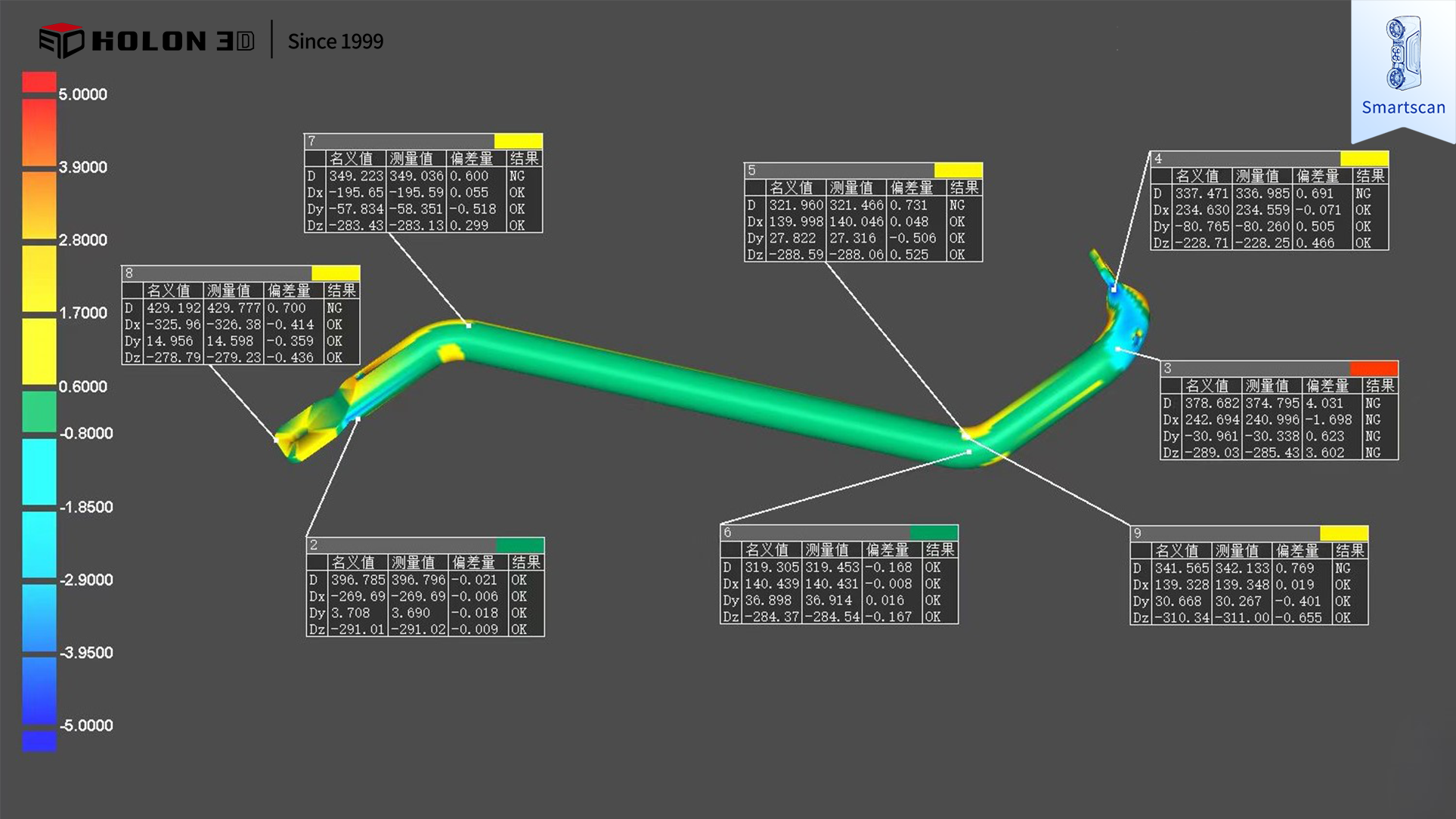

對比數據圖
