毛胚澆鑄件作為機械制造行業的基礎坯料，廣泛應用于各類結構件生產，其型面精度、關鍵尺寸一致性及結構完整性直接決定后續加工的可行性與成品合格率?？蛻粜柰ㄟ^三維掃描獲取毛胚澆鑄件的高精度、高細節還原度及完整三維數據，與原始模型比對生成三維檢測色譜圖，直觀量化型面偏差、壁厚公差、預留加工位尺寸誤差等核心指標，以此快速判斷鑄件是否符合生產標準。由于毛胚澆鑄件材質涵蓋鑄鐵、鋁合金、銅合金等多種類型，表面狀態受澆鑄工藝影響差異大（如粗糙面、局部氧化層、輕微凹凸），且客戶對掃描精度、細節還原及數據完整性要求嚴苛，同時需適配車間批量檢測、外協件入庫質檢等多場景，傳統測量方式難以適配，因此選擇 HOLON 3D Model 49 手持式全藍激光工業級三維掃描儀，為毛胚澆鑄件提供高效精準的數字化檢測解決方案。

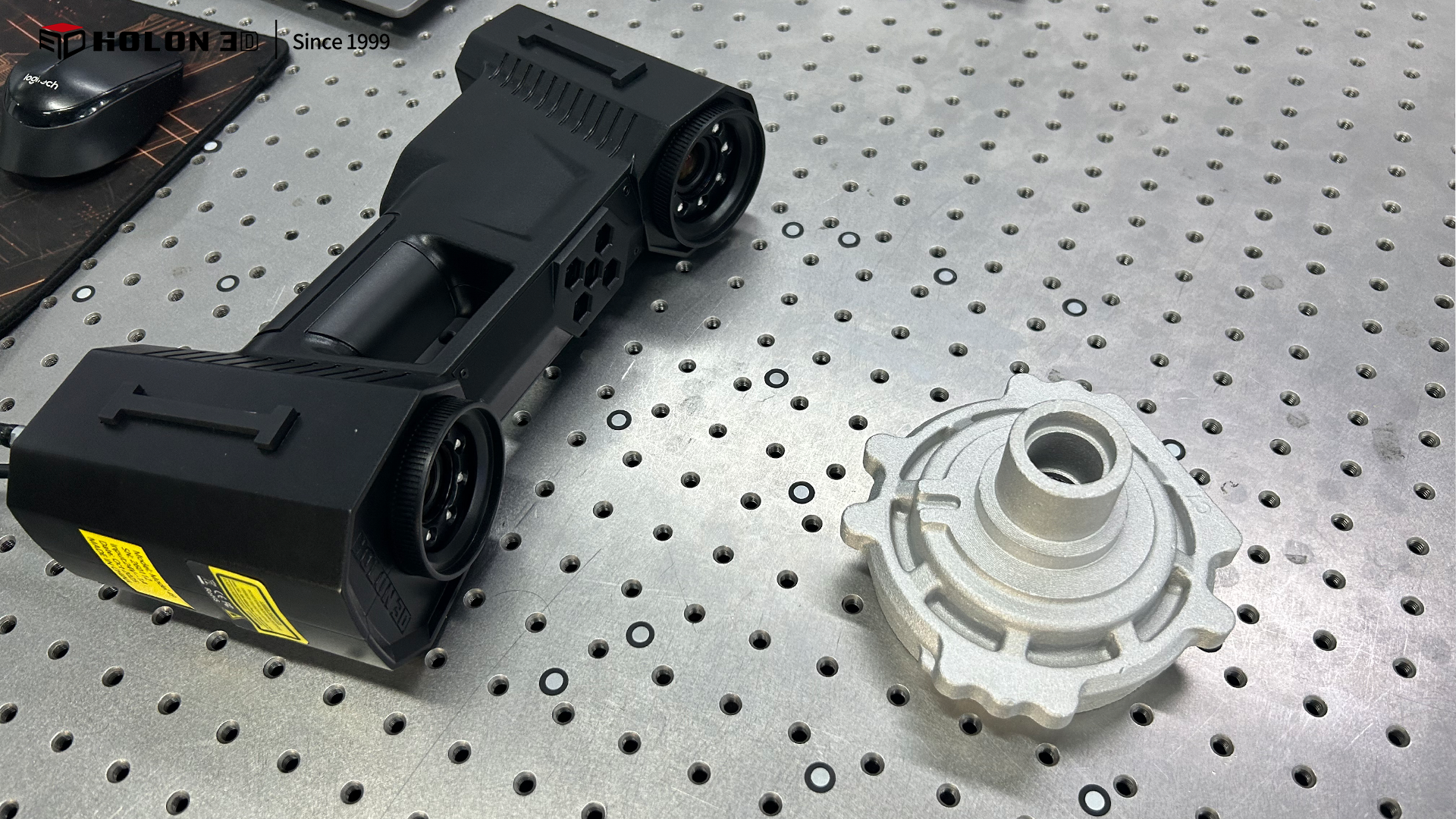

掃描儀與被掃描毛胚件
毛胚澆鑄件的檢測核心難點集中在 “材質多樣 + 表面復雜 + 精度要求高” 的三重挑戰：其一，鑄件材質類型豐富，不同材質表面特性差異顯著（如鑄鐵的啞光粗糙面、鋁合金的局部反光面、銅合金的氧化層表面），傳統測量方式易受材質影響，導致數據采集失真或局部區域漏掃，無法保障數據完整性；其二，澆鑄工藝導致表面粗糙不均，普遍存在澆冒口殘留、微小砂眼、分型線痕跡等固有特征，傳統局部點位測量工具（如卡尺、千分表）無法全面覆蓋復雜型面，更難以精準捕捉這些細微特征，無法滿足客戶對細節還原度的要求；其三，鑄件的型面輪廓度、關鍵孔徑、壁厚均勻性等指標精度要求嚴格，傳統測量工具精度有限，且依賴人工操作，易產生人為誤差，影響檢測結果準確性；此外，接觸式測量不僅效率低下，還可能因鑄件表面粗糙導致測量工具損耗，或因受力造成鑄件微小變形，進一步干擾檢測結果；同時，傳統測量方式受場景限制大，無法靈活應對車間流水線、外協倉庫等不同環境下的高效檢測需求，嚴重拖慢質量管控進度。

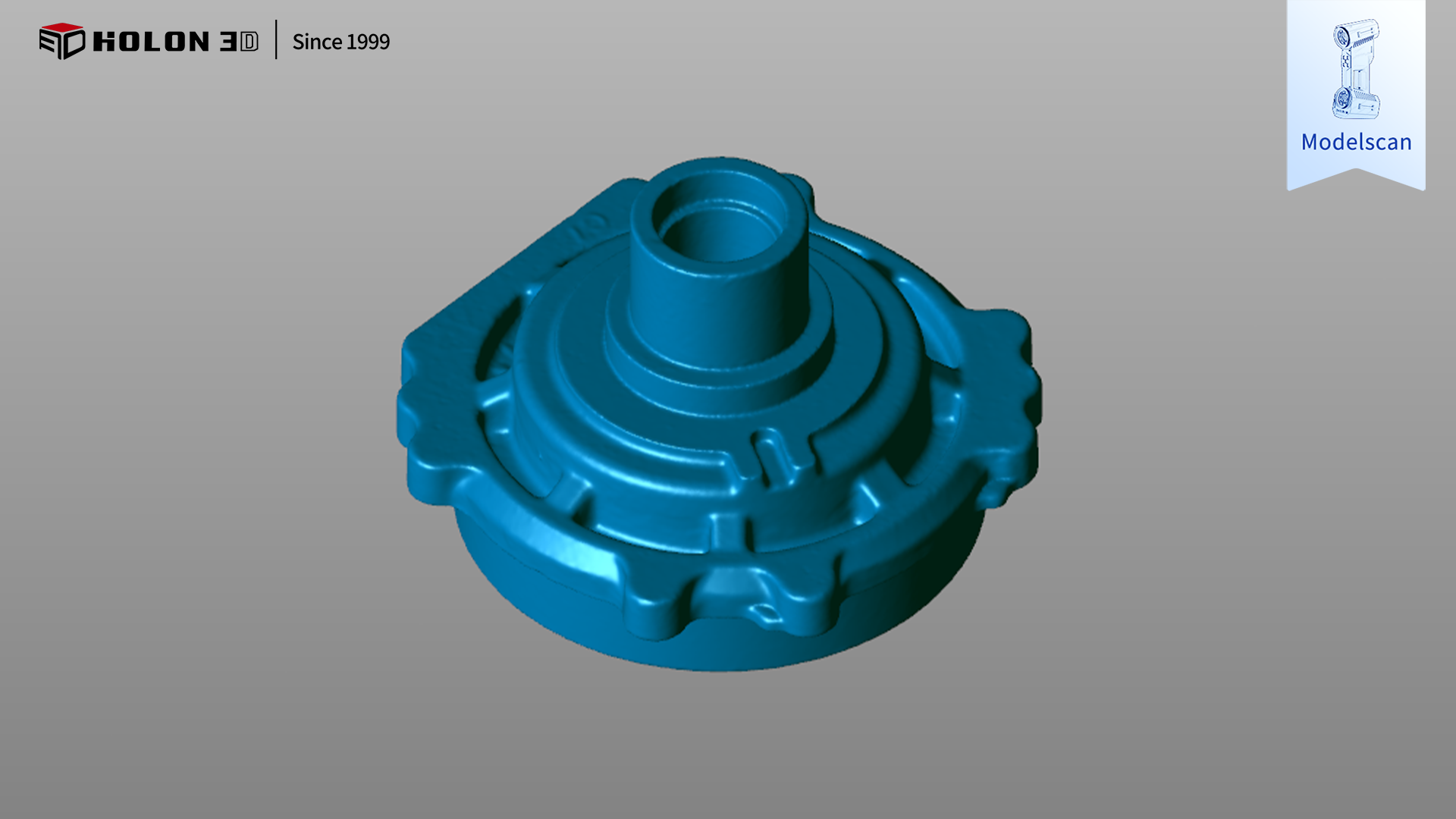

掃描數據圖

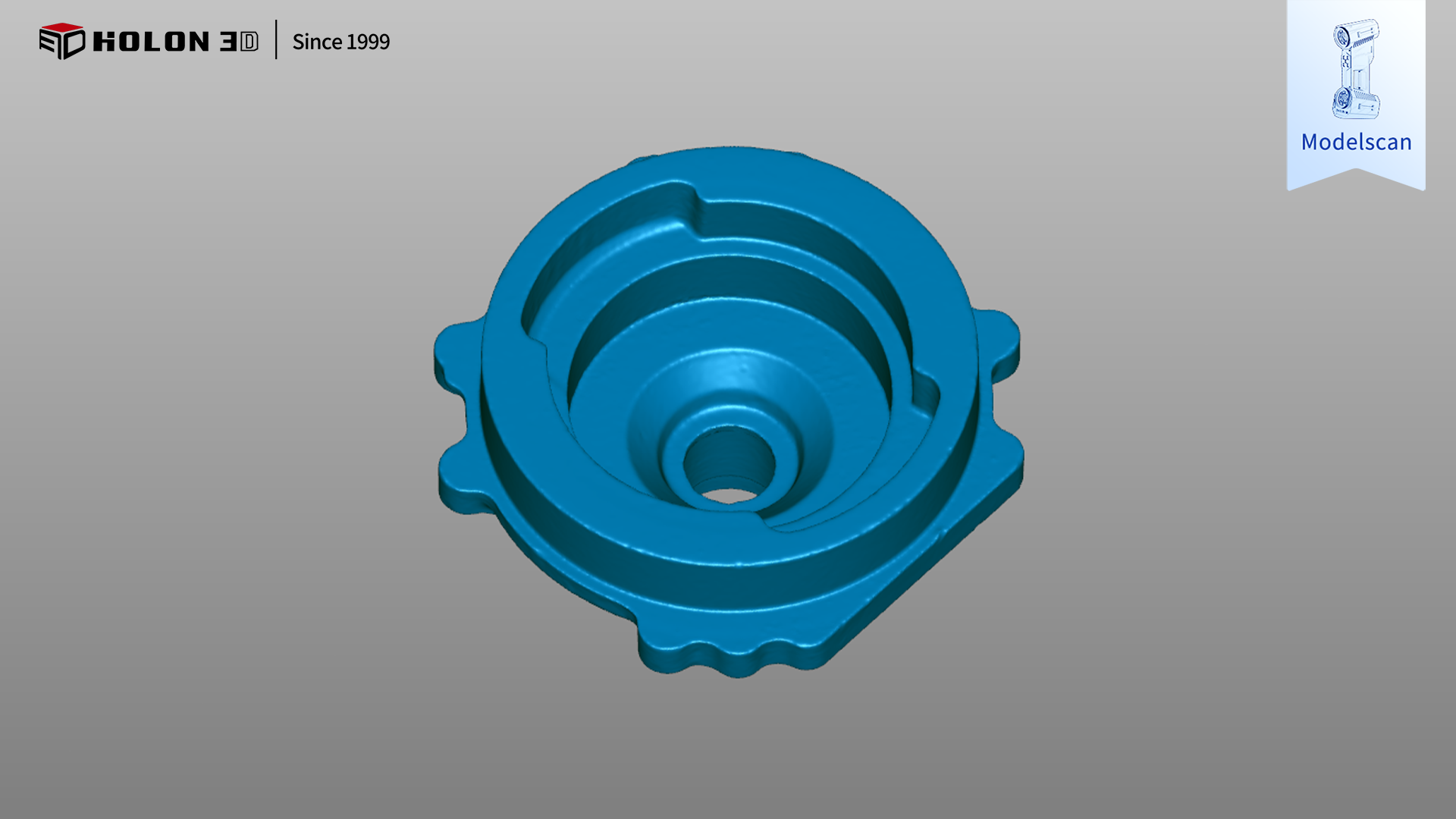

掃描數據圖
采用 HOLON 3D Model 49 手持式全藍激光工業級三維掃描儀，可針對性破解毛胚澆鑄件多場景、高精度檢測的核心難題。該掃描儀具備工業計量級精度，實測精度達 0.02mm，最高可達 0.01mm，搭配全藍激光技術的強適應性，無論面對鑄鐵、鋁合金、銅合金等不同材質的表面特性，還是粗糙面、氧化層、局部反光等復雜狀態，都能穩定穿透干擾，精準采集全表面數據；更搭載四種掃描模式，可根據鑄件的大面積型面、微小預留孔、邊緣分型線、隱蔽凹槽等不同特征細節靈活切換，高效捕捉每一處關鍵尺寸與澆鑄固有特征，確保細節還原度與數據完整性，為生成精準三維檢測色譜圖筑牢基礎；手持設計靈活便捷，不受鑄件尺寸、形狀限制，可自由調整掃描角度，輕松覆蓋鑄件的正反兩面、邊角縫隙及隱蔽區域，徹底消除測量盲區；高速掃描能力大幅壓縮單件檢測時間，配合無接觸式測量方式，既避免了測量工具損耗與鑄件表面損傷的風險，又能快速獲取可靠數據，顯著提升批量檢測效率；掃描儀適應性極強，不受場景約束，在車間生產線、外協件質檢區、倉儲復核點等不同環境下，僅需粘貼少量標志點輔助定位，無需額外進行表面打磨、噴粉等復雜預處理，即可穩定輸出高質量數據。掃描后生成的三維數據精準、完整且細節豐富，與原始模型比對可清晰生成三維檢測色譜圖，直觀量化型面偏差、壁厚公差等關鍵指標的誤差分布，快速完成毛胚澆鑄件合格性判定，完全契合客戶的嚴苛需求，為毛胚澆鑄件的質量管控、澆鑄工藝優化及供應鏈質檢提供了可靠的數字化支撐。

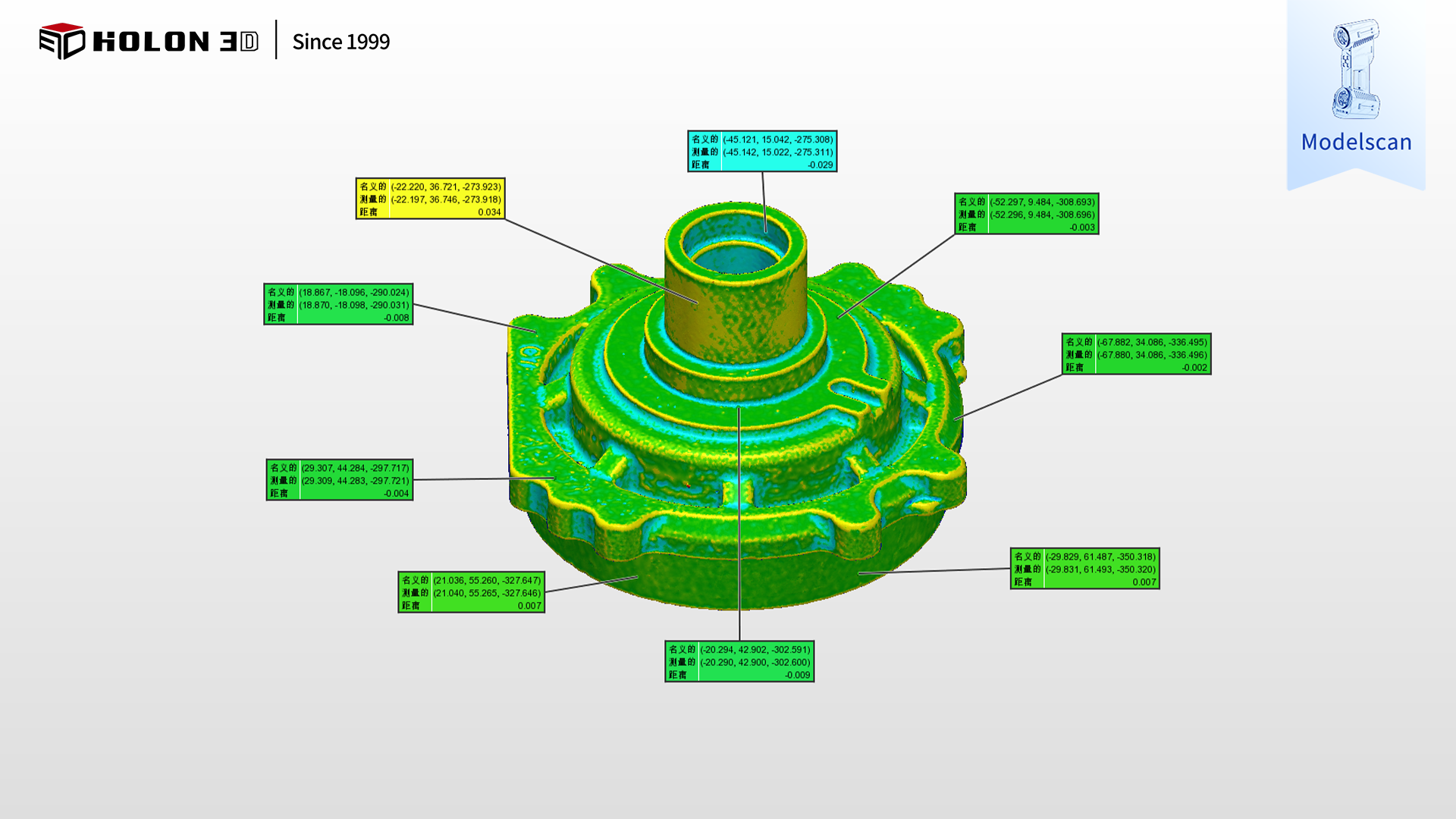

三維檢測（色譜圖）

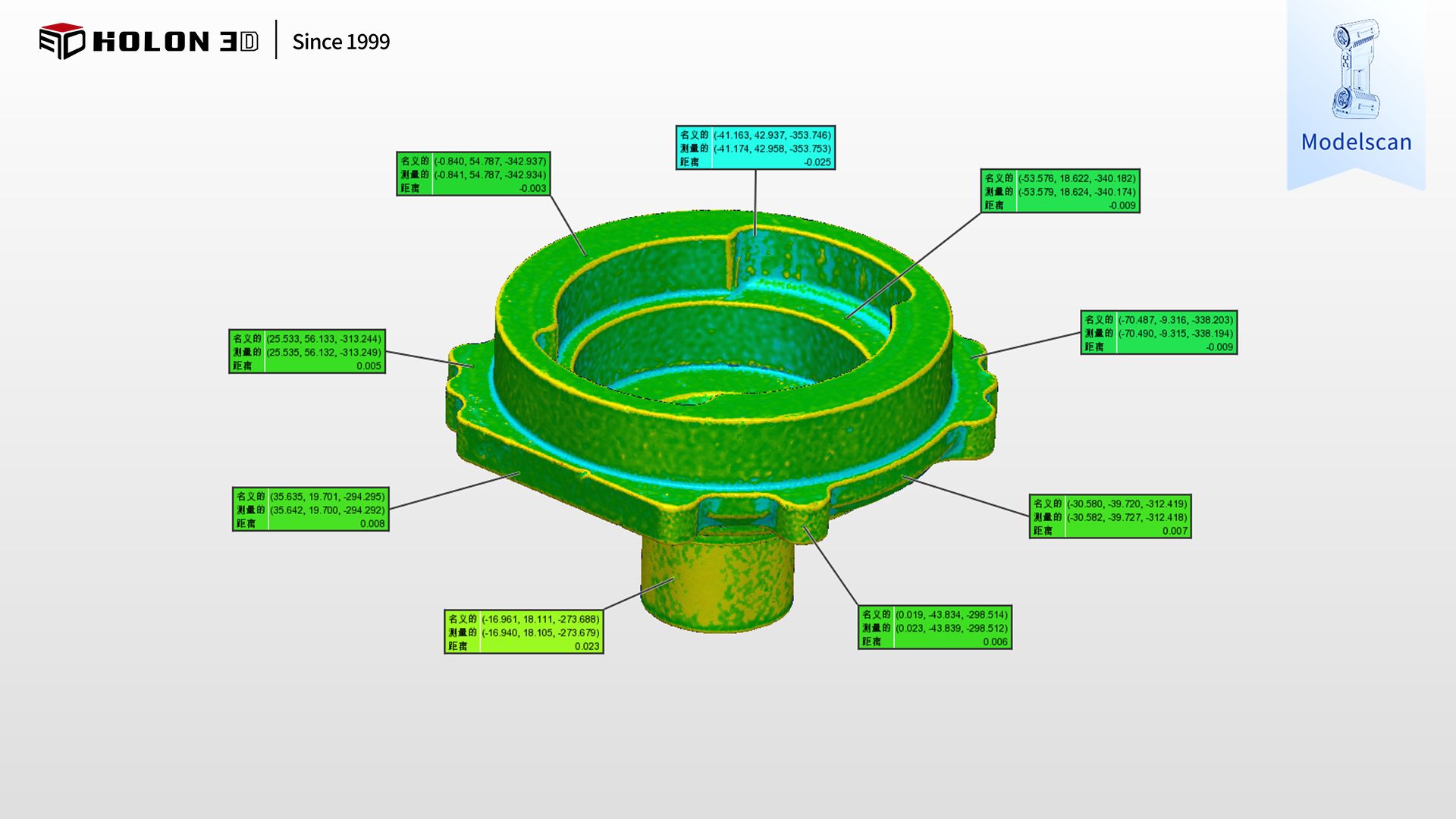

三維檢測（色譜圖）

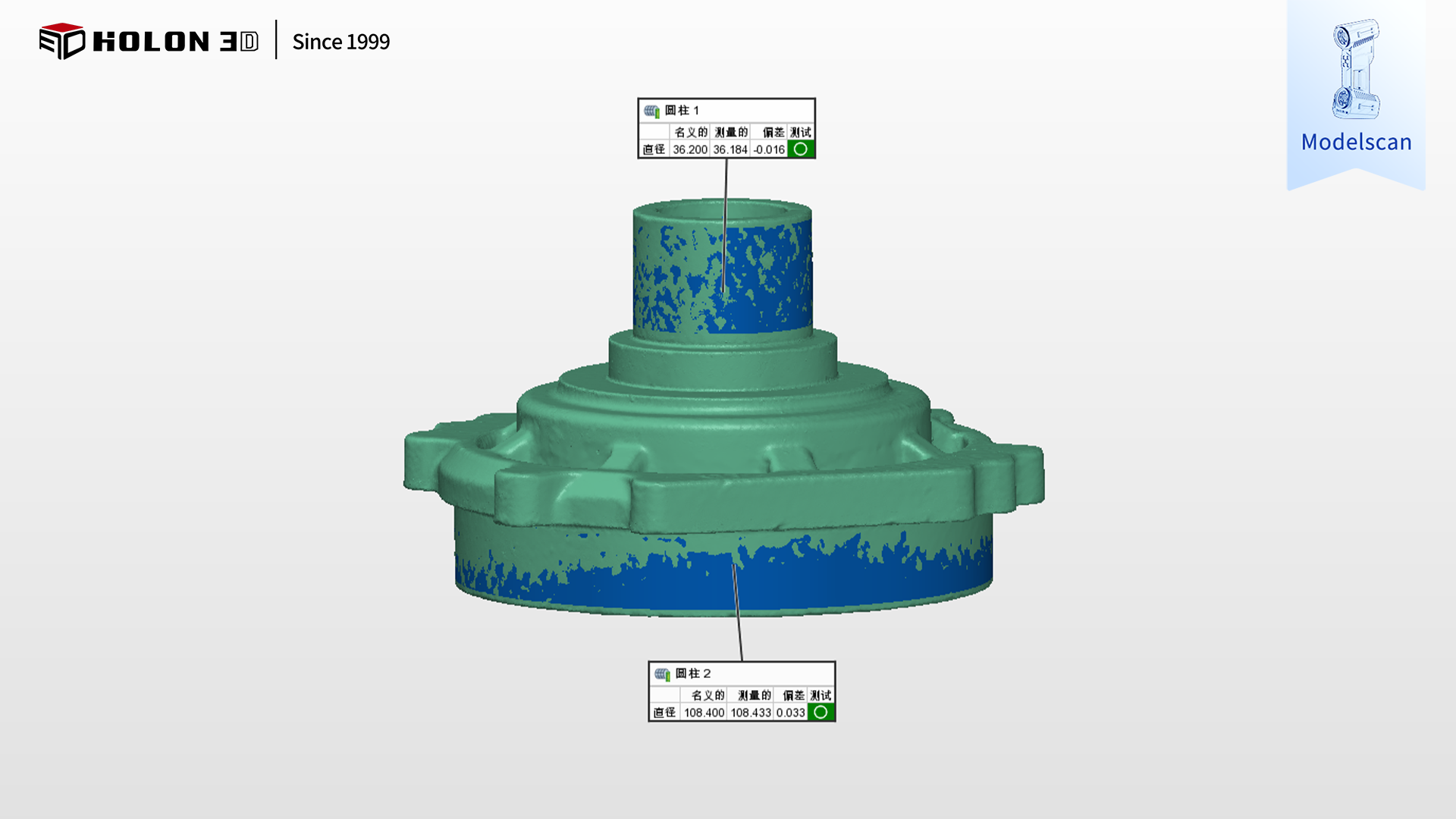

三維檢測（尺寸測量）
