在液壓系統與高端裝備制造領域，油缸活塞導向套作為動力傳遞的核心部件，其內壁深孔結構、精密螺紋及高反射鍍層的加工精度直接影響設備性能與可靠性。國內某液壓設備制造企業在批量生產油缸活塞導向套時，需將成品掃描數據與原始模型實時對比分析，以驗證密封面、深孔及螺紋等關鍵結構的±0.01mm公差達標率。由于傳統檢測效率低、數據維度單一，企業聯合華朗三維尋求三維數字化方案，實現生產與質檢的數據閉環，提升產品良率與迭代速度。
導向套表面經電鍍硬化后形成強鏡面反光，傳統光學設備易受干擾，導致孔底部及螺紋牙型區域出現數據盲區或畸變；接觸式檢測工具不僅效率低（單件檢測超2小時），更可能劃傷精密表面，且無法量化動態負載下的微觀形變。進口高精度掃描設備成本高昂，而國產常規方案在螺紋導程、深孔同軸度等關鍵參數檢測中誤差常超0.02mm，且無法與CAD模型直接對比。

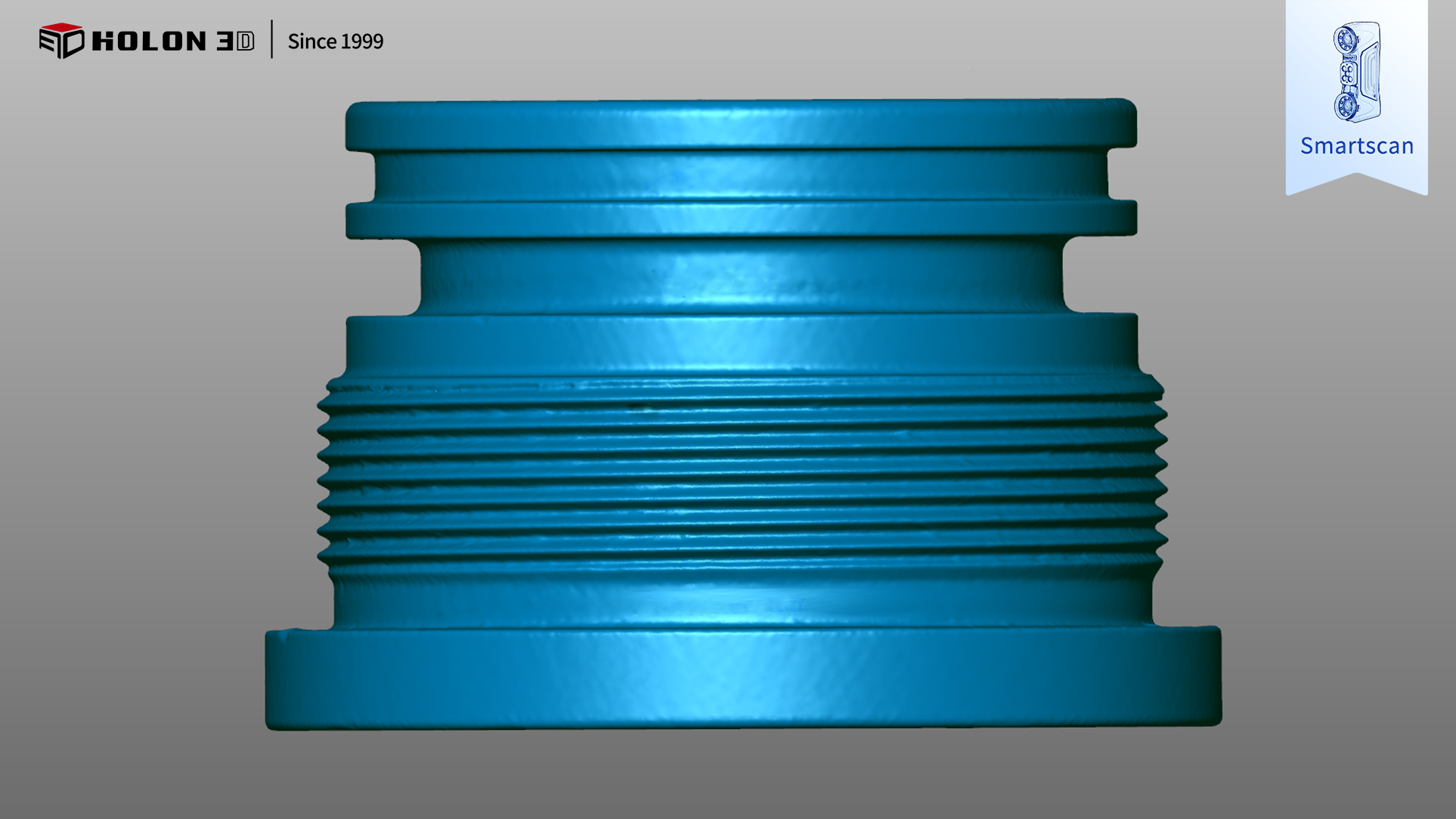

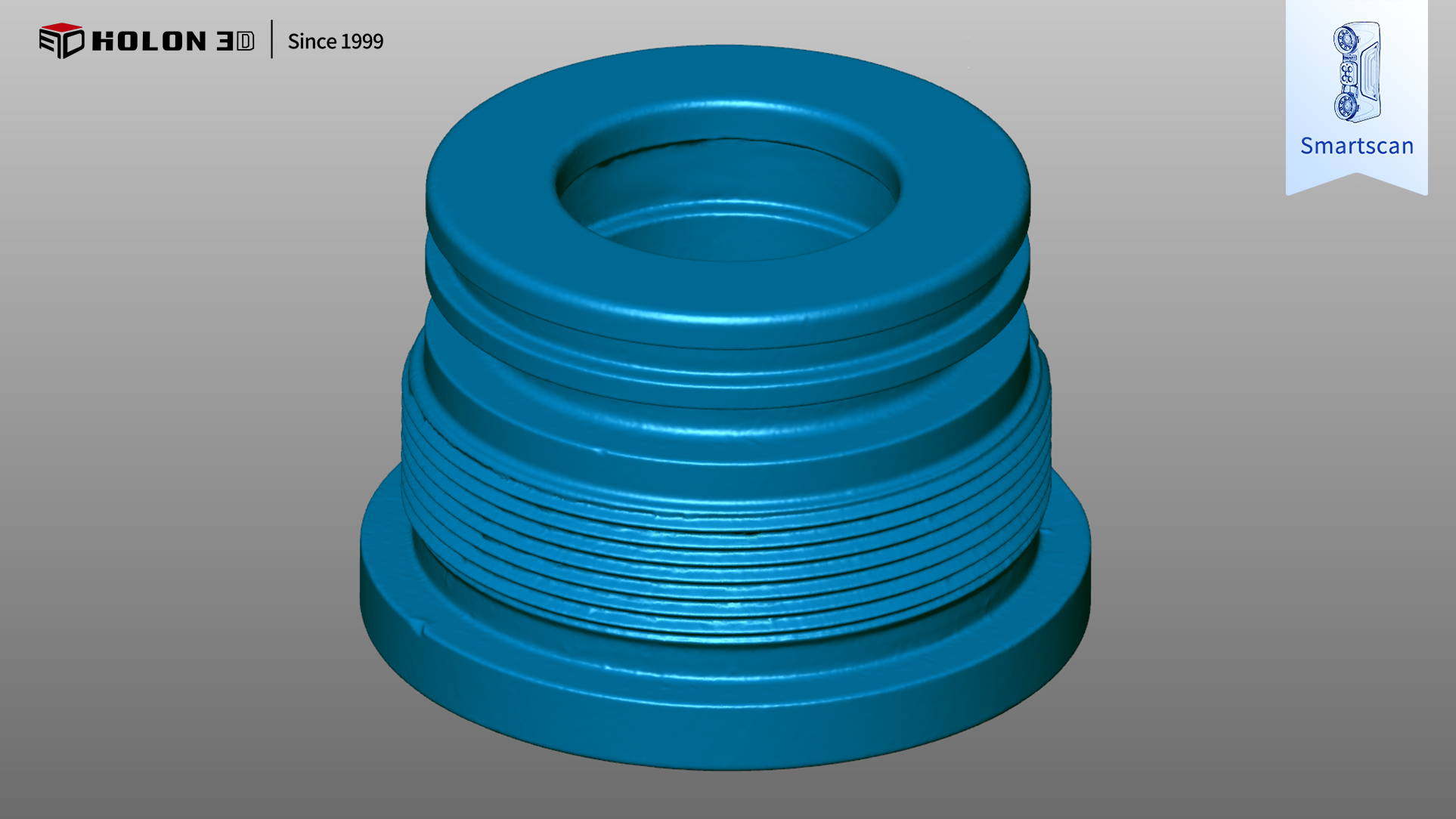

STL數據圖

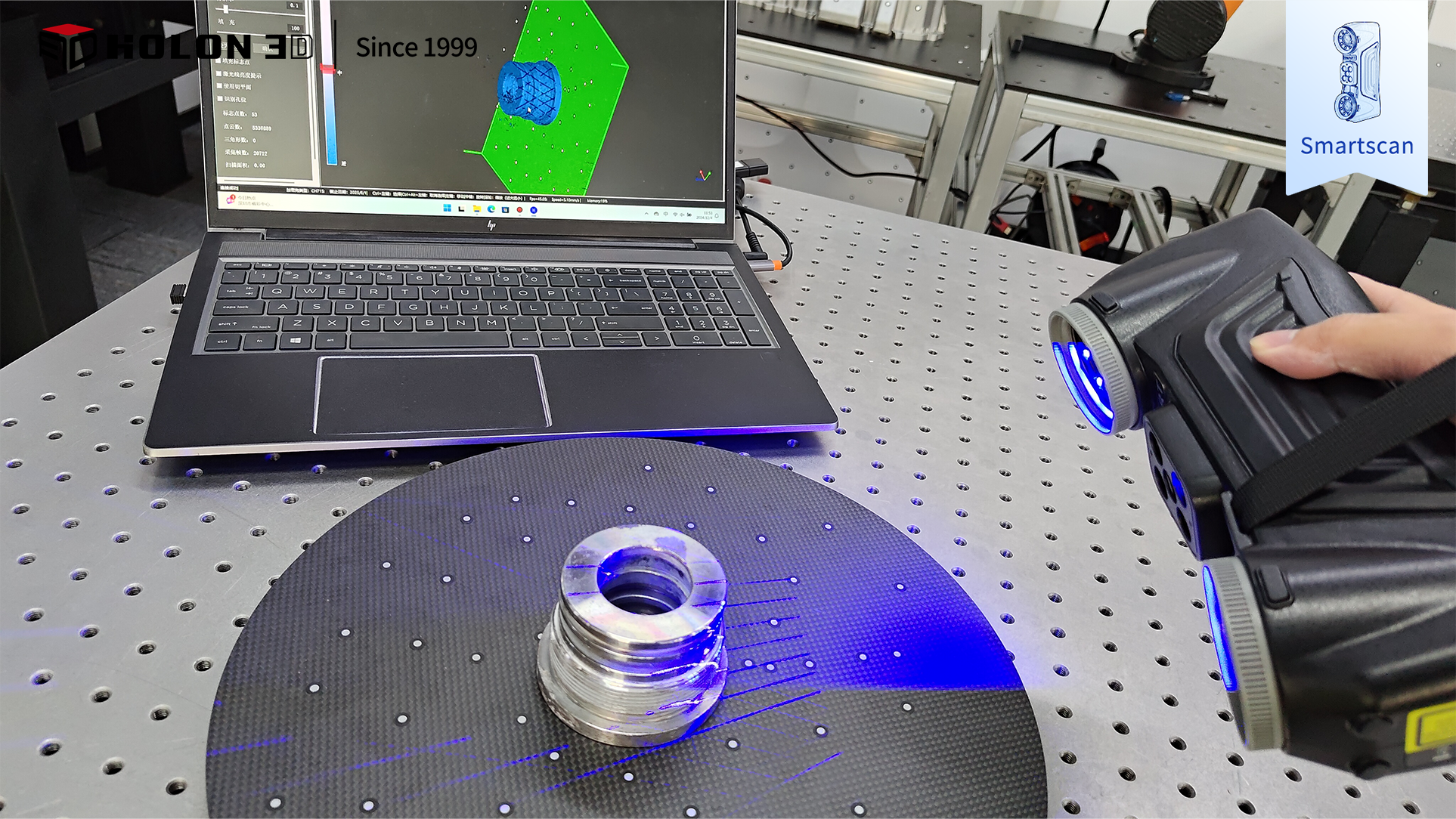

華朗三維采用HOLON 3D手持式三維掃描儀定制方案，通過深孔增強掃描模式與多頻動態光源調節技術抑制鏡面反射干擾，無需噴涂即可穿透鏡面鍍層，精準捕捉導向套深孔底部形貌及螺紋牙型細節，實現超高精度數據采集；結合智能分析軟件自動對齊CAD模型并生成3D色譜偏差圖，直接輸出關鍵尺寸誤差報告，全面滿足客戶對復雜結構件全尺寸檢測的嚴苛要求，有效解決反光、深孔盲區及螺紋數據缺失等行業痛點，顯著提升產品可靠性與產線質檢效率。

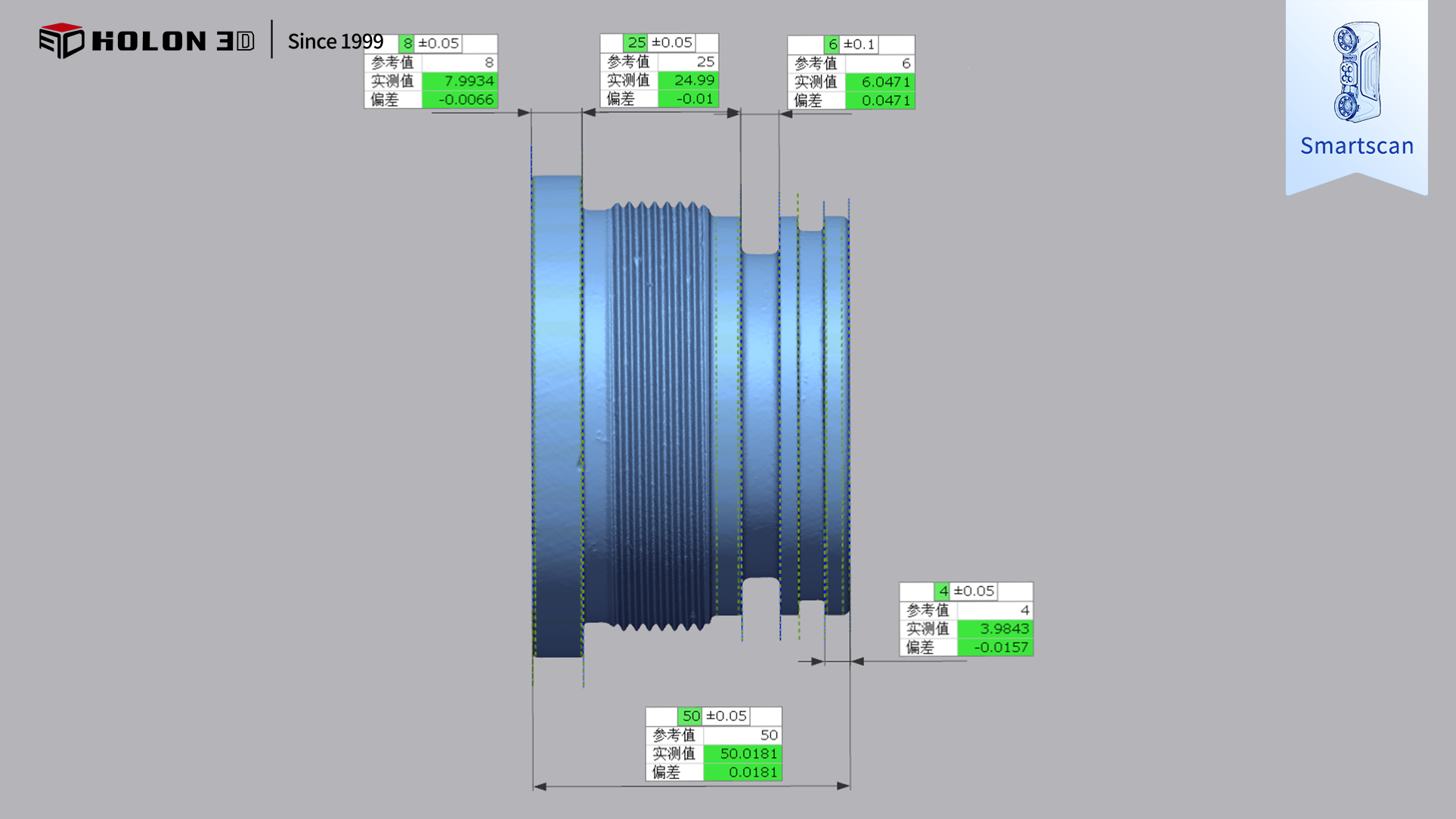

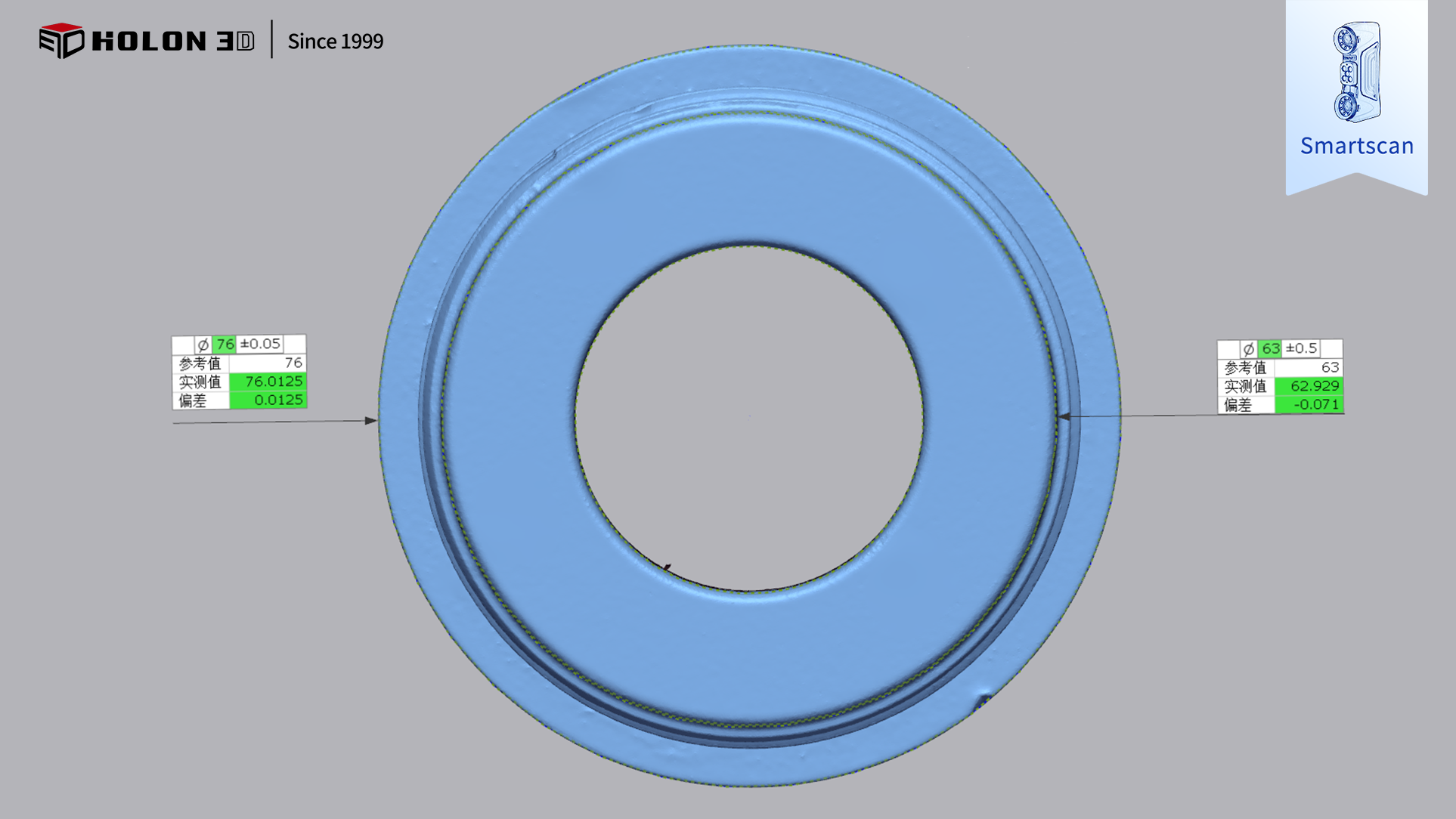

測量數據圖
