汽車底盤零部件內型腔模具是保障底盤部件成型精度的核心工裝，客戶需通過三維掃描獲取模具高精度、高細節還原度及完整的三維數據，與原始模型比對生成三維檢測色譜圖，量化型腔輪廓偏差、關鍵尺寸公差等指標，以此判斷模具是否合格。該模具為內型腔結構，表面呈反光特性，客戶對掃描精度、細節還原及數據完整性要求嚴苛，且需適配車間質檢、模具校準等多場景，傳統測量方式難以滿足需求，因此選擇 HOLON 3D Model 49 手持式全藍激光工業級三維掃描儀，為內型腔模具提供精準高效的數字化檢測方案。

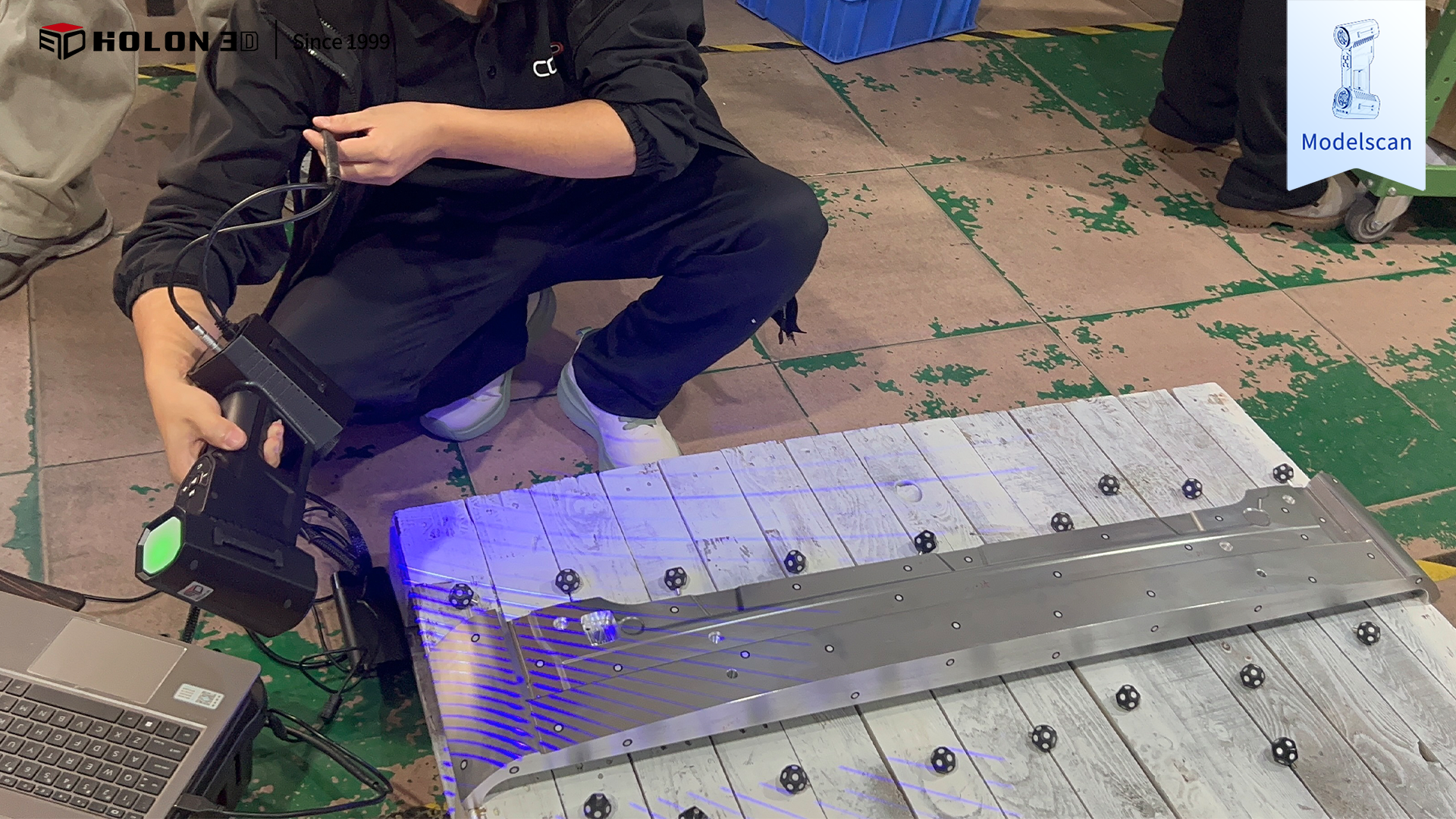

現場掃描圖

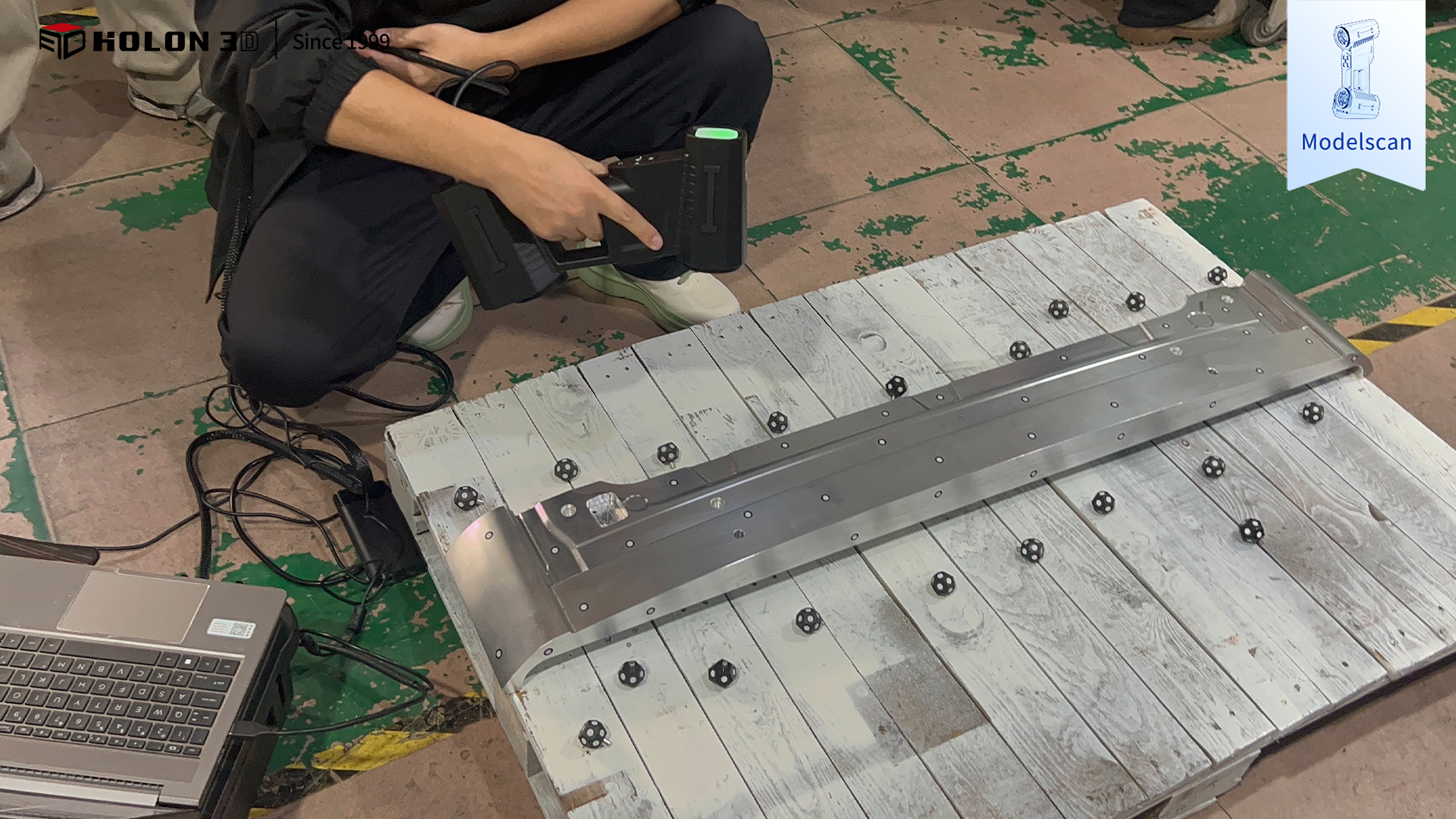

現場掃描圖
汽車底盤零部件內型腔模具的檢測核心難點集中在結構與表面特性：內型腔空間狹窄、結構復雜，包含隱蔽的曲面過渡、預留槽位等特征，傳統局部測量工具無法全面覆蓋，易形成掃描盲區，導致數據缺失，影響檢測完整性；模具表面反光強烈，傳統掃描設備易受反光干擾，造成型腔輪廓、細節特征采集失真，無法精準還原關鍵尺寸；其型腔輪廓度、壁厚均勻性等指標精度要求嚴格，傳統測量方式精度有限，且人工操作易產生誤差，難以滿足客戶對檢測精度的要求；同時傳統掃描設備需復雜表面預處理，耗時耗力且可能損傷模具表面，受場景約束明顯，無法靈活應對多環境下的高效檢測需求，制約模具質量管控效率。

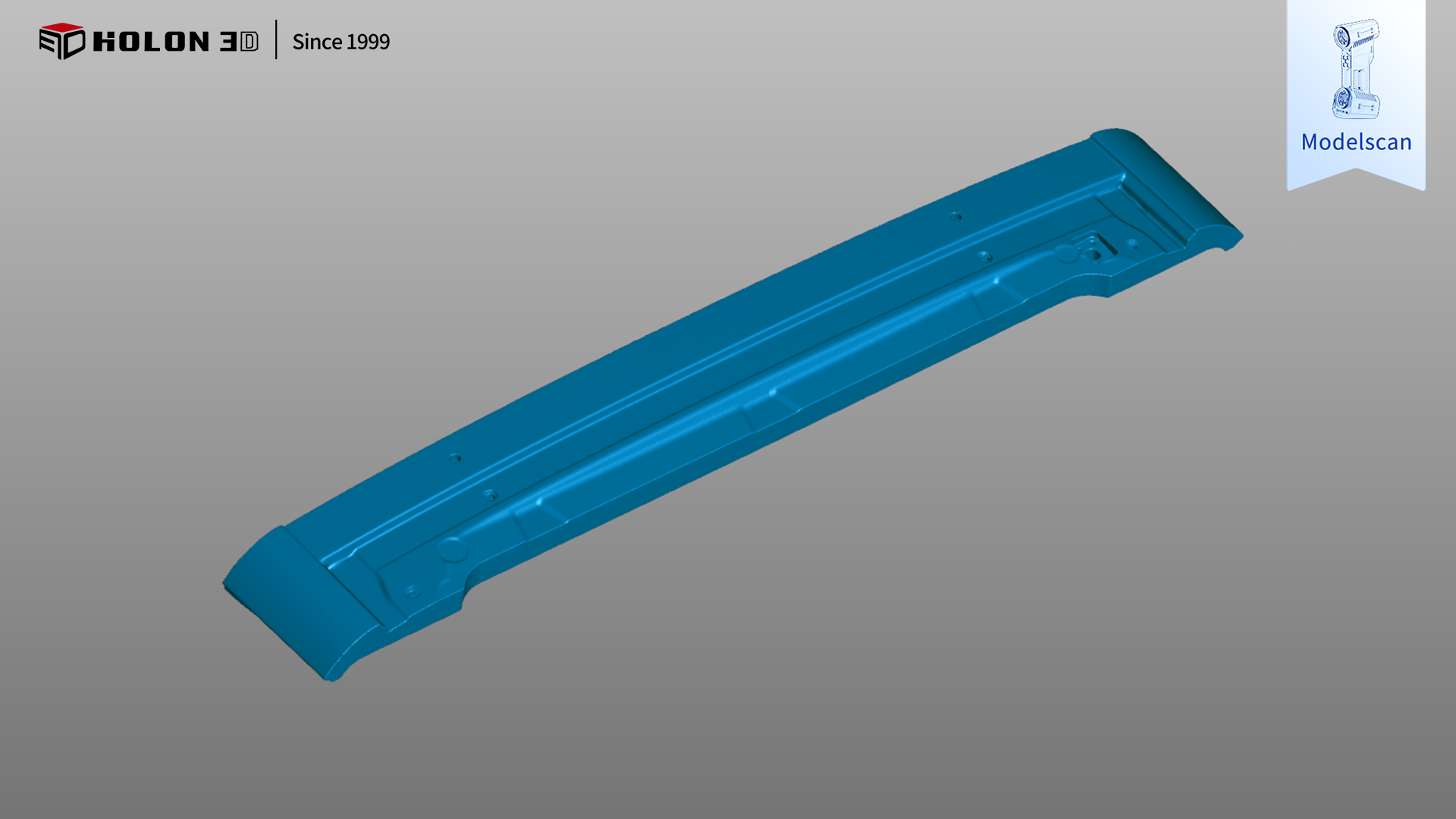

掃描數據圖

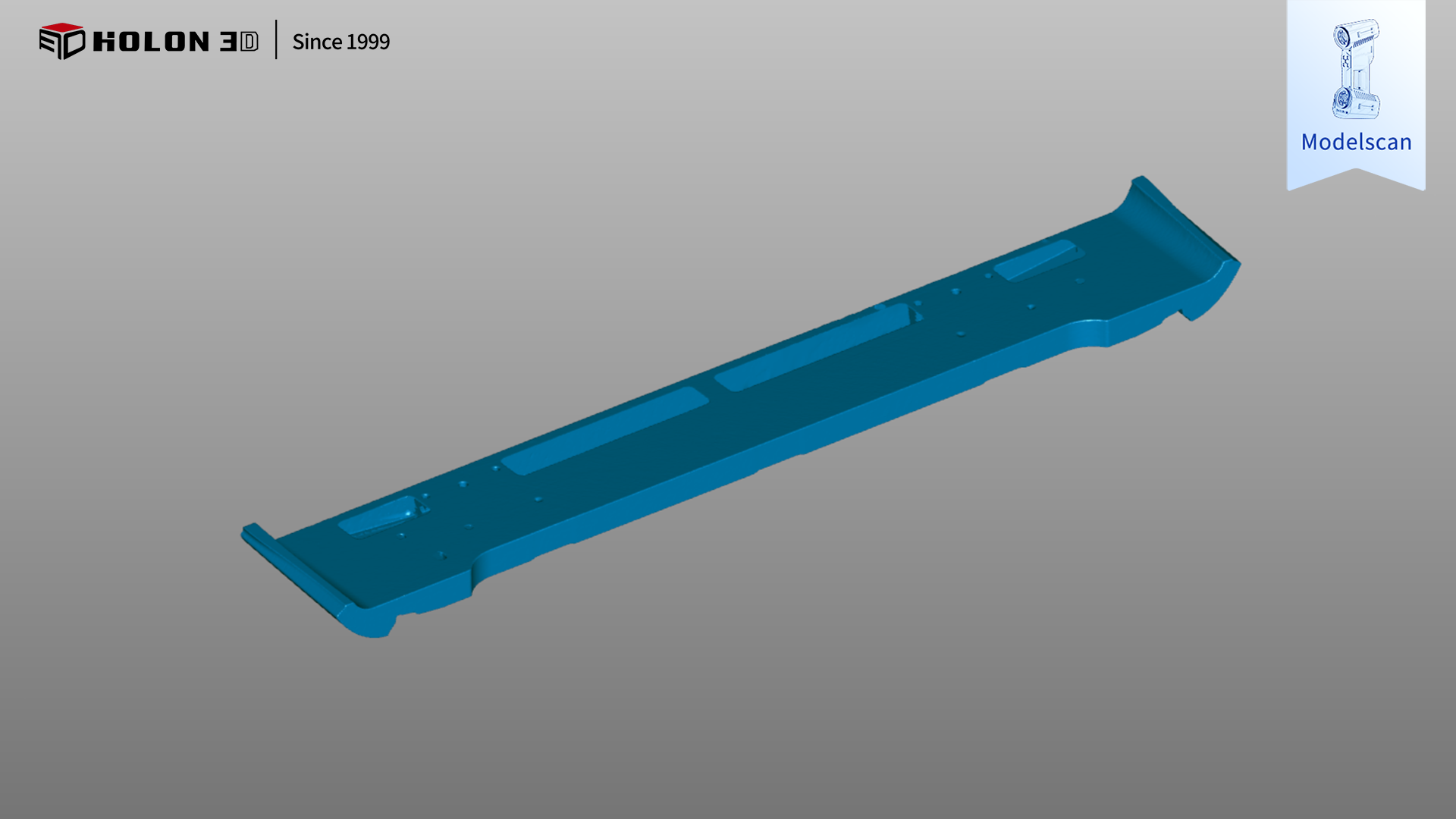

掃描數據圖
采用 HOLON 3D Model 49 手持式全藍激光工業級三維掃描儀可針對性破解核心難題，該掃描儀具備工業計量級精度，搭配全藍激光技術的強抗反光能力，無需表面預處理即可穿透反光干擾，精準捕捉型腔輪廓與細節特征；搭載標準模式、大范圍模式、深孔模式、精細模式四種掃描模式，配合手持靈活操作設計，可自由深入內型腔狹窄空間，適配不同特征掃描需求，全面覆蓋隱蔽區域，實現無死角掃描；掃描儀高速掃描能力大幅縮短檢測耗時，無接觸式測量避免模具表面損傷，且適應性極強，在車間、校準區等不同環境下，僅需粘貼少量標志點輔助定位，無需復雜設備搭建即可穩定輸出高質量數據，掃描后的數據與原始模型比對可生成清晰的三維檢測色譜圖，準確量化誤差分布，科學判斷模具合格性，完全契合客戶嚴苛需求，為模具質量管控與校準提供可靠數字化支撐。

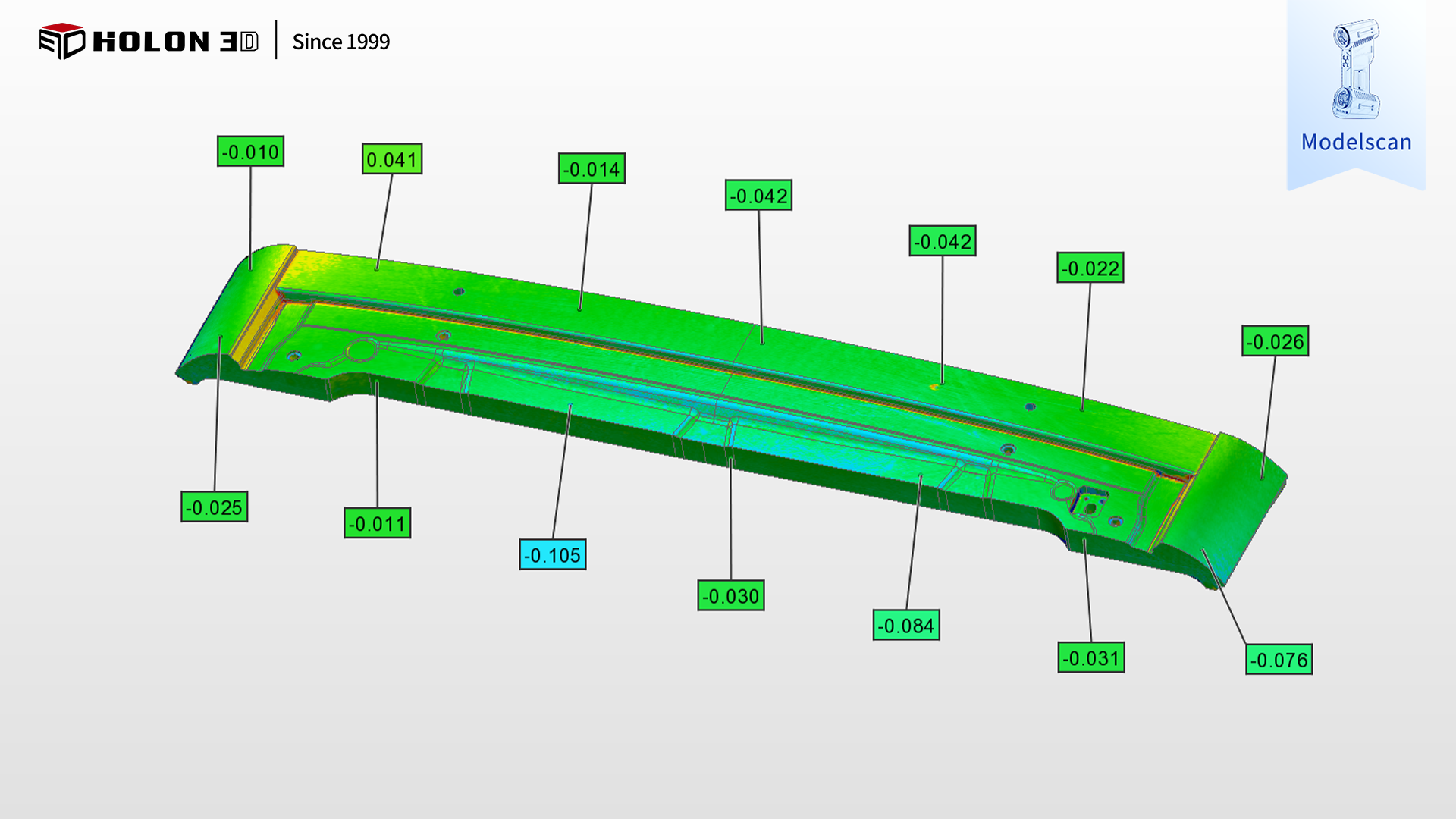

三維檢測色譜圖

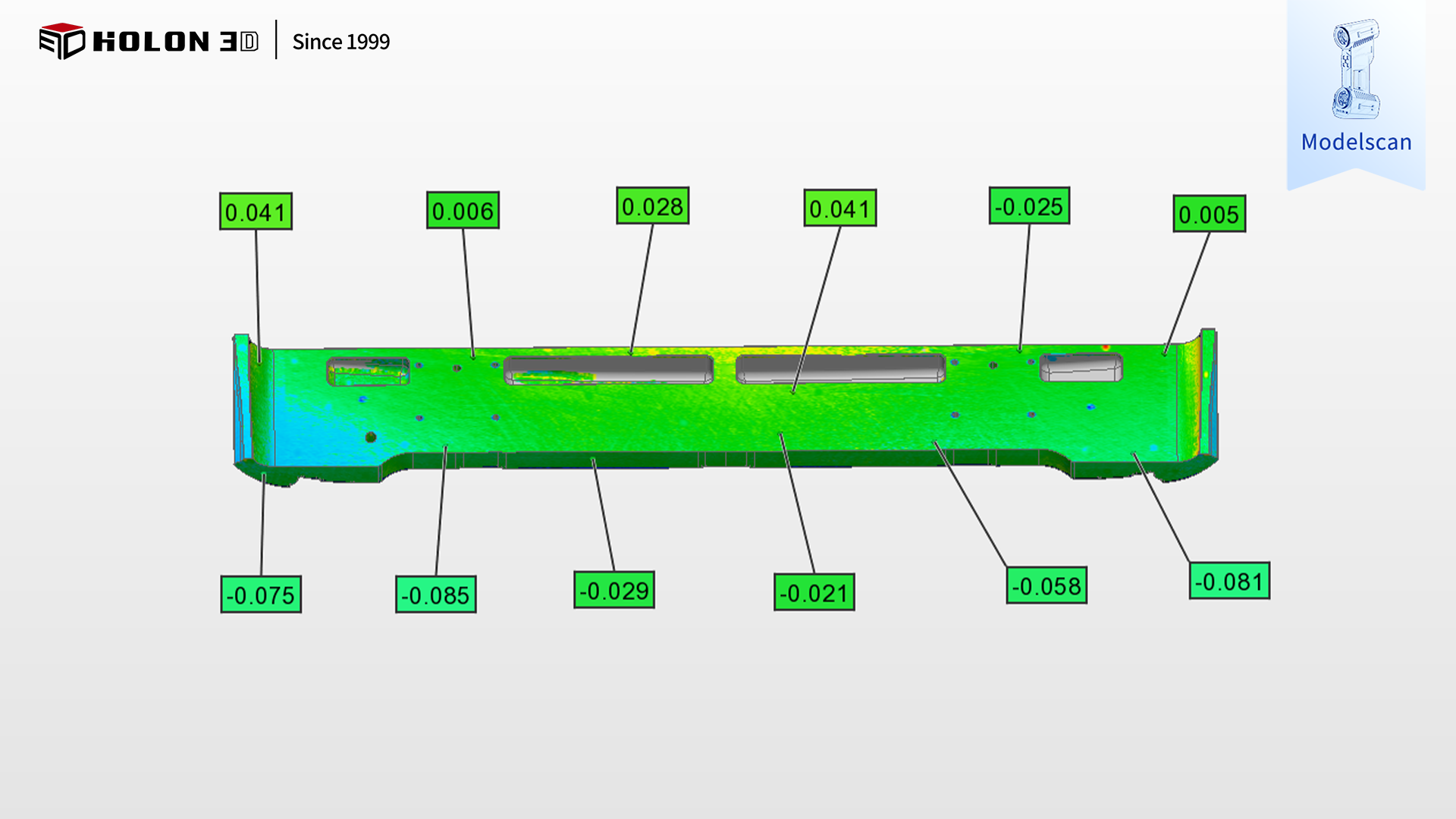

三維檢測色譜圖
