某機械部件制造企業為提高產品迭代效率，聯合Holon 3D公司開展逆向工程合作，需對工件進行高精度三維掃描，構建完整數字模型支撐后續研發。

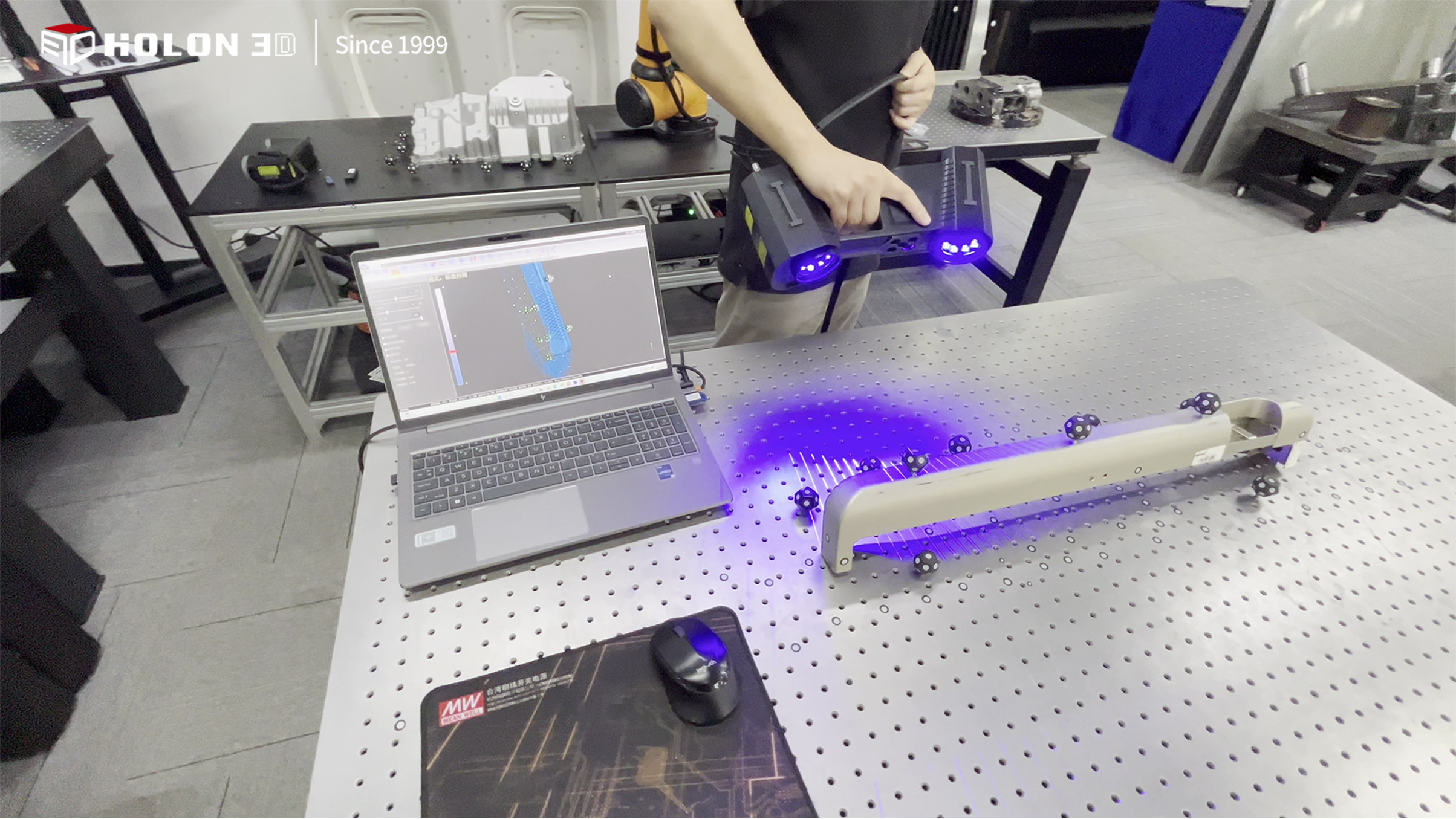

掃描現場圖
面臨問題
工件含曲面、微米級棱線細節及精密裝配孔位，傳統掃描易因金屬反光丟失輪廓數據，且孔位邊緣易變形，導致逆向建模誤差大，影響后期結構優化與公差分析。因此選用手持式三維掃描儀。

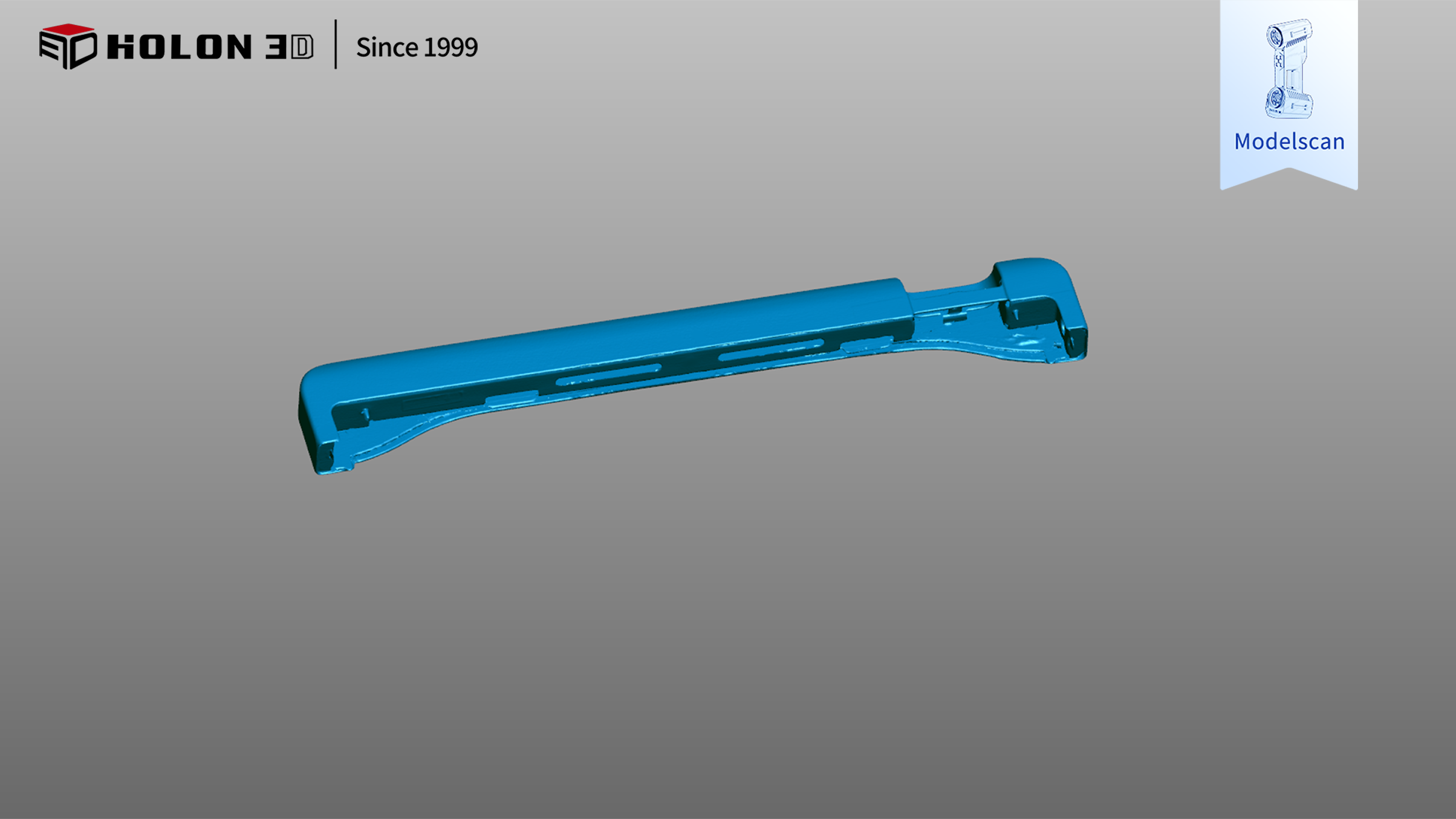

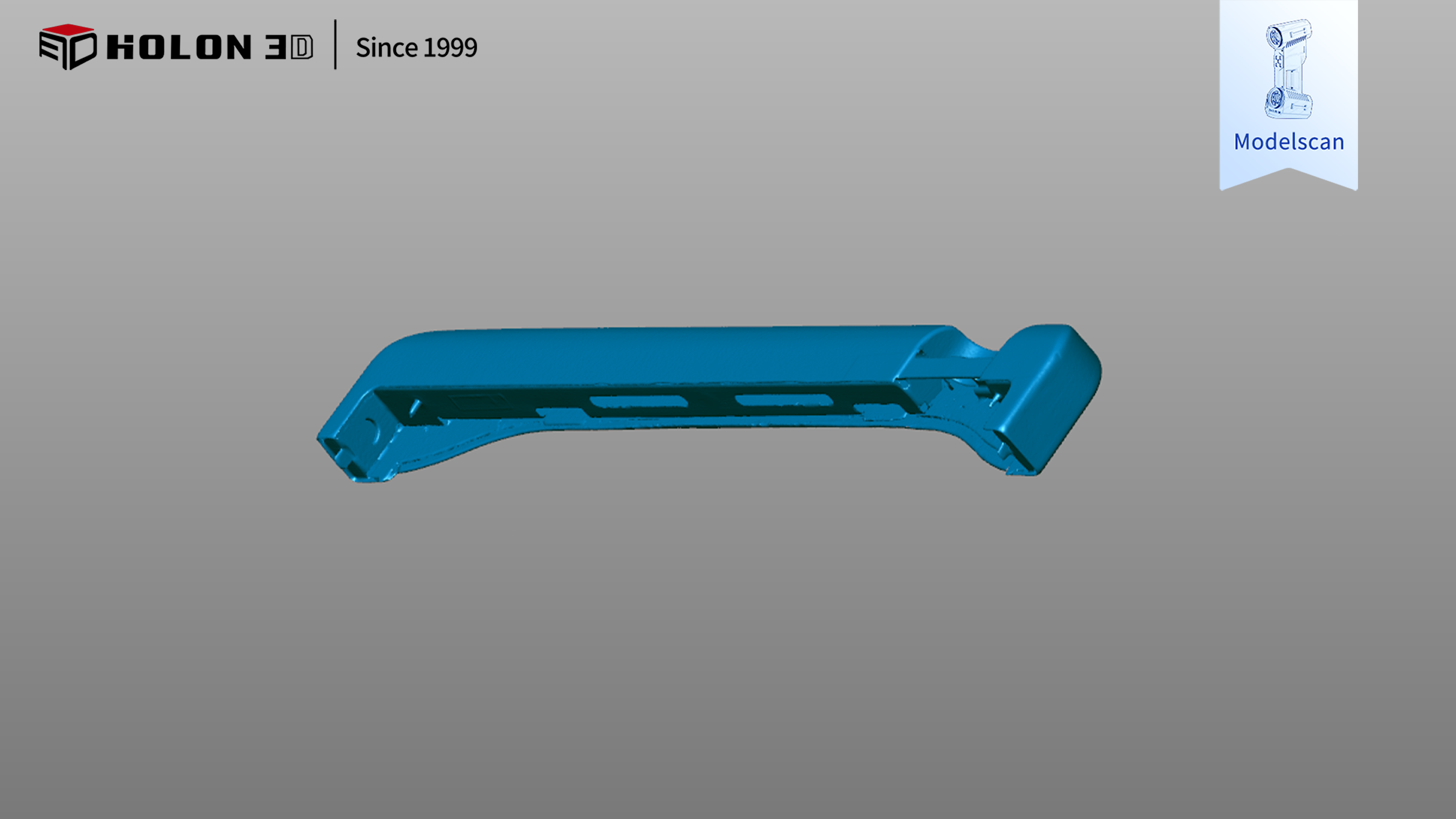

掃描數據圖
掃描數據圖
解決方案
Holon3D Model 49三維掃描儀搭載全藍激光光源，亮度可調以穿透工件表面，0.02mm精度完整捕捉曲面與孔位細節；420萬點/秒高速掃描確保效率，四種掃描模式隨意切換適配不同特征、不同工件，輸出點云、STL模型，消除數據斷層，為逆向工程提供可靠基準。

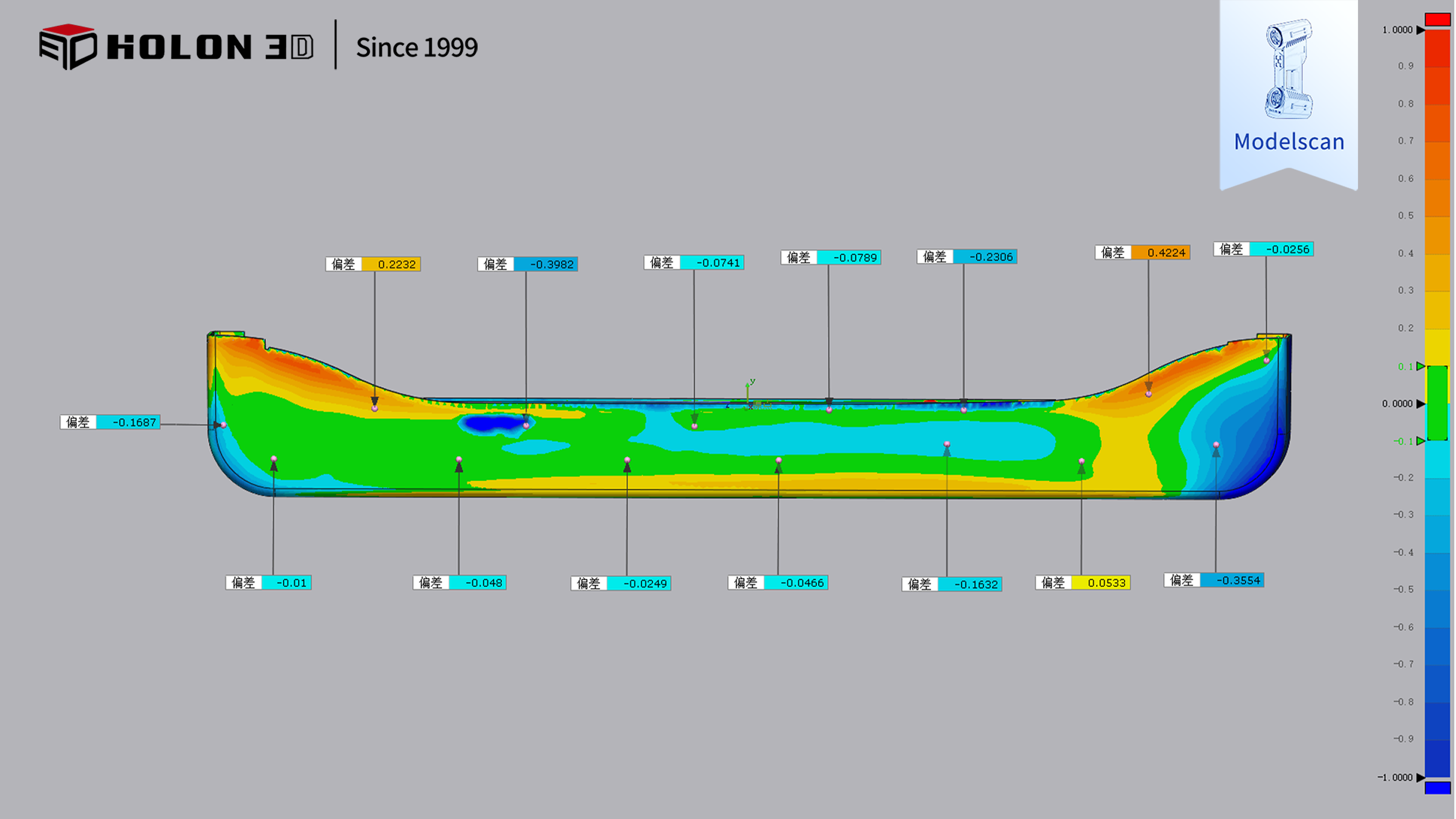

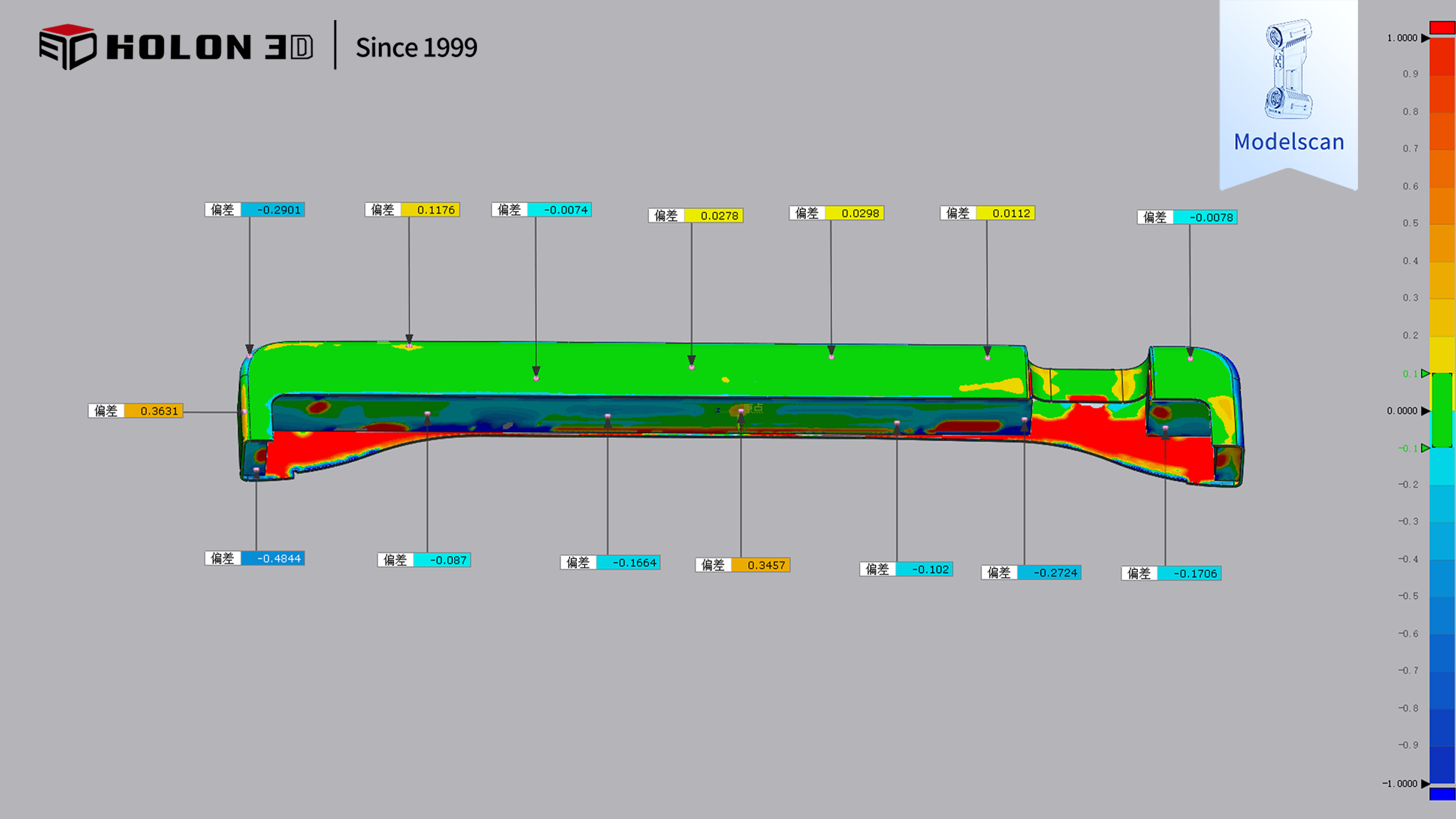

對比數據圖
對比數據圖
尺寸測量圖
