激光切割不銹鋼空心管作為工業裝配中的關鍵結構件，其整體質量與孔位精度直接影響后續裝配的適配性?？蛻粜鑼υ摷す馇懈罟苓M(jìn)行三維掃描，獲取精準三維數據以開展質量檢測，核心驗證管體整體形態是否合格、激光切割孔位的位置偏差是否在公差范圍內。由于工件為不銹鋼材質且表面反光強烈，同時分布著大量激光切割孔，客戶對掃描精度與工件數據完整性要求極高，傳統測量方式難以滿足需求，因此選擇 HOLON 3D Smart 49 手持式全藍激光工業級三維掃描儀，為激光切割管的質量檢測提供可靠數字化支撐。

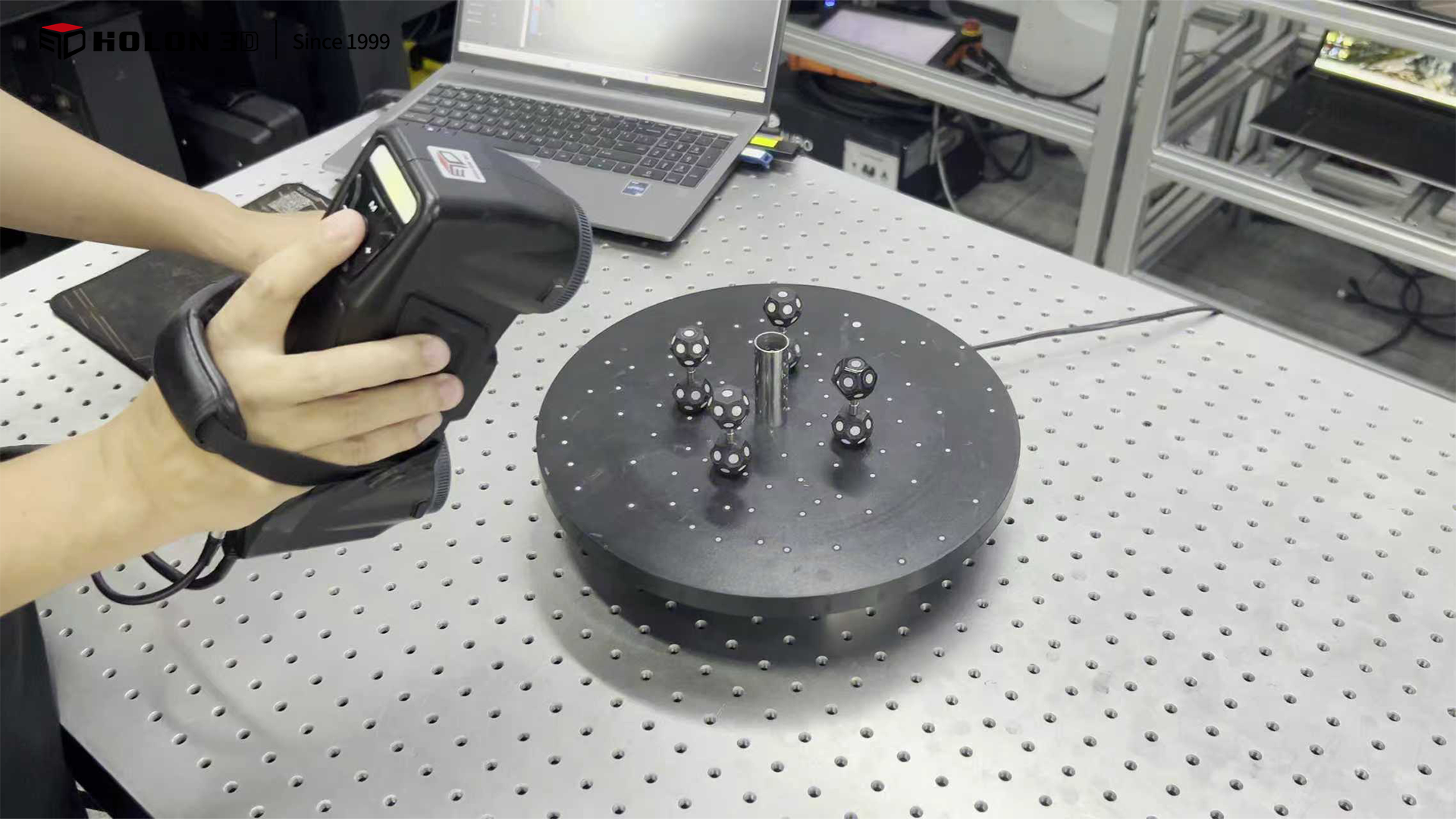

掃描現場圖

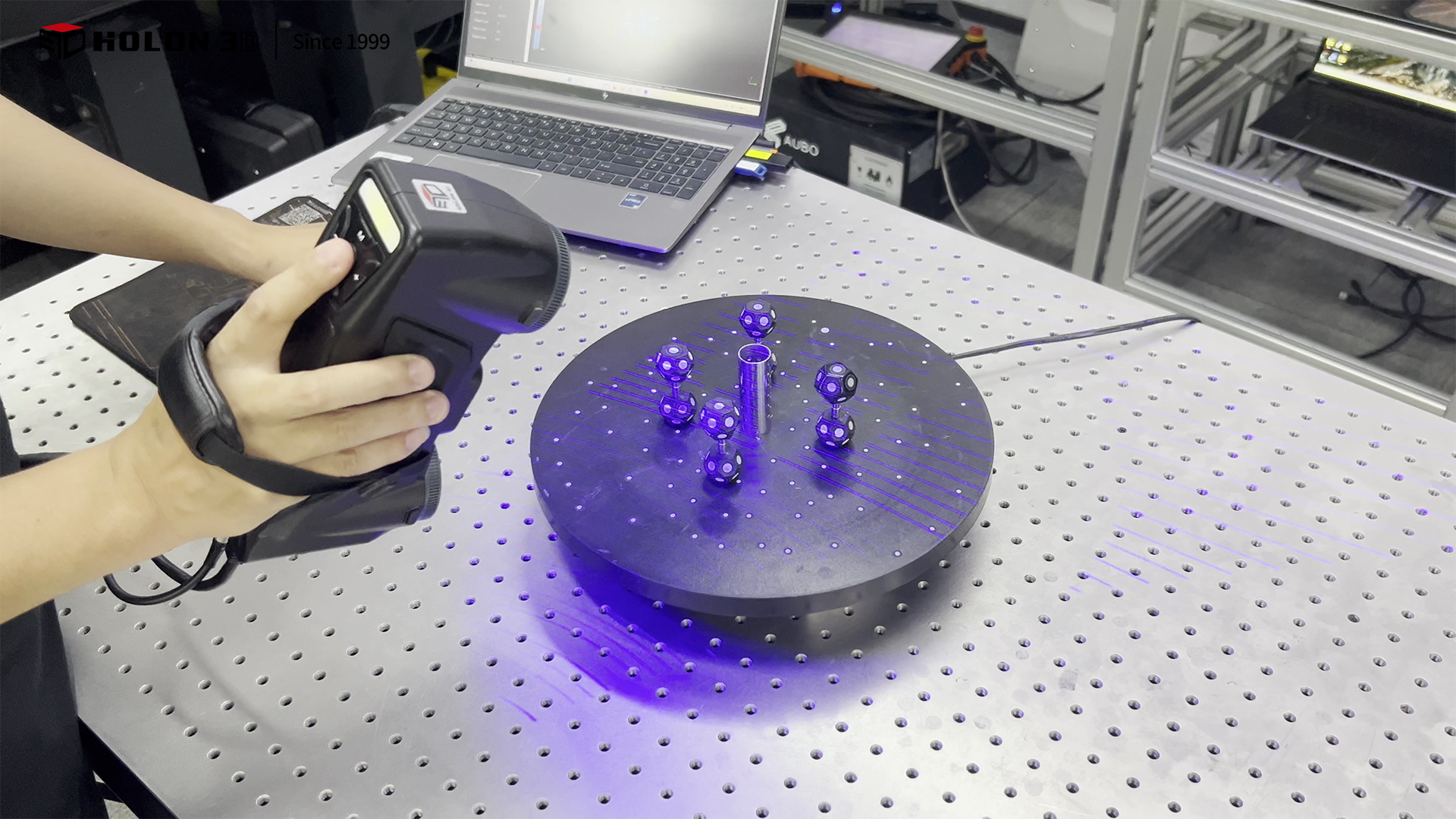

掃描現場圖
不銹鋼空心管表面反光強烈，傳統光學測量易受反光干擾，導致管體表面數據畸變、孔位邊緣模糊，無法精準捕捉孔位尺寸與位置信息；管體上的激光切割孔數量多且分布密集，傳統測量工具需逐孔手動定位測量，不僅效率極低，還易因人工操作誤差導致孔位偏差數據失真，難以全面驗證所有孔位的合格性；同時，客戶需獲取管體整體完整數據以檢測形態精度，傳統分段測量易產生拼接誤差，破壞管體結構連貫性，無法滿足完整性要求；接觸式測量可能刮蹭管體表面或損傷孔位邊緣，進一步影響檢測數據的真實性，嚴重制約質量檢測的準確性與效率。

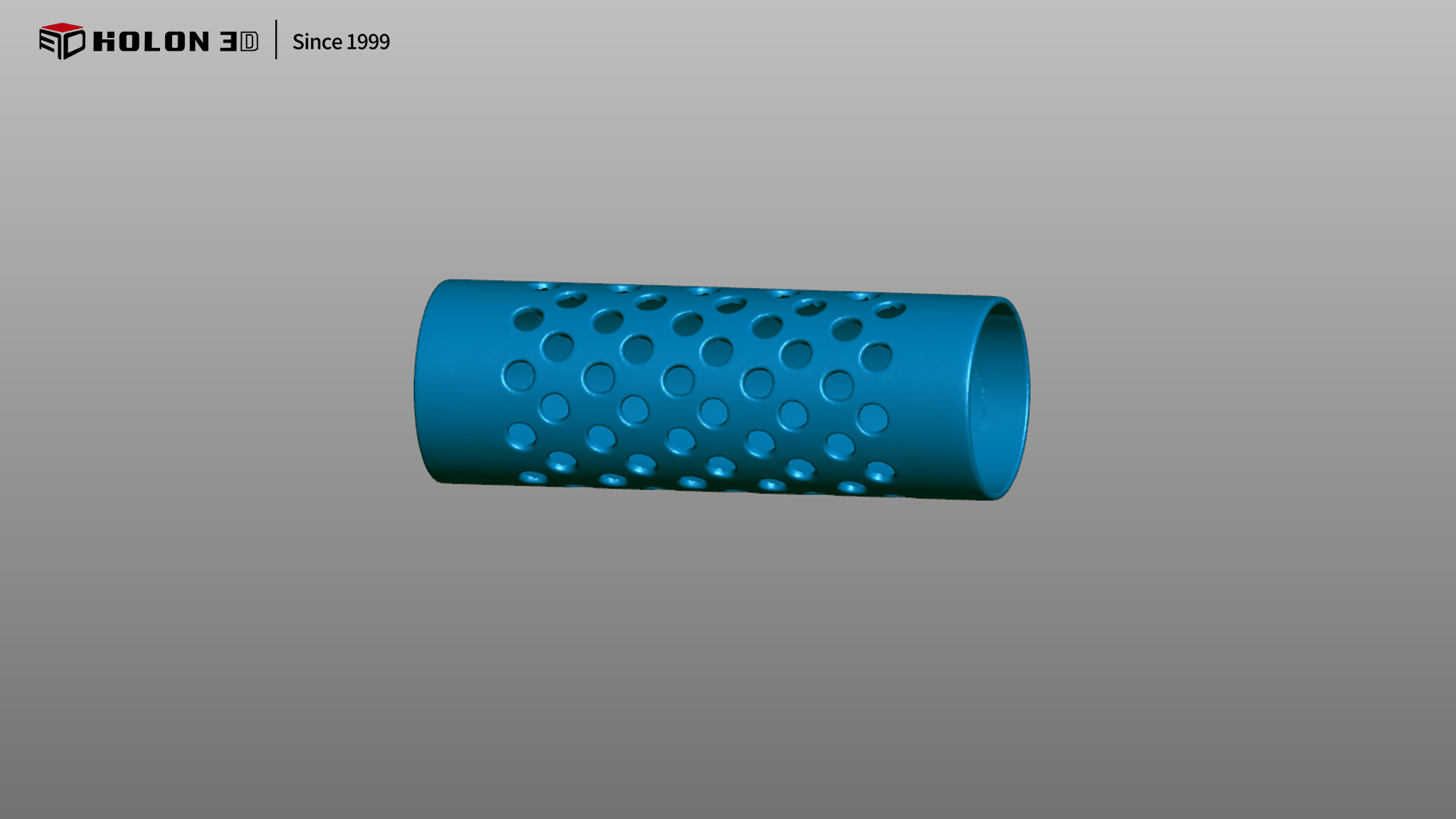

掃描數據圖

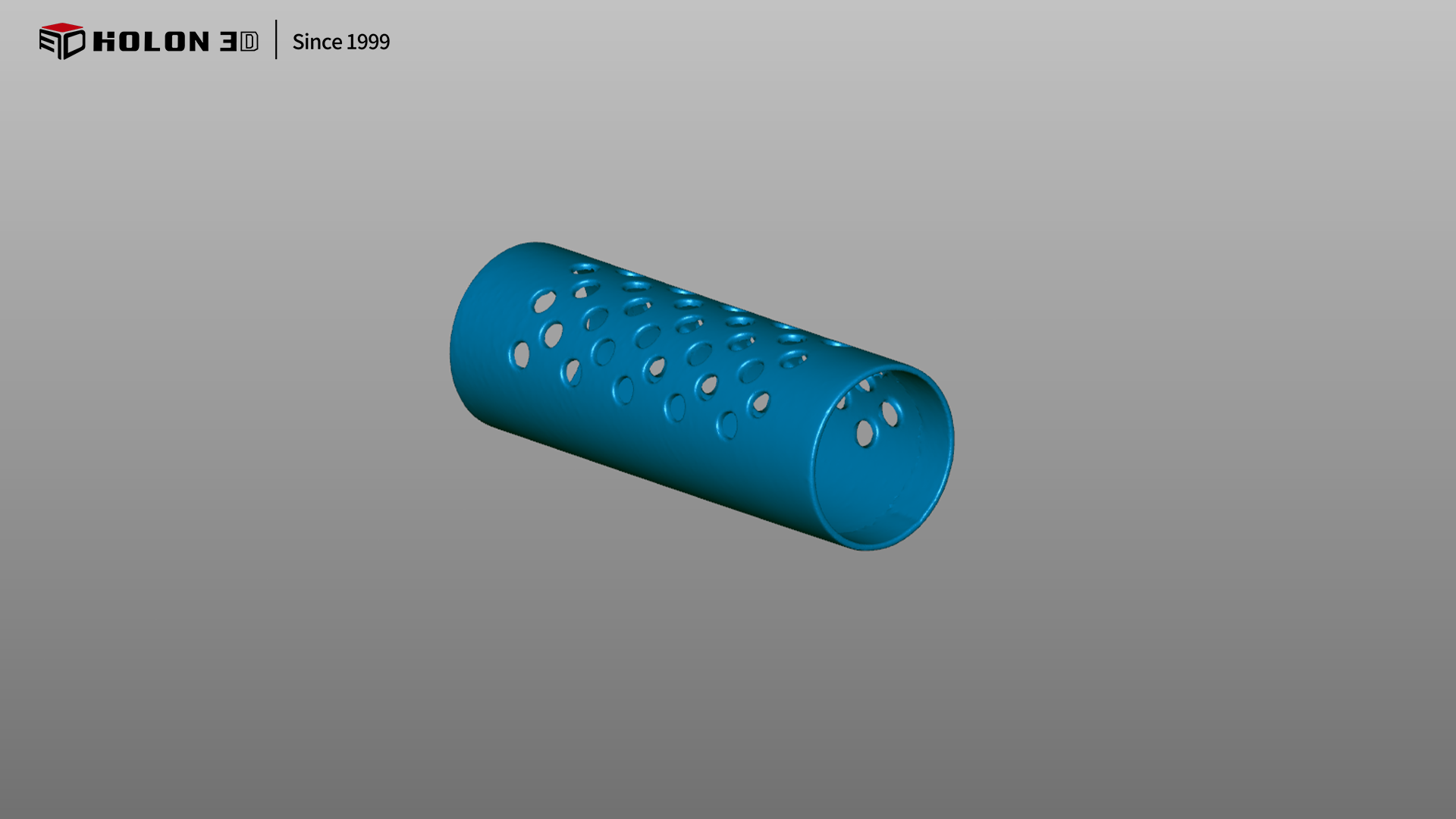

掃描數據圖
采用 HOLON 3D Smart 49 手持式全藍激光工業級三維掃描儀，可針對性解決激光切割不銹鋼空心管的掃描檢測難題。該掃描儀搭載全藍激光技術，具備強大的抗反光能力，能有效抑制不銹鋼表面的強烈反光，清晰捕捉管體整體形態與每一個激光切割孔的邊緣輪廓，確保掃描精度完全匹配質量檢測的嚴苛要求；高速掃描能力結合手持靈活操作，可一次性完成管體全表面數據采集，避免分段拼接誤差，完整還原工件整體結構，為管體形態檢測與全孔位偏差驗證提供全面數據基礎；非接觸式掃描方式避免與管體表面及孔位直接接觸，有效保護工件不受損傷，確保數據真實反映原始質量狀態；掃描儀適應性強，無需復雜的表面預處理，即可快速開展掃描作業。掃描后生成的三維數據完整、精準，可直接與標準模型對比分析管體質量及孔位偏差是否合格，完全符合客戶檢測需求，為激光切割管的質量管控與工藝優化提供了高效且可靠的數字化保障。

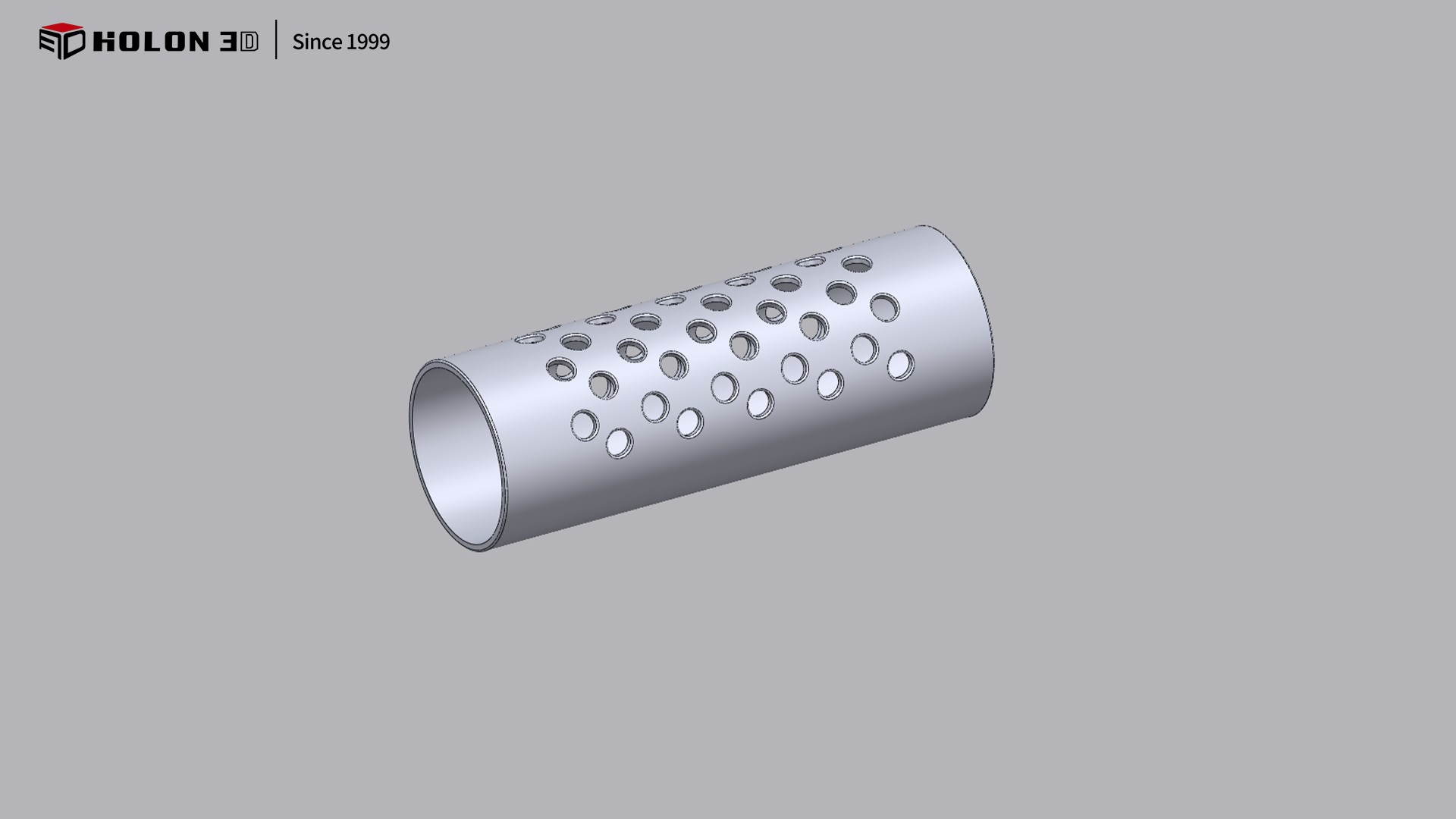

標準模型圖

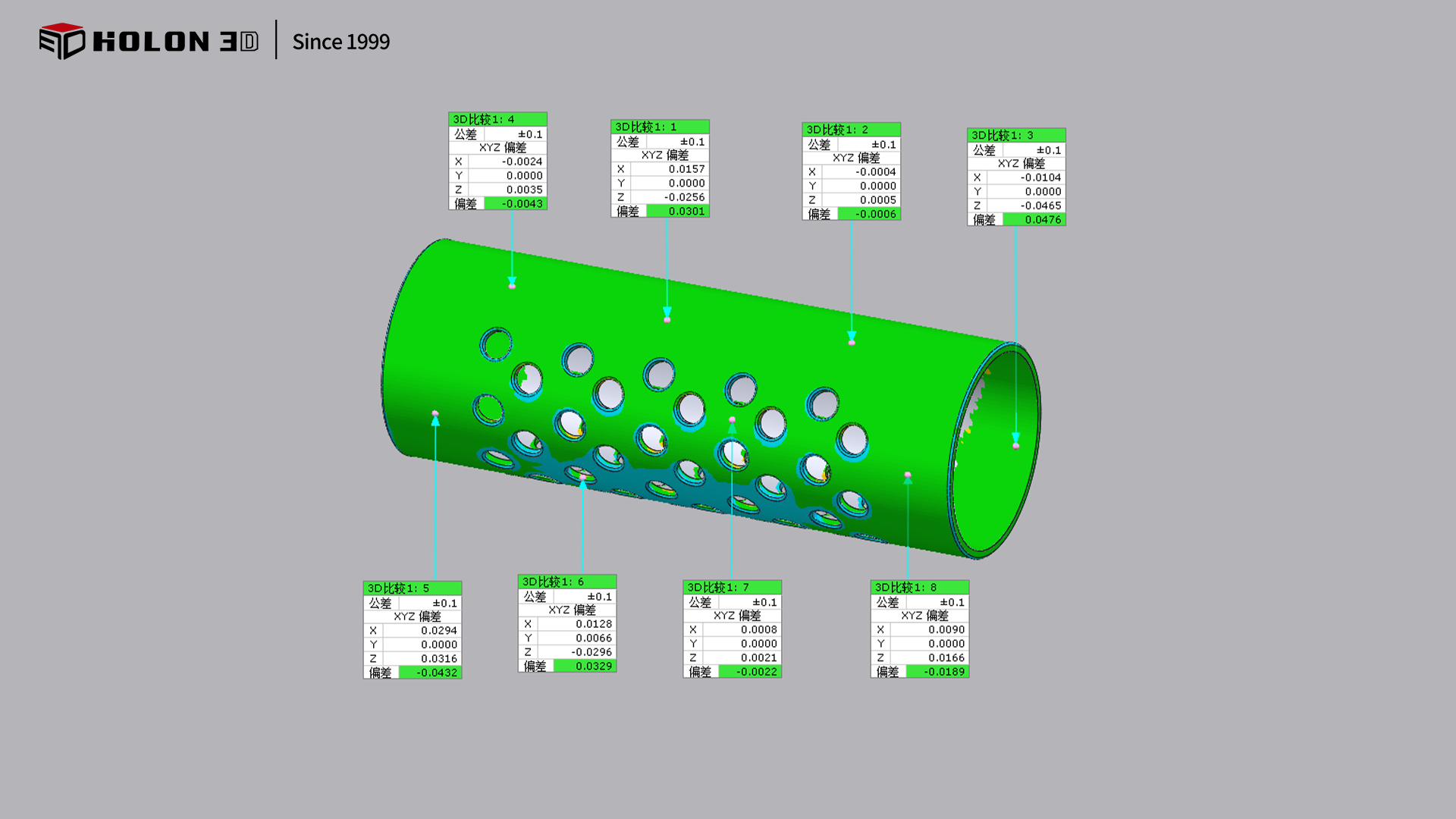

三維檢測（色譜圖）
