接骨板作為骨折修復的關鍵醫療器械，其與骨骼的貼合精度直接影響骨折愈合效果和患者康復質量。傳統制造工藝依賴經驗設計與常規測量，難以精準匹配復雜多變的骨折部位形態，可能導致術后適配不良、愈合周期延長等問題頻發。某團隊了解到三維掃描技術后，欲引入先進的HOLON 3D三維掃描技術，為接骨板的精準化定制與質量?jī)?yōu)化開辟了全新路徑。

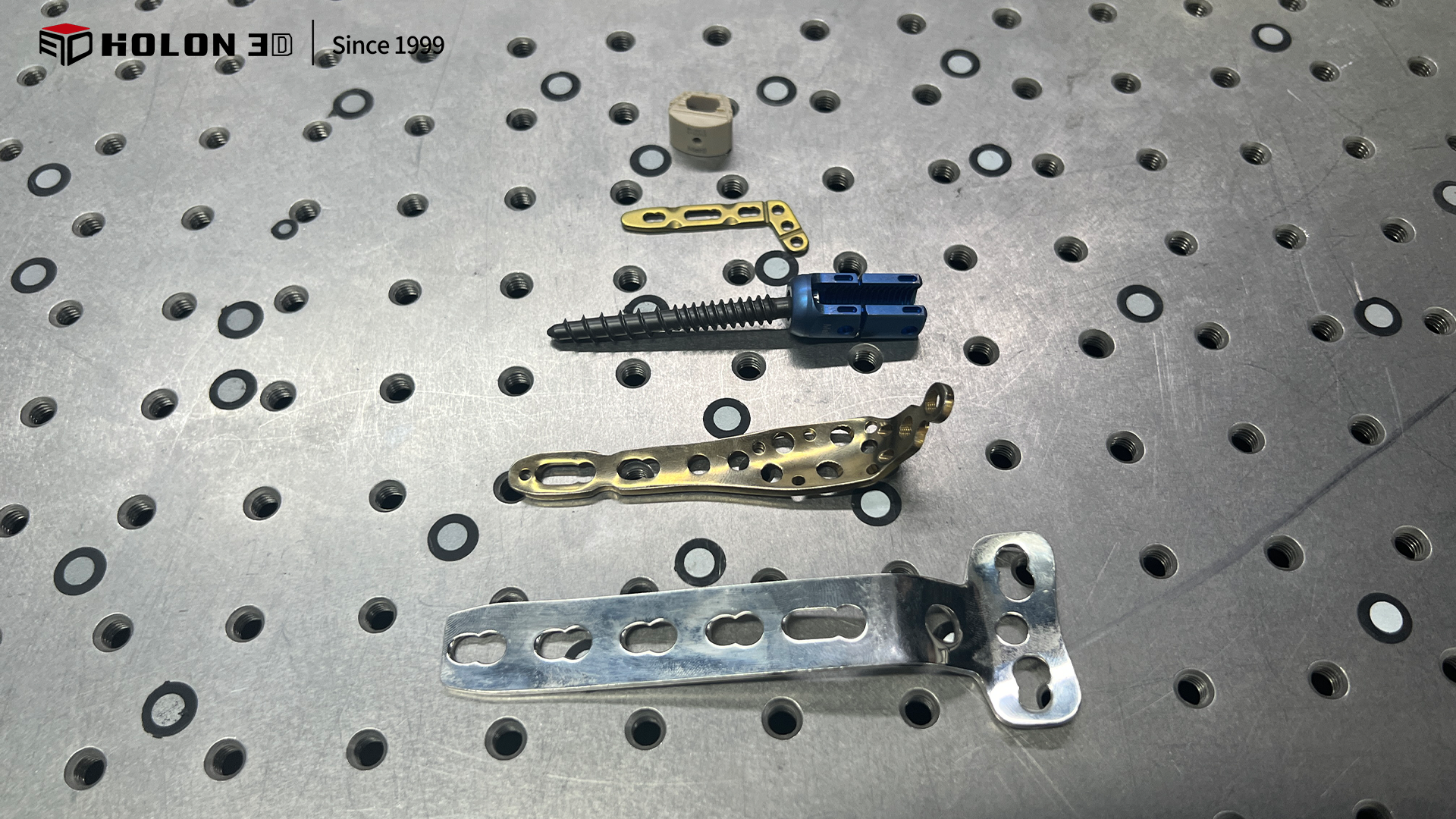

實物圖
接骨板需適配不同患者的骨骼差異，傳統設計難以滿足個性化需求；常規測量手段無法精準捕捉骨骼表面細微起伏與骨折處復雜輪廓，導致接骨板與骨骼貼合度欠佳。此外，接骨板自身結構存在多處曲面和特殊固定點位，人工測量效率低、誤差大，且無法獲取全面數據用于優化設計，難以保障術后修復效果和患者恢復質量。

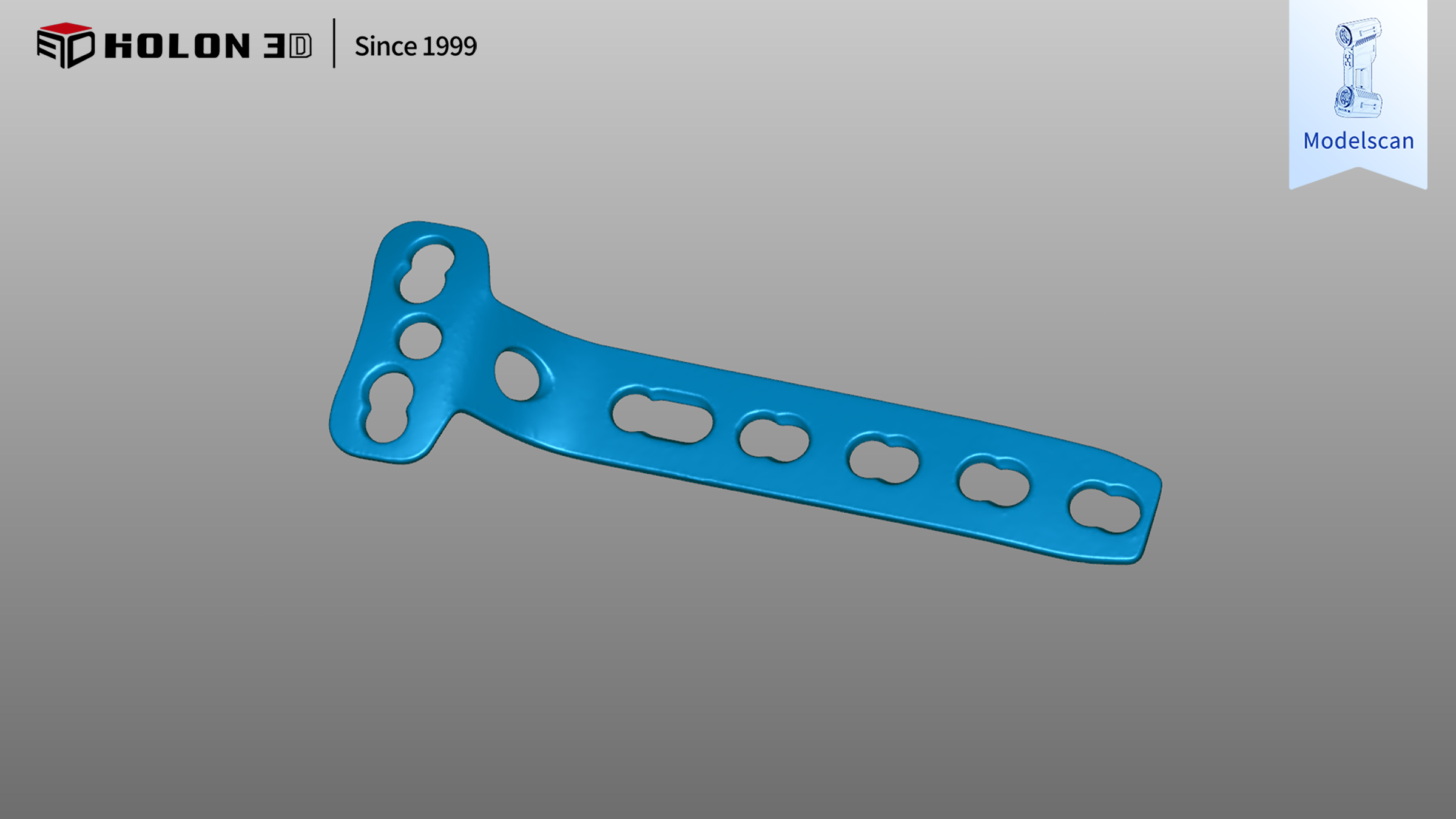

掃描數據圖

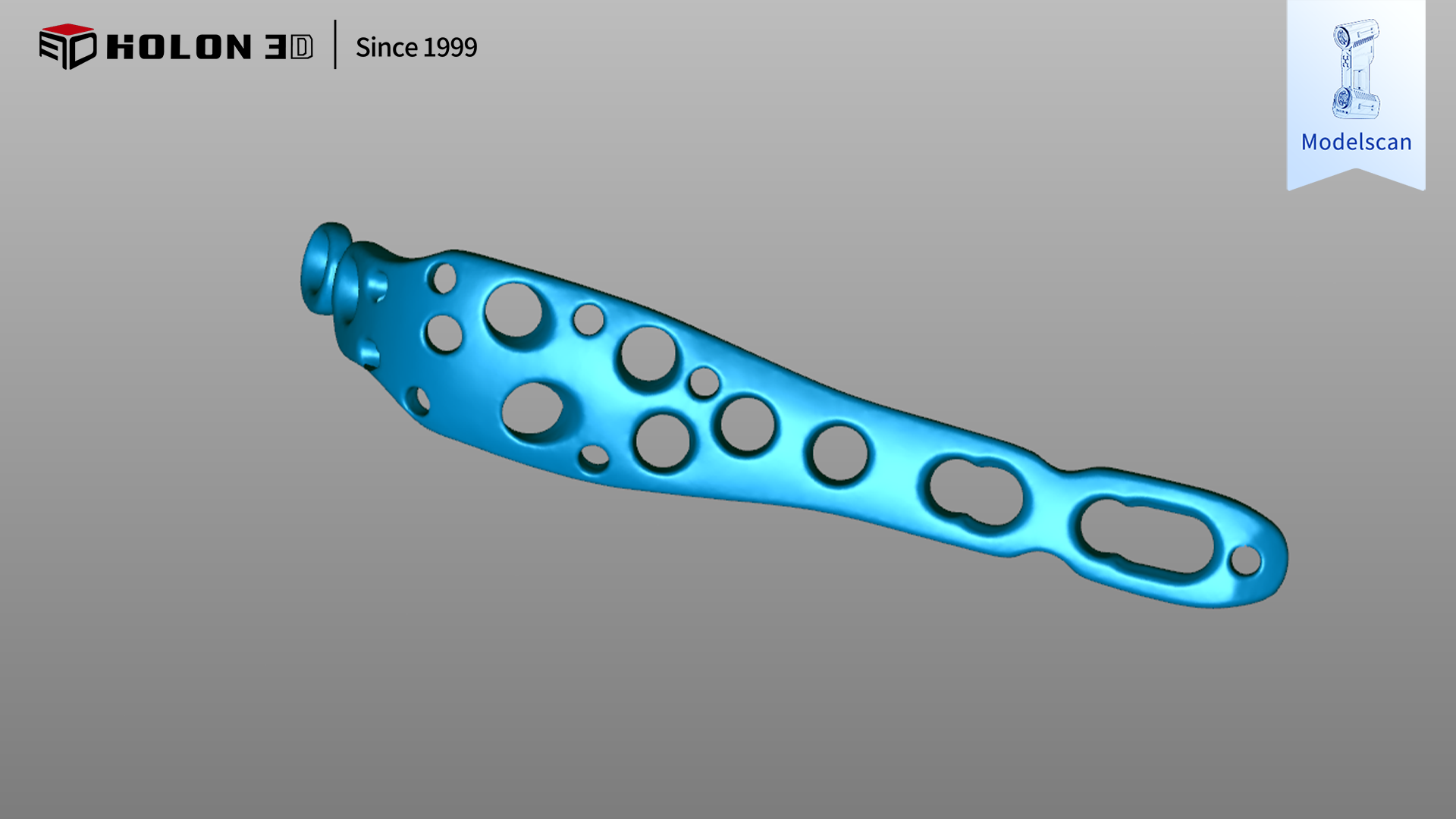

掃描數據圖
采用Model 49 工業級三維掃描儀，通過全藍光激光對接骨板進行高精度數據采集。該設備具備 0.02mm 的超高精度和每秒數百萬次的點云采集速度，可快速、完整地獲取接骨板的三維數據和細節特征。利用掃描數據可逆向設計優化接骨板的弧度設計，確保接骨板與骨折部位實現精準貼合。同時，通過三維掃描對接骨板成品進行質量檢測，比對設計模型與實際產品的尺寸偏差，及時發現生產過程中的工藝缺陷，生成可視化質量報告。該方案不僅可以實現接骨板的精準化、個性化定制，還通過高效檢測手段優化生產流程，為骨科醫療器械的高質量發展提供了有力支撐。

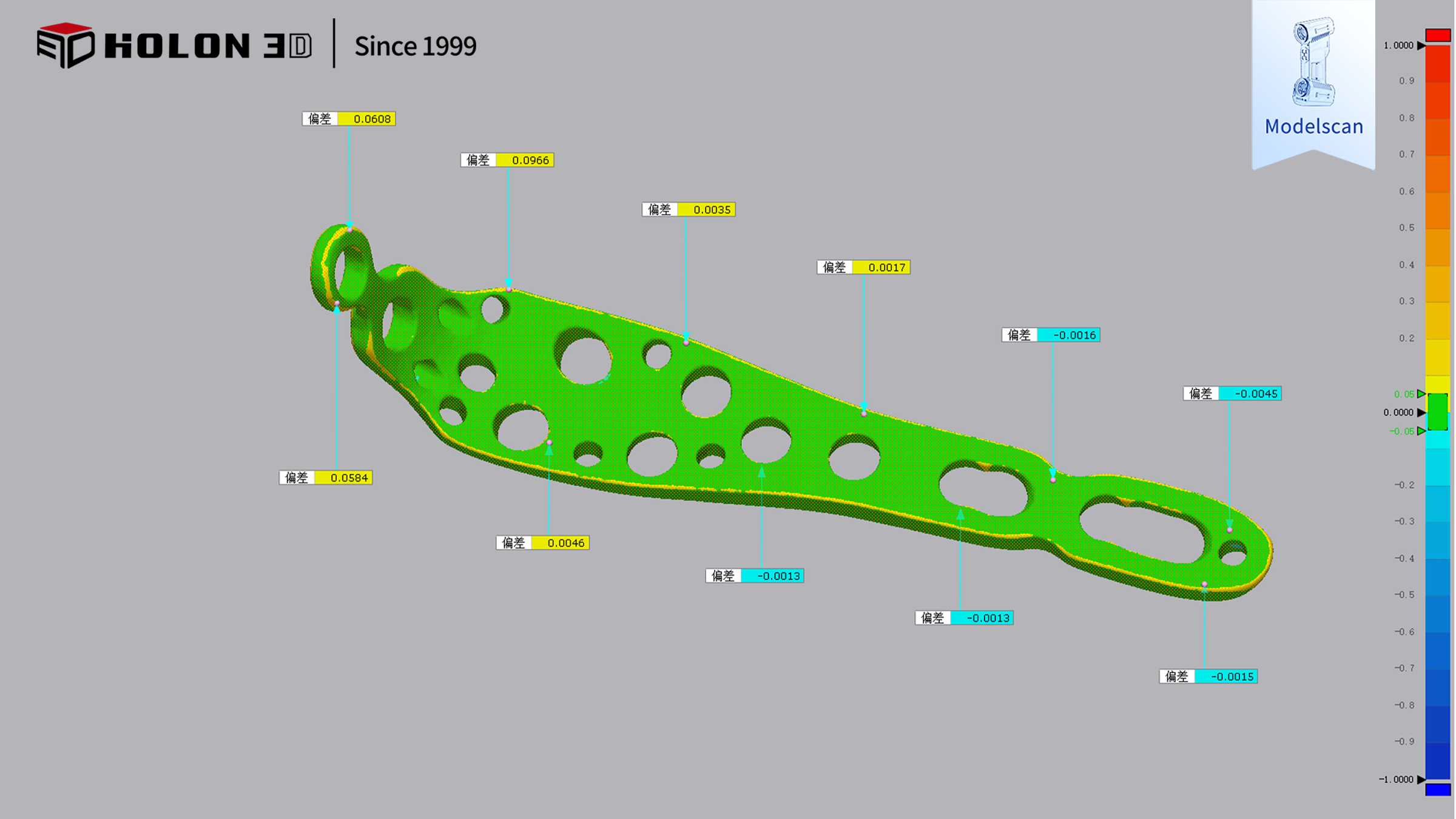

對比數據圖

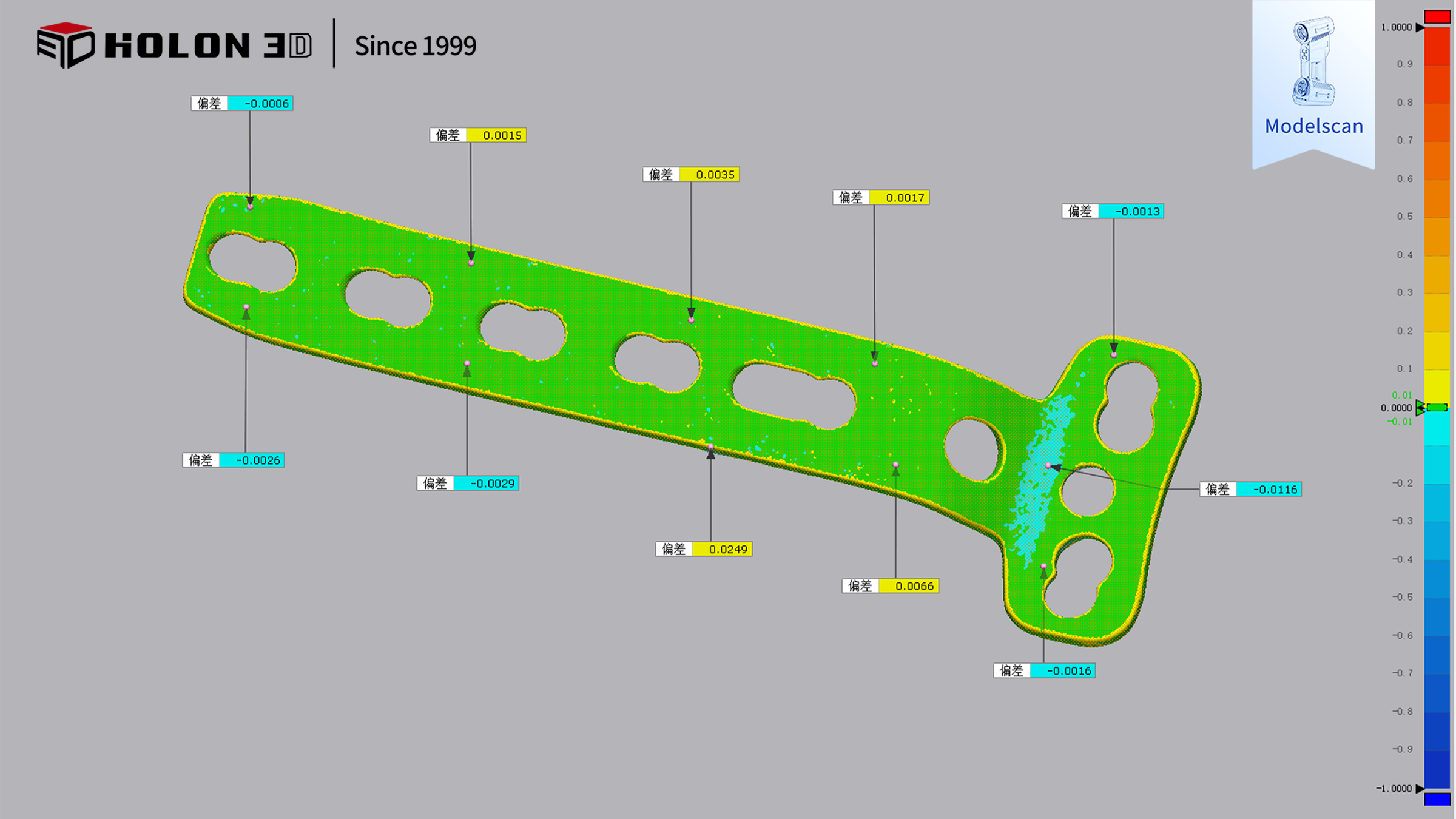

對比數據圖
