電鍍機械零配件作為工業設備中的精密組件，其結構完整性與尺寸精度直接影響設備的裝配性能與運行效率?？蛻粜鑼?duì)這幾個零配件進行三維數據采集，通過三維重建實現逆向建模，為產品的設計優化、備件復刻等工作提供基礎。由于零配件表面電鍍后存在強反光，且包含豐富的特征、孔位及流道，同時客戶對掃描精度有較高要求，傳統測量方式難以滿足需求，因此選擇 HOLON 3D model 49 手持式全藍激光三維掃描儀，為零配件的數字化建模提供精準數據支撐。

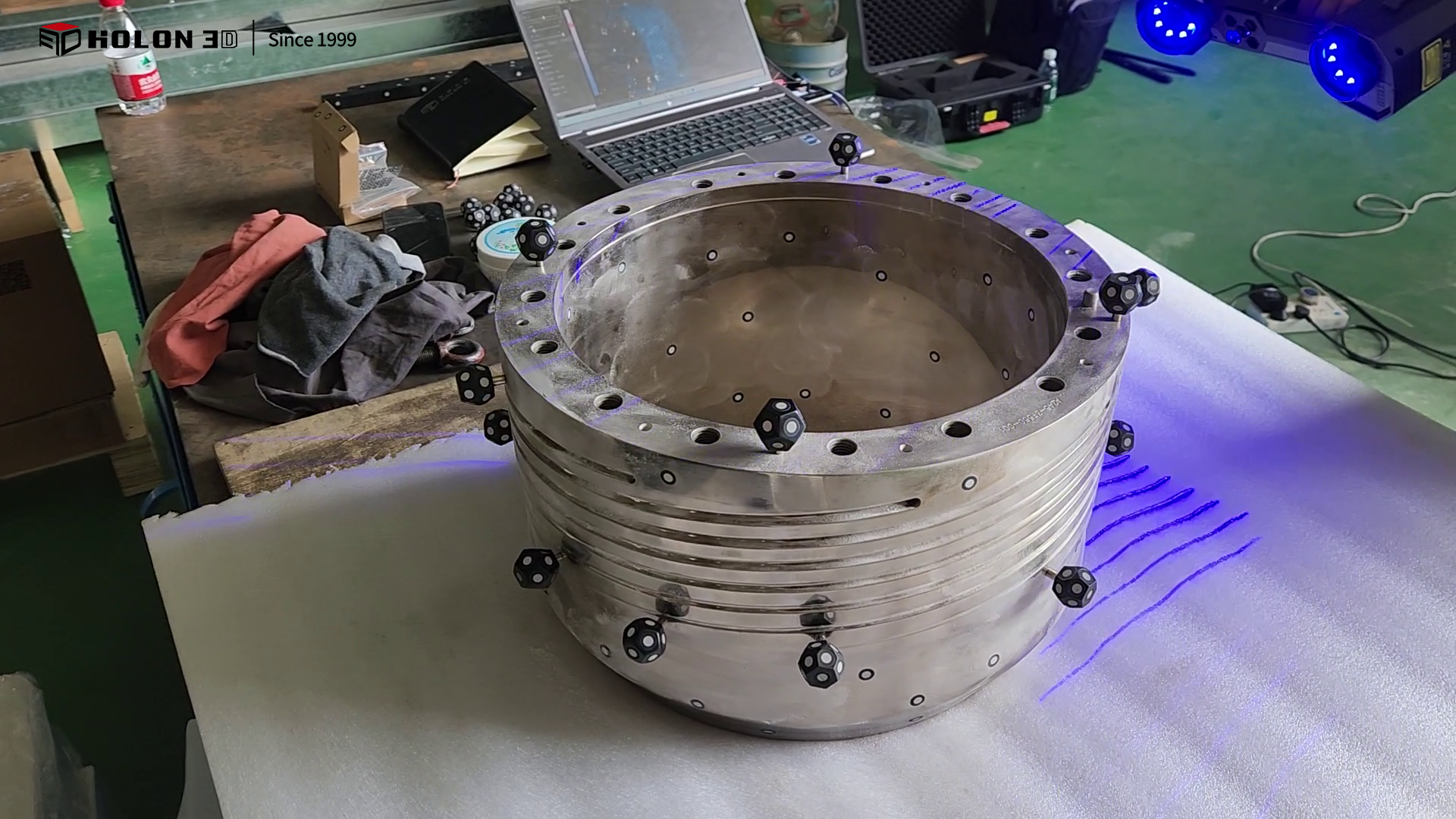

現場掃描圖
電鍍后的零配件表面反光強烈，傳統光學測量易受反光干擾，導致數據出現光斑、畸變或缺失，難以清晰捕捉表面細節；零配件上分布著大量特征結構、精密孔位及復雜流道，傳統測量工具需逐點手動操作，不僅效率低下，還易因操作角度限制或誤差累積，無法完整還原這些細微結構的尺寸與形態，無法滿足逆向建模對高精度數據的需求；接觸式測量可能刮蹭電鍍層，破壞表面光潔度，嚴重制約三維重建與逆向建模的質量和效率。

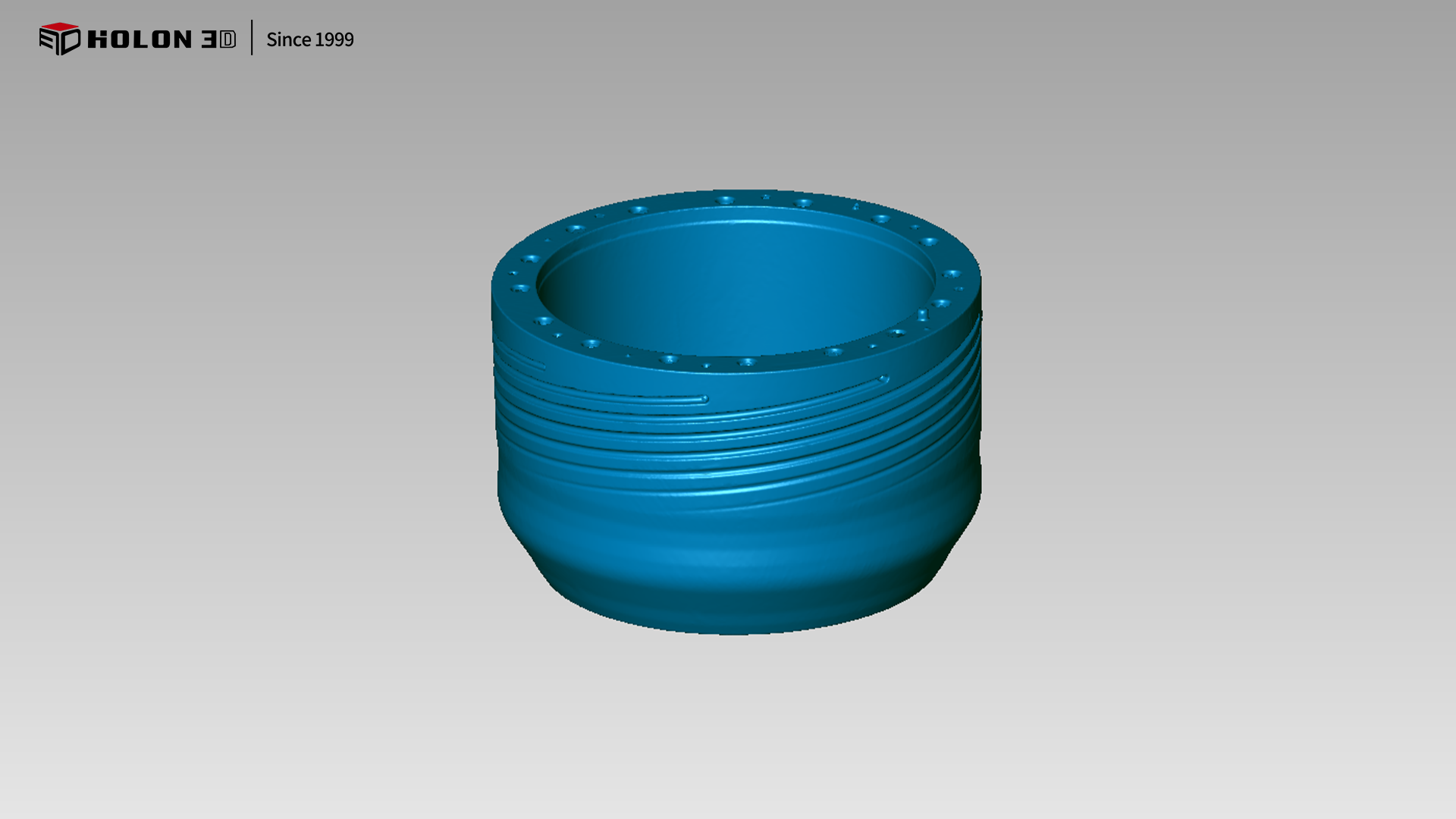

掃描數據圖

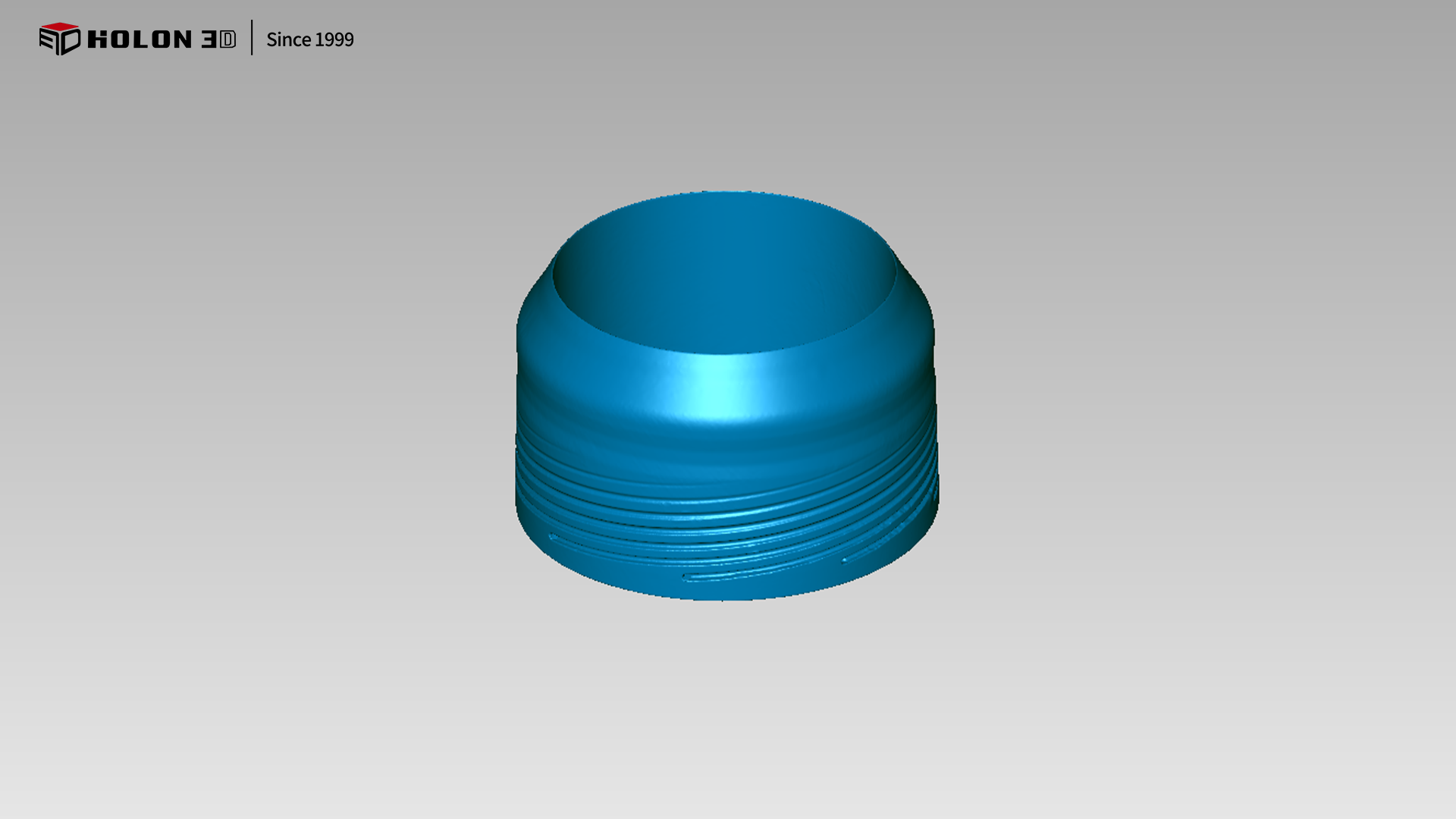

掃描數據圖
采用 HOLON 3D model 49 手持式全藍激光三維掃描儀，針對性解決電鍍零配件的掃描難題。全藍激光技術可有效抑制表面反光，避免光斑與數據畸變，確保清晰捕捉電鍍層表面的細微特征、精密孔位及復雜流道的形態與尺寸；設備具備高精度性能，能精準還原零配件的結構細節，為三維重建與逆向建模提供可靠的數據基礎；高速掃描能力大幅縮短單零件數據采集時間；非接觸式操作避免刮蹭電鍍層，保護表面質量；手持設計靈活便捷，可輕松覆蓋零配件的復雜部位與流道等隱蔽區域，確保數據采集無死角。掃描后生成的三維數據完整、精準，完全符合逆向建模的需求，為客戶的產品設計優化與備件復刻提供了高效且可靠的數字化基礎。

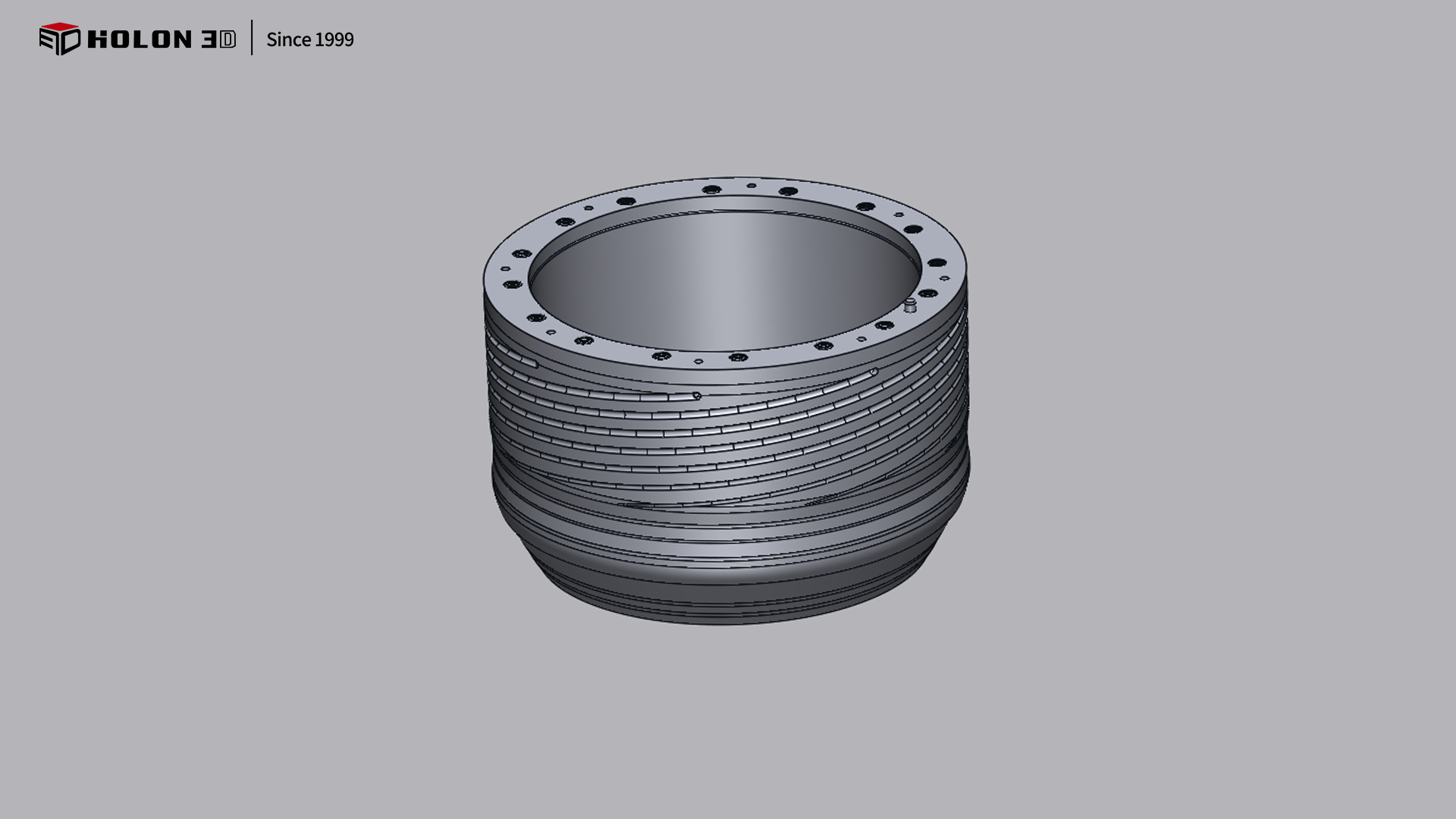

原始數模數據

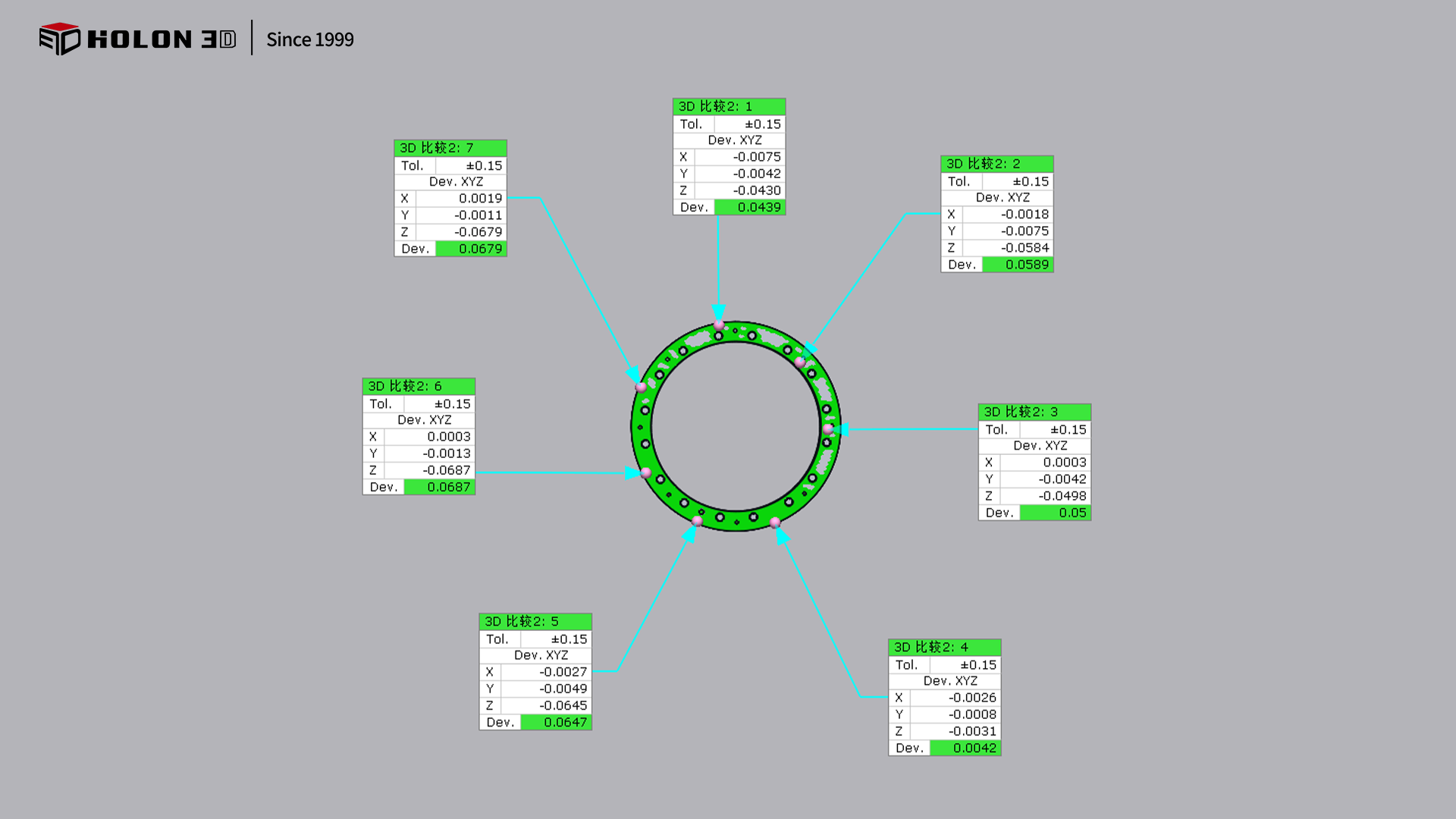

三維檢測比對數據

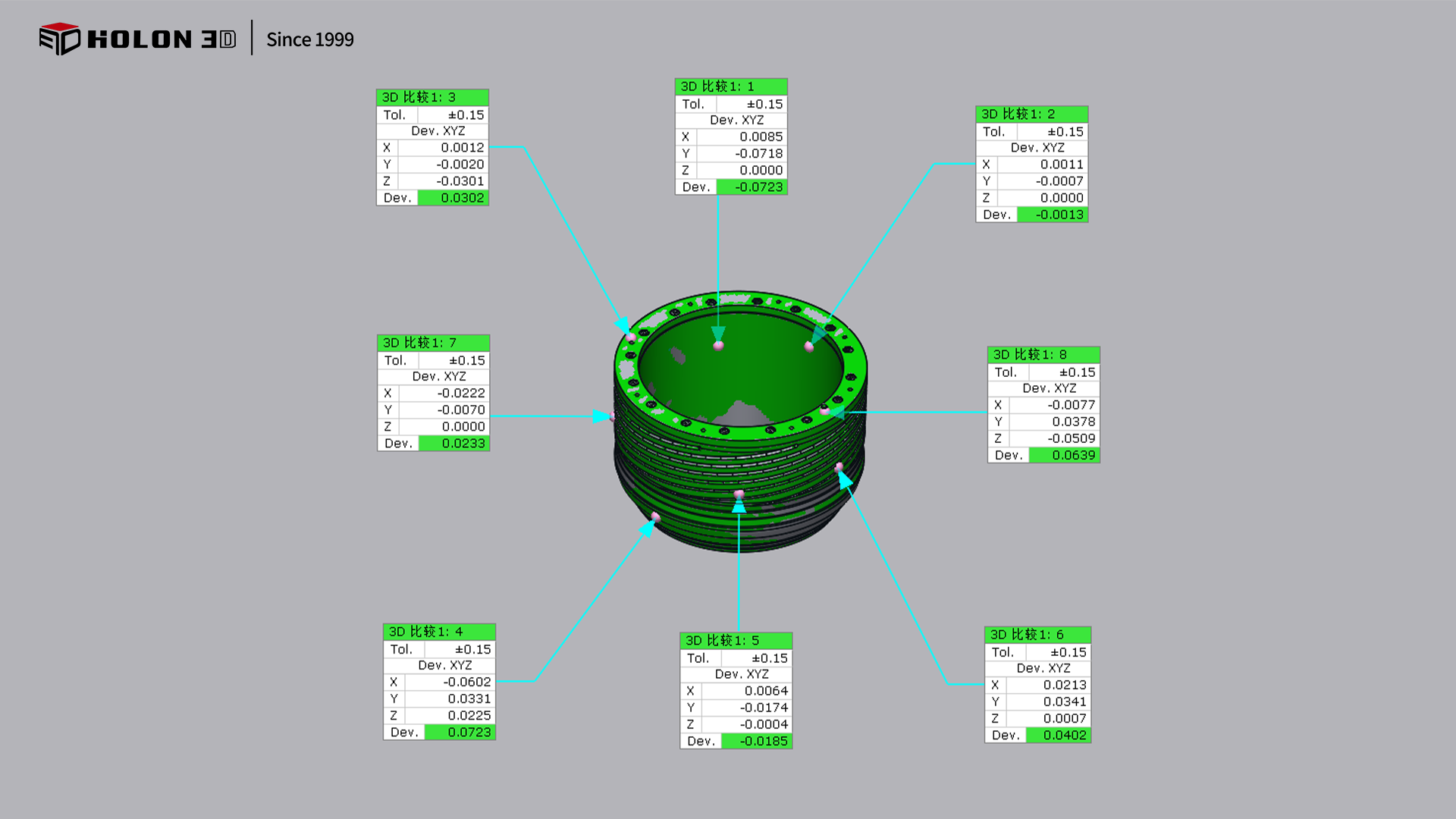

三維檢測數據圖
