帶有螺紋的小工件件對精度要求極高，任何細微偏差都可能影響產品性能與出現裝配誤差。傳統測繪手段難以完整捕捉其復雜曲面與螺紋細節，導致逆向建模數據缺失、產品開發優化受限。某團隊欲引入先進的華朗三維掃描技術，為其工件逆向建模，及為其后續產品迭代升級提供精準的數據基石。

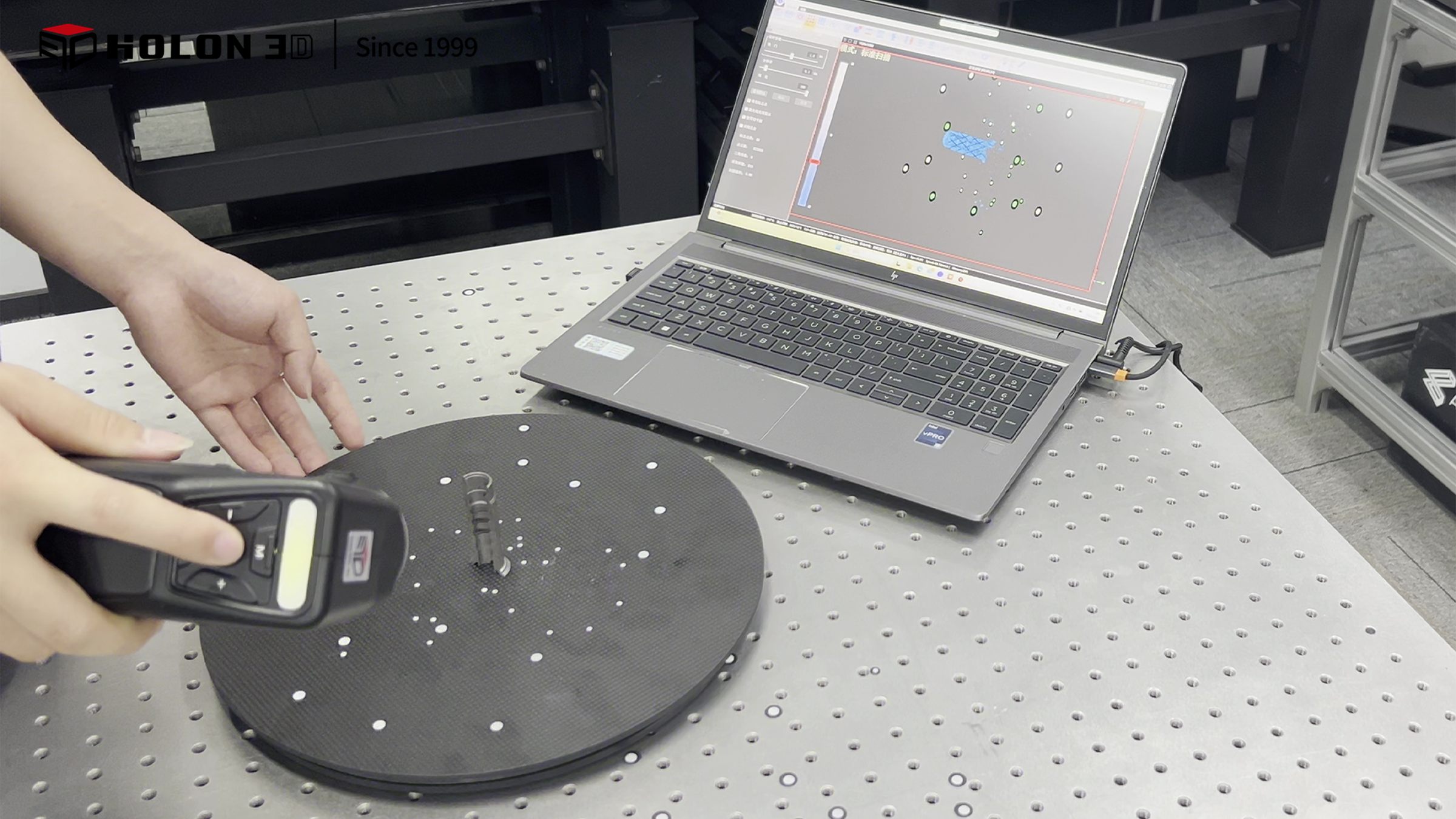

掃描現場圖
工件較小，且表面細節特征較多，使用常規檢測方法易出現數據丟失或畸變；螺紋結構的螺旋曲面、牙型輪廓等細微特征，人工測量效率低下且誤差難以控制。內部結構與隱蔽缺陷更無法通過常規方式獲取數據，導致逆向建模結果不完整，無法為產品開發提供全面準確的依據。

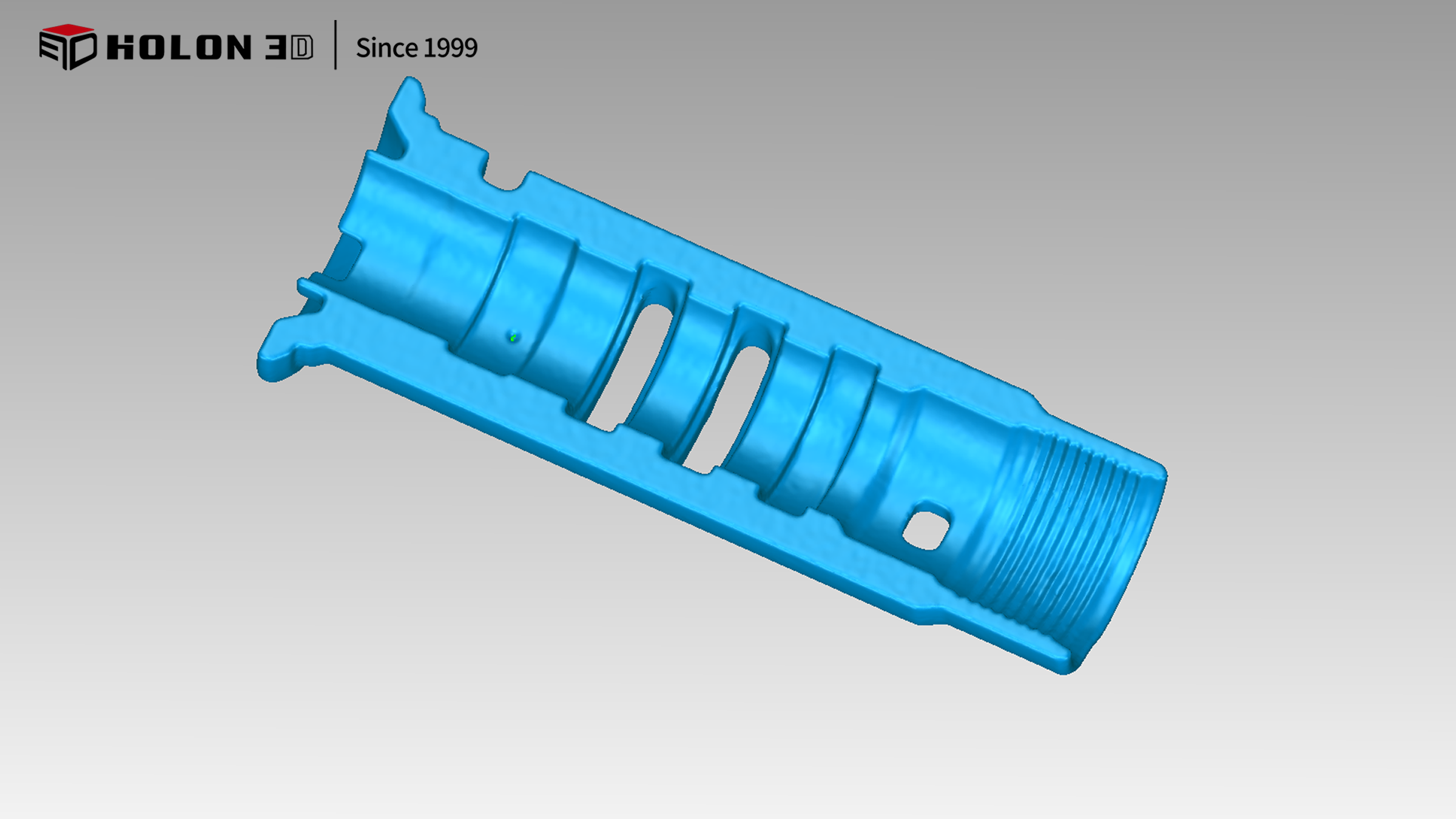

掃描數據圖

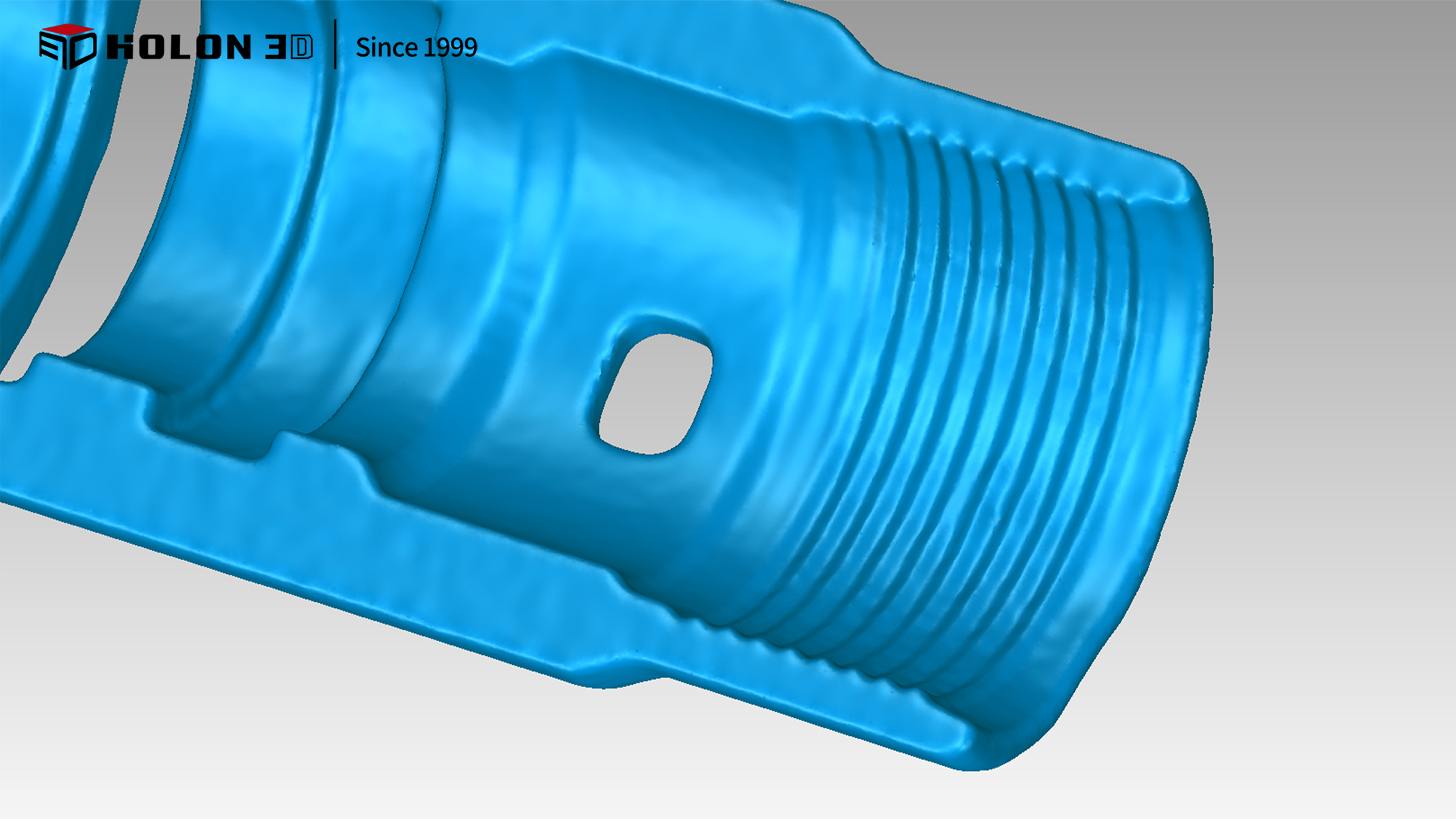

掃描數據局部放大圖
采用HOLON 3D高精度三維掃描儀，通過全藍激光技術配合光源調節，有效克服工件表面問題。憑借計量級掃描精度與百萬級點云采集速度，完整還原螺紋牙型、曲面等關鍵結構細節。非接觸式掃描確保工件零損傷，結合專業逆向工程軟件，生成高精度三維模型，分析尺寸偏差、結構缺陷。輸出的完整的掃描數據，不僅為產品逆向建模提供精準基礎，更能助力客戶深入優化產品設計，縮短開發周期，提升產品競爭力。

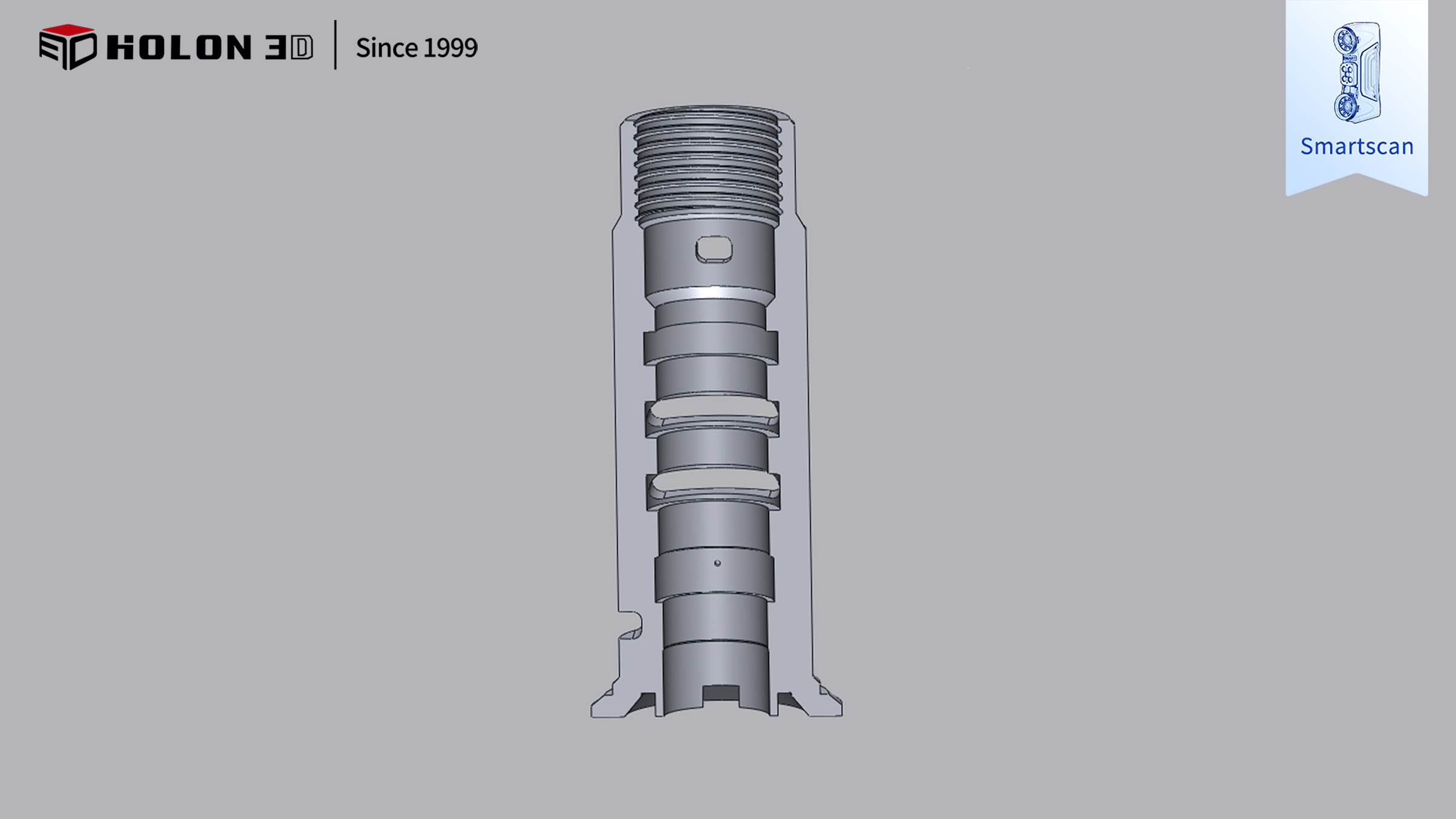

逆向建模圖

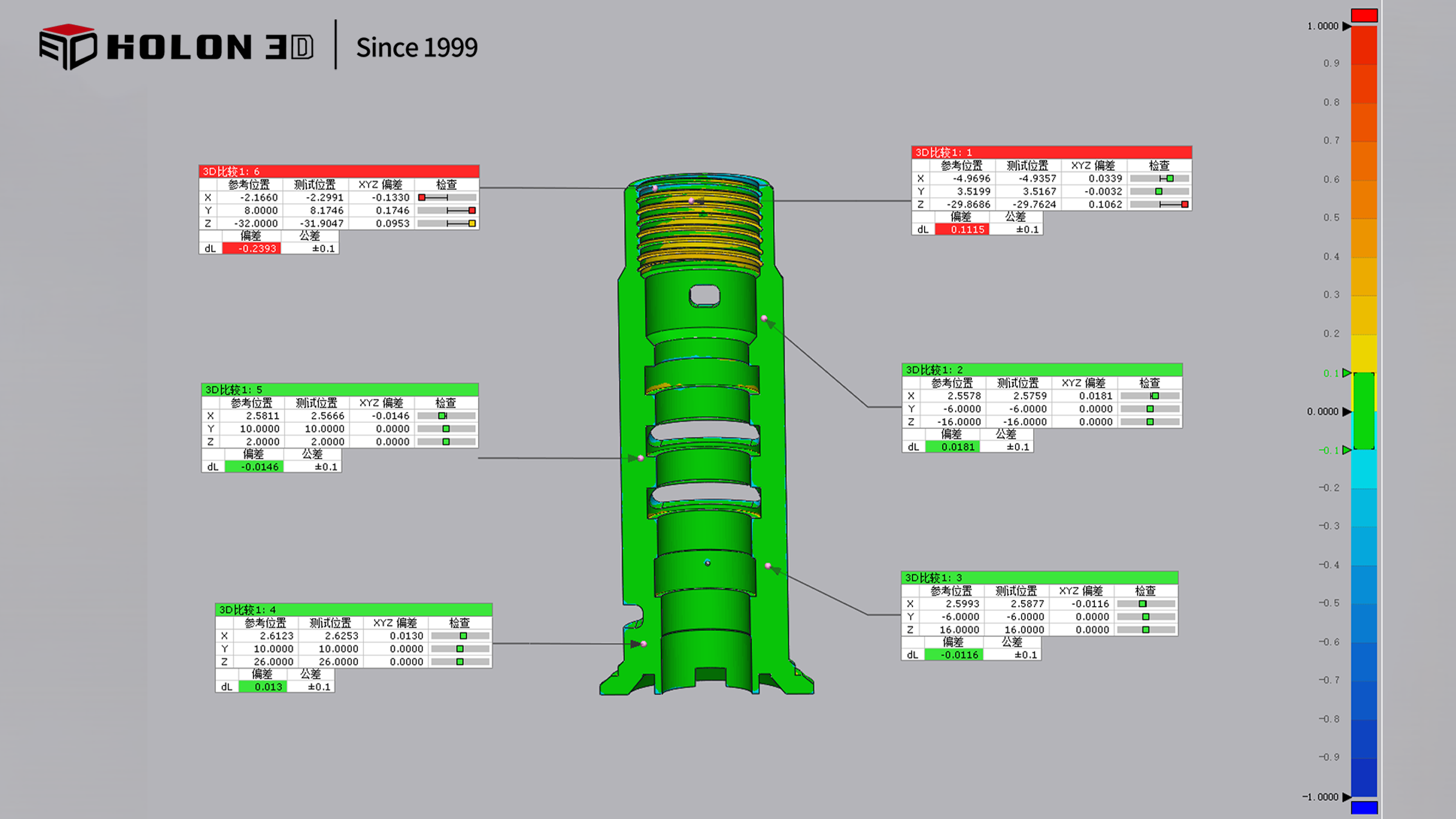

數據對比圖
