葉片是航空發動機關鍵零件它的制造量占整機制造量的三分之一左右。航空發動機葉片屬于薄壁易變形零件。如何控制其變形并高效、高質量地加工是目前葉片制造行業研究的重要課題之一。
面臨問題| Practical problems
葉片表面具有反光特性，傳統光學掃描易因強反光導致關鍵曲率數據缺失；人工檢測難以量化亞毫米級邊緣磨損、微裂紋或局部形變，接觸式工具可能損傷涂層甚至引發二次缺陷。復雜曲面與薄壁結構使常規設備無法同步捕捉整體輪廓與根部裝配細節，反光干擾更易在掃描中形成盲區，影響形變分析與壽命預測可靠性
發動機葉片實物圖
解決方案| Co3d solution
1.使用手持式三維掃描儀對發動機葉片進行檢測，將獲取的三維數據與標準件做對比，精度要求0.02mm，將不合格件進行加工處理。
2. 使用傳統測量方式（檢具、治具、三坐標等），獲取數據不完整，對于曲面部位無法測量，導致獲取數據量不完整，無法進行后續的工作計劃。

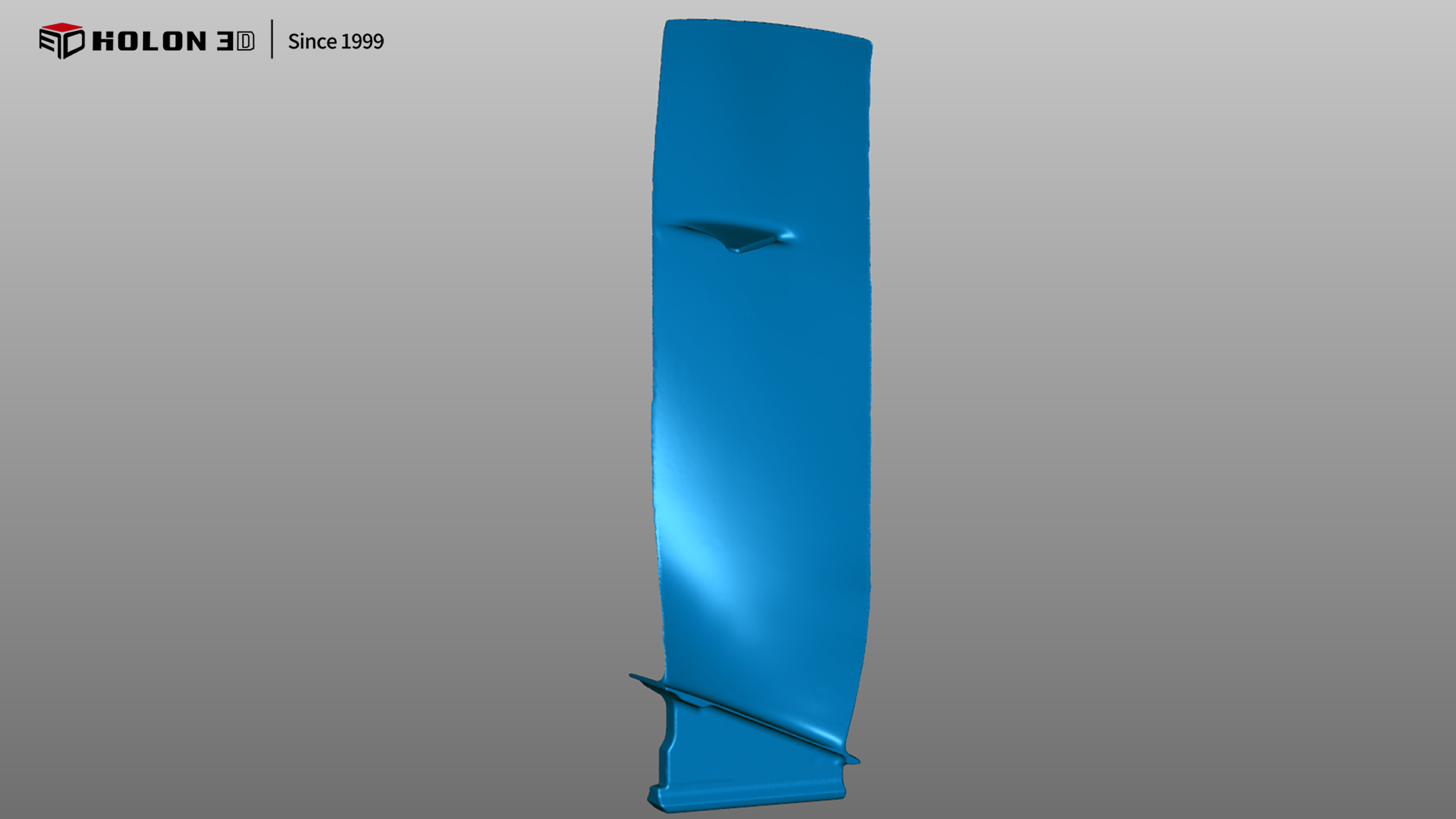

發動機葉片STL數據圖

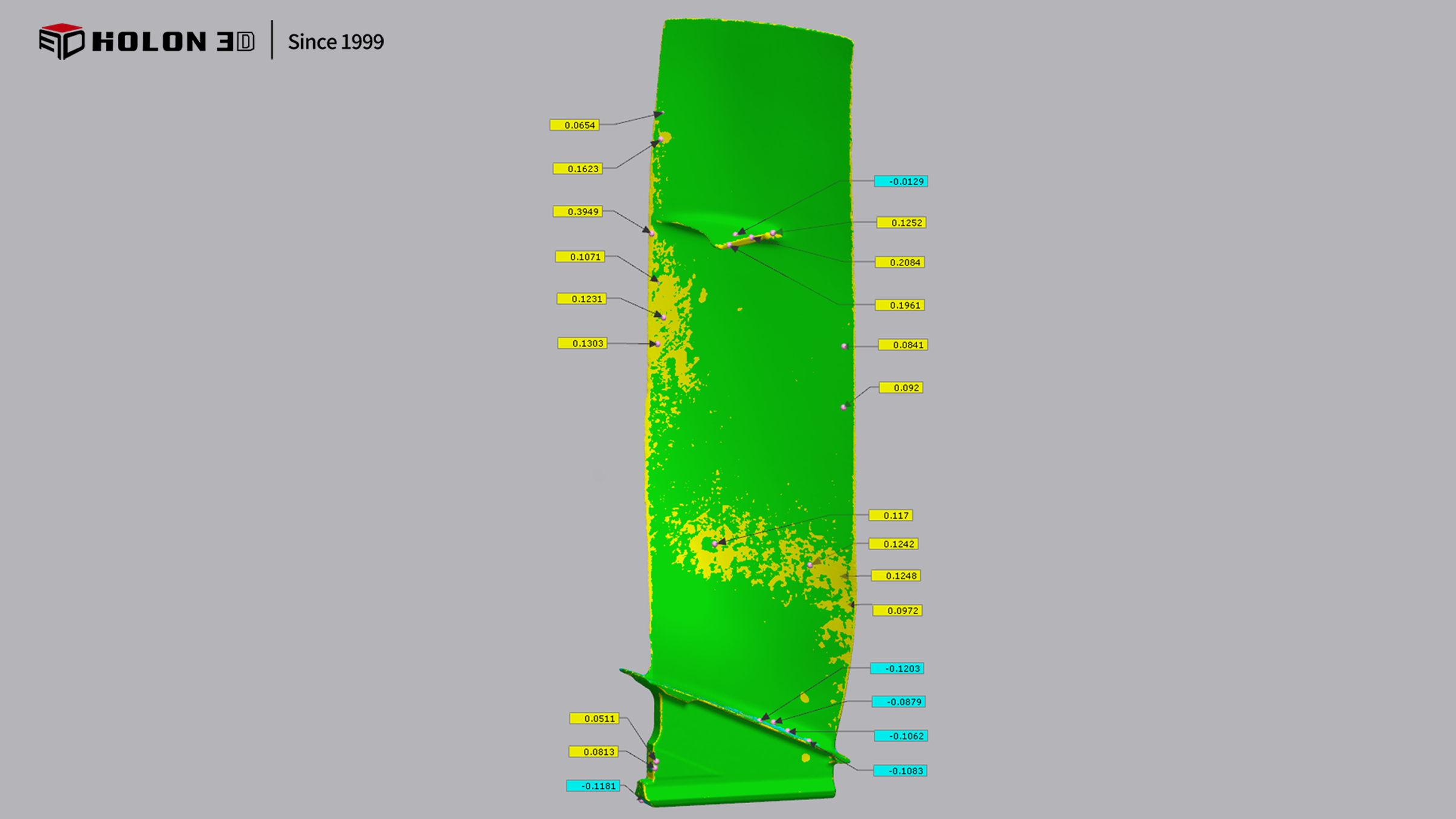

發動機葉片對比檢測圖
