華朗工程師使用三維掃描儀α7000和三維攝影測量系統HL-3DP對風力發電機艙罩進行三維數據獲取，加快機艙罩的二次設計進程，縮短了產品開發周期。
風力發電機機艙罩三維掃描現場
1、風力發電機艙罩體積大，采用傳統的測量方法效率太低。
2、客戶需要獲取風力發電機艙罩螺孔的精確數據，需要采用測量精度高的設備。

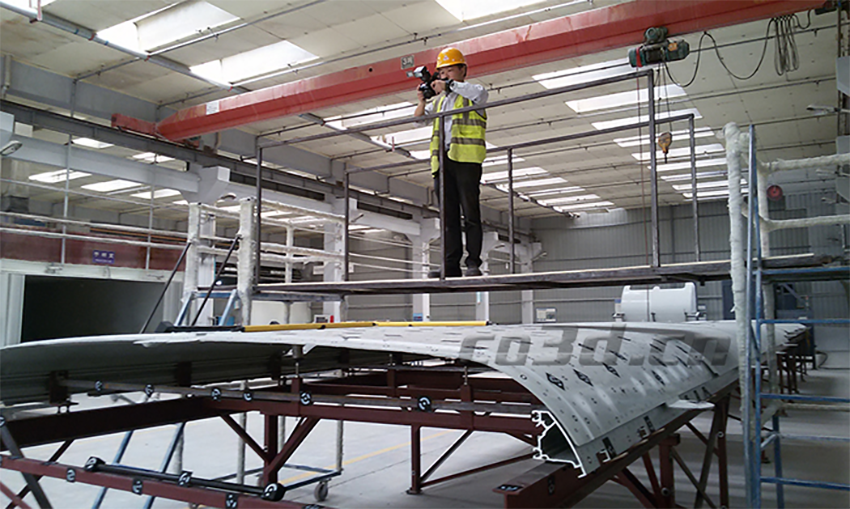

華朗工程師正在使用HL-3DP
近年來，新興市場的風電發展迅速。在國家政策支持和能源供應緊張的背景下，中國的風電特別是風電設備制造業也迅速崛起，已經成為全球風電最為活躍的場所。某知名風電設備制造商需要對現有的部分產品實施改進。該公司需要采購三維掃描儀獲取風力發電機艙罩的三維數據，用于逆向設計以及后期產品的質量檢測。該公司對三維掃描儀的性能非常重視，邀請了多家三維掃描儀供應商到現場演示，其中不乏國內國外的知名品牌?！叭A朗三維”憑借精湛的技術與豐富的經驗獲得了該公司的信任，成為其三維掃描儀供應商。

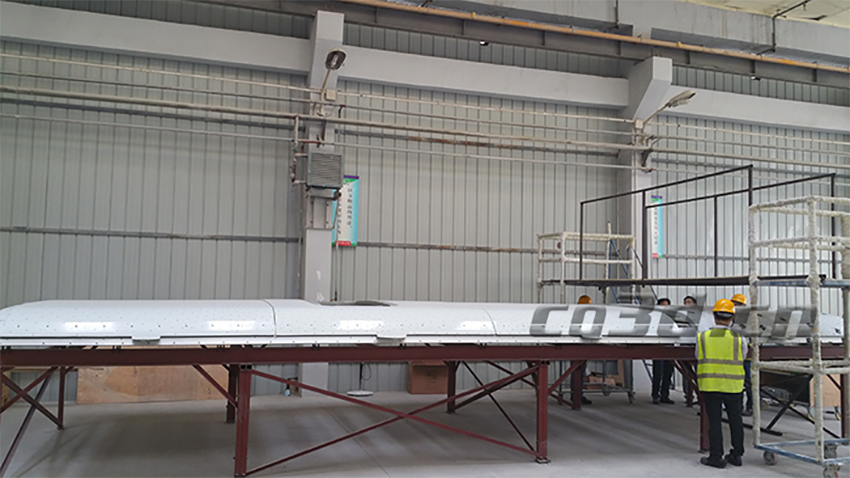

長約8m，高約3m風力發電機機艙罩實物圖
風力發電機組機艙罩的尺寸很大，長約8米，寬約3米，華朗工程師根據它的尺寸推薦使用超大工件三維掃描儀α7000+三維攝影測量系統HL-3DP。HL-3DP是一種便攜式光學三坐標，能一次測量全部標志點(或編碼)的三維坐標?？蓡为?dú)使用，或與面掃描集成用。測量時用高分辨率數碼相 機從不同的角度對物體拍照，所得一系列照片通過軟件的解算，可以得到這些參考點的精確空間坐標。
α7000是一款專門針對大型物件的三維掃描儀，它的掃描速度快，整個掃描過程不到2小時；掃描精度高，機艙罩兩側80個螺孔誤差值大小只有0.012mm。

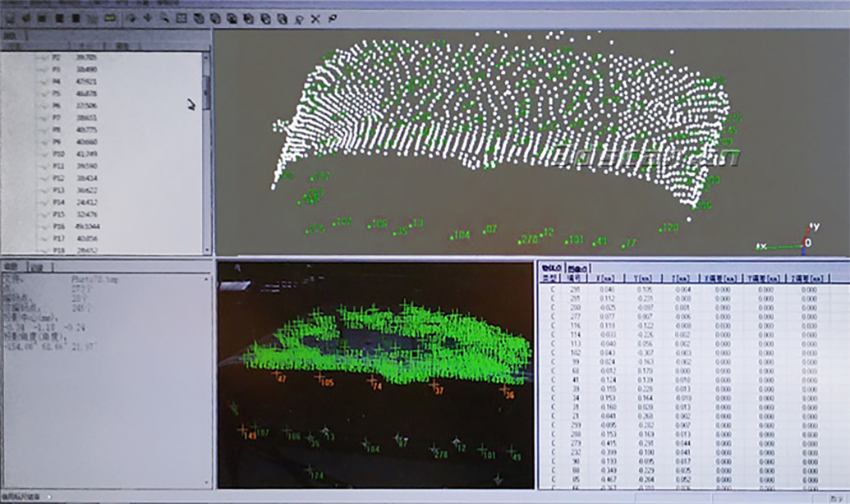

風力發電機機艙罩三維檢測數據
風力發電機機艙罩三維檢測數據
