太陽能反射鏡三維檢測
發布時間：2024-03-16
瀏覽數：1014
- A +
- A
- A -
太陽能反射鏡是槽式中高溫集熱系統的核心部件之一，分玻璃鏡面，陶瓷鏡面，金屬鏡面等。反光鏡是太陽熱利用的重要組成部分，而高精度、高反射率和高耐久性構成了太陽能反光鏡的重要性能指標。
面臨問題
1.太陽能反射鏡長5m多，寬約2.5m，三維掃描儀設備無法完成太陽能反射鏡與支架安裝孔位的偏差。
2.太陽能反射鏡安裝孔位與支架檢測工作，使用傳統檢測方法，檢測速度慢、耗時較長，根本無法滿足該企業的測量需求。
解決方案
國內某大型新能源企業，因槽式太陽能反射鏡與支架間安裝孔位的偏差變形情況，對于該企業技術人員安裝太陽能反射鏡產生非常大的工作難度，華朗技術工程師根據該企業面臨的問題，使用華朗三維攝影測量系統對太陽能反射鏡安裝孔位、支架進行檢測分析，為該企業后期安裝太陽能反射鏡調試工作提供有效的解決方案。
掃描設備：
HL-3DP三維攝影測量系統
產品特點：
●全局編碼精算配準，適合大中小不同物體測量。
●針對超大型工件的三維測量時，控制工件整體精度，配合三維掃描儀使用，能夠降低三維掃描數據拼接的累積誤差。
●快速計算出工件表面編碼點與標志點的精準三維坐標。
●采用合金靶桿，穩定性更高。

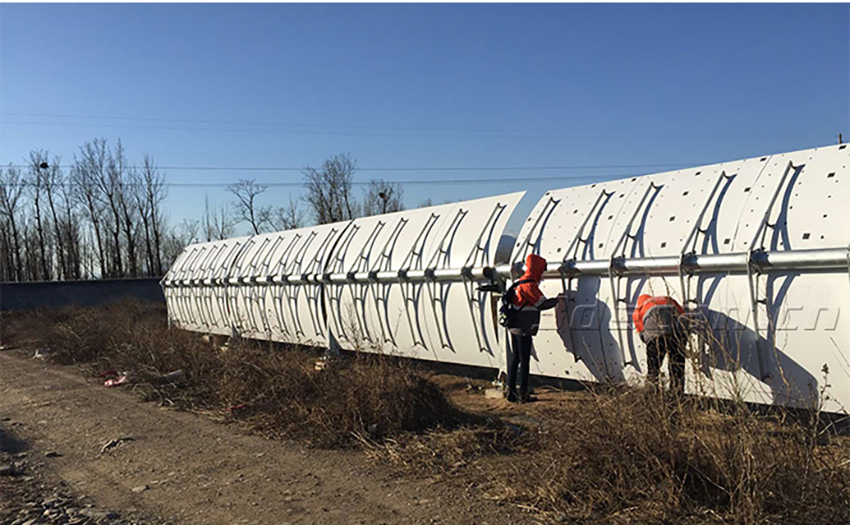

工作人員對反射鏡表面進行粘貼編碼點

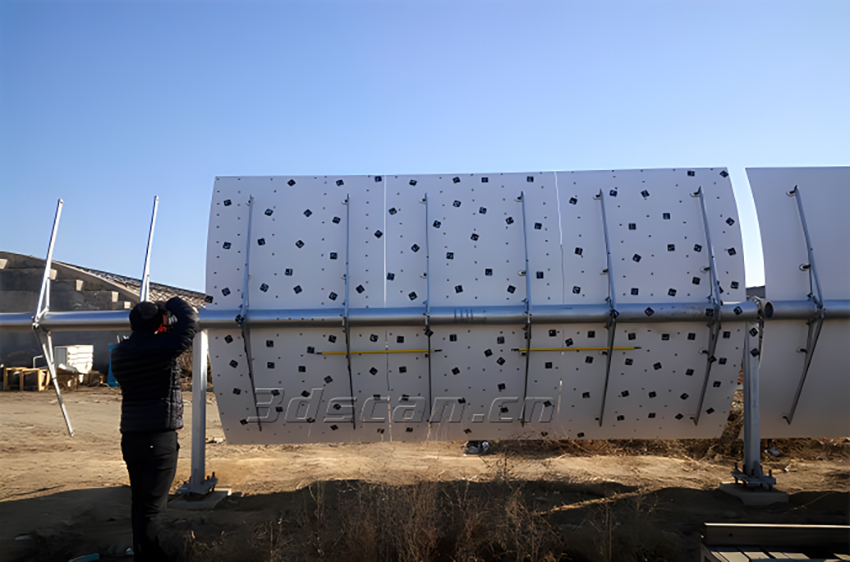

華朗工程師對反射鏡進行三維攝影測量工作

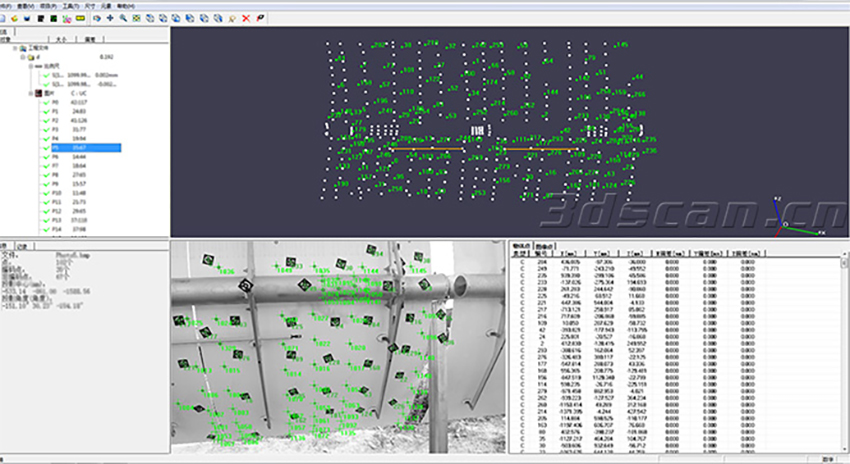

太陽能反射鏡三維攝影測量數據

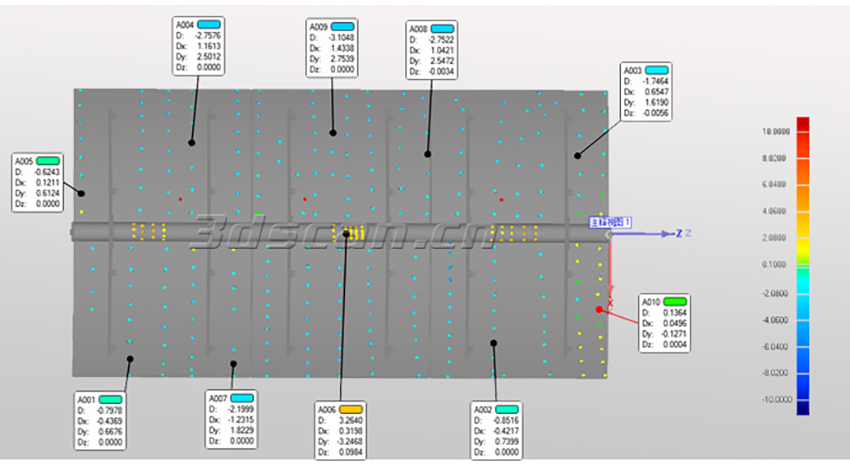

太陽能反射鏡三維檢測圖
