格力空調制造公司因?yàn)榭照{(diào)外殼生產質量不過關，極大的延誤了空調的生產。該公司希望快速，精確的獲取空調外殼三維數據，為二次設計空調外殼以及質量檢測提供數據支持。

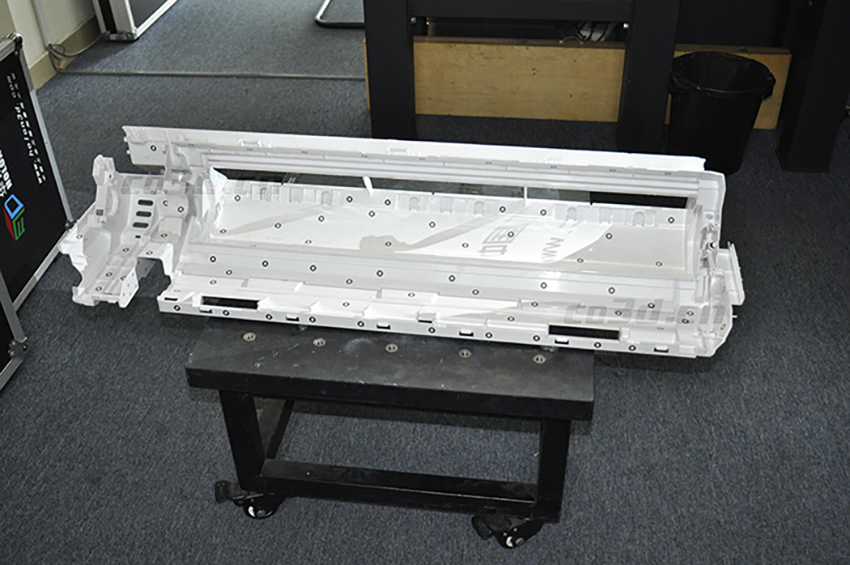

格力空調外殼掃描現場
1、傳統的測量方法，所取得數據有限且不能準確地表達曲面的三維數據，也不能進行空調外殼后期的二次設計與質量檢測。.
2、空調外殼需要與內部零件相配合，對于獲取的空調外殼三維數據精度要求非常高。
空調外殼的設計會影響到空調的整體質量，客戶需要獲取原有空調外殼的數據，在原有的基礎上設計出更好的產品。根據客戶的需求，華朗三維技術工程師使用三維掃描儀HL-3DS+，在不接觸物件的方式下，方便、快捷地獲取空調外殼的三維數據模型。配合先進的逆向設計手段，加快產品設計生產速度。
1、首先利用三維掃描儀HL-3DS對空調外殼實物進行掃描，獲得高精度、高精確度的點云資料。
2、通過逆向設計軟件處理得到空調外殼STL格式的三維模型；
3、將空調外殼三維數據導入逆向建模軟件進行逆向建模；
4、利用逆向建模軟件處理得到的空調外殼CAD數據，即可用于CNC機床加工、快速成型、外觀質量檢測等應用；
格力空調外殼STL數據圖
格力空調外殼點云數據圖
