3D掃描儀技術
3D掃描儀技術一般以數字化測量設備的輸出數據為原始信息來源。只有在得到要逆向的實體的表面三維信息，才能實現后面的工作，如模型的檢測，復雜曲面的建模、評價、改進和制造。而測量方法的好壞直接影響到對被測實體描述的精確、完整程度，影響到數字化實體幾何信息的速度，進而影響到重構的CAD 曲面、實體模型的質量，并最終影響到整個工程的進度和質量。因此，在整個的鏈條中，處于整個工程的開始，因此是整個工程的基礎，也是技術的一個關鍵技術部分。
數據采集方法
3D掃描儀的數據采集方法即三維表面數據采集方法可以分為接觸式和非接觸式兩大類。
接觸式測量方法包括：坐標測量機和層析法。
非接觸式測量方法包括：光學測量、超聲波測量、電磁測量等方法。
各種測量方法各有特點，其中坐標測量機是一種大型精密的三坐標測量?jī)x器，可以對具有復雜形狀的工件的空間尺寸進行測量。
3D掃描儀的主要優缺點
主要優點是測量精度高，適應性強，但接觸式測頭測量的致命弱點就是測量速度太慢，測量效率太低，而且對一些軟質表面無法進行測量。因此，對于響應快速制造有點力不從心。
干涉法與激光衍射法
干涉法是通過測量?jī)墒喔晒獾墓獬滩顏碛?jì)算物體的高度分布，測量精度相當高，但測量范圍小，抗干擾能力弱，不適合測量凹凸變化大的復雜曲面。激光衍射法的情況與干涉法基本相同。
層析法
層析法是近年來發展的一種技術，將研究的零件原形填充后，采用逐層銑削和逐層光掃描相結合的方法獲取零件原形不同位置截面的內外輪廓數據，并將其組合起來獲得零件的三維數據。層析法的優點在于任意形狀，任意結構零件的內外輪廓進行測量，但測量方式是破壞性的。
基于光學三角型原理的激光掃描法
這種測量方法根據光學三角型測量原理，以激光作為光源，其結構模式可以分為光點、單線條、多光條等，將其投射到被測物體表面，并采用光電敏感元件在另一位置接收激光的反射能量，根據光點或光條在物體上成像的偏移，通過被測物體基平面、像點、象距等之間的關系計算物體的深度信息。
非接觸式3D掃描儀

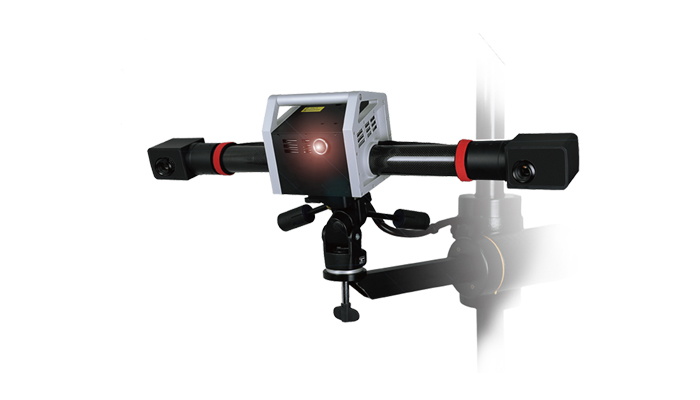

非接觸式3D掃描儀測量技術關鍵是空間特征點在多幅數字圖像中提取與匹配的精度與準確性等問題。通過空間編碼的特征的結構光投射到被測物體表面制造測量特征的方法，有效解決了測量特征提取和匹配的問題。結構光投影測量法被認為是目前三維形狀測量中最好的方法。它的原理是將具有一定模式的光源，如柵狀光條投射到物體表面，然后用兩個鏡頭獲取不同角度的圖像，通過圖像處理的方法得到整幅圖像上像素的三維坐標。這種非接觸式3D掃描儀方法具有速度快、無需運動平臺的優點。
國內研究現狀
目前國內也在國外非接觸式機構光三維掃描儀的基礎上加以改進，制作的非接觸式機構光三維掃描儀在各類參數都超越了國外同等設備。
