產品技術介紹

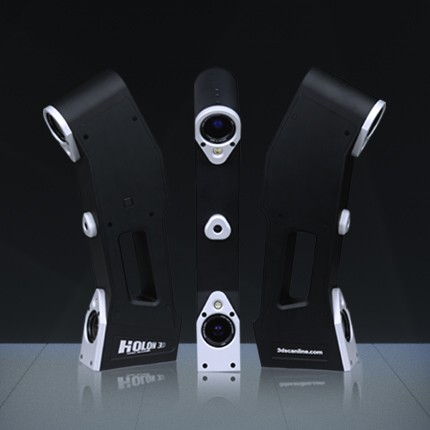

國內自主研發手持式激光三維掃描儀生產廠家，華光手持式三維激光掃描儀技術專業，該產品已經在逆向工程與三維檢測領域廣泛應用。該產品采用新型手持式設計、重量輕（950g）、易攜帶；即拿即用、無需交流電源；產品帶自校準功能（模塊)，它采用紅色線激光，具有兩個工業相機，工作時使用角型標志點，與掃描軟件配合使用，支持?jǐn)z影測量和自校準技術。特別適合現場三維掃描、野外三維掃描、大工件三維掃描、無交流電源三維掃描等。
HL-3DH-3M 標志點型技術特點
1 工業級設計：即拿即用、無需外接電源、全自主研發技術有保障；
2 角型標志點拼接：該技術優于同行（該技術已在美國水星號月球車、J15艦載機等影像測量領域被廣泛使用），優于以往圓點拼接技術，拼接精度更高，使掃描精度提高3-5倍；
3 三維攝影測量功能：系統自帶攝影測量功能，使掃描精度更高，技術水平優于同行業；
4 產品剛性設計 : 抗溫變型強，無需校準標定，即拿即用，大大提高工作效率5-20倍；
5 全自主研發技術：產品電路、光路、光學鏡片、激光器等核心部件全自助研發設計，保證產品使用穩定性可靠性，設計優于同行業。
技術參數
| 產品型號 | 3DH-3M |
| 重量 | 0.95 KG |
| 尺寸 | 270×90×40 mm |
| 測量速度 | 28,000 points/s；110,000 points/s；300,000 points/s |
| 掃描區域 | 270 毫米 x 225 毫米 |
| 光源 | 線激光 |
| 激光安全等級 | II 人眼安全 |
| Z 軸分辨率 | 0.10mm-0.50mm |
| 校準 | 自校準 |
| 數據精度 | 高達 0.040 mm |
| 體積精度 | 高達 0.08 mm/m |
| 體積精度（結合三維攝影測量） | 0.020 mm ± 0.025 mm/m |
| 掃描距離 | 300 mm |
| 掃描景深 | 200 mm |
| 掃描范圍 建議 | 0.1 – 4 米 |
| 軟件 | Scanline |
| 輸出格式 | .stl、.ply、.xyz、.pnt |
| 兼容軟件 | Geomagic、 Solutions、 PolyWorks、CATIA V5 、 SolidWorks、 Pro/ENGINEER、NX 、Solid Edge、Inventor、Alias、3ds Max、Maya、Softimage等 |
| 連接標準 | USB 接口 |
| 直流電源 | 12V/1A |
| 電腦配置 | CPU Intel i5-430M 或以上 內存 2G 或以上 硬盤：500G 或以上 圖形加速 Nvidia GT 330M 或以上 |
| 操作溫度范圍 | -20～+50°C |
| 操作濕度范圍非冷凝 | 10-90% |
